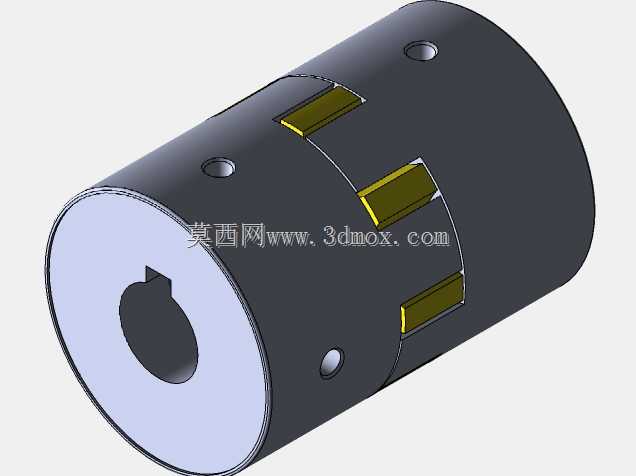

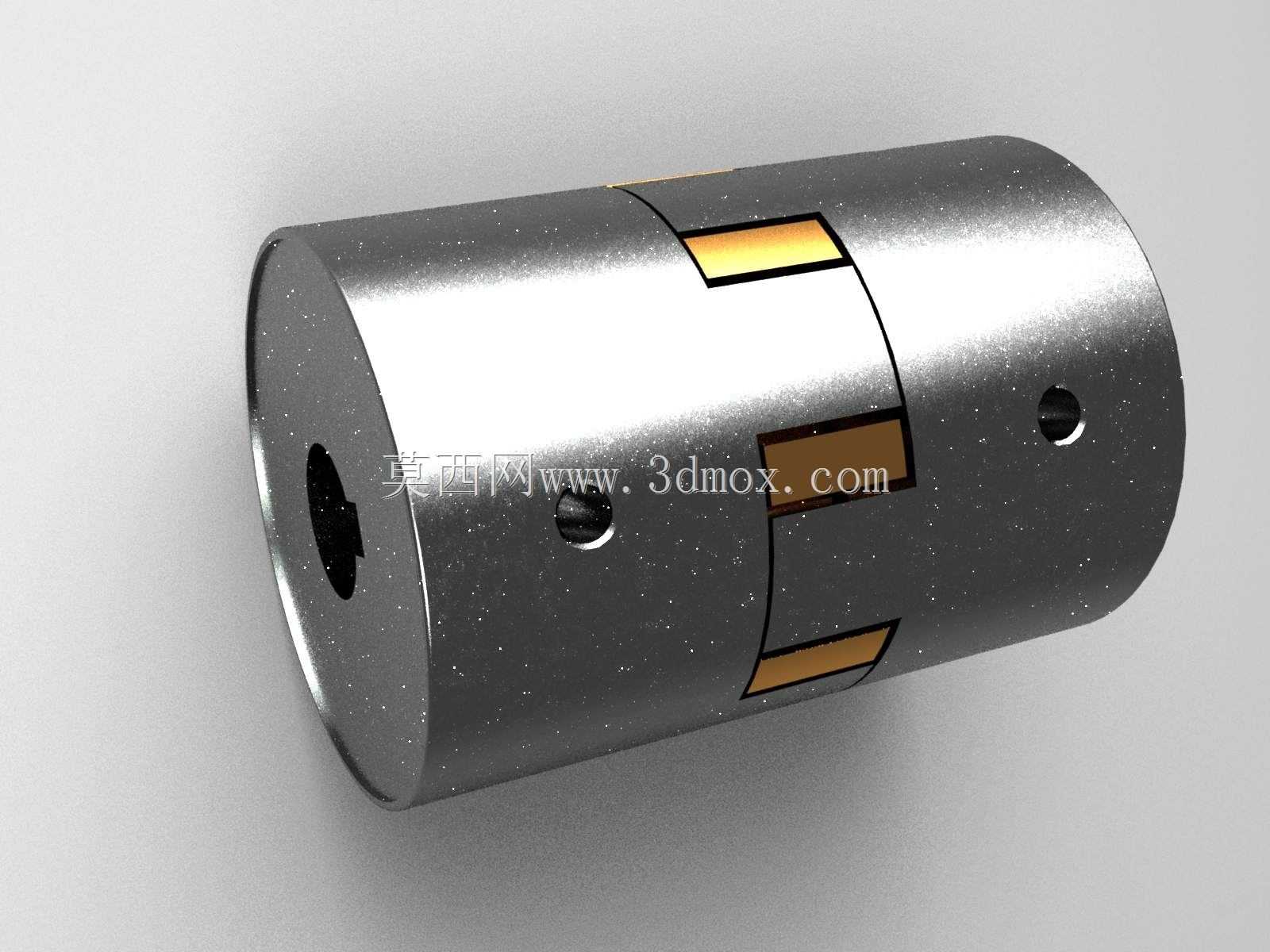

梅花型弹性联轴器传动连接结构

项目分类:通用机械零部件 发布时间:2021-11-21 ID:403401
  • 梅花型弹性联轴器传动连接结构
  • 梅花型弹性联轴器传动连接结构

  这款梅花型弹性联轴器是传动系统中常用的轴系连接部件,日常在伺服传动、机床进给、轻工输送、泵类驱动等场景中应用广泛,主要用来补偿两根被连接轴之间的径向、角向与轴向安装偏差,同时在传动过程中吸收振动、缓冲冲击,避免刚性连接带来的轴系应力集中问题。从结构设计来看,整体采用对称的圆柱式分体结构,两个金属毂体分别对应主动轴与从动轴的安装端,毂体端面加工有均匀分布的凸爪,中间嵌入的梅花形弹性块嵌合在两侧凸爪的间隙中,扭矩传递完全依靠弹性块与金属凸爪的挤压作用实现,这种结构没有金属部件的直接硬接触,传动过程中不会产生金属撞击异响,同时弹性块的形变可以抵消一部分轴系不对中带来的附加载荷。金属毂体上设计有径向紧定螺钉孔,

  安装时可以通过拧紧螺钉将毂体与轴表面锁紧,相比键连接的形式,这种紧定结构安装拆卸更便捷,适合中小扭矩的传动场景,同时也能根据使用需求更换为键槽连接的毂体结构,适配不同的安装要求。从安装边界来看,这类联轴器的径向尺寸紧凑,不会占用过大的设备安装空间,轴向长度根据传递扭矩的大小有不同的规格选型,安装时需要预留足够的轴向推入空间,保证两个毂体与弹性块完全嵌合,同时要注意两轴的对中偏差不能超过弹性块允许的补偿范围,否则会加速弹性块的磨损,缩短部件使用寿命。设计这类联轴器的三维模型时,需要重点关注凸爪的形位公差与弹性块的配合间隙,凸爪的工作面要保证足够的平面度,避免应力集中导致弹性块局部过早损坏,

  同时金属毂体的内孔尺寸公差要与适配的轴径公差匹配,保证安装后不会出现轴孔配合过松导致的打滑问题,也不会因为配合过紧造成安装困难。在实际设备选型中,这类联轴器常被用在启动频繁、正反转切换较多的传动工位,弹性块通常采用聚氨酯材质,具备较好的耐磨性能与缓冲性能,不同硬度的弹性块可以适配不同的扭矩传递需求,硬度越高的弹性块可传递的扭矩越大,但缓冲减振的效果会相应降低。建模过程中需要还原弹性块与金属毂体的嵌合结构,准确表达凸爪的分布角度、紧定螺钉孔的位置与深度,同时要体现出金属部件的加工质感与弹性元件的材质特征,方便后续做装配干涉检查、运动仿真时验证传动过程中部件之间不会出现碰撞,也能为后续的工程图输出、加工生产提供准确的三维参照。

  在实际装配调试时,要注意先将两个毂体分别固定在主动轴和从动轴上,调整好两轴的同轴度后再嵌入中间的弹性块,最后锁紧紧定螺钉,避免强行装配导致弹性块被挤压变形,影响后续的传动稳定性。日常维护中,这类联轴器不需要额外加注润滑油,只需要定期检查弹性块的磨损情况,当弹性块出现开裂、明显压痕或者形变时及时更换即可,维护成本较低,非常适合各类中小型自动化设备的传动连接场景。
