小型落地式摇臂摄像支撑设备结构

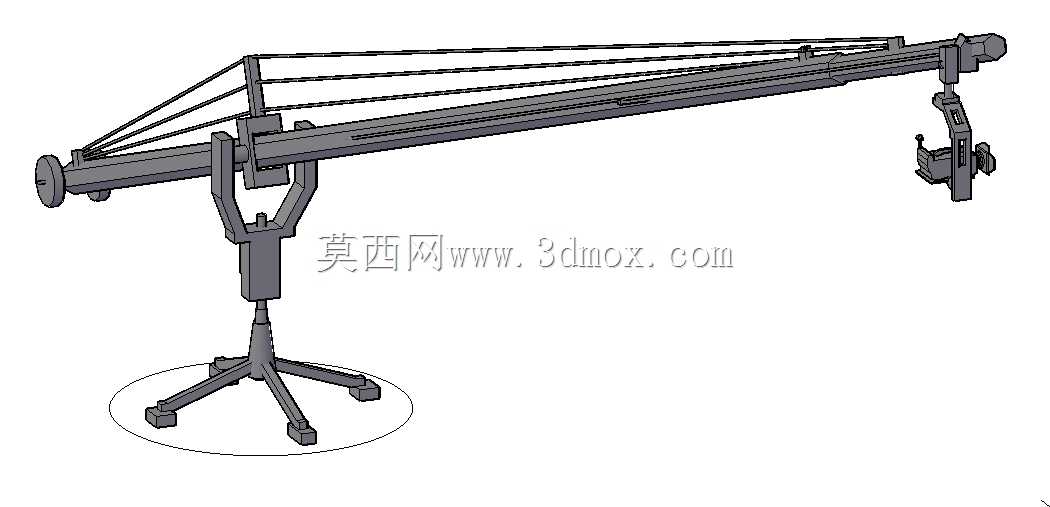

　　该结构属于小型便携类摇臂支撑装置，主要面向室内演播室、小型活动现场、外景短视频拍摄等场景使用，区别于大型工程起重设备，这类摇臂的核心作用是搭载摄像设备完成大跨度范围内的平稳运镜，实现升降、平移、俯仰等多维度的镜头运动效果，弥补固定机位、手持拍摄的视角局限。从结构组成来看，底部采用四脚支撑的落地式底座，每个支脚末端设置可调式垫脚，可在不平整的地面上通过调整垫脚高度完成整机调平，底座中心设置回转支承结构，可实现整个臂架系统360度水平方向的连续回转，满足全周向的拍摄覆盖需求。臂架主体采用分段式桁架结构设计，主臂为变截面箱型结构，在保证整体抗弯抗扭刚度的同时尽可能降低自重，臂架上方设置多道斜拉钢索，

　　将臂架前端的载荷通过拉索传递到臂架根部的回转立柱上，有效降低臂架工作状态下的下挠变形量，保证前端搭载设备运行时的平稳性，避免画面出现抖动。臂架前端设置设备挂载云台，云台集成多轴铰接结构，可独立完成俯仰、横滚方向的角度调整，挂载接口采用通用快装结构，可适配不同规格的专业摄像设备，同时预留了附件安装位，可加装图传设备、补光灯、跟焦器等拍摄附件。设计过程中优先考虑了便携拆装需求，整个臂架可拆分为底座、立柱、主臂段、前端云台几个独立模块，模块之间采用快锁销轴连接，无需额外专用工具即可完成现场组装与拆解，拆解后单个模块的尺寸可满足常规车辆后备箱装载要求，适配小型团队外出拍摄的转场需求。安装边界方面，

　　整机完全展开后臂架最大水平作业半径可覆盖8米范围，最大起升高度距地面约6米，底座支撑展开后的最大占地直径为1.8米，作业时需保证底座周边无遮挡障碍物，预留足够的回转空间，地面承载要求不低于每平方米200千克，普通硬化地面、室内地板均可满足安装承载要求，无需额外做地基固定。臂架的俯仰运动通过手动或电动驱动结构实现，俯仰角度范围为水平向下15度至水平向上60度，运动过程中拉索的张紧结构可自动补偿长度变化，始终保持臂架结构的受力稳定，避免运动过程中出现结构间隙导致的窜动。考虑到户外使用场景，整体结构件采用铝合金材质加工，表面做硬质阳极氧化处理，具备一定的防腐蚀、耐磨损性能，可在小雨、常规扬尘环境下正常使用，

　　结构上所有铰接转动部位均设置自润滑轴承，长期使用无需频繁加注润滑脂，降低日常维护工作量。在平衡设计上，臂架根部设置可调节的配重安装位，可根据前端挂载设备的总重量调整配重块的数量与安装位置，让整个臂架系统在任意俯仰角度下都能达到重力平衡状态，降低驱动结构的负载，同时保证操作时的手感顺滑，即使手动操作也能实现匀速平稳的运动效果，避免出现运动卡顿、速度突变导致的镜头画面不连贯问题。
