车间工位用落地式悬臂起重吊运装置

　　在离散制造车间的工位物料转运场景中，这类落地式悬臂起重装置是解决小范围定点重物吊运的核心配套设备，不同于大跨度桥式起重机覆盖整跨车间的作业逻辑，它的服务半径集中在单工位或相邻两到三个工位的物料周转需求，常见于机加工工位的毛坯上下料、装配工位的重型零部件吊装、维修区的部件拆装吊运，不需要依托厂房原有梁柱结构做承载，独立落地安装的特性让它可以灵活布置在车间内没有预埋起重承载点的区域，适配老厂房改造、临时工位增设这类无法安装壁挂式悬臂吊的场景。从结构功能逻辑来看，整套装置的承载核心是底部的落地立柱，立柱下端通过地脚螺栓与混凝土地面刚性连接，承担整套设备自重加上额定吊重的全部倾覆力矩与竖向载荷，设计时需要重点校核立柱根部的抗弯截面模量，

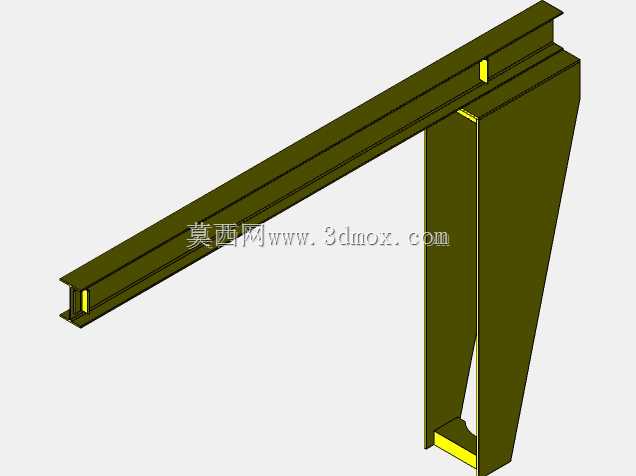

　　结合最大作业半径下的额定起重量计算动载系数，避免长期受载出现立柱倾斜变形。立柱上部套装可绕立柱轴线360度回转的悬臂梁，悬臂梁采用变截面箱型结构设计，靠近立柱根部的截面高度更大，向悬臂末端逐步收窄，在保证整体抗弯强度的前提下尽可能降低悬臂自重，减少回转时的操作阻力。悬臂梁上配套安装可沿梁长方向移动的电动葫芦起升机构，葫芦的运行轨道与悬臂梁上翼缘贴合，行走轮采用带轮缘的钢轮结构，防止横向载荷作用下葫芦脱轨，起升机构的吊钩配备防脱棘爪，避免吊运过程中吊索具滑脱。从安装边界条件来看，这类设备的安装需要预先在地面做厚度不低于300mm的C30混凝土预埋基础，基础平面的水平度公差控制在千分之一以内，预埋地脚螺栓的露出长度、

　　间距要与立柱底座的安装孔完全匹配，安装后立柱的垂直度偏差不能超过立柱总高度的千分之一点五，否则会加大回转机构的磨损，甚至出现卡滞无法转动的问题。悬臂的最大回转半径根据工位覆盖范围确定，常规配置下作业半径覆盖3米到5米的区间，起升高度根据工位所需的最大吊高设定，一般从地面到吊钩最高位置的距离不低于4米，满足标准工位货架、机床工作台高度的吊运需求。设计过程中需要重点考虑操作的便捷性，回转机构可以根据使用频次选择手动回转或电动回转，对于吊运频次低、吊重小于1吨的场景，手动回转配合推力轴承即可满足使用需求，吊重更大、作业频次高的场景则需要配置电动回转机构，搭配遥控操作盒，操作人员可以在吊运过程中随时调整站位，避开重物下方的危险区域。

　　悬臂梁的端部设置行程限位块，限制电动葫芦的最大行走距离，防止葫芦行走到悬臂末端时脱轨，起升机构也配备上下限位开关，避免吊钩冲顶或过放拉断钢丝绳。在实际使用场景中，这类设备的优势在于占用车间空间小，安装不需要改动厂房原有结构，单台设备的覆盖范围刚好匹配单个班组的作业需求，不会出现大行车跨工位调度的等待浪费，对于重量在500kg到2t之间的重型零件，人工无法搬运，用叉车转运又受限于通道宽度和转弯半径，这类落地悬臂吊刚好填补了这个作业区间的空白。结构建模时需要重点处理立柱与回转支承的连接细节，悬臂梁与回转套的焊接坡口设计要符合焊接件的工艺要求，避免应力集中导致焊缝开裂，底座的加强筋布置要沿载荷传递方向设置，把立柱承受的弯矩均匀传递到整个底座平面，降低单个地脚螺栓的受拉载荷。同时要考虑设备的维护空间，回转支承的润滑注油点要设置在方便操作的位置，电动葫芦的供电滑线要沿悬臂梁内侧布置，避免吊运过程中吊索具剐蹭供电线路，整体外观采用醒目的工程黄涂装，符合起重设备的安全色要求，在悬臂的醒目位置标注额定起重量，提醒操作人员禁止超载使用。
