多格分层翻盖式工具收纳柜体结构

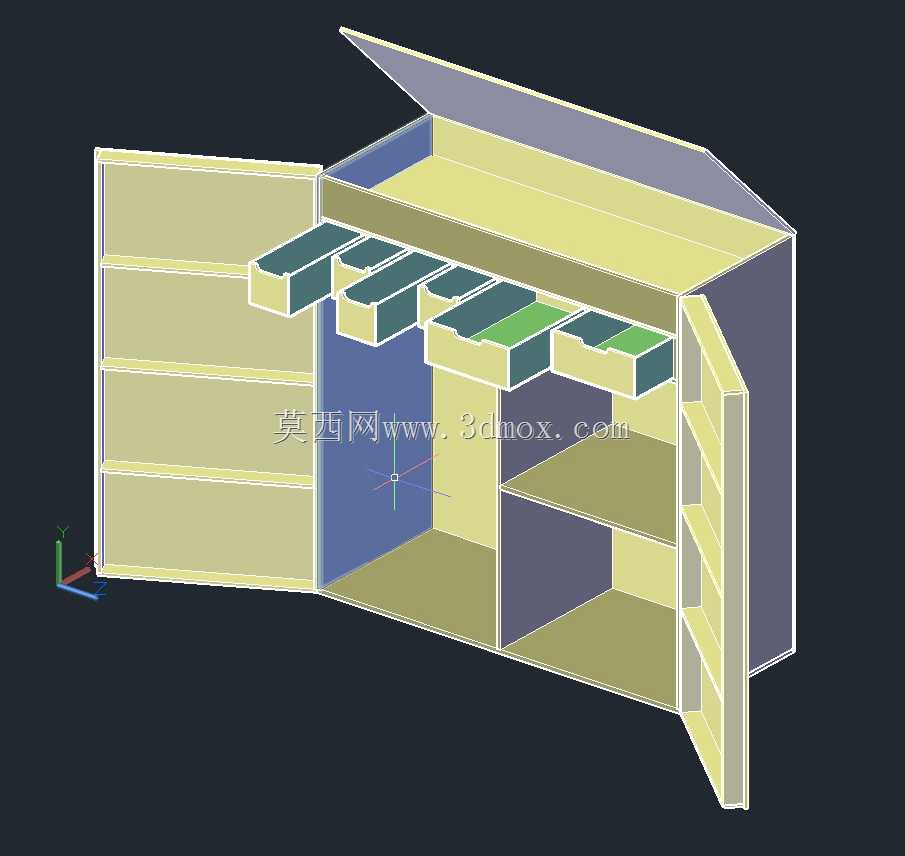

　　这款工具收纳柜体的结构设计，核心围绕机加工车间、设备维保站点、五金装配工位的日常工具存取需求展开，区别于常规开放式工具架，全封闭带门的结构能有效隔绝车间切削液飞溅、金属粉尘落附，避免精密量具、专用刃具长期暴露在潮湿多尘环境中出现锈蚀、精度失准的问题。从内部空间划分来看，柜体左侧设置四层通长开放式搁板，单块搁板的承重边界按照均匀放置15kg手动工具设计，适配大尺寸活动扳手、管钳、台式万用表这类外形规整、重量偏大的工具存放，搁板边缘做了10mm高的挡边结构，即便柜体受外力出现轻微晃动，搁板上放置的工具也不会滑落磕碰。柜体上部设置了五组独立抽拉式小储物格，每个小格都做了独立的分隔挡板，其中两组格内预留了可调整的分隔片安装槽，

　　使用者可以根据螺丝刀、内六角套装、钻头套装这类小型零散工具的实际外形尺寸，灵活调整内部分隔宽度，避免小规格零件混放后翻找耗时。小储物格下方的中部区域做了半高的竖向分隔，一侧预留了深度320mm的封闭空间，专门用来放置卷尺、水平仪、激光标线仪这类需要防压的测量类工具，另一侧设置三层浅搁板，用来存放砂纸、抛光片、焊嘴这类消耗类配件。柜体右侧的柜门内侧做了三层内嵌式置物槽，槽深40mm，刚好可以卡放美工刀、记号笔、螺丝批头盒这类薄型常用工具，柜门开合角度可以达到170度，完全打开后不会遮挡内部搁板的取物空间，柜门与柜体的贴合面做了一圈2mm厚的缓冲胶条安装位，关闭时能有效降低碰撞噪音，同时减少粉尘进入柜体内部的缝隙。

　　顶部的翻盖结构采用了隐藏式合页连接，翻盖打开后可以形成一个临时的置物平面，平面边缘做了凸起挡边，临时放置螺丝、螺母这类小紧固件时不会滚落，翻盖的支撑角度可以在90度到120度之间任意停留，不会因为自重突然下落砸伤操作人员。从安装边界来看，这款柜体的整体宽度控制在800mm，深度400mm，高度650mm，既可以直接放置在工作台台面下方作为嵌入式储物单元，也可以通过底部预留的四个脚轮安装孔加装万向脚轮，作为移动式工具转运柜在不同工位间流转，柜体背部预留了两个直径8mm的壁挂安装孔，也可以直接固定在墙面作为壁挂式工具柜使用，适配不同车间的空间布局需求。设计过程中特意规避了复杂的异形曲面结构，所有板材拼接都采用标准直角折弯工艺，

　　不需要定制特殊成型模具，量产时的加工成本更低，所有的搁板、分隔件都采用可拆装的插接结构，后期如果需要调整内部空间布局，不需要额外切割加工，只需要拔出插接件重新组合即可，能适配不同使用场景下的储物需求变化。柜体的所有棱边都做了R3的圆角倒钝处理，避免操作人员取放工具时被锋利的板材边缘划伤，所有抽拉格的滑轨都采用三节式静音滑轨，抽拉行程可以达到格体深度的90%，即便放置在格体最内侧的工具也能完全露出，不需要伸手探入格体内部摸索，大幅提升取物效率。
