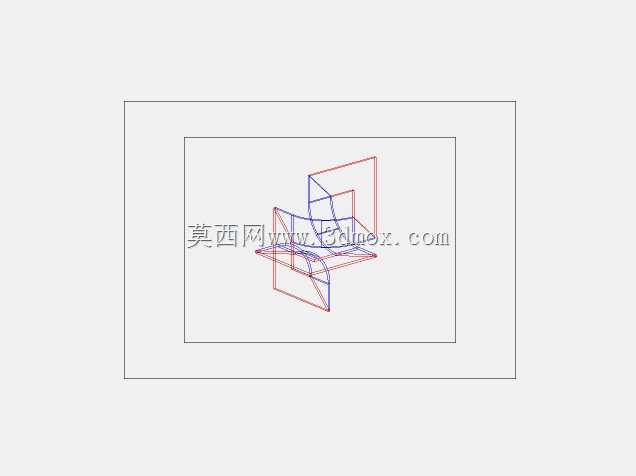

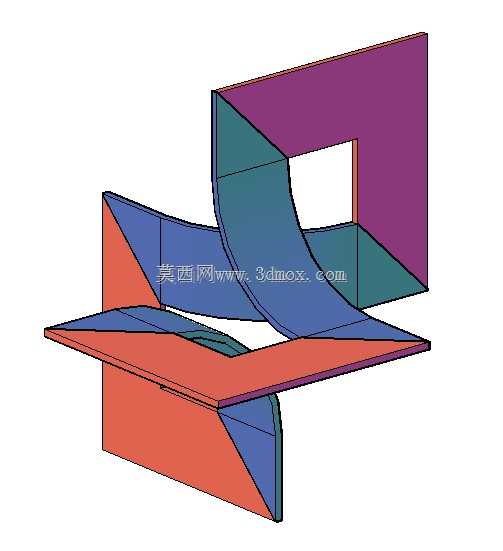

多面弯折异形空间连接角钢结构件

　　这类多面弯折的空间角件，常出现在非标设备框架的转角衔接、定制工装的支撑节点、异形防护栏的拐角拼接场景中，区别于标准直角角码只能完成两个垂直面的连接，该构件通过多段连续的弯折曲面与平面组合，可同时完成三个及以上不同朝向安装面的衔接固定，省去现场拼接多个标准角件带来的累积误差，也能减少节点处的紧固件数量，提升框架整体的刚性。从结构形态上看，构件同时包含垂直平面段、弧形过渡段与水平延展面，不同安装面之间并非全部采用90度垂直设计，部分衔接处通过平滑的圆弧弯折完成角度过渡，既可以避免直角拐角处的应力集中问题，也能适配一些非正交排布的型材框架安装需求，比如有倾斜支撑梁的设备机架、带弧形过渡的设备外护框架、需要避让内部管线的转角节点。

　　设计这类构件时，首先要确认各个安装面的对接基准，每个带安装孔的平面都需要和对接的型材端面、板材安装面完全贴合，因此弯折角度的公差需要控制在钣金折弯的常规精度范围内，弧形过渡段的曲率半径要结合板材厚度设定，避免折弯时出现板材开裂、回弹超差的问题。构件的安装边界需要匹配常用型材的截面尺寸，水平延展的翼缘宽度要覆盖型材的安装面，预留足够的紧固件安装空间，垂直方向的立面高度要满足相邻构件的搭接深度，避免安装后出现衔接缝隙、受力时节点错位的问题。在实际使用中，这类角件属于框架结构的受力节点，需要承受来自不同方向的拉压载荷与轻微的扭转力矩，因此各个弯折面之间的衔接圆角不能过小，否则在交变载荷作用下容易在弯折处产生疲劳裂纹；

　　不同朝向的安装面需要保持足够的平面度，避免安装时出现强行锁紧导致的构件变形，进而影响整个框架的装配精度。不同于标准冲压角件的统一规格，这类异形角件往往针对特定的设备框架定制，建模时需要先梳理各个对接构件的空间位置关系，确定每个连接面的法向角度、搭接尺寸，再通过钣金模块的折弯、法兰特征依次构建各个面，弧形过渡段需要和相邻的平面保持相切，确保钣金展开时的下料尺寸准确，减少折弯后的修配工作量。构件上的安装孔位需要和对接型材的槽口、预设孔位完全对齐，孔位的边距要满足紧固件的安装空间要求，避免出现扳手无法操作、螺栓头干涉相邻构件的问题。在一些需要轻量化设计的设备框架中，这类一体化的异形角件还可以替代部分焊接节点，减少现场焊接的工作量，

　　同时避免焊接变形带来的尺寸偏差，安装时仅需要通过标准紧固件即可完成装配，后期设备拆解、调整时也可以重复拆卸使用，相比焊接节点的灵活性更高。对于有外观要求的设备外框架，这类带弧形过渡的角件还能消除直角拐角的尖锐棱角，提升设备外观的流畅度，同时避免操作人员磕碰受伤，兼顾结构功能与安全防护的作用。建模过程中需要重点校验各个弯折面的展开尺寸，考虑板材折弯时的中性层偏移量，确保下料后的毛坯经过折弯后，各个安装面的尺寸、角度都符合设计要求，避免出现折弯后孔位错位、安装面无法贴合的问题。
