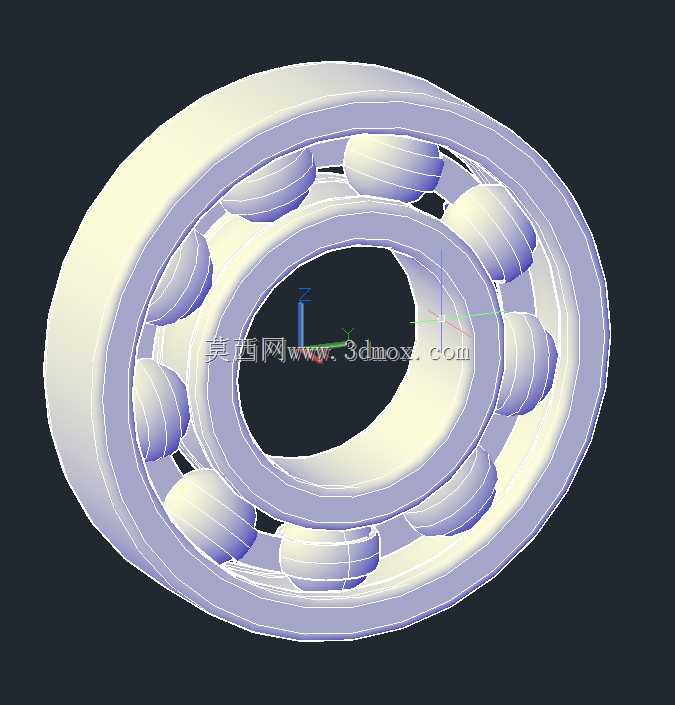

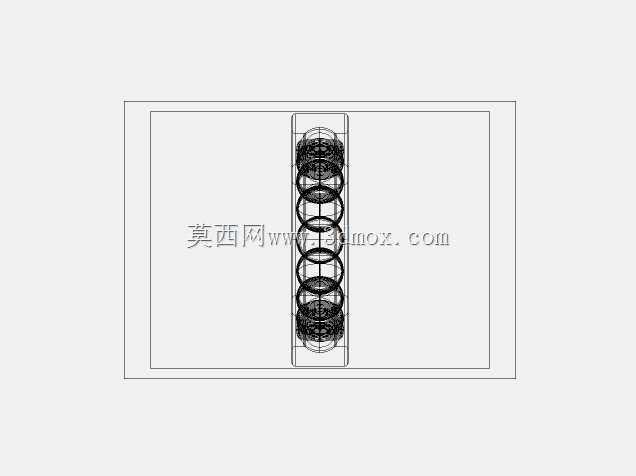

在各类旋转传动设备的支承结构中,滚动轴承是应用覆盖范围极广的核心基础部件,从普通民用家电的电机转轴,到工业生产线的输送辊道、机床主轴、工程机械的回转机构,几乎所有存在相对旋转运动的机械结构,都需要这类部件承担径向载荷、降低转动摩擦阻力的作用。这款深沟球轴承的三维结构完整还原了实体产品的各部分组成,建模过程中优先保证各配合面的几何精度,内圈的内孔面为与轴配合的安装基准,建模时严格控制圆柱度公差对应的几何特征,确保虚拟装配时轴与内圈的过盈或过渡配合贴合度符合实际装配要求;外圈的外圆柱面是与轴承座孔配合的安装面,建模时同步考虑了座孔的配合公差带,避免虚拟装配时出现干涉或配合间隙超标的问题。
从结构设计逻辑来看,这款轴承采用内外圈双滚道搭配球形滚动体的布局,滚道的截面曲率半径略大于滚动体的球半径,这个设计细节既保证滚动体在滚道内顺畅滚动,又能让接触应力均匀分布在滚道接触面上,避免局部应力集中导致的早期疲劳点蚀。滚动体沿圆周方向均匀排布,相邻滚动体之间的间距经过计算,既保证足够的承载滚动体数量,又避免滚动体之间直接接触产生滑动摩擦,虽然当前模型未做保持架的细节特征,但建模时预留了保持架的安装空间,对应实体产品中保持架的作用是分隔滚动体,引导滚动体在滚道内正确运动,同时在轴承未安装到轴上时,防止滚动体从内外圈之间脱落。
实际选型应用中,这类深沟球轴承主要承受纯径向载荷,也可在转速不高的工况下承受一定量的轴向载荷,相比滚子轴承,它的摩擦系数更低,极限转速更高,适合高速轻载的传动场景。安装边界方面,内圈与轴的配合通常采用基孔制过渡配合,过盈量根据载荷大小调整,重载工况下过盈量适当加大,轻载高速工况下可选用间隙更小的过渡配合方便拆装;外圈与轴承座孔的配合多采用基轴制,考虑到轴承工作时的热伸长,外圈通常在座孔内留有微小的轴向游动间隙,避免轴受热伸长后轴承被卡死。建模过程中对滚道的位置度、滚动体的直径一致性都做了参数化约束,修改滚动体直径、滚道曲率、内外圈宽度等参数时,可快速衍生出不同规格的同系列轴承模型,方便设计人员在做整机结构设计时直接调用匹配,不用重复从零开始建模。
在设备维护场景中,这类轴承的失效形式多为滚道疲劳点蚀、滚动体磨损、保持架断裂,三维模型可用于做虚拟拆装培训,帮助维修人员熟悉轴承的安装顺序、拆卸时的受力点,避免安装时通过滚动体传力导致滚道压伤。做整机动力学仿真时,这个模型可赋予对应的材料属性、摩擦系数参数,模拟轴承在不同转速、载荷下的运转状态,核算轴承的额定寿命是否满足整机的设计使用周期,提前预判选型是否合理,避免后期样机测试时出现轴承过早失效的问题。不同于滑动轴承需要持续的润滑供油,这类滚动轴承在填注润滑脂后可长时间免维护,适合不便经常加注润滑剂的安装位置,比如封闭的齿轮箱内部、户外露天布置的输送设备辊道,在这些场景下选用这类轴承可大幅降低设备的日常维护工作量。建模时特意还原了内外圈的倒角特征,这些倒角并非工艺冗余,安装时可起到导向作用,方便轴承顺利压入轴和座孔,同时去除锐边避免安装时划伤配合面,也能减少热处理时的应力集中,提升零件的结构强度。
