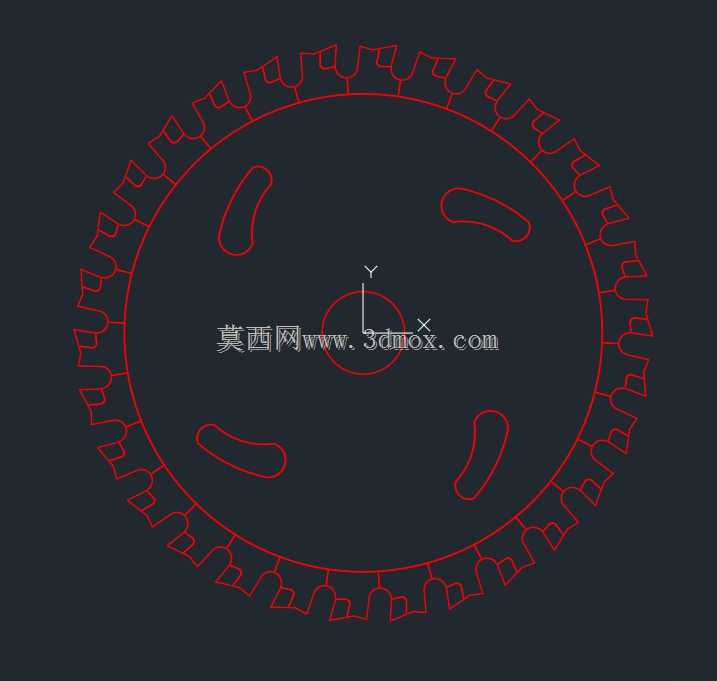

带安装腰孔的外齿切割圆盘结构设计

　　在型材下料、管材裁切、薄金属分切这类连续回转切割工况中，切割圆盘是直接参与切削作业的核心执行零件，其结构设计的合理性直接决定裁切断面的平整度、连续作业的稳定性以及易损件的更换维护效率。不同于普通平片式切割锯片，这款带外齿的切割圆盘在结构上做了针对性的适配优化，首先看外缘的齿形设计，每一个齿的轮廓都做了等距均布处理，齿槽的过渡圆弧经过反复校核，既保证切削过程中每个齿能均匀分担切削抗力，避免单齿受力过载出现崩缺，也能让裁切产生的碎屑顺着齿槽间隙顺利排出，不会卡在齿缝里造成盘面刮蹭、切削阻力陡增的问题。

　　盘面中部的四个腰型安装孔是设计里的实用细节，这类腰孔没有采用固定直径的圆孔设计，主要是考虑到实际装配场景中，不同设备的主轴安装座定位销位置会存在加工公差，腰孔预留的调节余量可以让安装人员在装配时微调圆盘的同轴度，避免硬装配导致的盘面偏摆，要知道切割圆盘如果存在0.1毫米以上的端面跳动，高速回转时就会出现裁切断面毛刺超标、设备振动加剧的问题，严重时甚至会导致齿部过早疲劳断裂。同时腰孔的弧形轮廓也做了应力卸荷处理，孔的边缘没有尖锐转角，能避免高速回转时孔位周边出现应力集中，延长盘面的疲劳寿命。

　　从安装边界来看，这款圆盘的中心定位基准是内孔的圆柱面，装配时需要先将内孔与设备主轴的定位轴颈配合到位，再通过腰孔穿入紧固螺栓，预紧后先低速点动设备，打表检测盘面的端面跳动和径向跳动，调整到跳动值符合工艺要求后再按对角顺序拧紧螺栓，避免单侧受力导致盘面变形。齿部的设计参数适配中低速的回转切割工况，针对的是壁厚不超过6毫米的普通碳素钢、铝合金型材以及工程塑料管材的裁切作业，不建议用于高硬度淬火钢材的高速切削，否则会加速齿部磨损。

　　在实际生产线的应用中，这类切割圆盘常配套在半自动型材下料机、小型管材裁切设备上，相比整体式硬质合金锯片，它的结构韧性更好，遇到材料里的少量硬质点时不容易出现崩齿碎裂的问题，更换成本也更低。设计过程中我们也反复调整过齿高与盘厚的比例，齿高过大容易在切削时出现齿部颤振，齿高过小则排屑空间不足容易堵屑，最终确定的齿高参数既能保证足够的切削刃长度，也能让齿根有足够的强度支撑切削抗力。盘面的整体厚度也做了优化，在保证盘面刚性的前提下尽可能减少厚度，一方面可以降低裁切过程中的材料损耗，另一方面也能减少切削时的阻力，降低设备主轴的负载。另外四个腰孔的分布圆直径也经过匹配校核，适配市面上多数同规格小型切割设备的主轴安装尺寸，不需要额外做转接法兰就能直接换装，降低了现场维护的适配成本。日常使用中需要注意，每次装配前要清理安装面的铁屑和杂物，避免杂质垫在盘面与主轴定位面之间导致跳动超标，作业过程中如果发现裁切阻力明显增大、断面毛刺突然变多，要及时停机检查齿部的磨损情况，必要时更换新件，避免磨损过度的圆盘继续作业导致设备主轴受损。
