Livolo感应式墙面灯控开关结构设计

　　这款感应式灯控开关主要面向民用住宅、商用办公空间、公共走廊等需要非接触式灯光控制的场景，替代传统机械按键开关，减少手部接触带来的交叉污染风险，同时适配现代简约的室内装修风格，可直接替换标准86型底盒安装，无需额外改造墙面布线结构。从实际使用场景来看，这类传感开关特别适合安装在玄关、卫生间、过道等手部可能沾有水渍、污物的区域，用户无需按压面板，只需靠近感应区域即可触发灯光通断，操作过程无机械磨损，长期使用的故障率远低于传统翘板开关。产品的功能设计上，感应模块集成在面板正面的圆形感应区域内，采用非接触式触发逻辑，触发距离控制在3-5cm范围内，既避免误触发，又能保证用户抬手即可完成操作，开关内部预留了标准接线端子位，

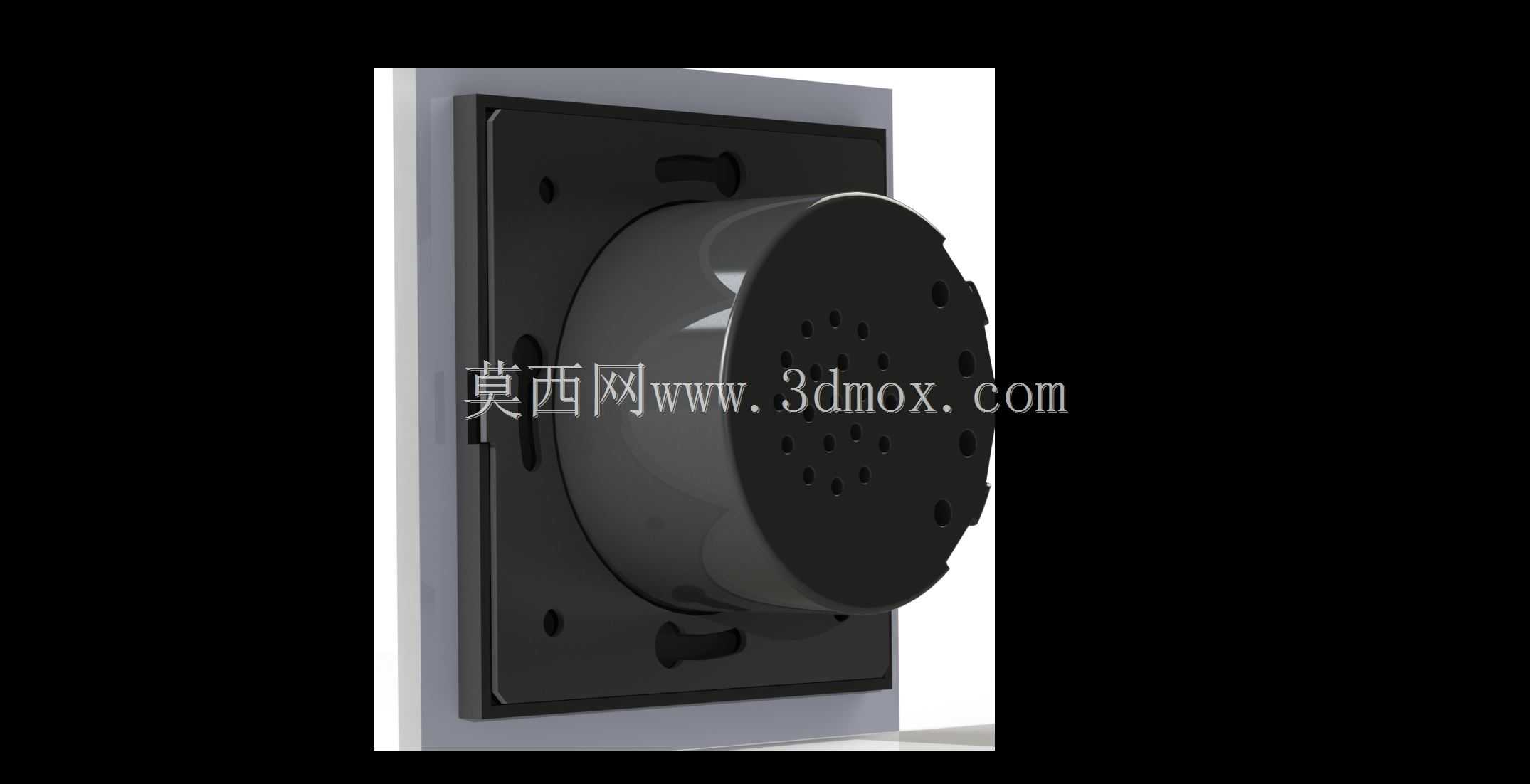

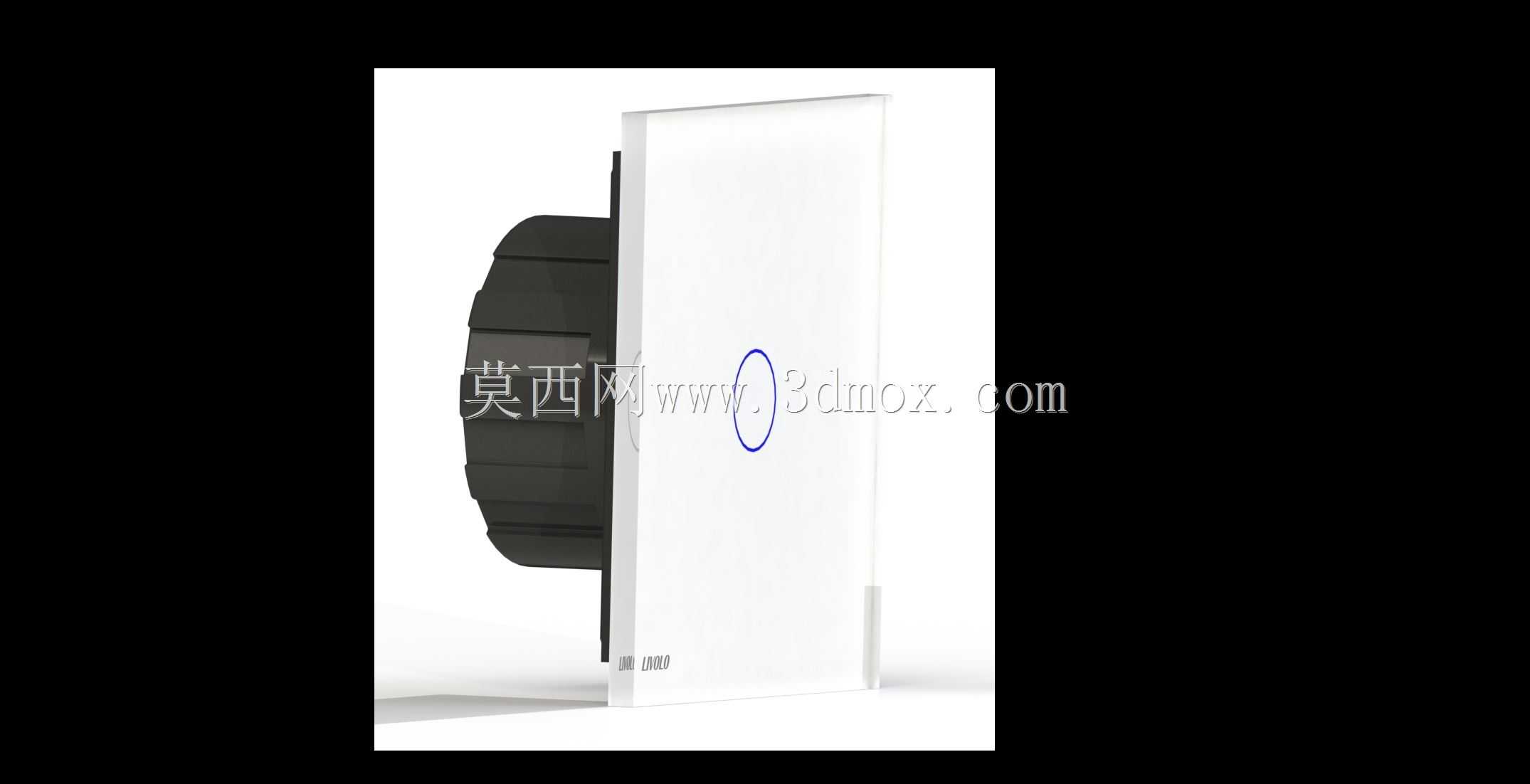

　　可兼容普通家用照明回路的火线、零线接线方式，无需额外搭配专用配件即可完成接线安装。设计过程中优先考虑了安装适配性，面板采用方正的薄型平板造型，外露面板厚度控制在8mm以内，贴墙安装后无突出的棱角，整体视觉效果简洁平整，背部的接线腔体尺寸完全匹配国内通用的86型暗装底盒安装边界，安装时只需将底盒内的导线接入对应端子，再通过两侧的固定螺丝将开关主体锁紧在底盒上，最后扣合外面板即可完成装配，整个安装流程和普通机械开关完全一致，电工无需额外学习操作规范。外形设计上摒弃了传统开关的翘板凸起结构，整个外表面为平整的钢化玻璃或PC面板，表面无清洁死角，日常打理只需用抹布擦拭即可，不会像翘板开关那样在缝隙处积藏灰尘。结构设计层面，

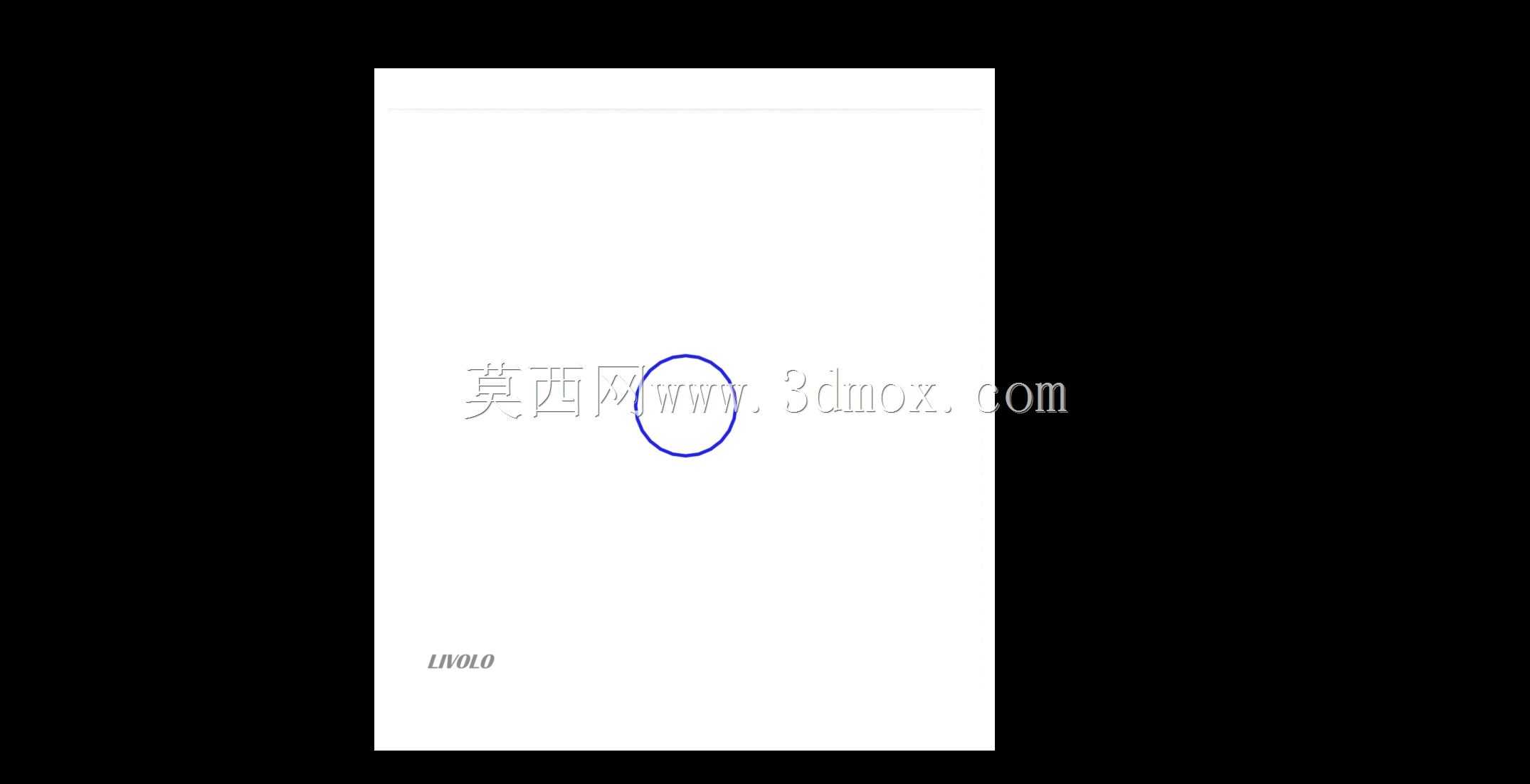

　　面板与内部基座采用卡扣式连接，无需螺丝固定，后期检修时只需用撬片沿面板缝隙即可拆开外盖，维护操作便捷。内部的传感模块与继电器控制板采用分层布局，强电接线区域与弱电感应模块之间设置了绝缘隔离挡板，满足电器安全的爬电距离要求，避免强电干扰感应模块的正常工作。背部的接线端子采用防松脱的压线结构，导线插入后自动锁紧，不会因为长期使用出现导线松脱、接触不良的问题。考虑到不同装修风格的适配需求，面板采用纯白色哑光质感，不会在表面留下明显的指纹痕迹，和常见的白色墙面、瓷砖、木饰面都能形成协调的视觉搭配。感应区域的圆形标识采用丝印工艺，标识清晰且长期使用不会磨损，用户可以直观识别感应触发位置，不需要刻意寻找操作区域。在结构强度设计上，

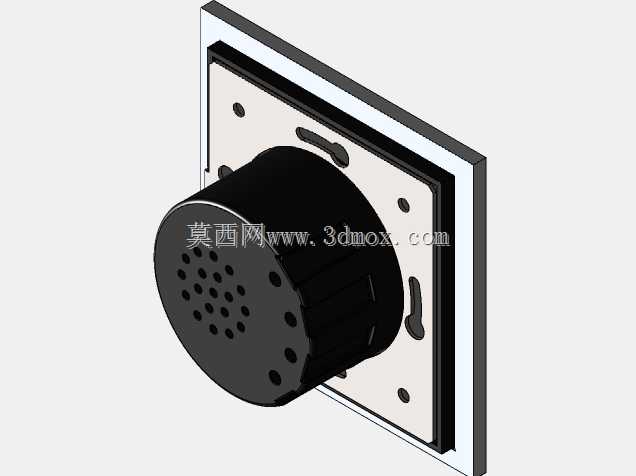

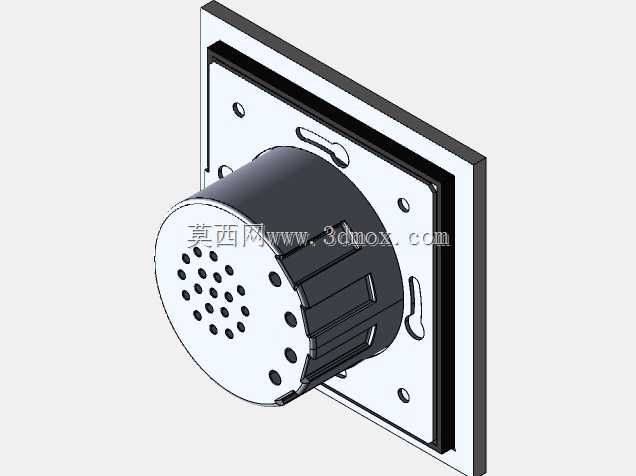

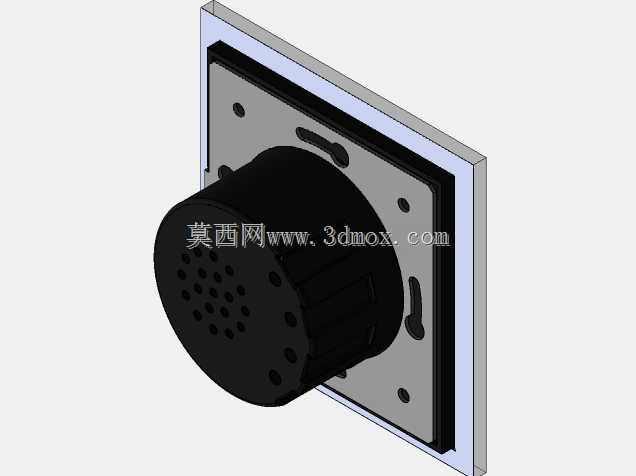

　　面板材料选用耐冲击的阻燃PC材质，能够承受日常使用中的意外碰撞，不会出现开裂、变形的问题，内部基座采用阻燃尼龙材质，满足电器产品的阻燃安全要求，即使内部出现异常高温也不会出现明火蔓延的风险。实际安装时需要注意，开关的感应模块应避免正对暖气出风口、直吹的空调风口等温度快速变化的区域，防止环境温度波动带来的误触发问题，同时安装位置应避开强光长期直射感应区域，避免强光干扰感应元件的正常判断。开关的负载能力适配常规家用照明回路，可承载常见的LED灯、节能灯、白炽灯等照明负载，无需额外加装继电器扩容。从建模细节来看，整个模型还原了开关的面板卡扣结构、背部接线腔体、固定螺丝孔位、感应模块安装位等细节结构，可用于开关产品的结构验证、安装模拟、装修效果展示等场景，设计人员可以直接基于该模型调整面板尺寸、感应区域位置、接线端子布局等参数，快速衍生出不同规格、不同外观的同系列开关产品，缩短产品开发的建模周期。
