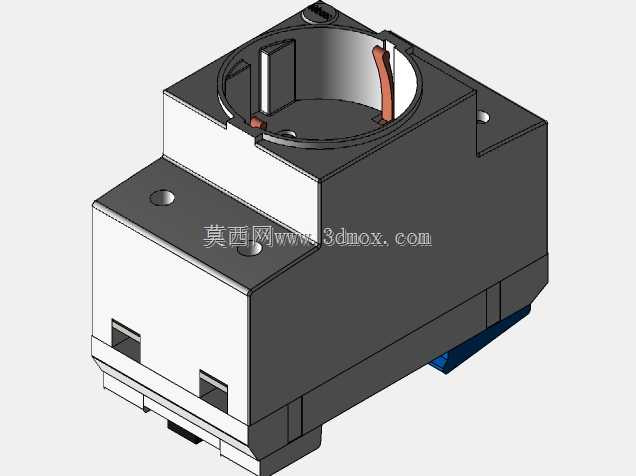

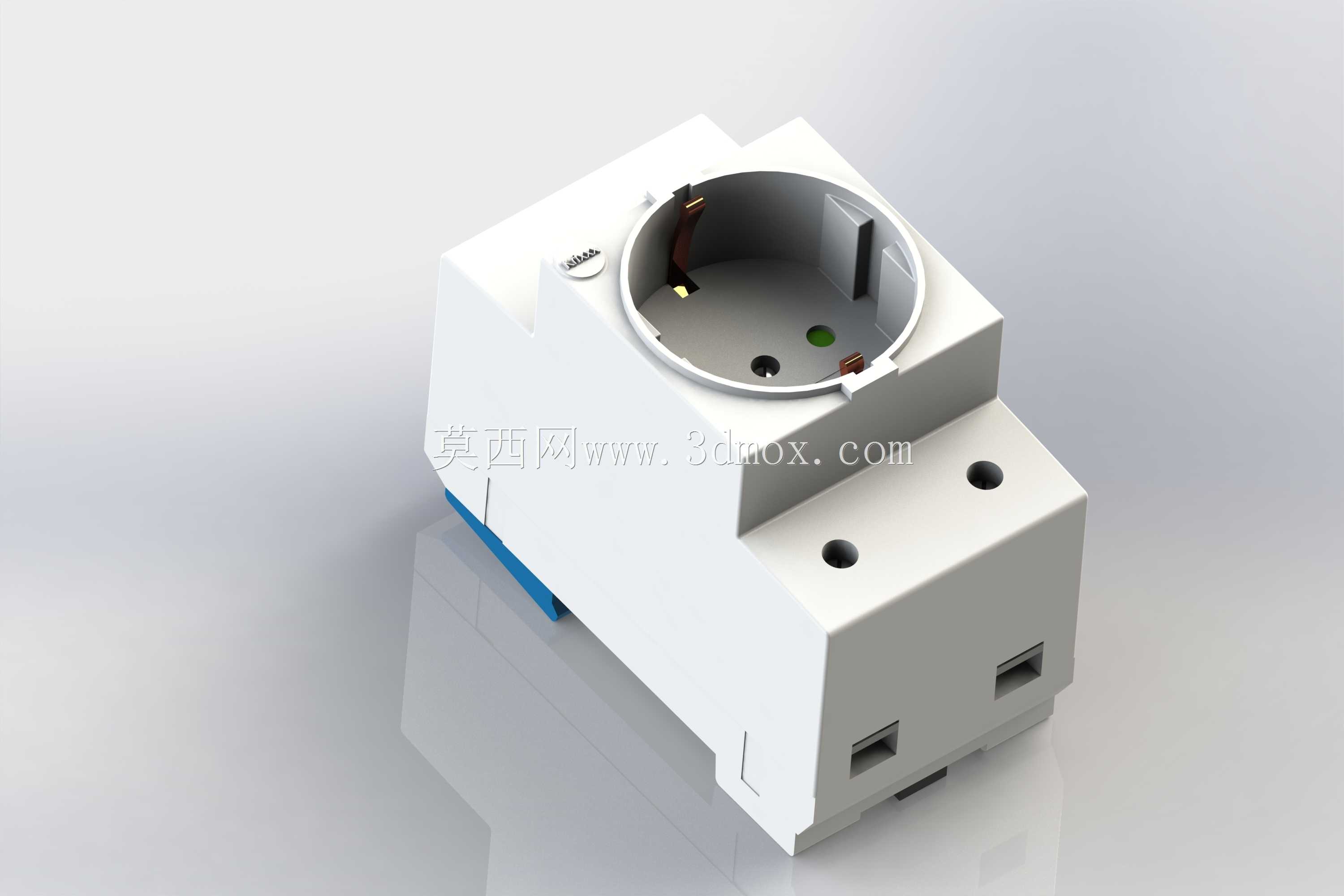

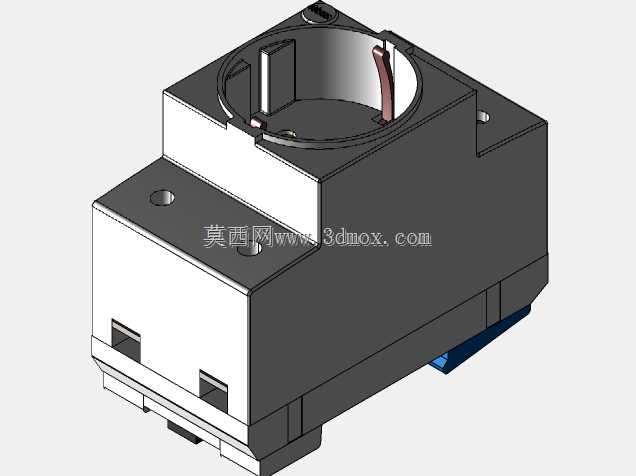

导轨式欧标Schuko模数化插座结构设计

这款导轨式欧标Schuko插座是低压终端配电场景的专用取电配件，主要应用于工业控制柜、建筑配电箱、模块化配电回路、设备集成电控柜等场景，为柜内检测仪器、临时调试设备、外接辅助用电装置提供符合欧规标准的市电取电接口，解决了传统柜内取电需要额外开孔安装插座、破坏柜体防护结构、布线杂乱的痛点，适配主流终端配电的模块化安装体系，可直接与微型断路器、漏电保护器、隔离开关等模数化配电元件并排安装，无需额外定制安装位，大幅提升柜内配电布局的规整度与安装效率。

在功能特性上，这款插座采用标准Schuko接插结构，适配欧盟CEE 7/4标准插头，具备可靠的接地接触结构，插套采用高弹性铜合金材质，表面做镀镍防氧化处理，多次插拔后仍能保持稳定的接触压力，降低接触电阻避免接插部位发热，插座正面设置防误插防护挡板，仅当插头两极同时施力插入时才会导通内部接触件，避免异物单极插入引发的触电风险，外壳采用高阻燃耐冲击的PC工程塑料，满足低压配电设备的阻燃等级要求，可在柜内常见的-15℃到60℃工作环境下保持结构强度与绝缘性能，不会因长期受热出现脆化、变形问题。

设计思路上，整体遵循终端配电元件的模数化设计规范，宽度采用标准模数单元尺寸，可精准匹配DIN导轨的安装卡位，背部集成弹性卡扣结构，安装时只需对准导轨按压即可完成固定，拆卸时通过卡扣解锁结构即可快速取下，无需额外螺丝固定，大幅降低现场安装与后期维护的操作难度；内部导电件采用一体化冲压成型结构，减少铆接连接点，降低导通电阻与连接松动风险，接线部位采用升降式压线结构，可适配1.5-4平方毫米的多股与单股铜导线，压线螺丝做防滑脱设计，避免接线过程中螺丝脱落遗失，接线端设置清晰的火线、零线、接地标识，符合电气安装的标识规范，避免接线错误引发的用电安全问题。

外形尺寸与安装边界方面，整体外形遵循模数化配电元件的尺寸规范，高度与深度和同规格微型断路器保持一致，安装后正面与其他配电元件齐平，不会突出柜内安装平面影响柜门关闭，背部卡扣适配行业通用的35mm标准DIN导轨，安装后与导轨的贴合间隙控制在0.2mm以内，不会出现晃动松脱问题；接线端的操作空间预留充足，使用常规十字螺丝刀即可完成接线操作，无需特殊工具，插座正面的插接口深度符合欧标插头的插入深度要求，插头插入后配合紧密，不会出现松脱接触不良的问题，整体安装后不会占用相邻模数元件的安装空间，可紧密并排安装，充分利用配电箱内的导轨安装位，提升柜内空间利用率。
