伊顿DILM7带辅助触点电磁接触器

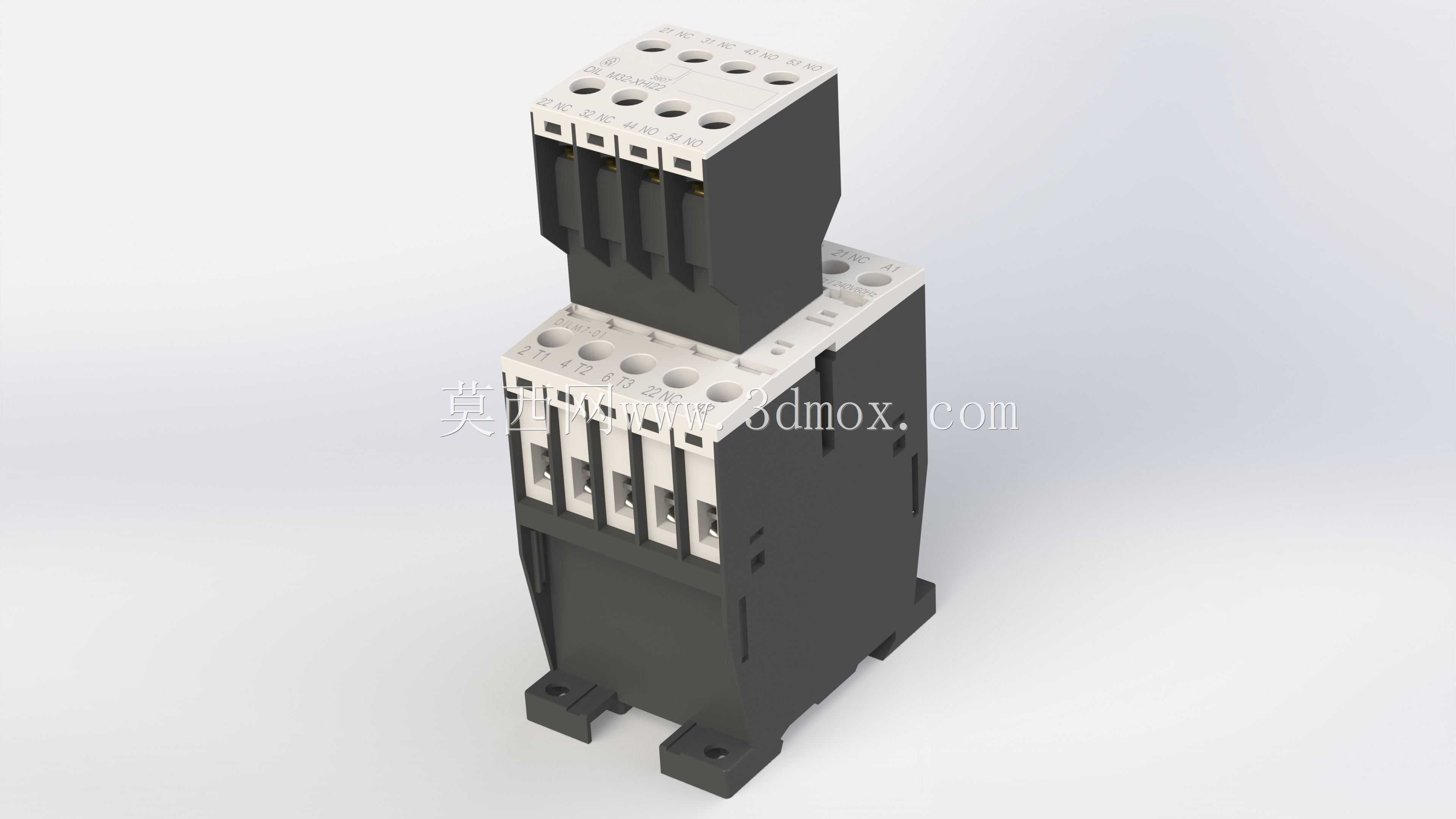

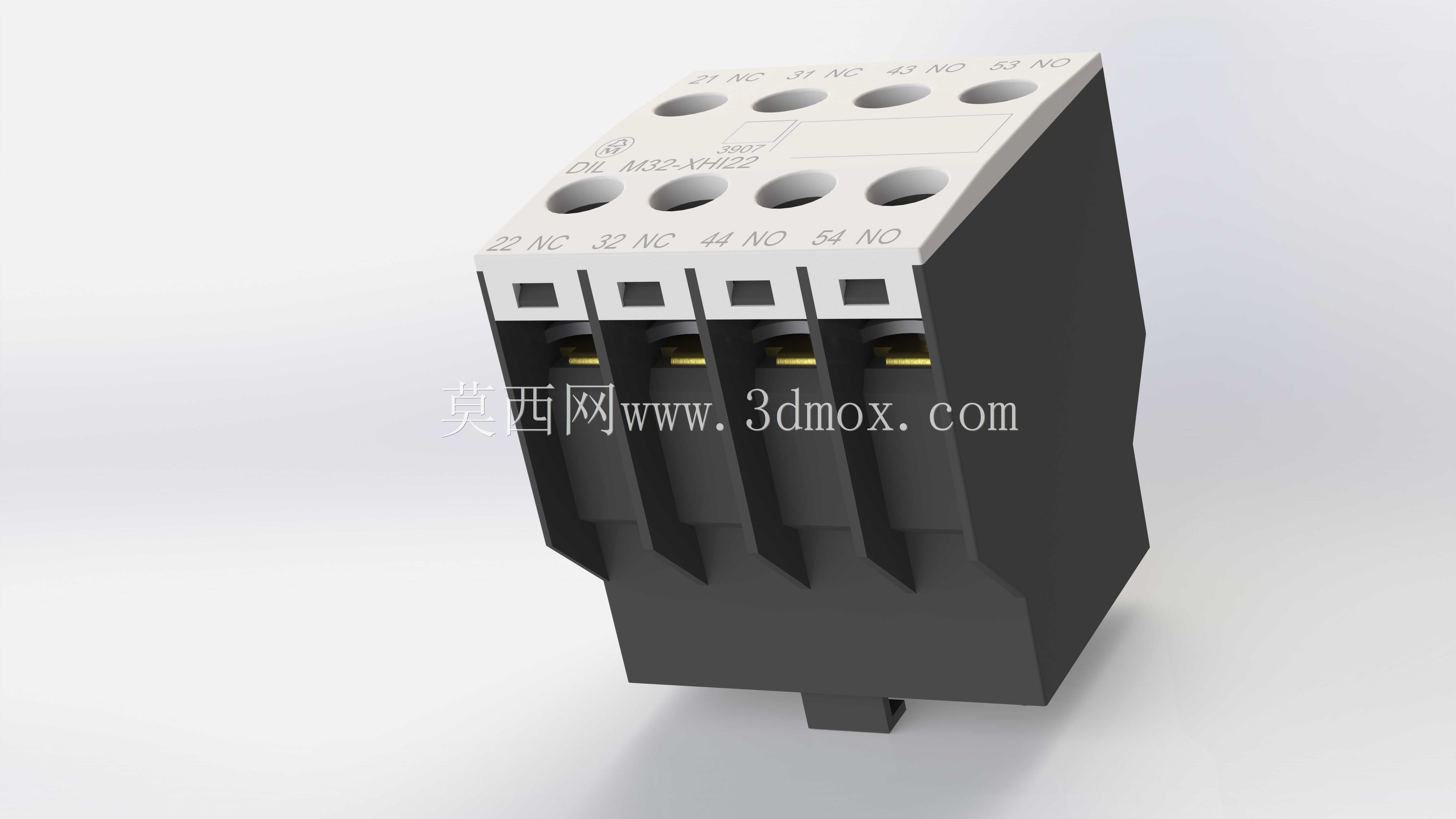

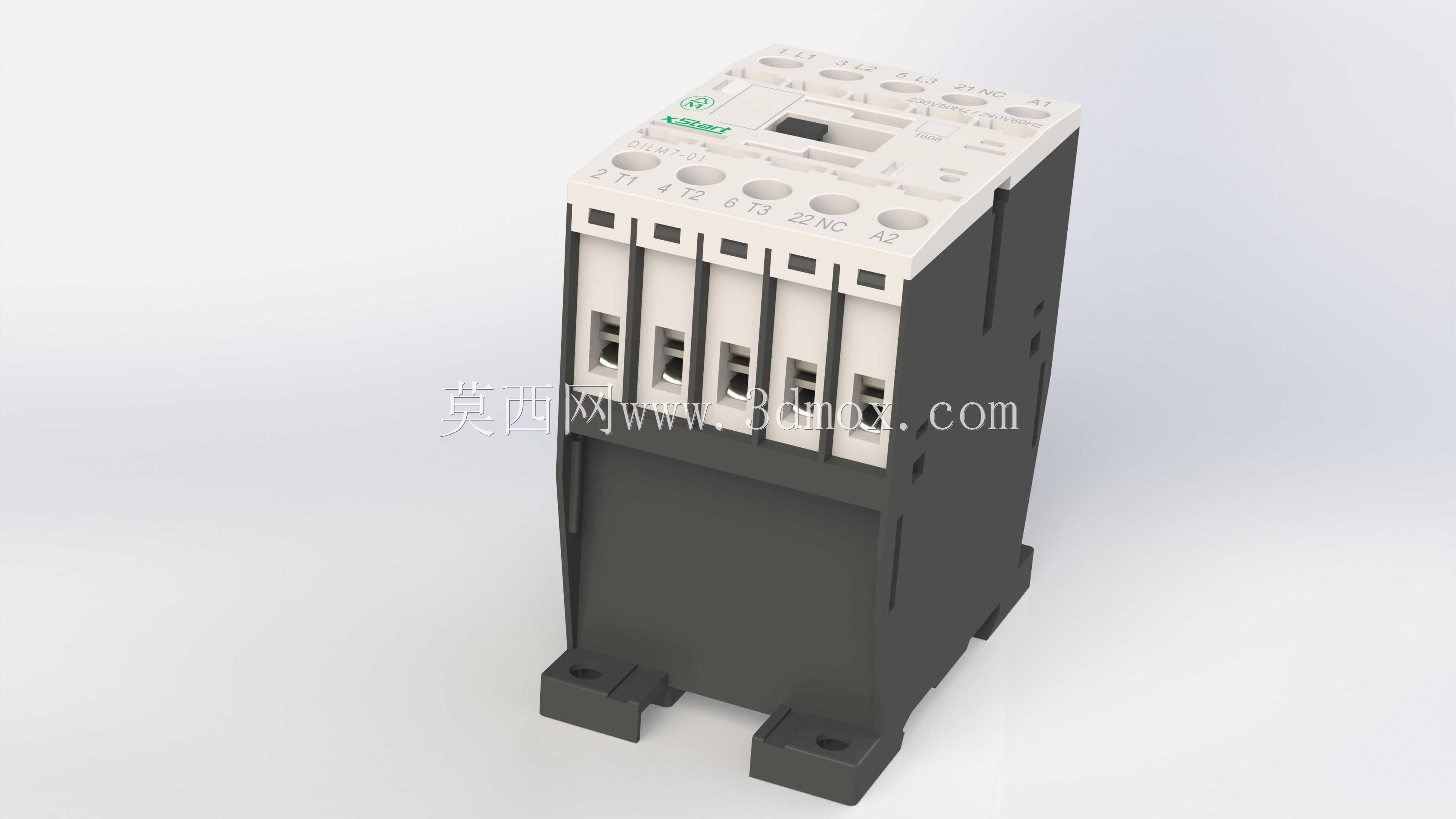

在低压配电与电机控制回路的设计选型中，电磁接触器是承担负载通断控制的核心执行元件，这款带2NO+2NC辅助触点的电磁接触器，主要面向小功率三相异步电机的直接启停、正反转切换以及照明回路、小型感性负载的通断控制场景，常见于机床控制柜、自动化生产线配电回路、小型风机水泵控制箱等工业现场。从结构设计来看，产品采用上下堆叠式的主辅触点布局，上部为辅助触点模块，下部为主触点与电磁驱动机构，这种模块化设计可根据实际回路需求灵活更换不同触点配置的辅助模块，无需更换接触器本体，能有效降低备件库存压力。主触点部分采用带灭弧栅的腔体结构，可快速分断感性负载分断时产生的电弧，避免触点烧蚀，延长电气使用寿命；接线端子采用带标识的螺钉压接结构，端子排布间距符合低压电器安全间隙要求，可适配1.5-6平方毫米的多股铜芯导线，压接后无需额外处理即可满足IP20的防触电防护等级。安装边界方面，产品底部采用标准35mmDIN导轨卡扣结构，同时预留了螺钉固定孔位，既可以快速卡装在电控箱的标准导轨上，也可通过M4螺钉直接固定在安装板上，适配不同的柜内安装需求；本体宽度方向尺寸紧凑，多台并排安装时无需预留额外间隙，可有效节省柜内安装空间，高度方向的尺寸也适配常规电控箱的走线槽排布，不会与柜内其他元器件产生干涉。电磁驱动部分采用直流静音线圈设计，吸合过程无明显交流嗡声，适合安装在对噪音有要求的设备旁，线圈接线端子位于本体正面下方，标识清晰，接线时无需拆除上部辅助模块即可完成操作，日常维护时可直接通过正面的状态指示窗观察触点分合状态，无需打开柜门即可判断设备运行状态。辅助触点的2开2闭配置可同时满足回路自锁、互锁、运行状态反馈等多种功能需求，无需额外外挂中间继电器，简化了控制回路的接线复杂度，也减少了回路故障点。
