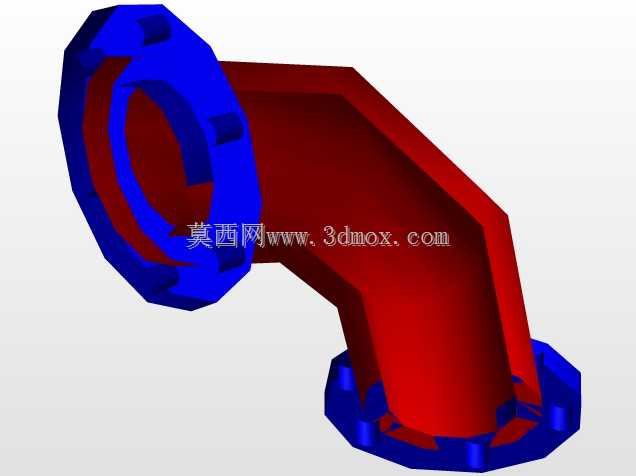

带法兰连接结构的45度弯管接头

　　在工业流体输送管路系统中，管路走向调整是管路布设环节无法避开的需求，这类带双侧法兰的弯管接头，主要承担管路非直线段的转向连通作用，常见于化工流体输送、市政给排水、车间压缩空气布设、小型液压回路等场景中，相比螺纹连接的弯管，法兰式连接的结构更适配中低压工况下的大管径管路，拆装维护时不需要转动整段管路，只需要拆卸法兰螺栓即可完成接头更换，现场施工的容错率更高。

　　从结构设计逻辑来看，这款弯管采用45度弯折角度，相比90度弯管，流体经过时的局部阻力损失更小，不会出现直角弯折带来的流体急转冲击，能有效降低管路运行时的振动与流噪，适合对管路压损有控制要求的输送场景。两端的法兰盘采用等径设计，法兰盘上预留的螺栓孔位均匀分布，安装时可以和同规格的管路法兰直接配对，法兰端面预留有密封件安装位，安装时搭配对应压力等级的密封垫片，拧紧螺栓后即可实现管路的密封连通，避免输送介质出现渗漏。

　　建模过程中，弯折段的流道做了等径过渡处理，没有出现截面突变的结构，能保证流体在弯折段的流速稳定，不会因为流道截面变化产生局部涡流，减少介质中杂质在弯管处沉积的概率，延长管路的维护周期。弯管的壁厚根据常规中低压管路的承压要求做了均匀设计，弯折处的壁厚没有出现减薄，避免长期承压后弯折位置出现应力开裂。法兰盘与弯管主体的连接位置做了圆弧过渡处理，不存在直角应力集中点，能有效分散管路运行时产生的内压应力与外部安装应力，降低接头部位的断裂风险。

　　从安装边界来看，这款弯管接头的两端法兰端面平行度控制在常规管路安装的公差范围内，现场安装时不需要额外调整法兰角度，只要配对法兰的孔位对齐即可完成安装，接头的整体轴向尺寸与径向突出尺寸适配常规管路的布设间距，不会出现安装后和周边管路、支架产生干涉的情况。法兰盘上的螺栓孔采用通孔设计，适配常规的六角螺栓连接，安装时可以从任意一侧穿入螺栓，现场操作的空间要求更低，即使是管路排布比较紧凑的车间环境，也能顺利完成安装作业。

　　在实际使用场景中，这类弯管接头既可以用于清水、压缩空气这类常规介质的输送，也可以适配弱腐蚀性化工介质的输送场景，只要根据输送介质的特性选择对应材质的坯件加工即可，建模时的参数化结构可以直接调整管径、法兰厚度、弯折半径等参数，快速适配不同公称通径、不同压力等级的管路设计需求，不需要重新搭建基础结构，能大幅缩短管路设计阶段的建模效率。结构设计时没有多余的冗余结构，整体重量控制在合理范围内，安装时不需要额外的承重支架做支撑，只要两端管路固定牢固，即可保证弯管部位的运行稳定性，长期运行时不会因为自重产生管路变形。
