导轨式安装液位控制继电器探测器结构

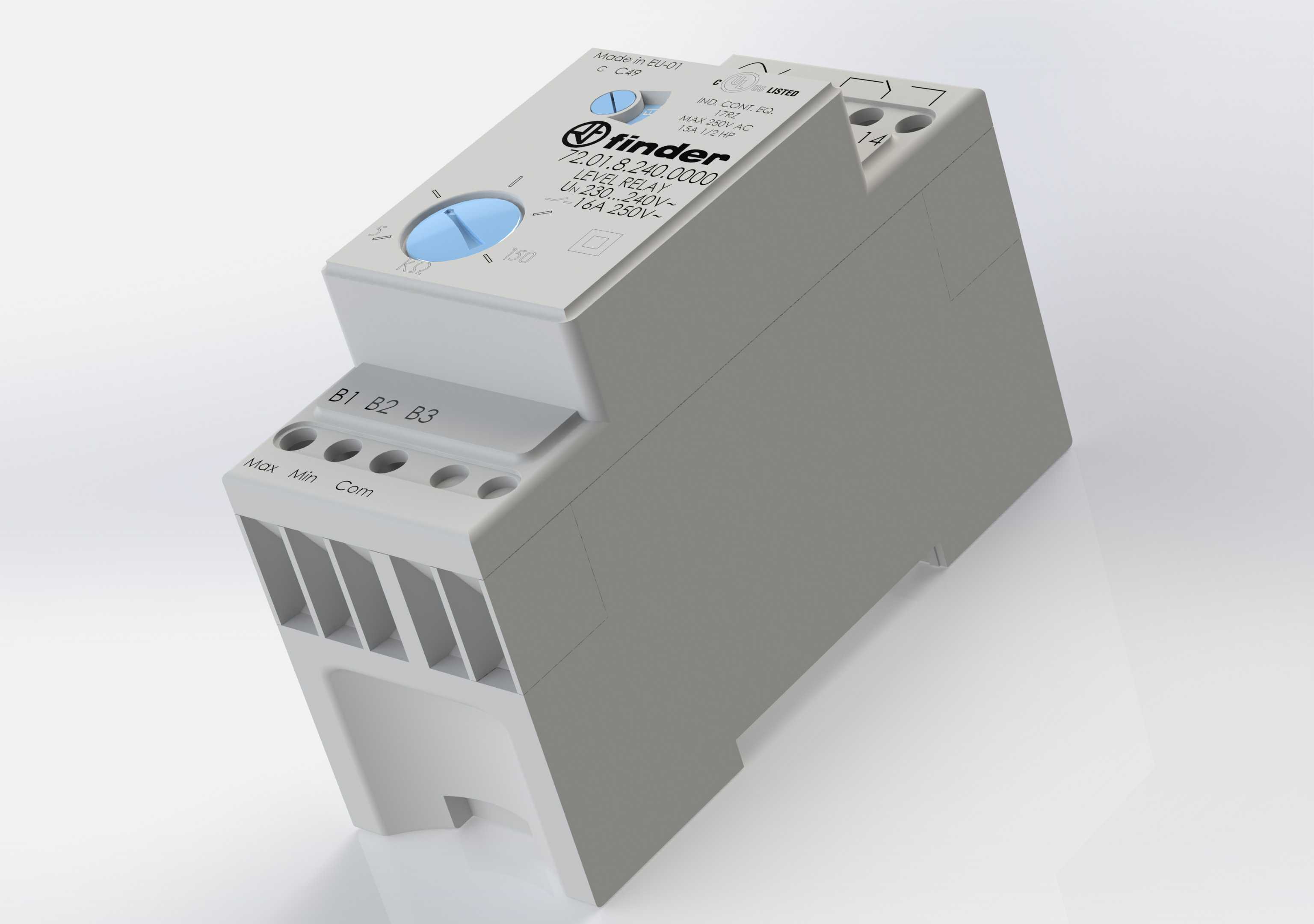

这款液位探测继电器主要面向民用给排水、工业循环水系统、小型储液罐体的液位信号采集与控制场景，在实际工程应用中，它不需要直接接触强腐蚀性、高粘度液体，仅通过外接电极探针即可完成液位点位的通断判断，避免了浮球类开关易卡滞、易被杂质缠绕的痛点，适合在净水设备、机床冷却循环系统、小型污水处理单元、消防水箱补水控制这类对安装空间有严格限制的柜内场景使用。从结构设计来看，整体采用标准模数化导轨安装壳体，宽度匹配常规低压电气柜的35mm标准DIN导轨安装尺寸，壳体上下端预留的接线端子排布遵循电气柜布线的常规间距要求，上端为液位信号输入端子，分别对应高、中、低三个液位探针的接线点位，下端为继电器输出触点的公共端、常开端与常闭端，接线时不需要额外弯折线缆即可完成端子压接，柜内布线时能和同模数的断路器、接触器保持齐平的安装视觉效果，不会出现突出导轨平面过多导致柜门关合受阻的问题。正面设置的两个调节旋钮分别对应液位回差调节与灵敏度调节，回差调节可以避免液面小幅波动导致的继电器频繁跳变，减少触点烧蚀的概率，灵敏度调节则适配不同电导率的液体检测需求，比如洁净自来水和含有少量杂质的循环水，可通过旋钮调整触发阈值，避免误动作。壳体侧面预留的散热槽沿器件长度方向排布，在柜内密闭环境下能通过自然对流带走线圈通电产生的热量，不需要额外加装散热附件。建模过程中严格还原了壳体的卡扣结构、端子的防误插挡片、旋钮的刻度标识细节，安装卡扣的弹性形变行程也按照实际导轨安装的插拔力度做了结构还原，在做电气柜三维布局时，可以直接调用该模型核对安装间隙，预留足够的接线操作空间，避免后期装配时出现端子被相邻器件遮挡、接线工具无法伸入的问题。输出触点的载流参数匹配常规小型接触器的线圈驱动需求，不需要额外加装中间继电器即可直接驱动小功率负载，在小型单机设备的液位控制回路中，能减少柜内元件数量，压缩柜体整体尺寸。
