威金斯燃油管路自动切断阀结构设计

　　在燃油输送、柴油动力机组供油系统的管路布局中，自动切断阀是保障管路安全、实现介质通断逻辑控制的核心部件，这款针对威金斯系统设计的自动切断阀，主要适配柴油介质的输送管路，可在系统触发异常工况时快速完成油路截断，避免燃油泄漏、异常供油带来的安全隐患，常配套应用在柴油发电机组、燃油储运中转管路、工程机械供油回路等场景中，承担油路通断控制、紧急切断保护的核心作用。

　　从实际功能逻辑来看，该阀件依靠内部的动作机构实现阀瓣的启闭动作，当系统处于正常供油状态时，阀瓣保持开启位，燃油可从阀体一端的外螺纹接口流入，经过阀腔后从侧部的接口流出，维持正常的介质输送；当系统触发切断信号，无论是压力异常、振动超限还是人工触发关断指令，内部的摆动式动作机构会快速驱动阀瓣落座，切断介质的流通路径，整个动作响应行程短，可在极短时间内完成密封截断，避免管路内介质持续泄漏。阀体侧部设置的两个接口，分别对应控制信号接入、压力反馈的功能，可适配不同的控制逻辑需求，无需额外加装转接接头即可完成控制回路的连接。

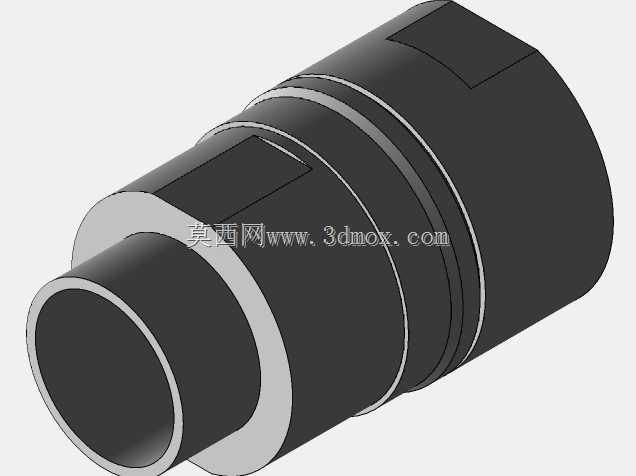

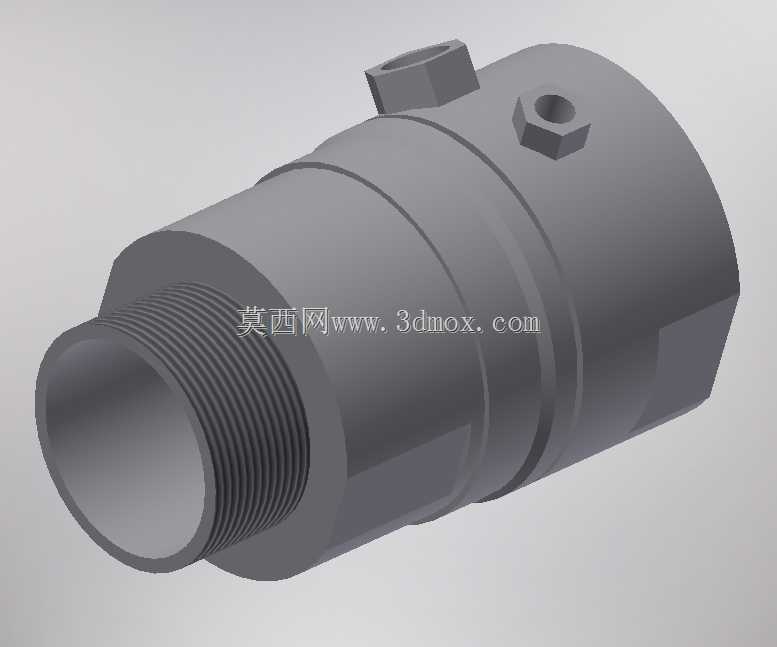

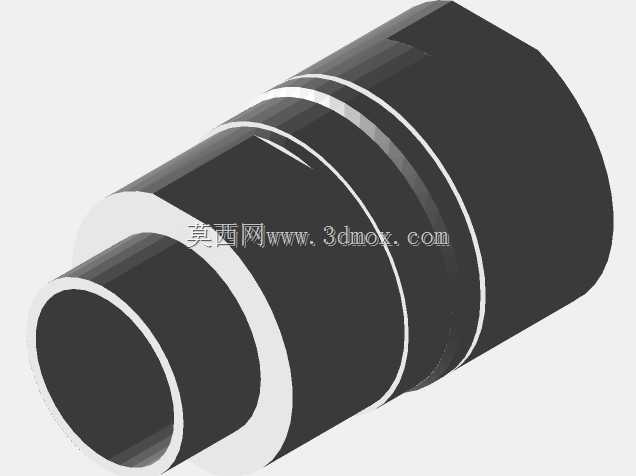

　　在结构设计层面，建模过程完全参照对应规格的阀件参数表完成，整体外形采用圆柱式主体结构，一端加工标准外管螺纹，用于和供油管路的内螺纹接口直接旋合连接，无需额外配置法兰转接件，可有效压缩安装占用的轴向空间；阀体主体采用阶梯式圆柱结构，不同直径的轴段分别对应阀腔容纳、密封组件安装、动作机构布置的功能分区，在保证内部零件有足够安装空间的前提下，尽可能压缩阀体的径向尺寸，避免在密集排布的管路组中出现安装干涉。侧部的两个接口采用六角凸台结构，既可以作为管路连接时的扳手受力位，也能增强接口位置的结构强度，避免管路连接时应力集中导致的阀体开裂。

　　从安装边界来看，建模时严格还原了阀件的各向尺寸，轴向总长度适配常规DN25到DN40规格的燃油管路安装间距，径向最大尺寸不超过同规格手动球阀的安装占用空间，可直接替换原有管路上的手动切断阀，无需调整原有管路的支撑位置和接口间距。阀体的外螺纹规格采用通用的管螺纹标准，和市面上主流的燃油管路接头完全兼容，安装时只需在螺纹位置缠绕密封带即可完成密封，无需额外定制密封件。侧部的控制接口采用内螺纹设计，可直接连接标准规格的控制气管或信号管路，安装过程无需额外加工转接结构。

　　设计过程中重点考虑了阀件的动作可靠性，内部的动作机构采用摆臂式传动结构，相比直动式结构可在更小的驱动力下完成阀瓣的启闭动作，降低控制回路的压力需求，同时摆臂结构的传动间隙更小，阀瓣落座时的对中性更好，可有效保证密封面的贴合度，减少长期使用后的密封泄漏风险。阀腔内部的流道采用平滑过渡设计，没有突兀的截面突变，可减少燃油流经阀腔时的压力损失，避免流道内出现涡流导致的管路振动，同时也能减少介质内杂质在阀腔内的沉积，降低卡阀的故障概率。

　　针对燃油介质的特性，建模时也预留了密封组件的安装槽位，阀体各段的配合公差完全参照阀件设计规范设定，密封槽的尺寸精度可适配常规的耐油橡胶密封圈，保证阀件在长期接触柴油介质的工况下，密封件不会出现过度压缩或者压缩量不足的问题，维持长期的密封可靠性。阀体外部没有多余的凸起结构，表面平整，安装后可在密集的管路布局中留出足够的操作空间，后期维护时无需拆卸周边管路即可完成阀件的检修和密封件更换。
