三杯式户外环境监测风速传感装置结构

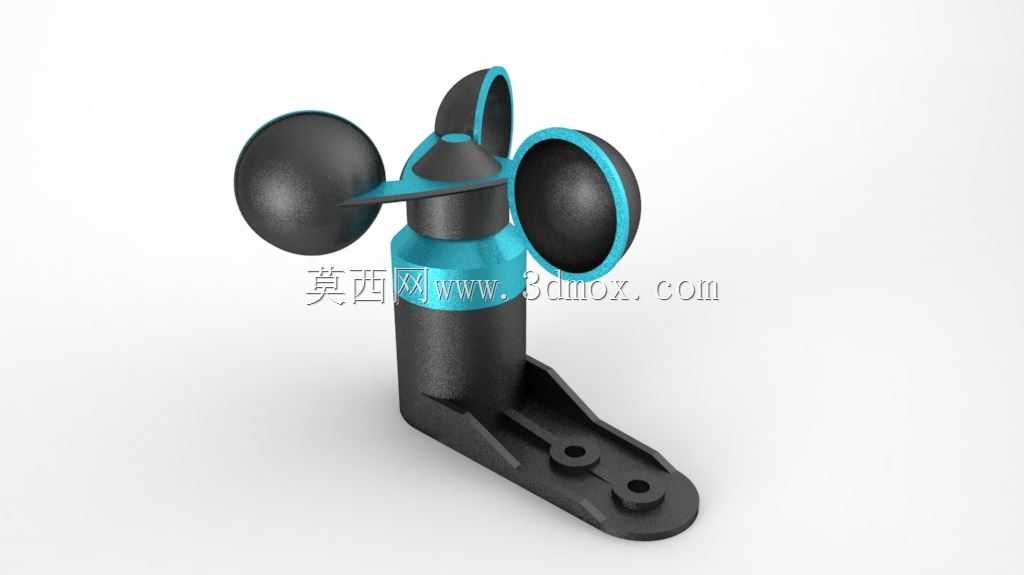

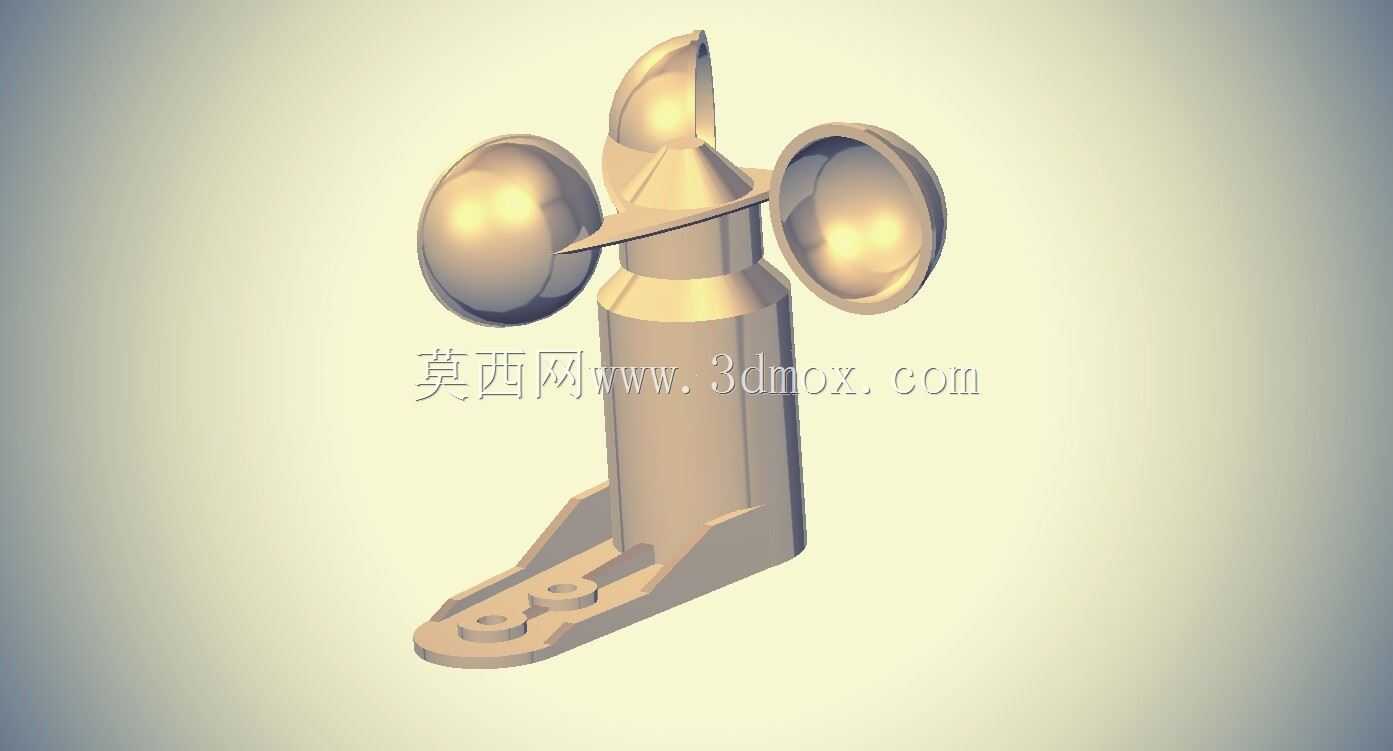

　　这类风杯式风速检测结构，是户外气象监测、工矿扬尘点位通风检测、暖通系统出风口风速校验场景里最常用的接触式测风部件，相比超声测风单元，它的结构容错率更高，在多粉尘、高湿度的户外工况下长期运行的稳定性更突出，不需要频繁做光学面清洁维护，适配大部分民用及工业级的风速连续监测需求。整个结构的核心受力部件是三个互成120度夹角的半球形风杯，风杯的凹面统一朝向旋转切向，当环境气流流过时，凹面承受的风阻远大于凸面，形成的扭矩差会带动中心转轴匀速转动，转速和环境风速呈稳定的线性对应关系，后端配套的霍尔或者光电计数单元就能通过采集转轴转速换算出实时风速值。设计时首先要考虑风杯的动平衡校准，三个风杯的重量差控制在0.2g以内，杯体的旋转半径统一，

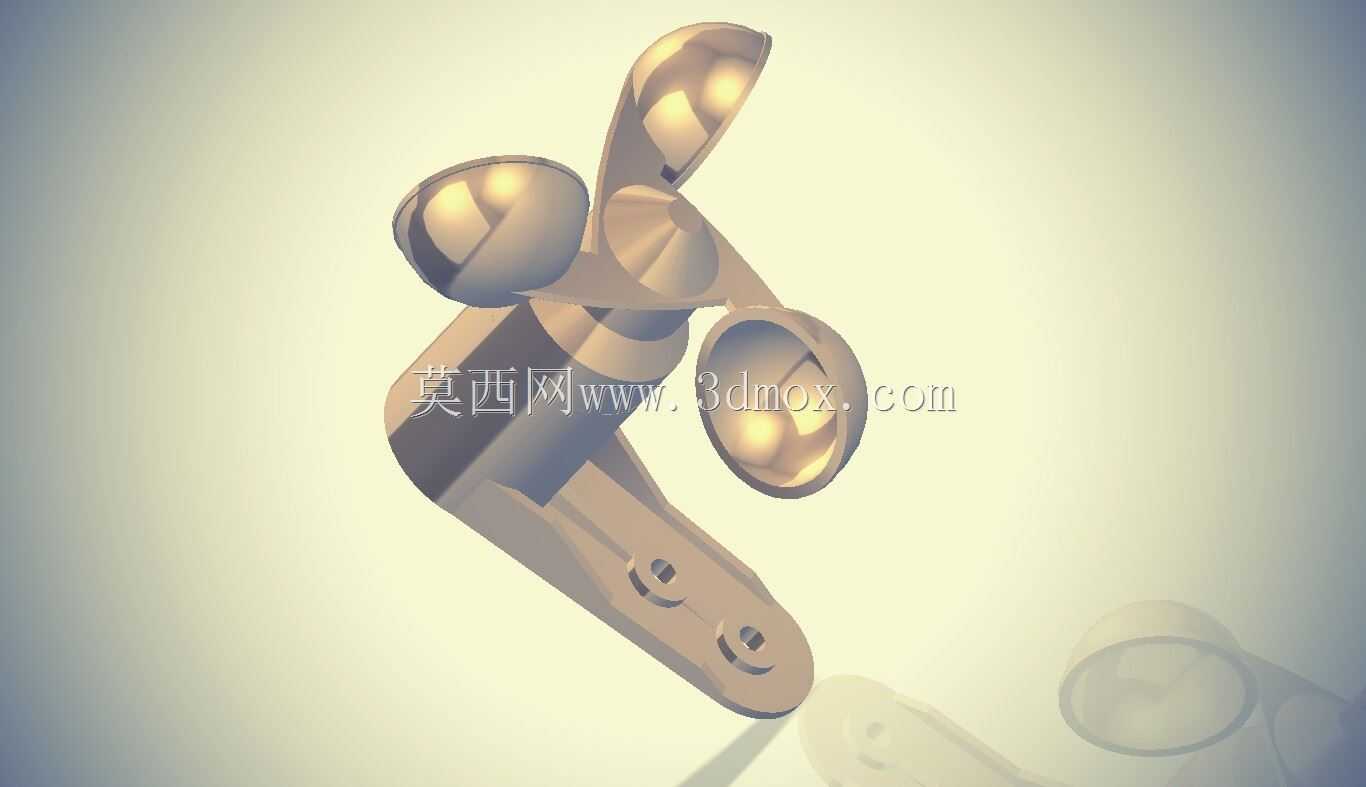

　　避免高速旋转时产生径向跳动，长期运行磨损转轴轴承；杯体选用半球形而非锥形或者平板结构，是为了保证低风速下就能获得足够的启动扭矩，常规工况下启动风速可以做到0.5m/s以下，覆盖从微风到强风的全量程检测需求。底座部分采用带两个安装孔的悬臂式结构，安装孔的中心距按照常规户外气象支架的固定尺寸设计，适配直径40-60mm的立式安装杆，安装时底座和支架之间可以加装橡胶减震垫，过滤支架传递的环境振动，避免振动带来的转速计数误差。转轴部分采用上下双轴承支撑结构，上轴承靠近风杯安装位，承受风杯旋转带来的径向力，下轴承靠近底座内部，承受转轴的轴向窜动，轴承选用带防尘盖的深沟球轴承，配合转轴处的迷宫密封结构，阻挡户外的粉尘、雨水进入轴承腔，保证低温、

　　高尘环境下转轴不会卡滞。风杯和转轴的连接采用紧定螺钉固定方式，不需要额外的粘接或者焊接，现场维护时可以快速拆卸更换损坏的杯体，不需要整体拆解传感单元。结构的整体旋转半径控制在120mm以内，整体高度不超过180mm，安装时不会因为迎风面积过大带来额外的风阻偏差，也不会因为尺寸过大在高空安装时增加风载荷风险。设计过程中还需要考虑材料的耐候性，风杯和底座选用ABS或者改性尼龙材质，兼顾轻量化和抗紫外线老化能力，金属转轴采用304不锈钢材质，避免长期户外使用出现锈蚀，影响转动灵活性。在实际应用场景里，这类结构除了配套常规气象站使用，还可以安装在塔吊、户外起重设备上，实时监测作业面的风速，当风速超过设备作业阈值时触发预警，保障高空作业安全；

　　也可以安装在农业大棚的通风口位置，联动通风卷帘的启闭，根据实时风速调整通风口开度，避免大风掀棚或者通风不足的问题。结构的旋转部件没有外露的电线或者易缠绕部件，在农田、矿区等有飞絮、扬尘的场景下运行，不会出现杂物缠绕转轴导致的测量失效问题。做三维结构设计时，要重点校验风杯旋转时的运动包络，确保三个风杯在全旋转周期内不会和底座、安装支架产生干涉，同时要核算不同风速下的转轴受力，确保轴承的额定动载荷满足12级大风下的冲击受力要求，避免极端大风天气下风杯变形或者转轴断裂。风杯的内壁做了圆弧过渡处理，不会出现应力集中点，长期受交变风力作用下不会出现杯体开裂的问题；底座的安装孔位做了沉头设计，固定螺栓安装后头部不会突出底座表面，避免产生额外的紊流影响风杯附近的气流场，保证测量精度。
