内置弹簧压紧式摩擦联轴器结构设计

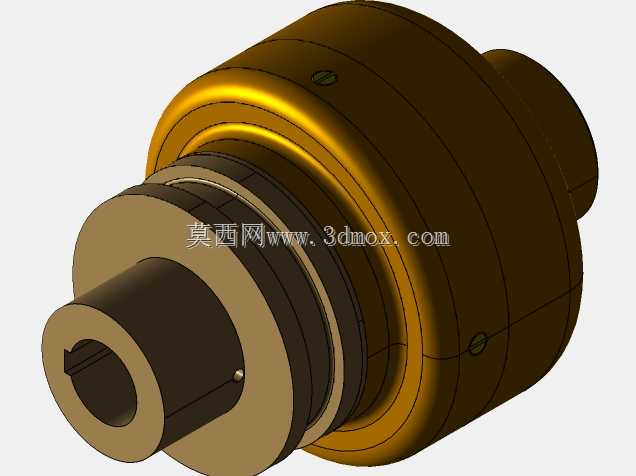

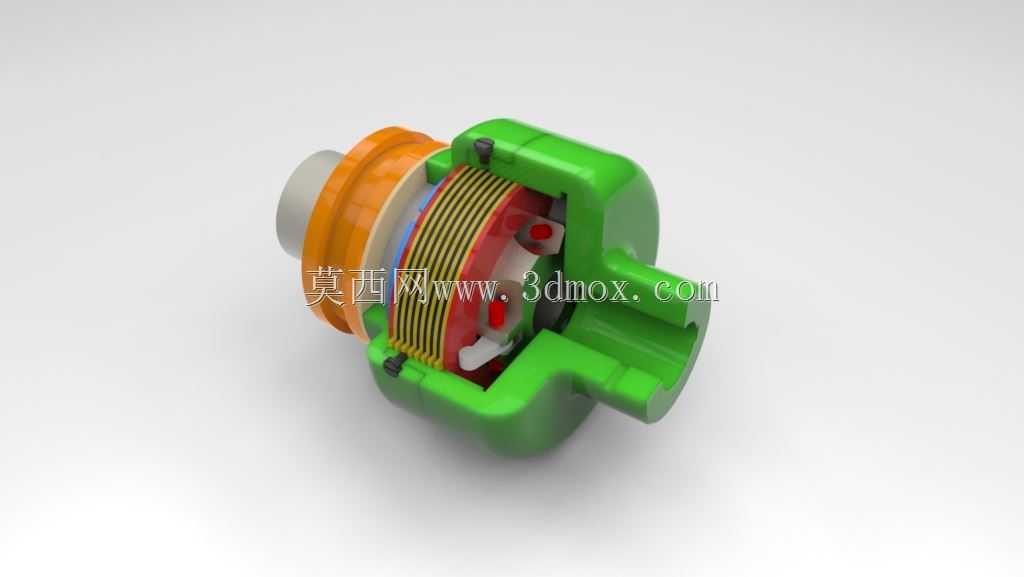

　　在常规工业传动系统的轴系连接场景中，摩擦联轴器的应用覆盖了从轻载输送设备到中载冶金辅机的多个工况区间，这类部件不需要像刚性联轴器那样要求两轴具备极高的对中精度，同时能依靠接触面的摩擦力矩完成动力传递，在负载超出设计阈值时还能通过接触面打滑实现过载保护，避免后端传动部件因冲击载荷出现断轴、齿轮崩齿等失效问题。这款摩擦联轴器采用轴向内置弹簧的压紧结构，整体为对称剖视呈现的同轴布局，左右两端分别设置轴孔用于对接主动轴与从动轴，外壳为一体化的包覆式结构，将摩擦副、压紧弹簧、拨叉调节部件全部容纳在腔体内部，既可以避免车间内的金属切屑、粉尘落入摩擦接触面导致摩擦系数波动，也能防止润滑脂外泄污染周边设备。从结构设计逻辑来看，

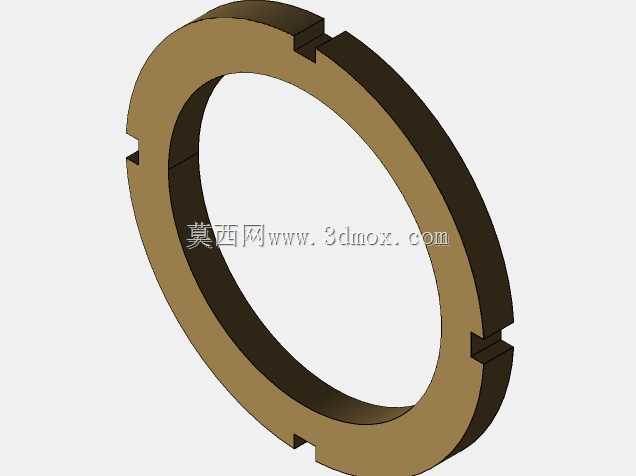

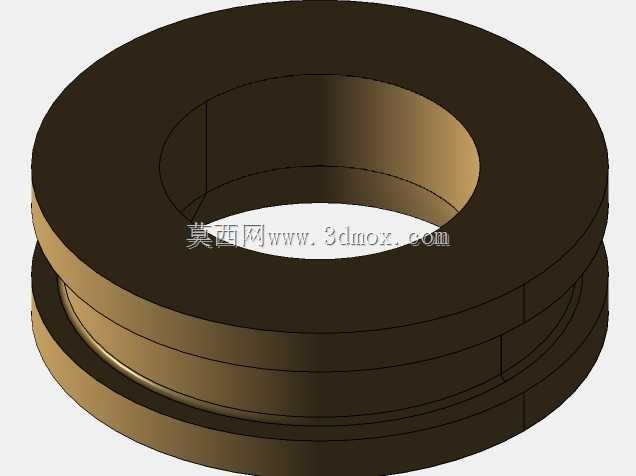

　　摩擦副采用多片叠装的摩擦片组设计，主动侧摩擦片与主动轴套通过花键配合实现周向固定，可沿轴向小幅滑移，从动侧摩擦片与从动外壳通过卡槽配合，同样具备轴向滑移余量，多片叠装的形式可以在有限的径向尺寸内最大化摩擦接触总面积，在相同压紧力下提升可传递的额定扭矩，相比单片式摩擦联轴器，同扭矩规格下的径向尺寸能缩小30%左右，更适合安装空间受限的设备布局。压紧机构采用周向均匀布置的圆柱螺旋弹簧，弹簧的预压缩量通过端盖的轴向位置进行校准，设计时需要根据目标传递扭矩计算所需的总轴向压紧力，再匹配弹簧的刚度系数与预压量，确保在额定负载下摩擦片之间不会出现打滑丢转，而当负载扭矩超过设计阈值时，摩擦片之间产生相对滑动，切断动力传递路径，

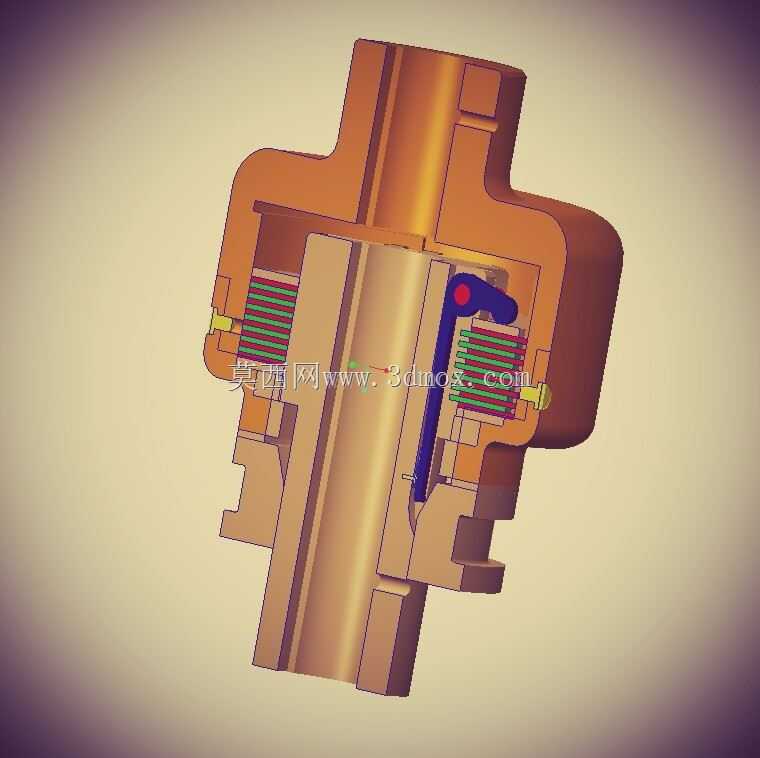

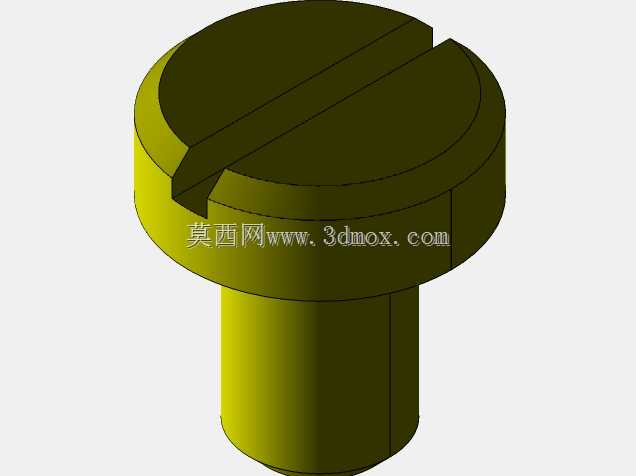

　　保护上下游的传动部件。结构中设置的拨叉部件主要用于摩擦扭矩的手动调节与离合操作，拨叉的弧形端头卡接在摩擦片组的压盘卡槽内，外部可连接操纵杆实现轴向拨动，需要断开传动时，拨叉推动压盘克服弹簧力向外侧移动，摩擦片组之间的压力消失，主从动端即可实现动力分离，适合需要频繁点动、空载启动的设备工况。从安装边界来看，这款联轴器的轴向总长度适配常规轴系的预留安装间距，两端轴孔的直径公差按照过渡配合设计，装配时可通过键连接或者锁紧螺钉实现与轴的周向固定，外壳的最大外圆直径需要匹配安装位置的径向空间，避免运转时与周边的机架、护罩产生运动干涉。实际选型应用时，需要根据传动系统的额定扭矩、轴径、最高转速来匹配对应规格的摩擦联轴器，

　　同时要考虑工况的冲击系数，对于启动频繁、存在瞬时冲击载荷的场景，需要将弹簧预紧力调整到对应区间，既要保证正常运转时不打滑，也要确保过载时能及时触发打滑保护。摩擦片的材质选择也需要匹配工况环境，常规工况下采用铜基粉末冶金摩擦片，具备耐磨性能好、摩擦系数稳定的特点，在有腐蚀介质的环境中则需要更换为不锈钢基摩擦片，同时弹簧表面要做防腐处理，避免锈蚀导致弹力衰减影响扭矩传递稳定性。日常维护时，不需要完全拆解联轴器，仅需要定期检查端盖的锁紧状态，确认弹簧预紧力没有出现变化，同时观察外壳表面的温度，如果运转时出现异常升温，大概率是摩擦片之间出现了异常滑磨，需要停机检查摩擦片的磨损量，当摩擦片总磨损量超过设计阈值时，需要成组更换摩擦片，避免因摩擦片厚度不足导致压紧力下降，出现传递扭矩不足的问题。在三维建模过程中，所有配合面的公差都按照机械设计手册的推荐值设定，摩擦片与轴套、外壳的配合采用间隙配合，保证轴向滑移顺畅无卡滞，弹簧的安装长度按照预压缩后的尺寸建模，还原实际装配时的弹簧状态，拨叉与压盘的配合位置预留足够的间隙，避免运转过程中拨叉与压盘出现摩擦干涉。
