带加强筋法兰式铸造连接壳体结构

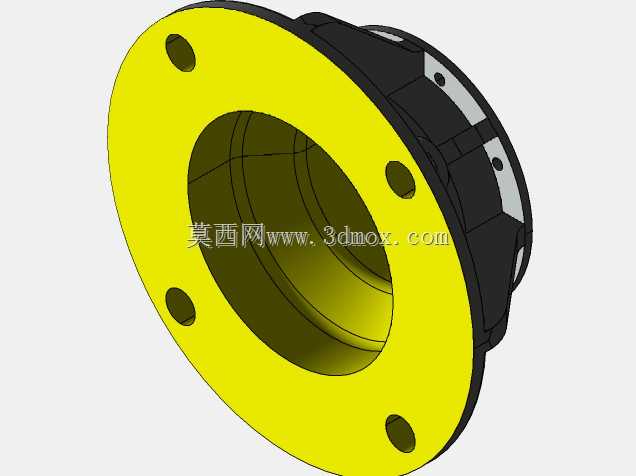

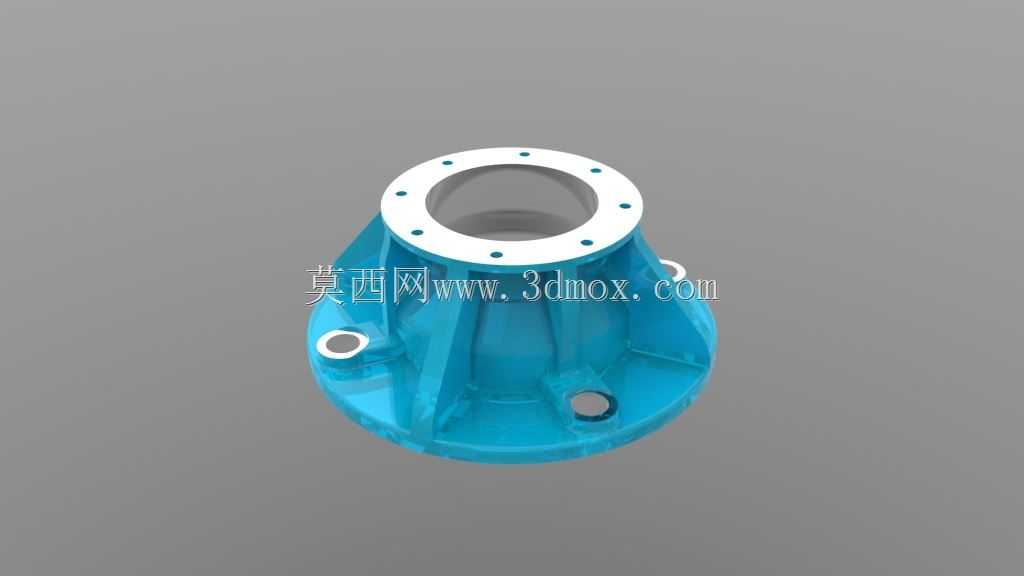

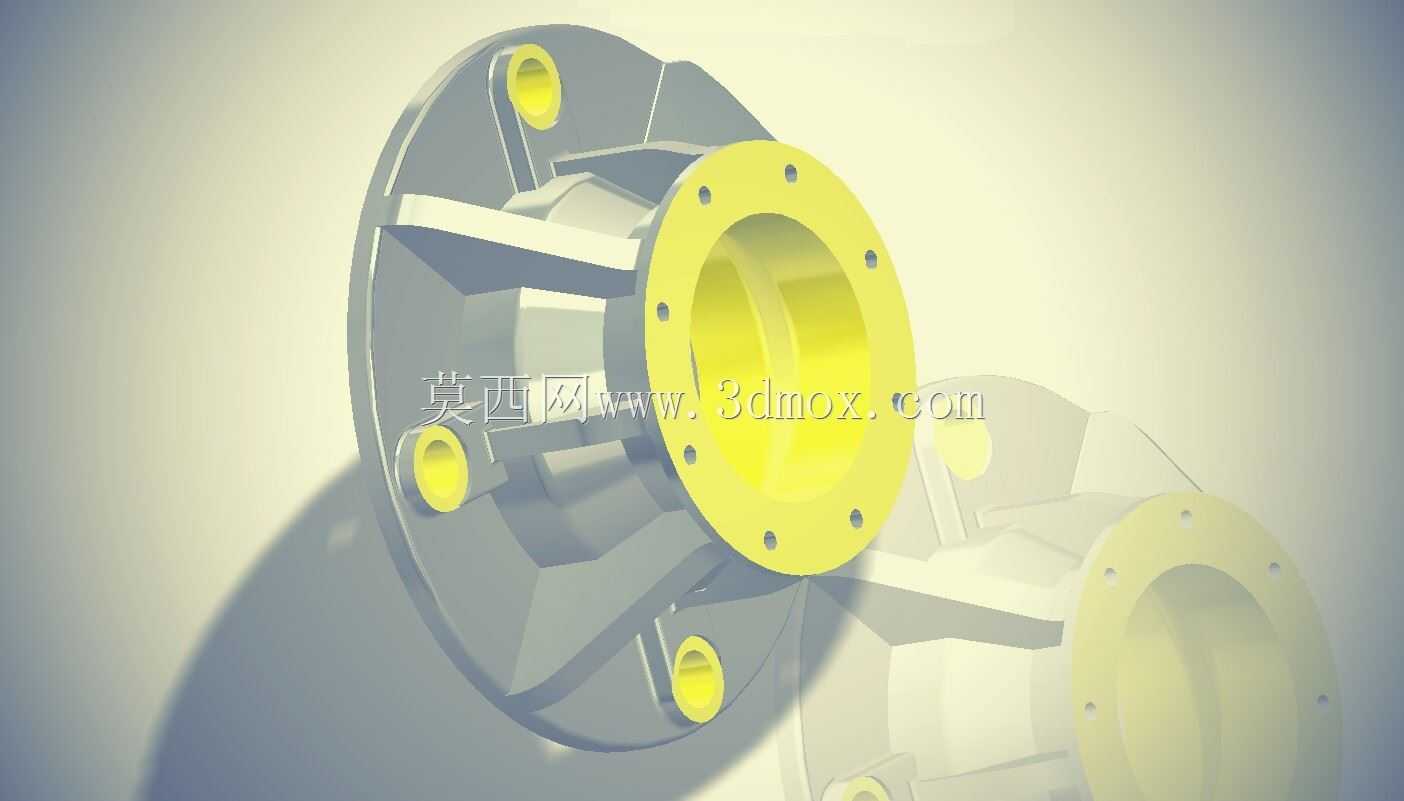

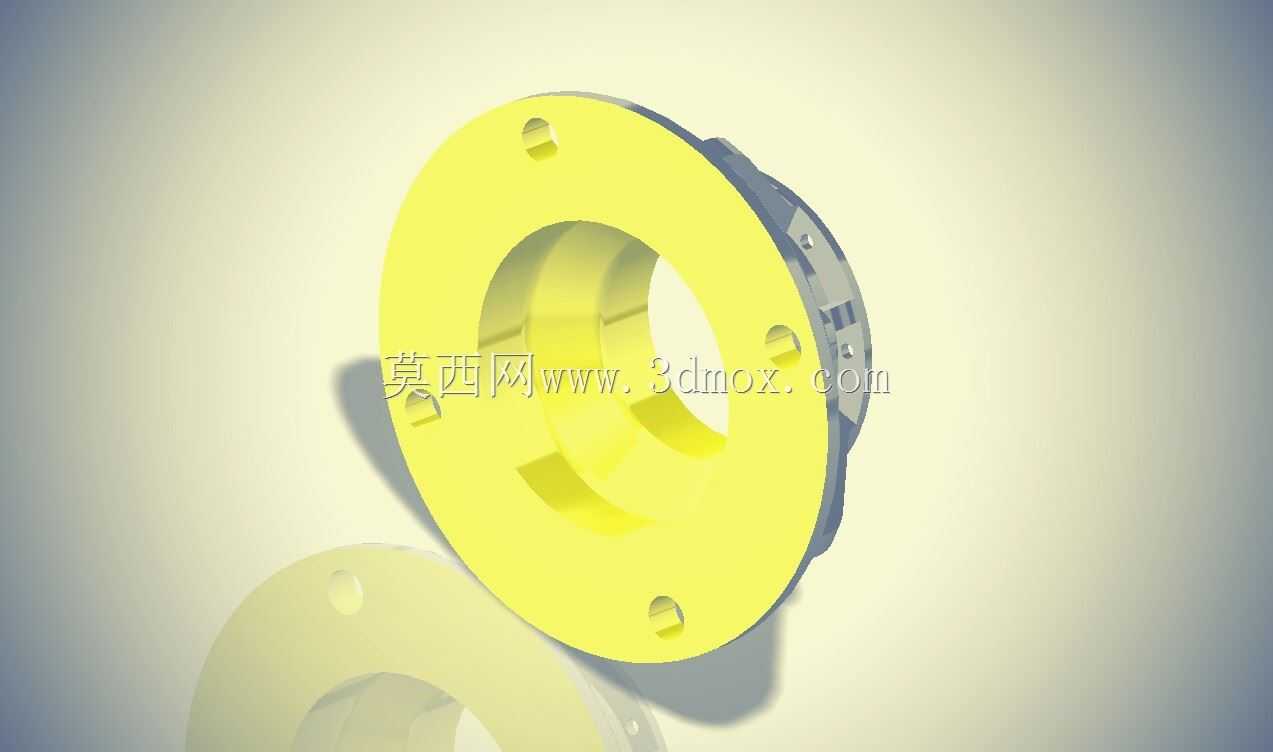

　　这类带周向安装孔的法兰式铸造壳体，在流体输送管路、动力传动端的连接场景中应用十分普遍，常见于泵阀进出口对接、减速机输出端密封连接、通风管道的硬连接工位，承担着介质导流、部件定位、载荷分散的多重作用。从结构设计逻辑来看，主体采用回转体构型适配同轴对接需求，法兰端面上均匀分布的通孔是为了配合螺栓实现周向均匀压紧，避免局部密封失效，相邻螺栓孔的间距经过排布优化，既保证足够的压紧力覆盖密封面全域，又不会因为孔位过密削弱法兰本体的结构强度。壳体外侧分布的径向加强筋，并非随意设置的结构，一方面是为了在不额外增加整体壁厚的前提下提升壳体的刚性，降低铸造冷却过程中的变形量，另一方面可以在设备运行过程中分散管路振动带来的交变应力，

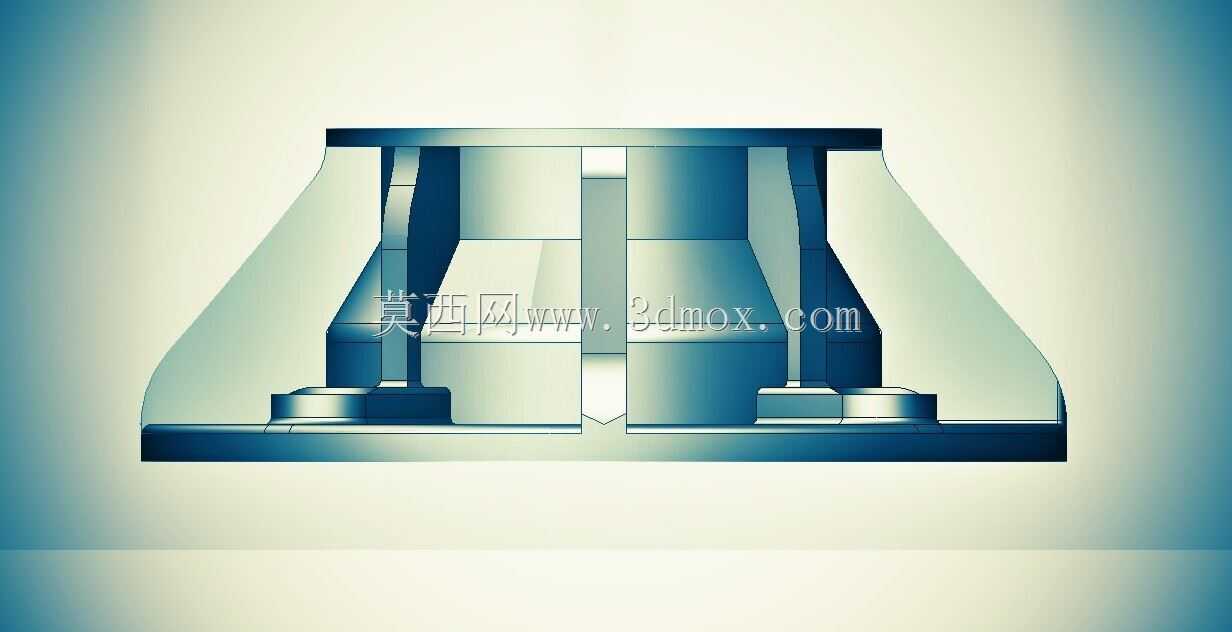

　　避免应力集中在法兰与筒体的衔接圆角处产生疲劳裂纹。从安装边界来看，法兰端面的密封面宽度需要匹配对应压力等级的密封垫片尺寸，筒体的内孔直径要和对接管路的通径保持一致，减少介质流动过程中的局部阻力损失，壳体的轴向长度需要预留出密封件安装、螺栓拧紧操作的空间，避免现场装配时出现工具无法操作的问题。铸造工艺层面的设计考量也融入在结构细节里，所有的转角位置都采用了圆角过渡，避免铸造时出现冷隔、缩孔缺陷，同时减少应力集中；壳体的壁厚保持均匀过渡，避免厚大截面产生铸造缩松，外侧的凸台结构是为了对应侧部接口的安装需求，凸台高度要满足侧部连接件的螺纹旋合长度要求，同时不会和主法兰的螺栓安装空间产生干涉。在实际工况适配中，这类壳体如果用于承压流体场景，

　　法兰端面的平面度有严格要求，加强筋的排布方向要顺着介质流动和载荷传递的方向，避免筋板位置产生涡流或者额外的载荷偏转；如果用于传动端的连接防护，壳体内腔需要预留出轴承、密封件的安装定位台阶，内壁的粗糙度要满足装配要求，避免运转过程中出现部件剐蹭。很多现场装配出现的密封泄漏问题，往往和法兰面的平面度超差、螺栓预紧力不均匀有关，在建模阶段就需要把法兰背面的螺母贴合面做平，保证螺栓压紧时受力垂直于密封面，同时筋板的位置要避开螺栓的拧紧操作空间，方便现场使用扭矩扳手按对角顺序紧固。侧部的凸台接口通常用于安装测压接头、排气阀或者放油螺塞，凸台的位置要选在壳体的合理方位，比如排气接口要设在壳体腔体的最高位置，放油接口设在最低位置，

　　方便后期设备维护时的操作。整个结构的设计没有冗余的特征，每一处几何结构都对应着实际的功能需求，从铸造工艺性、装配便利性、工况承载能力多维度做了平衡，既满足批量铸造生产的工艺要求，又能在实际运行中承受管路的重量、介质的压力以及设备运行的振动载荷，保证长期使用的结构可靠性。
