航空螺旋桨流线型防护外罩结构设计

　　这款螺旋桨防护构件主要应用于小型通航飞行器、工业级多旋翼无人机以及部分高速水面航行器的动力端防护场景，核心作用是在螺旋桨高速旋转作业时，既隔绝外部异物直接撞击桨叶引发的结构损伤，也能通过流线型的外形设计降低动力段的空气阻力，同时避免旋转的桨叶直接接触周边人员或设备，降低作业过程中的安全隐患。从实际使用场景来看，在低空作业的植保无人机、航测无人机上，这类防护结构需要兼顾轻量化与抗冲击性能，既要避免飞行过程中剐蹭树枝、电线等障碍物损坏桨叶，也不能因为自身重量过大增加动力负载影响续航；在小型运动类通航飞机上，这类防护整流结构还需要配合机身整体气动布局，梳理螺旋桨后部的紊乱气流，降低飞行过程中的气动噪音，同时减少气流对机身尾部操纵面的干扰。

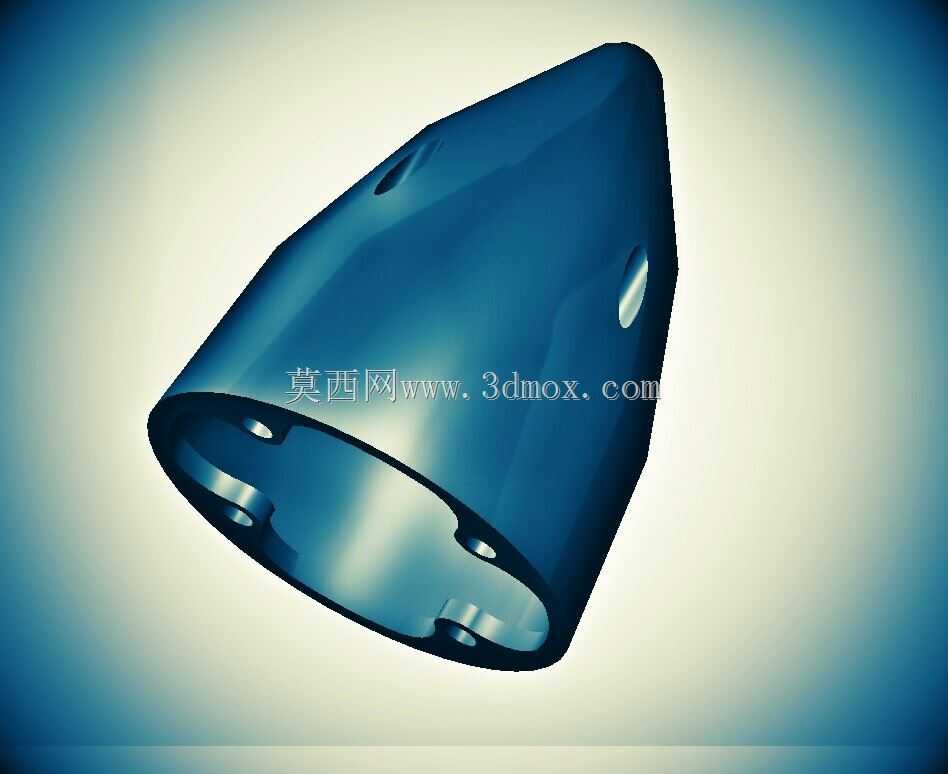

　　从功能特性上看，该防护结构采用一体化变曲率曲面设计，整体呈前窄后宽的锥台形态，曲面过渡全程保持G2连续，没有突兀的折角或棱边，能够让迎面而来的气流顺着曲面平滑流向结构后方，避免气流在结构表面产生分离形成压差阻力。结构表面预留的多个异形开孔，并非简单的减重设计，而是经过流场仿真验证的泄压与安装定位结构：靠近前端的小型开孔用于平衡防护结构内外的气压差，避免高速飞行时结构内部形成负压导致壳体变形；靠近大端开口的几个带定位槽的开孔，是与螺旋桨桨毂、动力电机安装座配合的固定点位，安装时可以通过这些点位快速定位，保证防护结构与螺旋桨的同轴度，避免高速旋转时出现偏心震动。

　　设计过程中首先需要匹配对应螺旋桨的旋转直径与桨毂安装尺寸，确定防护结构的最小内部包容边界：内部空腔需要预留足够的安全间隙，保证螺旋桨在最大转速下出现小幅形变时，也不会与防护壳体内壁发生剐蹭，同时还要考虑不同温度环境下壳体材料的热胀冷缩量，预留合理的膨胀间隙。外形设计阶段需要结合动力端的输出功率与常用作业速度，调整锥台的收敛角度：收敛角度过小会导致结构整体长度过长，增加不必要的重量与空气摩擦阻力；收敛角度过大则会导致气流在曲面中后段出现分离，反而增加气动阻力，甚至引发结构震颤。经过多轮流场仿真迭代，最终确定的曲面曲率能够在常用作业速度区间内，将结构自身的气动阻力控制在较低水平，同时引导气流平稳流向螺旋桨盘面，提升螺旋桨的进气效率，间接提升动力系统的整体输出效率。

　　安装边界方面，该防护结构的大端开口尺寸完全匹配对应规格的桨毂安装法兰，固定点位的孔位公差控制在±0.1mm范围内，既可以通过螺栓直接固定在电机前端盖或发动机桨毂安装座上，也可以配合快拆卡扣结构实现快速拆装，方便日常作业中检查桨叶状态、清理缠绕的杂物。结构壁厚根据不同部位的受力情况做了差异化设计：前端迎撞区域壁厚稍大，能够承受飞行过程中细小砂石、雨滴的持续冲击；中后段曲面壁厚适当减薄，在保证结构刚度的前提下尽可能降低整体重量，避免动力段的转动惯量过大影响电机的响应速度。在结构的内壁还设计了多条沿轴向分布的隐形加强筋，加强筋完全贴合曲面内壁的曲率走向，不会破坏外部的流线型外形，同时能够大幅提升壳体的抗形变能力，即使受到侧向的冲击力，也不容易出现开裂或凹陷变形。

　　从实际工程应用的角度出发，这类防护结构的设计不能只追求气动外形的流畅，还要充分考虑实际使用中的维护需求：结构表面没有难以清理的凹槽或死角，日常作业后沾染的灰尘、污渍可以直接用高压水枪冲洗干净；固定点位全部设计在结构的大端端面，拆装时不需要额外的专用工具，普通运维人员就可以快速完成更换作业。针对不同的使用场景，还可以在该结构的基础上调整材料选型：用于高速飞行器时可以选用高强度碳纤维复合材料，进一步降低重量提升结构强度；用于近地面作业的工业无人机时，可以选用增韧改性的工程塑料，在控制成本的同时提升抗冲击性能；用于水面航行器的螺旋桨防护时，可以选用耐海水腐蚀的合金材料，提升结构在高湿高盐环境下的使用寿命。
