带仿生叶片结构的图形卡推进散热组件

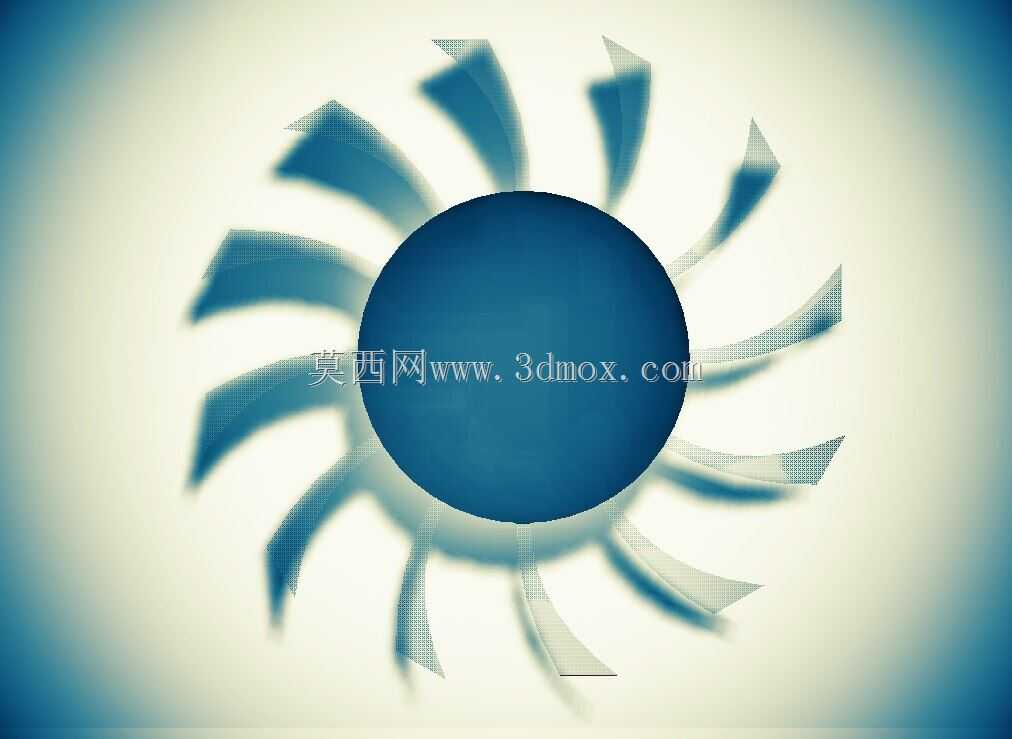

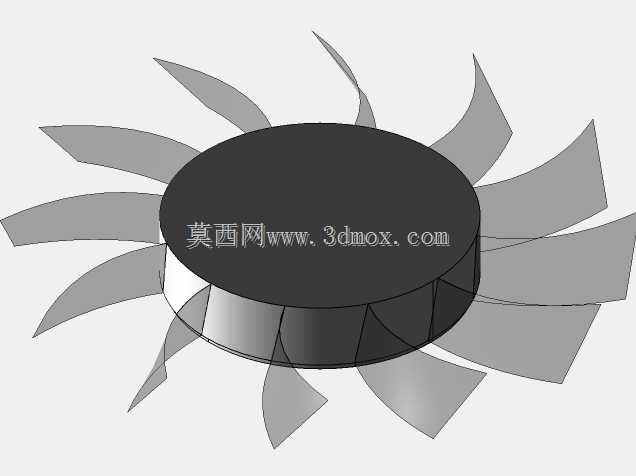

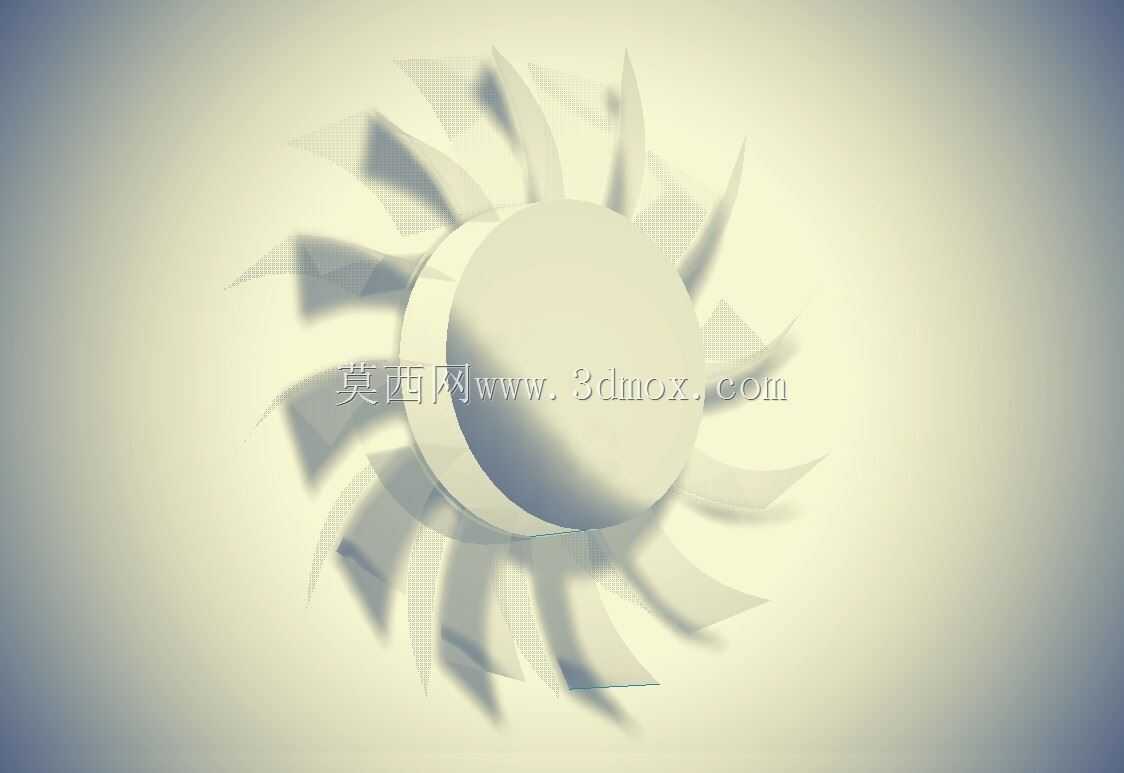

　　做过消费电子散热结构设计的工程师都清楚，图形卡的风冷推进组件是决定核心芯片热稳定性的核心部件之一，这类部件的设计从来不是简单画个叶片做旋转阵列就能落地的，要平衡风量、风压、转动噪音、安装边界、动平衡精度多个维度的约束。先从实际应用场景说起，这类推进组件主要搭载在桌面级独立图形卡的散热模组上，紧贴核心散热鳍片组的出风口侧，工作时通过高速旋转带动空气定向流动，把鳍片上蓄积的热量快速带出机箱内部，避免图形核心、显存颗粒、供电模块因为长时间高负载出现过热降频，甚至触发硬件过温保护。很多刚入行的结构设计师容易把这类推进部件和普通机箱风扇混为一谈，实际上两者的工况约束差异极大：机箱风扇的安装空间充裕，对风压要求低，主要做机箱内部的整体空气循环；而图形卡上的推进组件安装空间被PCB板、散热鳍片、机箱挡板、显卡金属外壳多重限制，轴向安装厚度往往被压缩到十几毫米的区间，同时还要克服密集鳍片带来的风阻，对叶片的曲面设计、轮毂的占比控制都有更严苛的要求。从功能特性上看，这款推进组件采用了仿生类太阳花的放射状叶片布局，叶片边缘做了不规则的切角处理，不是常规的等宽等距直叶片结构，这种设计的核心考量是打散叶片旋转时产生的周期性气流涡流，降低特定频段的风切噪音，同时在有限的转速区间内提升有效风压，让气流能够穿透厚度更大的铝制鳍片组，不会出现气流在鳍片表面打滑、热量淤积的问题。轮毂部分做了圆弧过渡的凸起造型，一方面是为了容纳内置的转子磁环与轴承安装位，保证转动部件的同轴度，

　　减少高速旋转时的径向跳动，另一方面圆弧面可以引导中心区域的气流向叶片外缘平滑扩散，避免轮毂正下方出现气流死区，提升整个扇面的送风效率。说到设计思路，这类推进组件的叶片曲面是通过多轮流体仿真迭代出来的，每个叶片的安装角从根部到外缘做了连续的渐变调整：靠近轮毂的根部区域安装角更大，因为根部线速度低，大安装角可以提升低线速度区域的气流推动能力；靠近外缘的区域线速度高，适当减小安装角可以降低风阻，减少不必要的功率损耗，同时控制叶片外缘的线速度在安全阈值内，避免高速旋转时叶片因为离心力出现形变，甚至产生断裂风险。叶片表面做了细微的网格状导流纹理，不是为了装饰效果，这些微纹理可以打乱叶片表面的附面层气流，减少气流在叶片表面的分离，降低紊流带来的能量损耗，同时进一步压低工作噪音。再说到安装边界的尺寸控制，这类推进组件的外径是严格匹配图形卡散热模组的鳍片覆盖范围的，既不能做的太小导致鳍片边缘区域没有气流覆盖，出现散热盲区，也不能做的太大超出PCB板的安装边界，和机箱内部的其他部件比如内存、主板散热装甲产生干涉。轴向厚度上，组件的总厚度要控制在散热外壳的预留空间内，轮毂后侧要预留足够的间隙容纳电机定子与驱动电路板，叶片前缘和鳍片之间要保留3到5毫米的缓冲间隙，避免转动时叶片和鳍片产生剐蹭，同时这个间隙也能让进入鳍片的气流更加均匀，不会因为叶片离鳍片太近产生局部风压过高、其他区域风量不足的问题。在实际的结构校核过程中，还要考虑动平衡的设计，

　　每个叶片的质量偏差要控制在毫克级，轮毂上预留了动平衡配平的卡槽，生产时可以通过添加微小的配重块调整整个旋转组件的质心，让质心落在旋转轴线上，避免高转速时产生振动，这些振动不仅会产生额外的噪音，长期使用还会加速轴承的磨损，缩短整个散热组件的使用寿命。另外，叶片的材质选择上一般会采用添加了玻纤的改性工程塑料，这种材质的刚性足够，高温环境下的形变量小，在图形卡长时间高负载、鳍片附近温度达到六十到七十摄氏度的工况下，不会因为高温出现叶片变软、形变的问题，保证长时间工作的结构稳定性。很多人在建模这类部件的时候容易忽略叶片和轮毂的连接过渡，实际上叶片根部和轮毂衔接的位置做了圆角过渡处理，避免应力集中，因为高速旋转时叶片根部承受的离心力最大，

　　如果是直角衔接，长期交变应力作用下很容易出现根部开裂的问题，圆角过渡可以分散应力，提升结构的抗疲劳强度。从实际使用的角度看，这类推进组件的转速区间一般在每分钟几百转到两千多转，会根据图形核心的温度动态调整，所以设计时还要考虑不同转速下的性能表现，不能只追求最高转速下的风量，还要兼顾低转速下的静音表现，毕竟日常办公、网页浏览这类低负载场景下，用户对噪音的敏感度远高于极限负载时的散热表现。叶片的数量选择也不是随意确定的，叶片太少会导致风量风压不足，气流脉动大，噪音高；叶片太多会增加转动阻力，提升电机的负载，同时相邻叶片之间的气流干扰会加剧，反而降低送风效率，这款组件采用的多叶片布局是在平衡了风量、风压、噪音、电机负载之后的优化结果，能够在有限的功耗输入下，实现最优的散热效率。
