双联同轴传动双齿轮结构设计

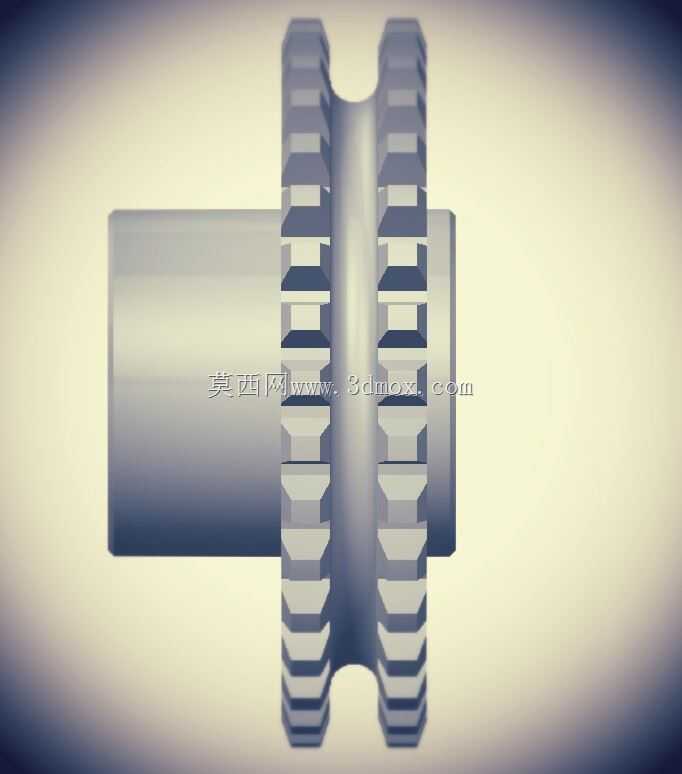

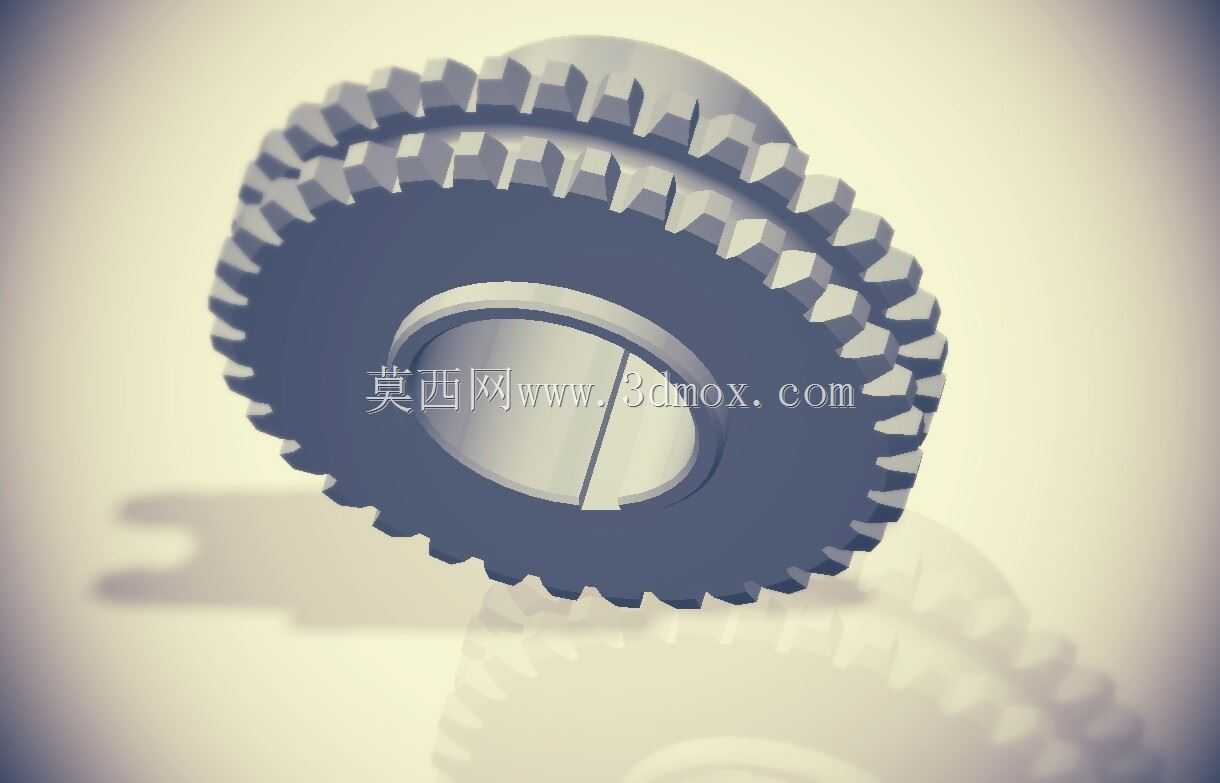

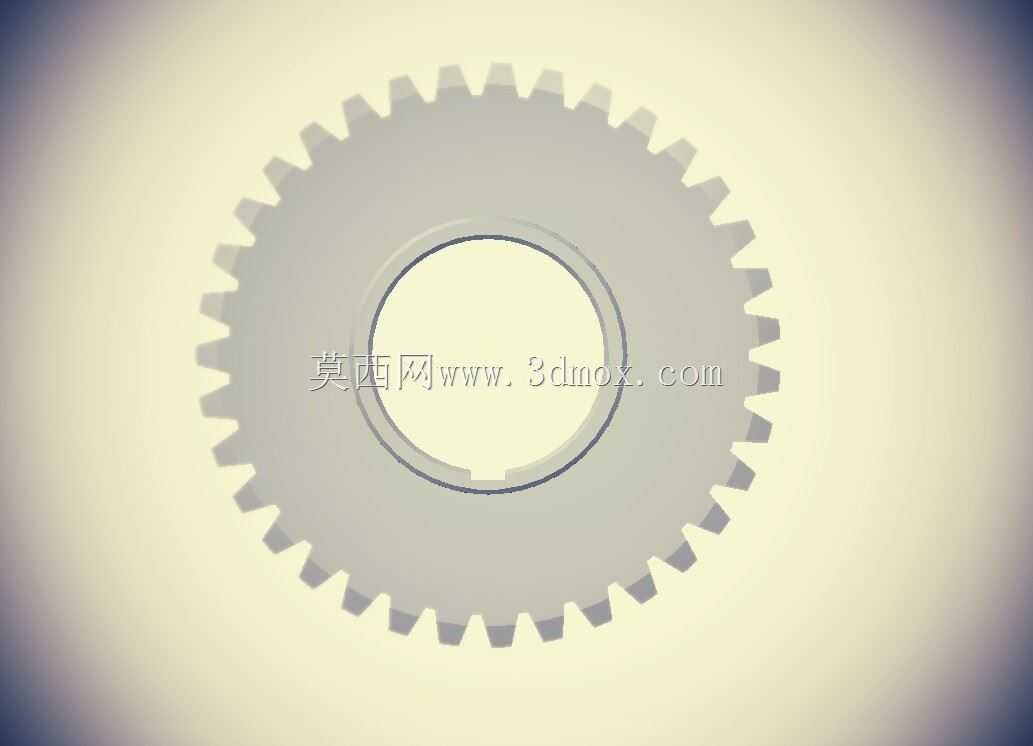

　　在机床主轴进给箱、小型农用机械变速机构、轻工包装设备的传动链路里，这类双联一体的双齿轮结构是非常常见的传动零件，区别于两个独立齿轮叠装的方案，一体结构的双齿轮能从根源上消除两个齿圈之间的装配同轴度误差，避免高速运转时两个齿圈因装配错位产生的啮合冲击，在紧凑安装空间里实现两档不同传动比的动力传递，不需要额外增加轴向定位零件来固定两个齿轮的相对位置。从实际使用场景来看，这类双齿轮多安装在滑移变速的花键轴上，通过拨叉拨动齿轮沿轴向滑动，让不同直径的齿圈分别和对应传动轴上的固定齿轮啮合，以此切换输出轴的转速与扭矩，在中小功率的传动系统里，这种结构比独立滑移齿轮组的轴向占用空间小30%左右，非常适合安装边界受限的紧凑型设备内部。

　　设计这类双齿轮的时候，首先要确认两个齿圈的模数、齿数匹配对应的传动比要求，两个齿圈之间的退刀槽宽度要满足加工时的刀具退刀需求，插齿加工时退刀槽宽度不能小于插齿刀的最小切削行程宽度，滚齿加工时也要预留足够的出刀空间，避免加工时刀具刮伤相邻齿圈的齿面。齿部的参数设计要匹配啮合齿轮的参数，压力角统一采用20度标准值，齿顶高系数取1，顶隙系数取0.25，保证啮合时的齿侧间隙在合理范围内，既不会因为间隙过大产生传动回差，也不会因为间隙过小出现运转卡滞、齿面磨损加剧的问题。齿轮内孔的设计要和安装轴的配合公差匹配，采用花键连接时，花键的定心方式优先选择大径定心，保证滑移时的导向精度，沿轴向滑动时不会出现卡滞，内孔的表面粗糙度要控制在Ra1.

　　6以内，减少滑动时的摩擦阻力。两个齿圈的端面跳动和径向跳动公差要控制在7级精度以内，保证运转时的动平衡性能，避免高速转动时出现额外的振动，影响整个传动系统的稳定性。齿轮的轮毂部分厚度要满足强度要求，传递额定扭矩时不会出现轮毂开裂的问题，轮毂的外径要小于小齿圈的齿根圆直径，避免装配时和相邻零件产生干涉。从安装边界来看，这类双齿轮的轴向总长度要匹配变速箱内的拨叉行程，两个齿圈的外径差要保证换挡时一个齿圈完全脱离啮合后，另一个齿圈才能进入啮合位置，避免出现同时啮合两个齿轮的打齿问题。齿端要做15度的倒角处理，方便换挡时的齿圈导入啮合，减少换挡时的齿端冲击，延长齿轮的使用寿命。在实际选型替换时，要注意核对两个齿圈的齿向，

　　两个齿圈均为直齿结构，不需要考虑螺旋角的匹配问题，安装时要保证齿轮的轴向定位准确，滑移到每个档位时，齿圈的啮合宽度要达到全齿宽的90%以上，避免局部啮合导致的齿面应力集中，出现断齿、点蚀等失效问题。日常维护中，这类齿轮所在的传动箱要保证润滑油位充足，油液浸没到大齿圈的1-2个齿高位置，让啮合齿面能得到充分的润滑，减少齿面磨损，运转时如果出现异常的啮合噪音，要首先检查两个齿圈的啮合间隙是否正常，花键配合是否出现磨损松旷，及时调整更换避免故障扩大。
