水电站大型尾水管结构三维设计

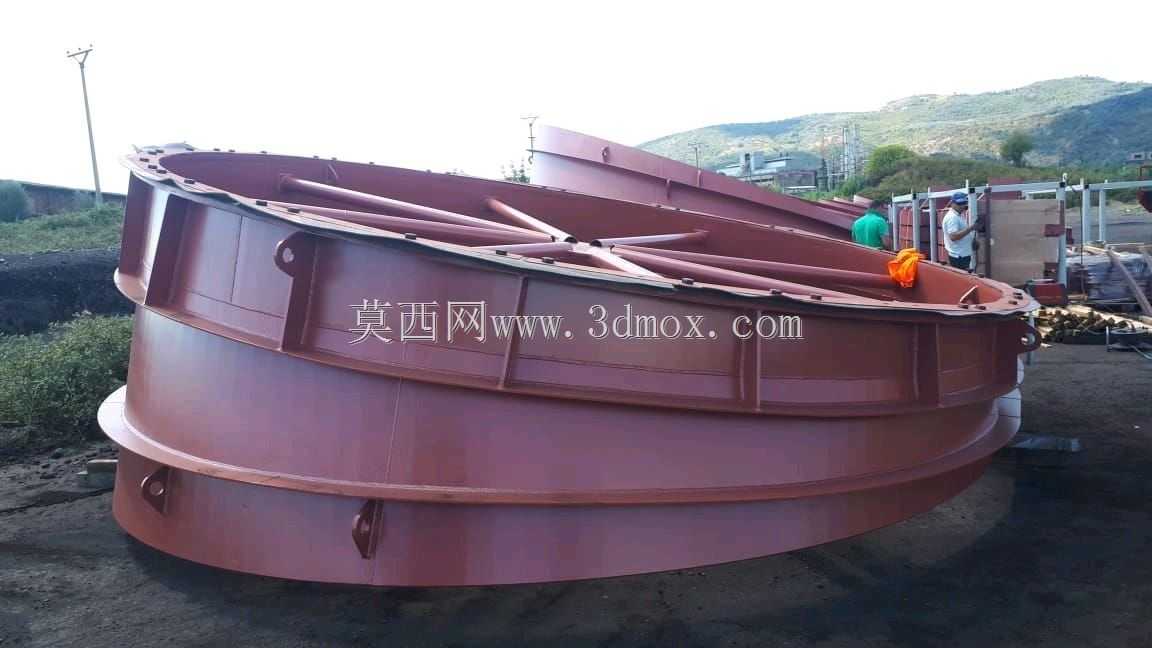

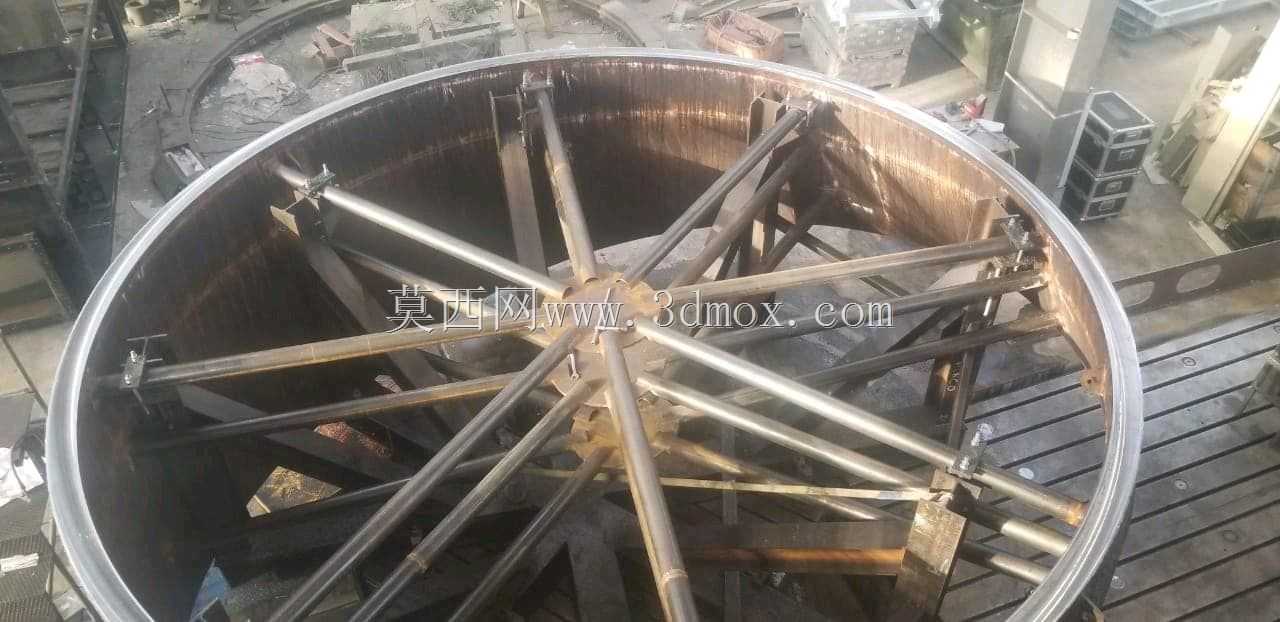

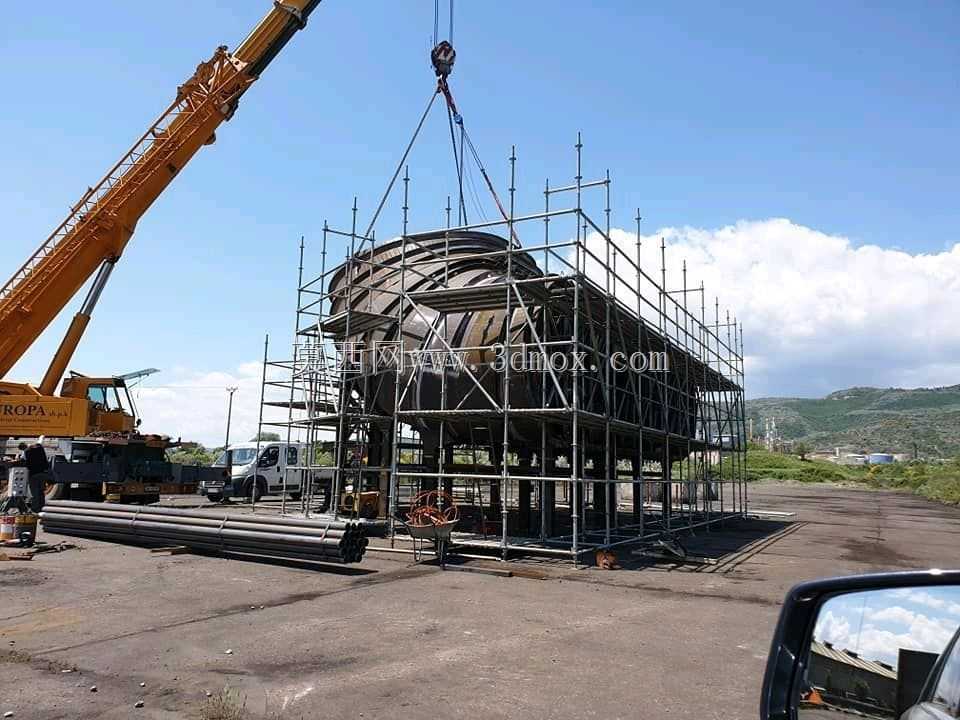

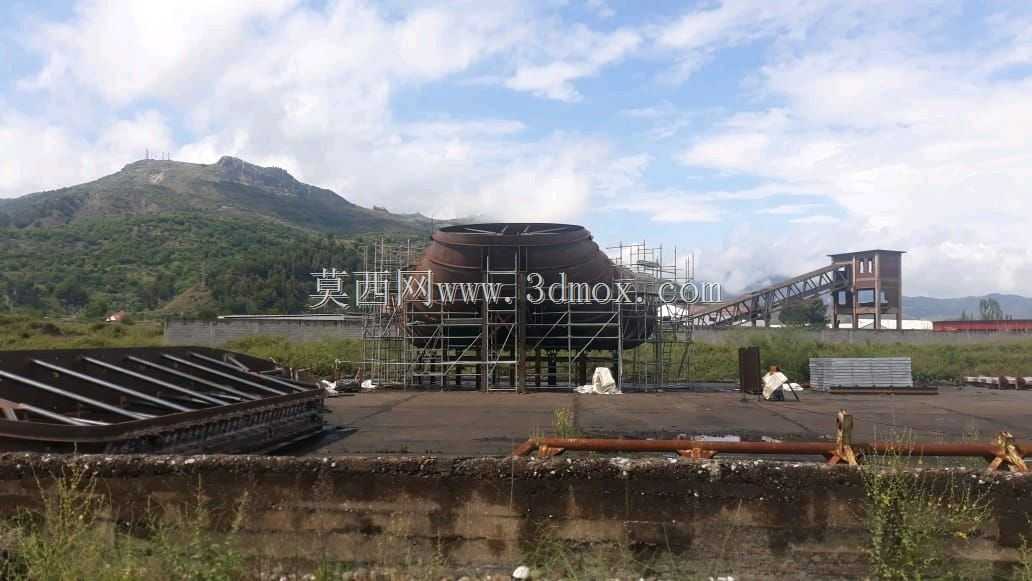

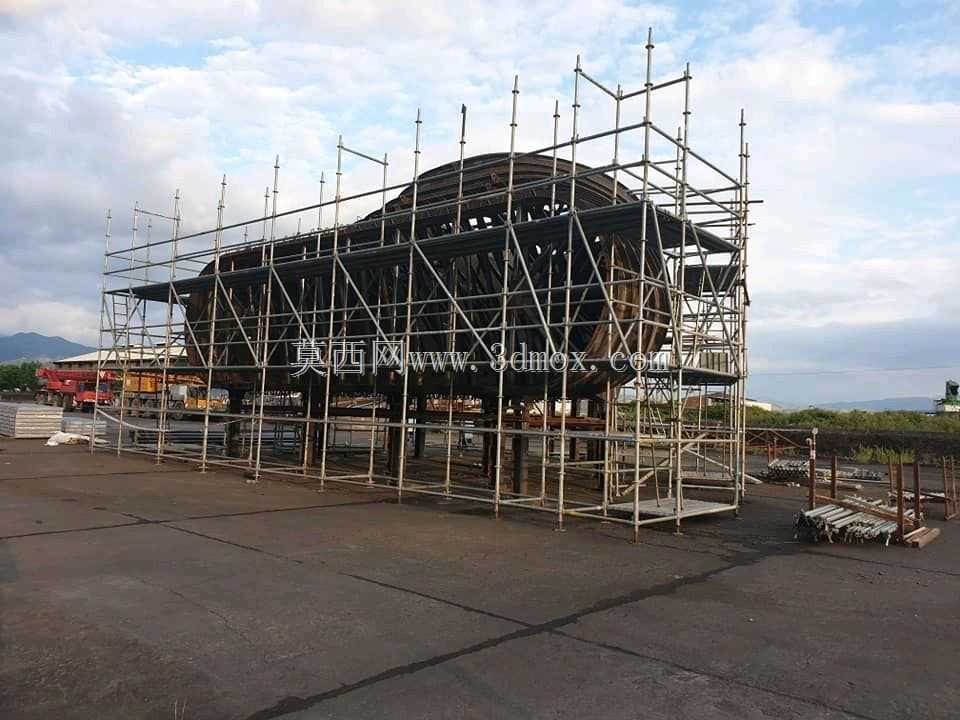

　　在水电站水力发电机组的布置体系中，尾水管是衔接水轮机转轮出口与下游尾水渠的核心过流部件，其结构设计的合理性直接决定了水轮机组的能量回收效率与运行稳定性，是水电厂厂房布置阶段需要重点校核的大型非标构件。不同于常规管路类部件的规则形态，尾水管的流道形态需要匹配水轮机转轮的出流特性，从转轮出口的圆形断面逐步过渡到与尾水渠衔接的矩形断面，整个扩散段的线型需要经过多轮水力计算优化，既要保证水流能够平顺扩散，将转轮出口的剩余动能最大限度转化为压能回收，又要避免流道内出现大范围的脱流、涡带，防止机组运行过程中产生异常振动。从现场安装的实际场景来看，这类大型尾水管多采用钢板分节卷制焊接成型，单节构件的重量往往达到数十吨，

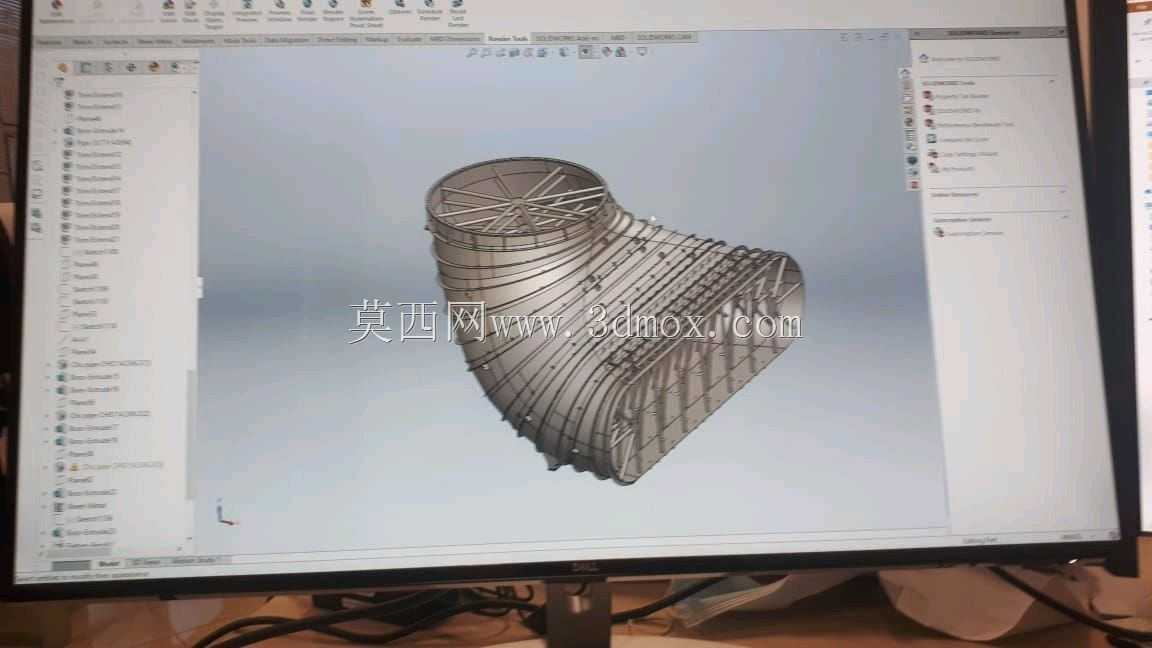

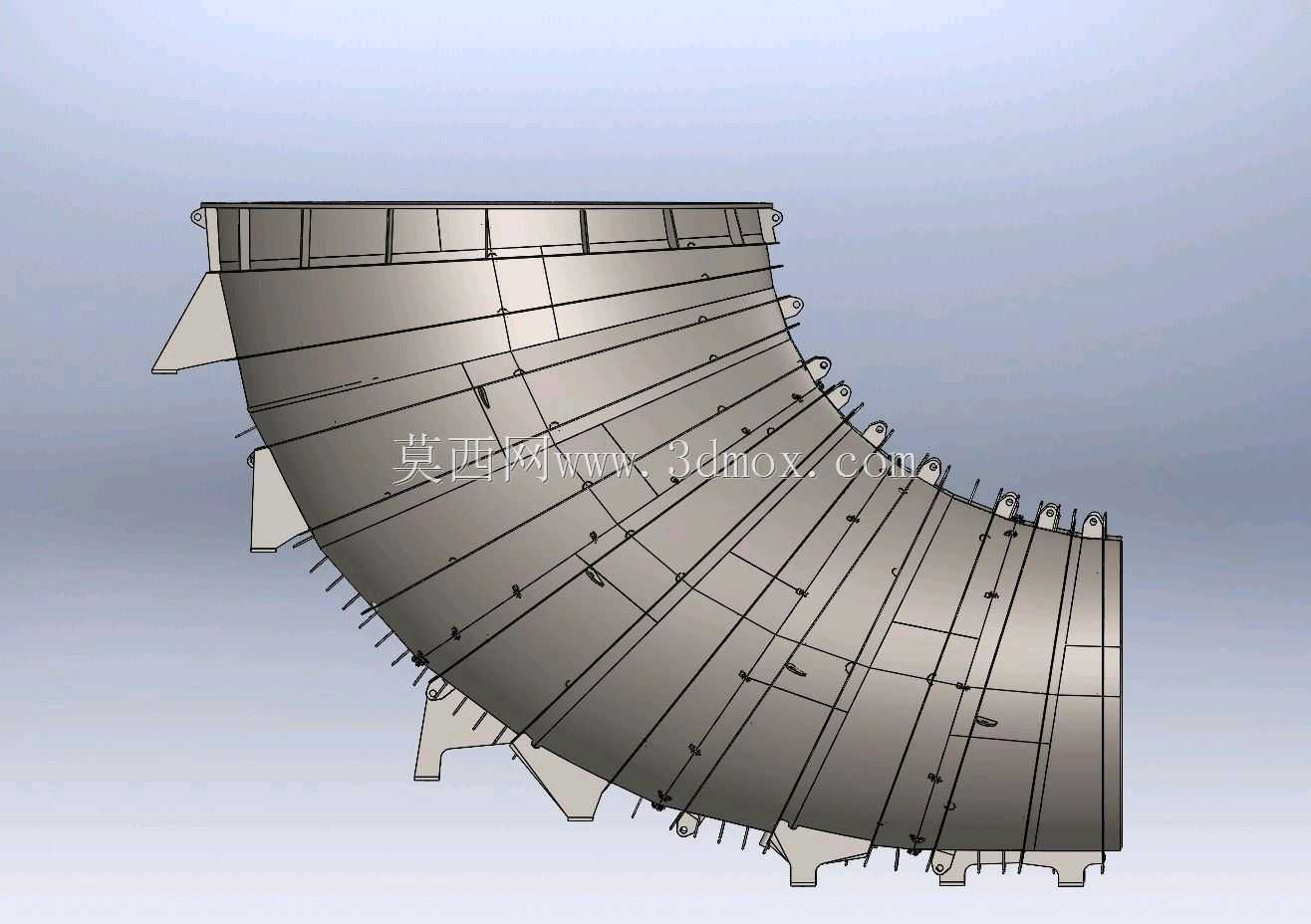

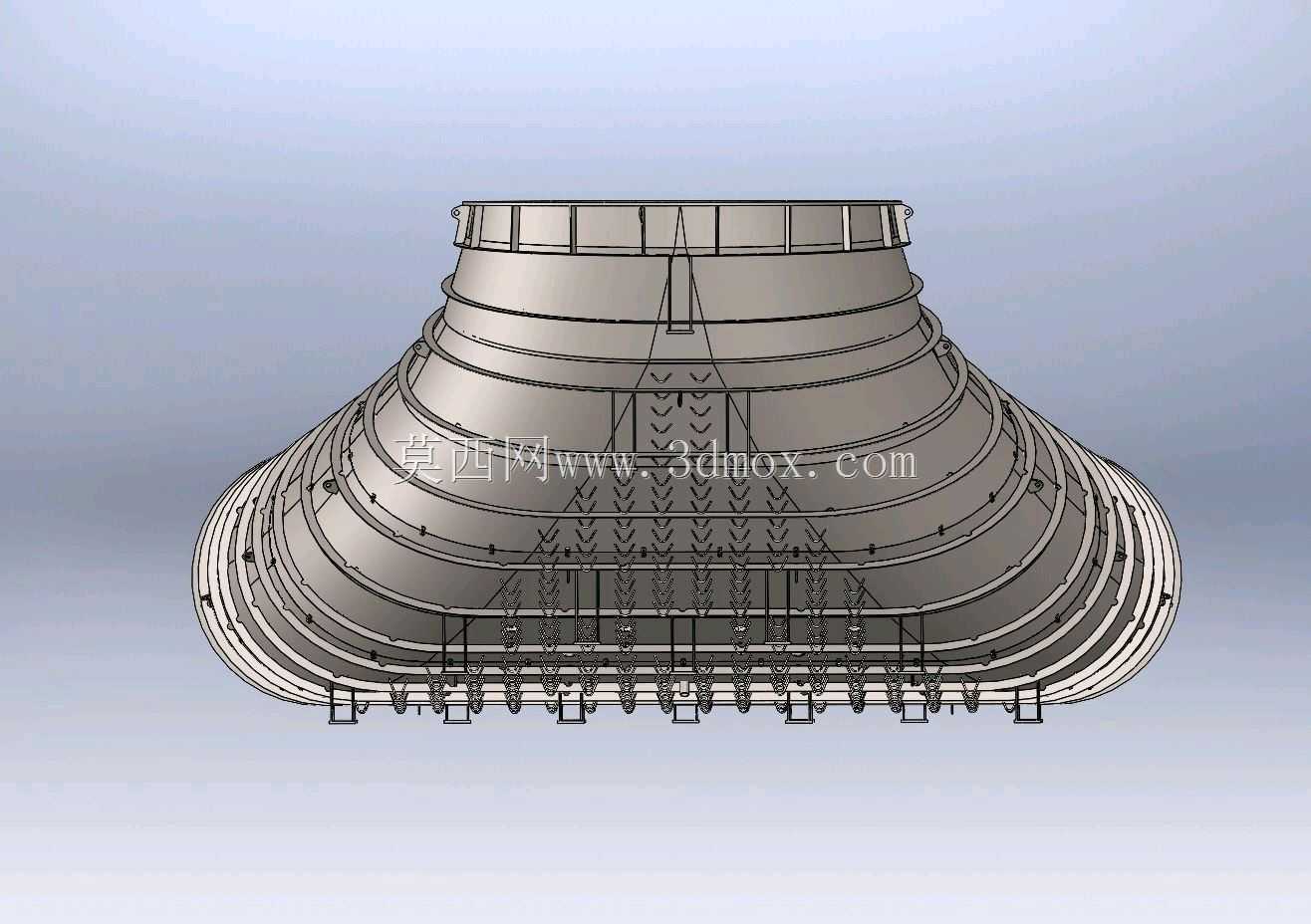

　　需要在厂房施工阶段与厂房混凝土结构同步预埋，安装过程中需要严格控制各节段的对接同轴度，尤其是直锥段与弯肘段的衔接位置，一旦出现线型偏差，会直接改变流道内的水流流态，轻则造成机组效率下降，重则引发尾水管涡带导致的机组振动超标，影响整个电站的运行安全。在三维建模过程中，首先需要依据水轮机的出力参数、转轮型号确定直锥段的入口直径与扩散角，通常直锥段的单边扩散角控制在合理区间内，避免扩散角过大导致水流脱壁，同时还要兼顾直锥段的长度，匹配水轮机转轮的安装高程，保证转轮出口的水流能够顺畅进入弯肘段。弯肘段是整个尾水管建模难度最高的部分，其空间曲面需要同时衔接圆形的直锥段出口与矩形的扩散段入口，建模时需要通过多组截面线进行放样，

　　保证整个曲面的曲率连续，避免出现局部的折角或者突变，防止水流在这些位置产生局部低压区，引发空蚀破坏，缩短构件的使用寿命。水平扩散段的设计需要结合下游尾水渠的宽度与深度确定出口断面尺寸，扩散段的顶板通常会设置一定的仰角，底板保持水平或者设置微小的负坡，保证水流在水平段能够进一步均匀扩散，降低出口流速，减少水头损失。从安装边界来看，尾水管的外壁需要设置多组锚筋与周围的混凝土结构牢固连接，承受机组运行过程中水流脉动产生的交变荷载，同时在直锥段的上部需要预留与水轮机基础环衔接的法兰接口，接口的位置精度需要控制在毫米级，保证后续水轮机安装时的同轴度要求。在结构校核层面，除了考虑正常运行工况下的水压力荷载，还要兼顾机组甩负荷时的尾水真空压力，

　　以及检修工况下的外部混凝土挤压力，钢板的壁厚需要根据不同位置的受力情况进行差异化设计，直锥段与弯肘段因为水流流速高、脉动压力大，壁厚通常要大于水平扩散段，同时在流道的外壁需要设置足够的加劲肋，防止钢板在外部荷载作用下产生变形，影响流道的内部线型。对于从事水电设备设计、厂房布置的工程人员来说，这类尾水管的三维模型能够直接用于厂房的碰撞检查，提前核对尾水管与周围混凝土结构、管路、电缆廊道的位置关系，避免现场安装阶段出现构件干涉的问题，同时也可以基于模型进行流场仿真分析，验证流道线型的合理性，优化局部结构，进一步提升机组的运行效率。
