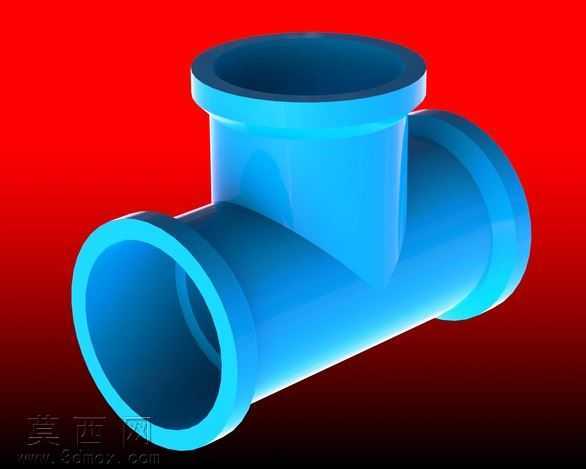

PVC材质90度T型三通管道接头

本作品为PVC材质90度T型三通管道接头的三维建模成果，建模过程围绕民用给排水管路系统的实际使用需求展开，首先通过对实物管件的尺寸测绘确定核心参数，明确三个接口的公称直径、管壁厚度、承插段长度以及90度转角处的圆弧过渡半径，保证模型尺寸完全符合行业管件的通用规格标准。建模阶段采用参数化建模逻辑，首先绘制管件的中心路径骨架，分别定位水平直通段与垂直支管段的轴线位置，确保三个接口的轴线两两垂直且交汇于同一中心点，避免管路对接时出现错位偏差。随后以中心路径为基础生成管壁实体，针对转角位置的应力集中区域做加厚处理，同时在各接口的承插端设计出适配管材插入的阶梯限位结构，还原真实管件的装配定位功能，接口边缘做圆角钝化处理，既符合实际生产的注塑脱模要求，也避免安装时划伤施工人员与配套管材。材质与渲染阶段，针对硬质PVC材料的特性调整材质参数，还原UPVC材质特有的哑光奶白色质感，设置适度的表面粗糙度与低反光度，避免出现不符合塑胶材质的高反光镜面效果，渲染时采用柔和的漫反射光源，从多个角度打光凸显管件的轮廓结构，清晰展示三个接口的朝向、承插端的细节以及转角处的流畅曲面，让观看者可以直观了解管件的整体形态与装配特征。结构设计上充分考虑流体输送的使用需求，将管路内部的流道做顺滑圆弧过渡，不存在直角凸起或突兀的变径结构，能够有效降低流体流经三通时的阻力，减少管路系统的压力损失，同时避免杂质在转角处淤积堵塞。整个建模过程严格遵循注塑管件的生产工艺逻辑，所有壁厚保持均匀一致，不存在壁厚突变的结构，避免注塑生产时出现缩痕、缺料等成型缺陷，模型的所有细节都对应真实产品的结构特征，既可以用于管路系统的装配模拟、施工方案演示，也可以作为管件产品宣传展示的可视化素材，帮助使用者直观了解该款三通接头的结构特点与安装适配性。
