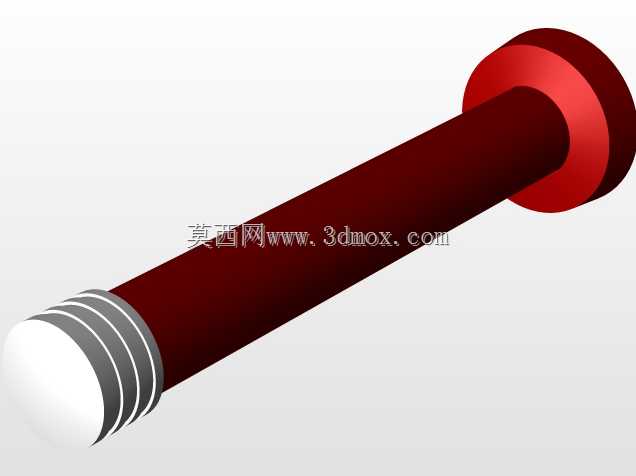

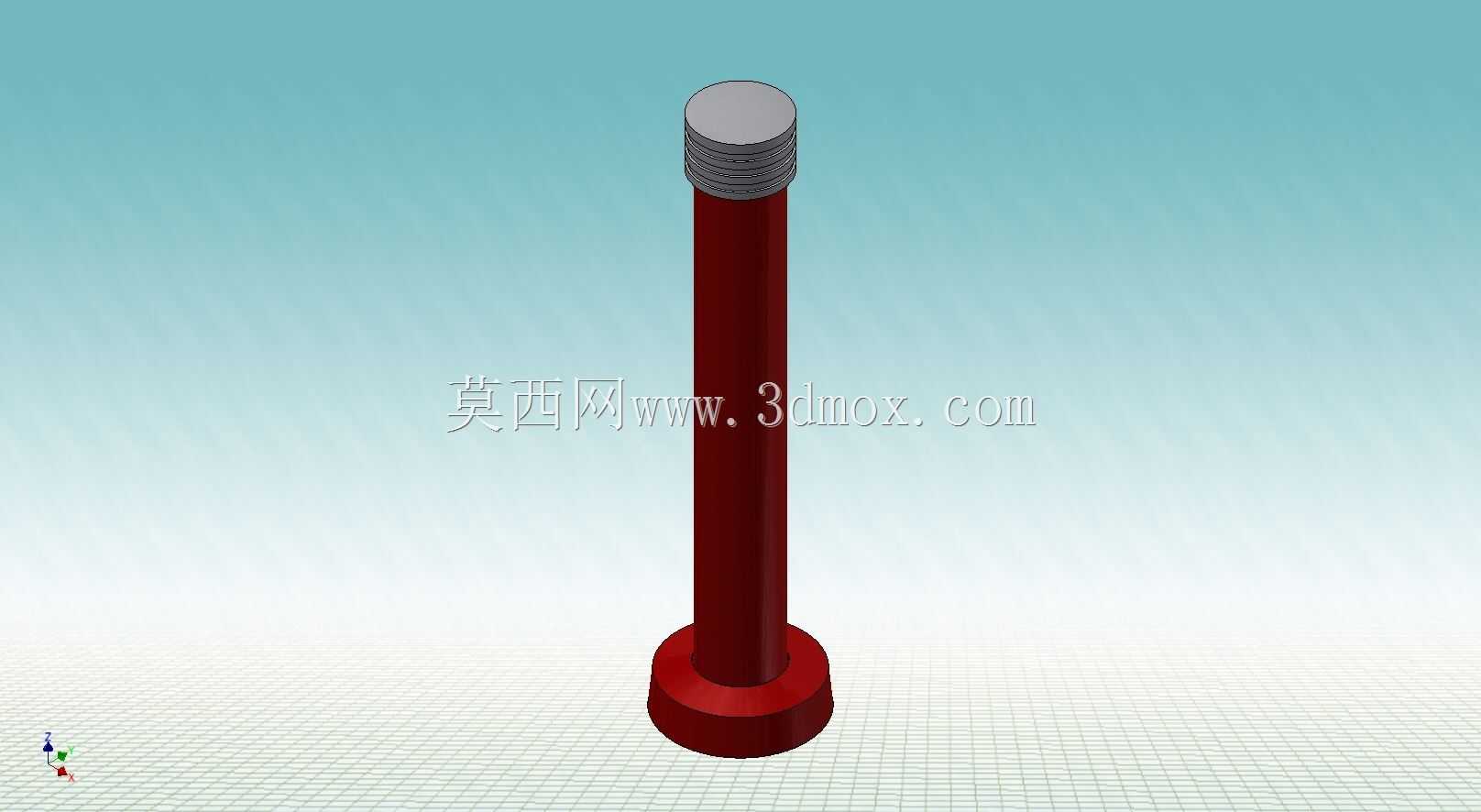

带法兰底座外螺纹连接立式支撑柱结构

　　在各类工装夹具搭建、轻型设备机架装配、流水线工位辅具安装场景里，这类带一体式法兰底座的外螺纹立式支撑柱是十分常用的连接构件，日常做结构设计时经常会用到这类标准衍生件，很多时候不需要专门开模定制，直接按受力需求调整尺寸参数就能适配不同工况。从实际使用场景来看，这类支撑柱常被用在小型检测设备的台面支撑、工装板的定位立柱、防护栏的立式固定桩、物料架的层板支撑脚位置，相比光杆支撑柱，顶端的外螺纹段可以配合螺母实现上部装配件的高度微调，也能通过双螺母锁紧的方式避免装配件出现轴向窜动，适配需要频繁调整安装高度的工位场景。从结构设计逻辑来看，底部的法兰盘和柱身采用一体式结构，避免了分体式装配带来的连接间隙，

　　法兰盘上预留的安装孔可以配合内六角螺栓直接固定在安装基面，不需要额外做焊接或者攻丝处理，安装效率更高，也方便后期拆卸维护。柱身采用等直径圆杆设计，一方面是圆截面的抗扭、抗弯截面模量在相同截面积下表现更均衡，承受径向偏载时不会出现应力集中的棱边，另一方面光滑的柱身表面可以配合直线轴承、滑套类零件做轴向滑动导向，拓展了构件的使用场景，比如可以作为小型滑移机构的导向立柱使用。顶端的外螺纹段长度经过匹配设计，既预留了足够的螺母锁紧行程，也不会因为螺纹过长导致柱身有效受力段被削弱，螺纹收尾处做了退刀槽处理，避免螺母拧到底时出现卡滞，也能减少螺纹末端的应力集中，提升构件的疲劳强度。从安装边界来看，

　　这类支撑柱的安装基面只需要保证和法兰盘贴合的平面平面度在0.1mm以内，就能保证柱身的垂直度满足使用要求，法兰盘的外径设计比柱身直径大出足够尺寸，固定后不会因为侧向受力出现根部弯折，柱身的长度可以根据实际安装空间做调整，不需要改变底部法兰和顶端螺纹的连接尺寸，就能适配不同高度的安装需求。做三维建模时，这类零件需要重点注意几个细节：一是法兰盘和柱身的过渡圆角要做合理设置，圆角半径不能太小，避免热处理或者受力时根部出现裂纹，也不能太大导致法兰盘上的安装孔位置被圆角侵占，影响螺栓的安装空间；二是顶端螺纹的大径、小径尺寸要符合所选螺纹标准的公差要求，建模时不要直接用装饰螺纹线代替实体螺纹，尤其是需要做运动仿真或者干涉检查时，

　　实体螺纹能更准确判断装配间隙；三是柱身的表面粗糙度要求要根据使用场景区分，如果是作为滑动导向使用，柱身表面粗糙度要达到Ra1.6以下，如果只是作为静态支撑，Ra3.2就能满足需求，建模时可以在技术要求里明确标注，方便后续加工环节把控质量。在实际选型时，需要先核算支撑柱的受力情况，包括轴向的静载荷、动载荷，以及可能出现的径向偏载力矩，根据受力大小选择合适的柱身直径和法兰盘厚度，比如承受较大径向力的场景，要适当加大法兰盘的直径和厚度，增加固定螺栓的数量，避免固定处出现松动。很多新手做结构设计时容易忽略这类支撑件的细节，比如直接用光杆焊接在底板上，后期需要调整高度时只能切割重新焊接，不仅维护麻烦，焊接产生的变形还会导致柱身垂直度超差，而采用这种带法兰底座的螺纹支撑柱，所有连接都是可拆卸的，调整时只需要松开顶部的螺母就能调整上部构件的高度，调整到位后锁紧螺母即可，维护效率提升很多。另外这类支撑柱的表面处理可以根据使用环境选择，普通车间环境做发黑处理就能满足防锈需求，潮湿或者有腐蚀的环境可以做镀锌或者镀镍处理，食品类工况则可以采用不锈钢材质配合抛光处理，建模时可以根据使用场景赋予对应的材质属性，方便后续做渲染或者工程图输出时直接调用。
