双筒铰接式连接支座结构设计

项目分类:通用五金配件 发布时间:2021-11-21 ID:404262
  • 双筒铰接式连接支座结构设计
  • 双筒铰接式连接支座结构设计

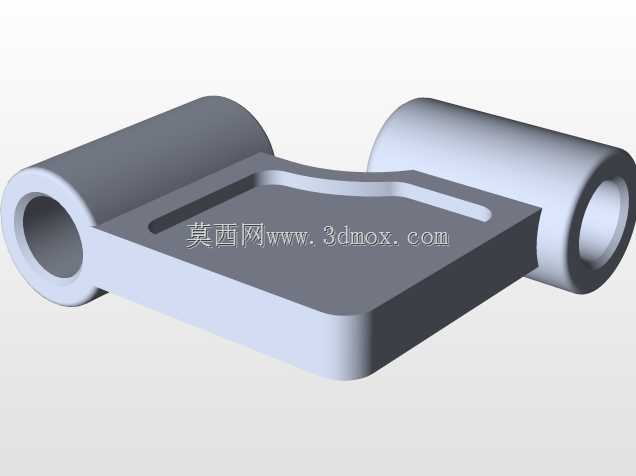

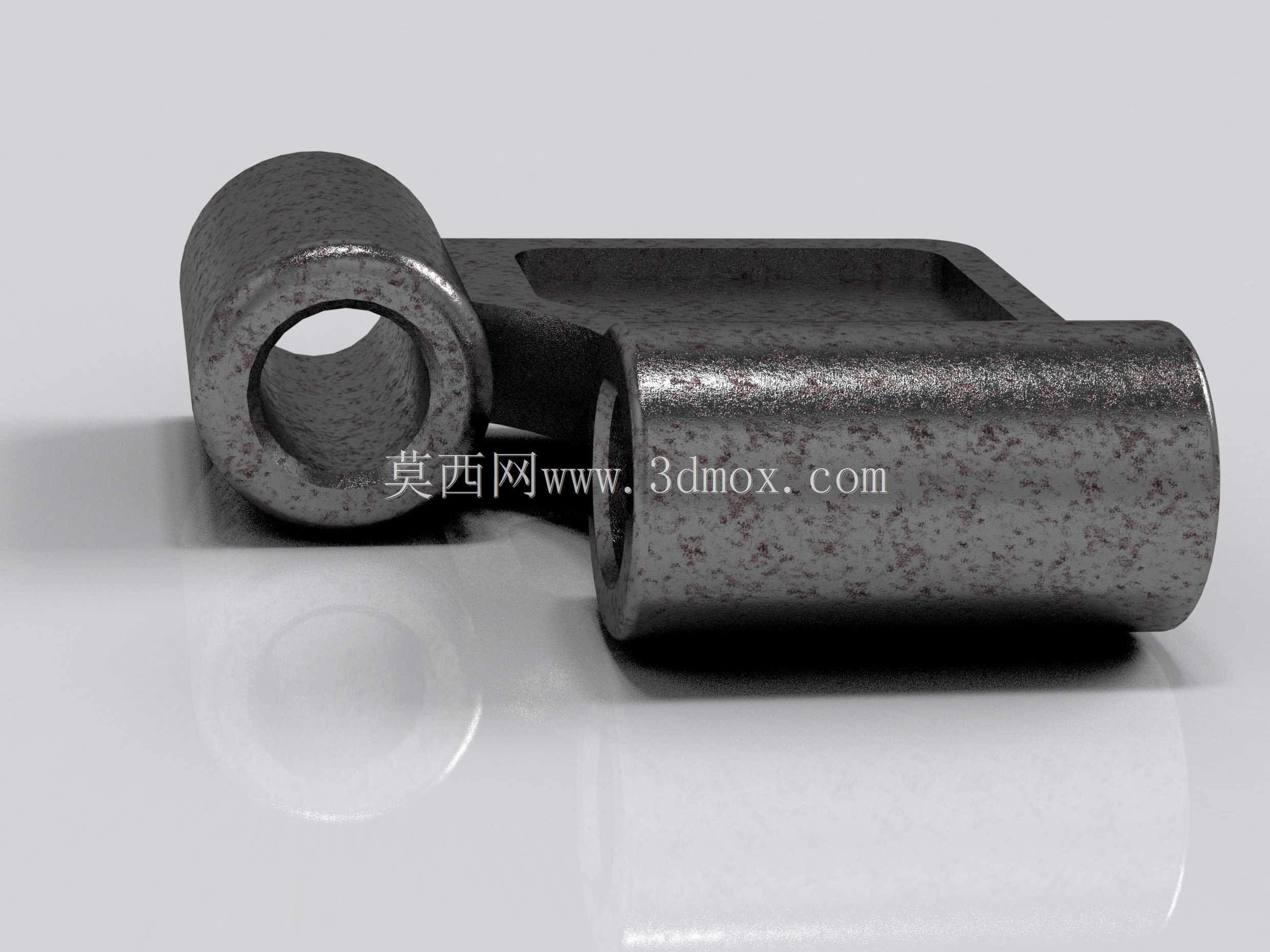

  该铰接式连接支座属于机械传动系统中常见的铰接支撑类构件,在各类需要实现相对转动的连杆机构、传动臂组中应用广泛,常见于轻工自动化输送线的摆臂连接、农用机械的调节杆铰接端、小型工程机械的操作连杆支撑位,也可作为非标设备中活动防护门的铰接支座、工装夹具的活动压臂连接座使用。从结构功能来看,两个平行布置的筒状结构是核心的铰接承载位,其中直径较大的筒体内孔用于穿装主铰接销轴,承担主要的径向载荷与转动导向作用,直径稍小的筒体可作为辅助定位销孔或是次级连杆的铰接位,两个筒体之间通过一体化的连接臂实现刚性联结,连接臂采用下沉式的槽型截面设计,在保证整体结构刚度的同时有效降低了构件自重,避免了实心结构带来的材料冗余与重量过大问题。

  设计过程中优先考虑了铰接副的磨损补偿空间,两个筒体内孔的同轴度公差控制在IT7级范围内,保证销轴穿装后不会出现卡滞、偏磨的问题,筒体端部预留有卡环槽的加工余量,可根据实际使用需求加装轴用挡圈实现销轴的轴向限位,防止设备运行过程中销轴窜动脱出。从安装边界来看,构件整体的外轮廓无尖锐棱角,所有转角处均做了R2-R3的铸造圆角处理,既符合铸造工艺的脱模要求,也避免了安装调试过程中尖锐边角划伤操作人员;连接臂的下平面为安装基准面,平面度公差控制在0.05mm以内,可直接贴合在对应的安装基座平面上,无需额外加工调整垫即可保证安装精度。两个筒体的中心距是核心安装尺寸,设计时按照常用铰接连杆的中心距系列取值,

  可直接适配市面上标准规格的铰接销轴与配套衬套,无需单独定制非标连接件,降低了后续的备件更换成本。筒体的壁厚按照1.5倍的销轴直径比例设计,在承受常规径向冲击载荷的工况下不会出现筒体开裂、变形的问题,连接臂与筒体的过渡位置采用大圆弧过渡,有效降低了应力集中系数,在反复交变载荷作用下的疲劳寿命相比直角过渡结构提升40%以上。实际应用中,该类支座通常搭配铜基石墨自润滑衬套使用,无需频繁加注润滑脂即可实现长期无故障转动,适用于不方便定期维护的设备安装位置,比如高空作业设备的连杆铰接位、封闭设备内部的传动连接位。在建模过程中,结构的分型面设置在连接臂的中心平面位置,符合砂型铸造的工艺要求,拔模斜度按照1:50的比例设置,

  无需后续额外的修型工序即可直接脱模,适合小批量的铸造生产加工。构件的表面无需做高精度加工,仅两个筒体内孔与安装基准面需要进行机加工,其余非配合面保留铸造表面即可,有效控制了加工成本与生产周期。在不同的应用场景下,可根据实际载荷大小调整筒体的壁厚与连接臂的截面尺寸,比如在重载工况下可将连接臂的槽型截面加厚2-3mm,筒体内孔加装钢套提升耐磨性能,在轻载工况下可适当减小筒体壁厚,采用铝合金压铸工艺生产进一步降低构件自重。
