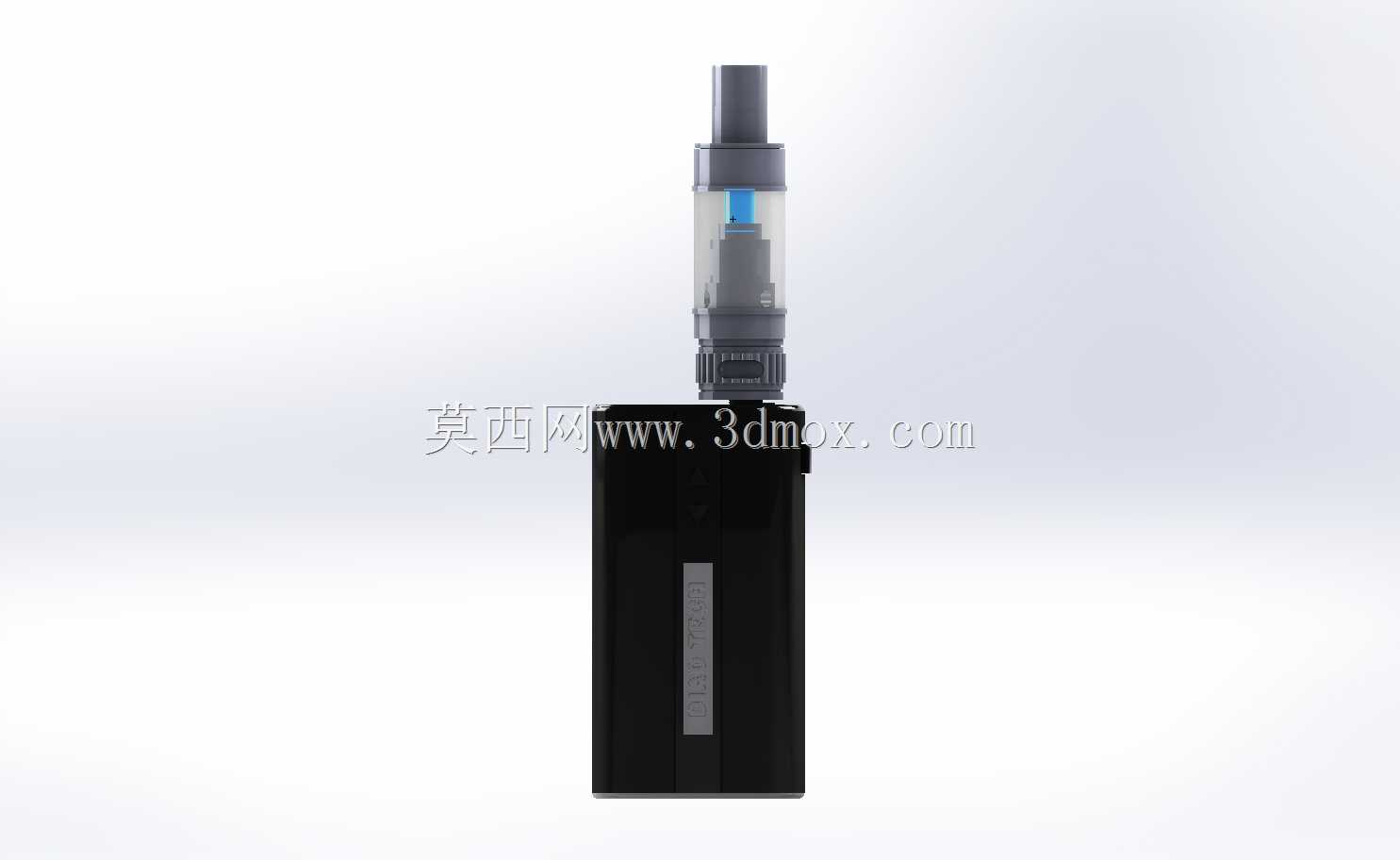

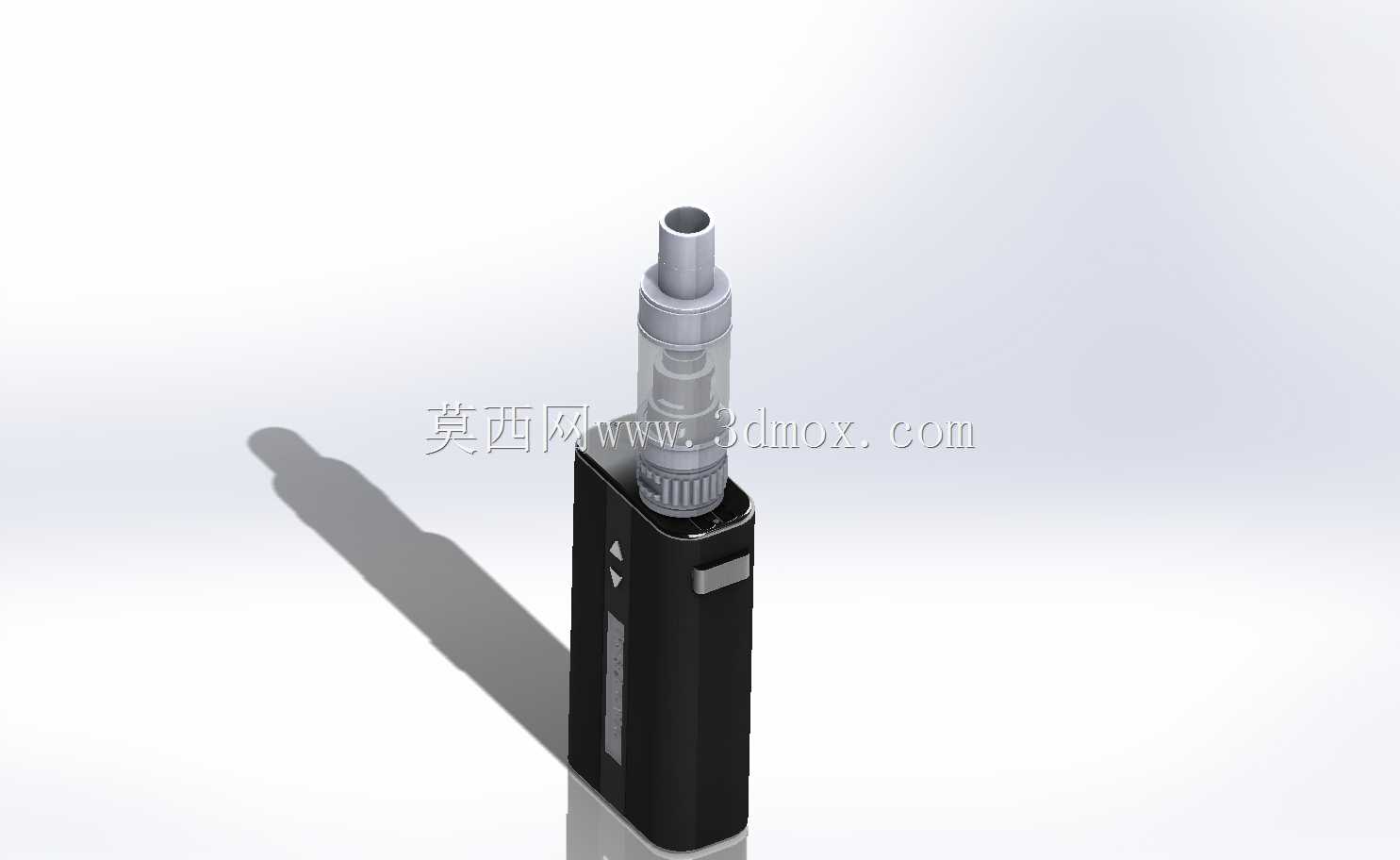

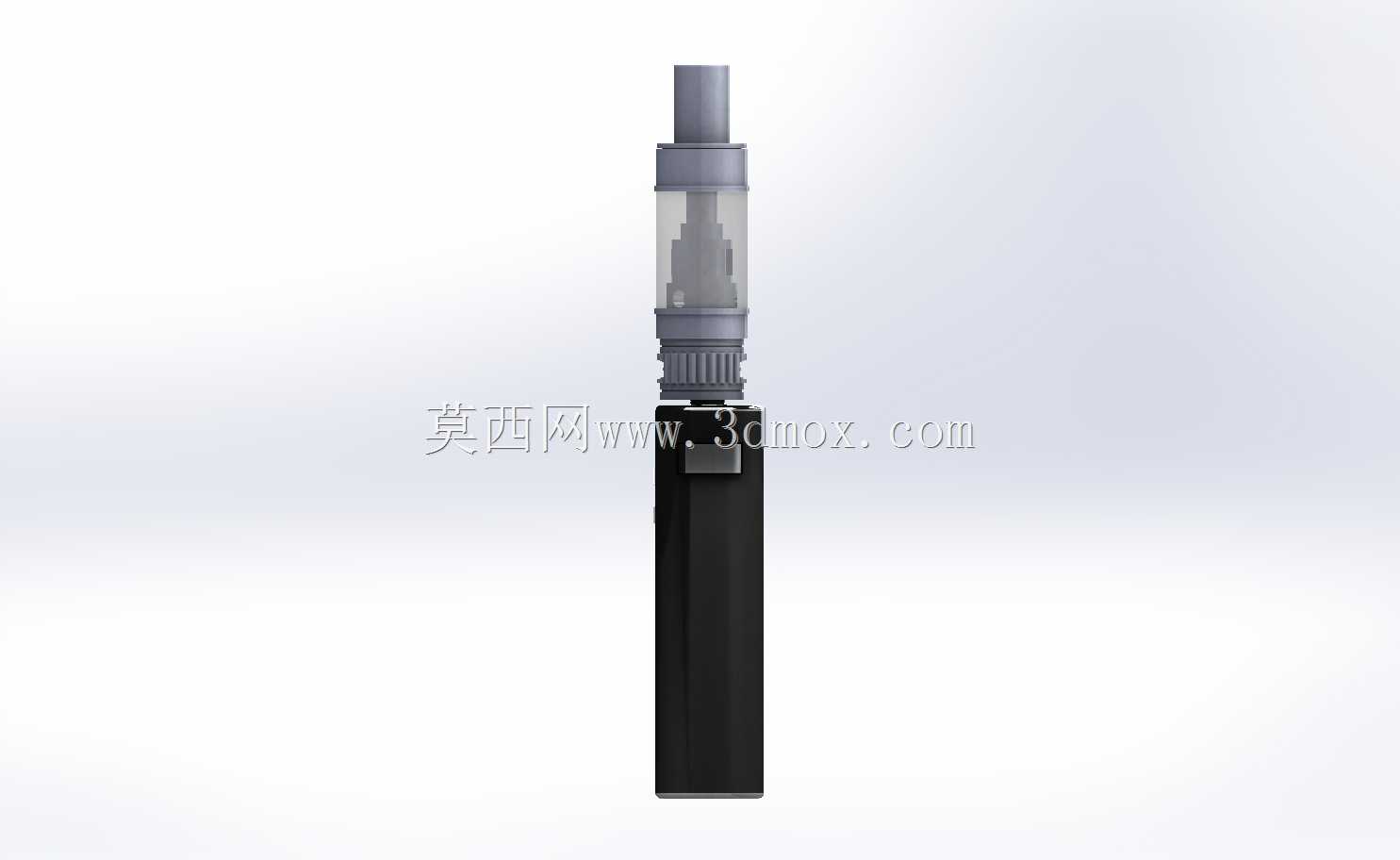

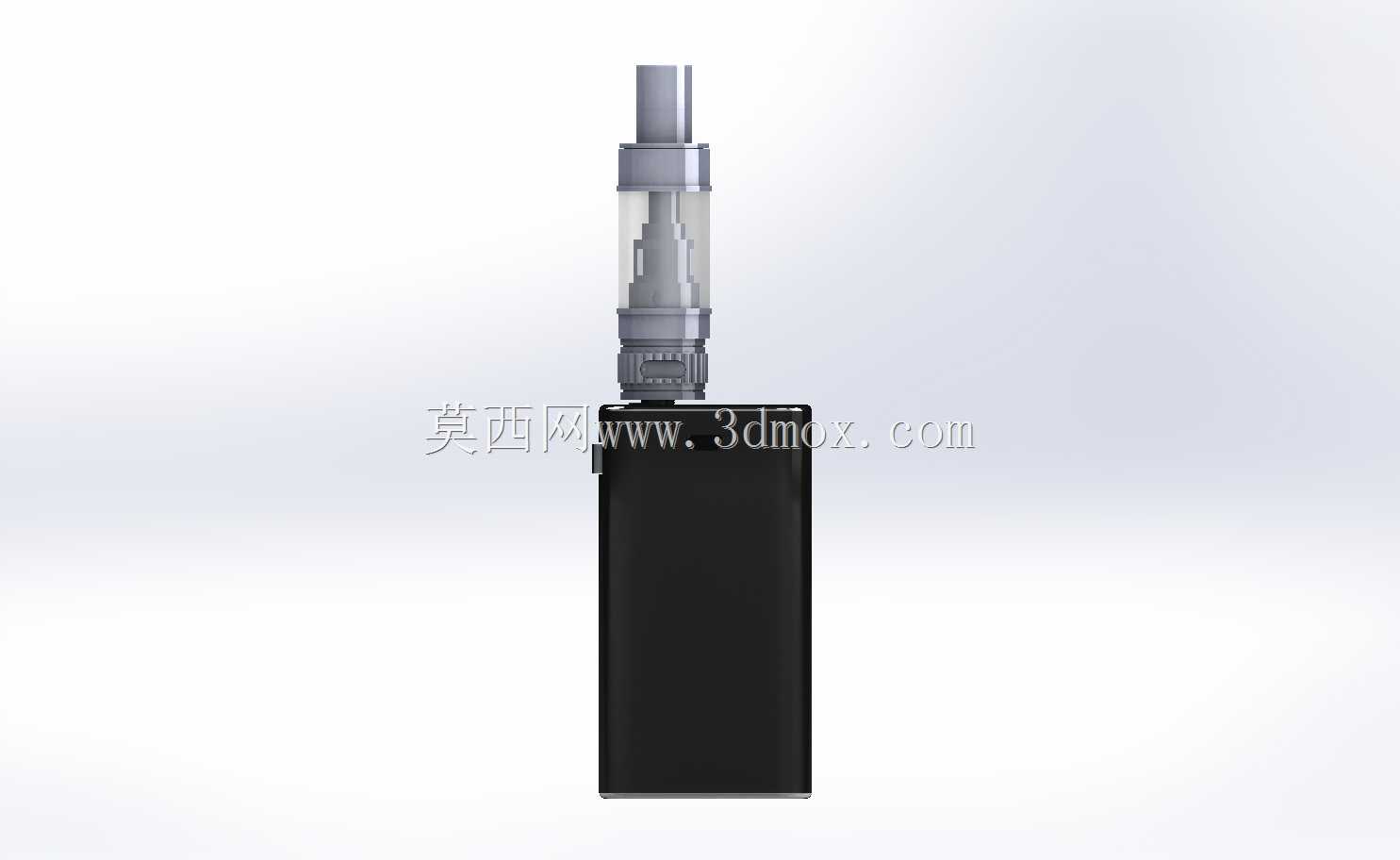

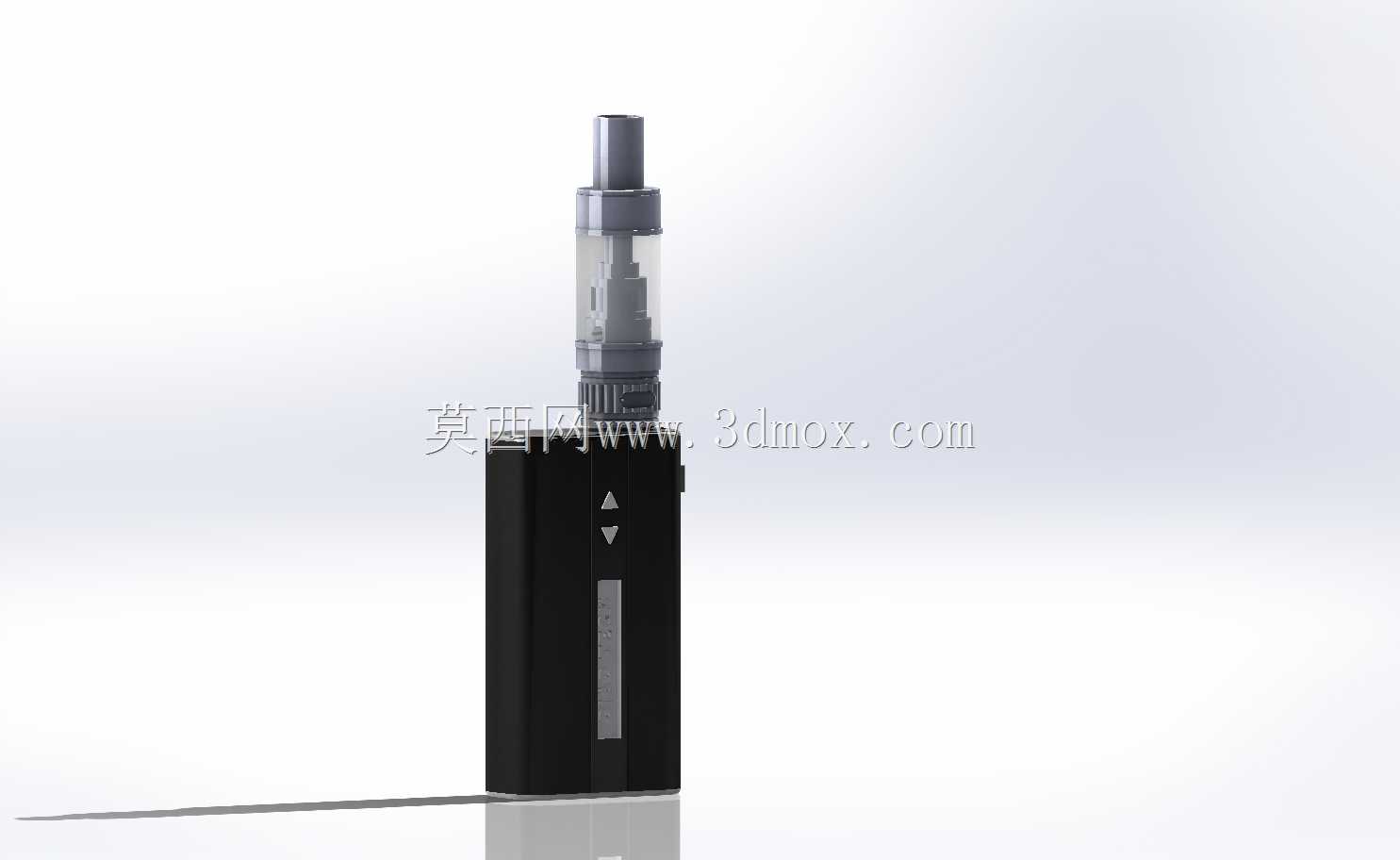

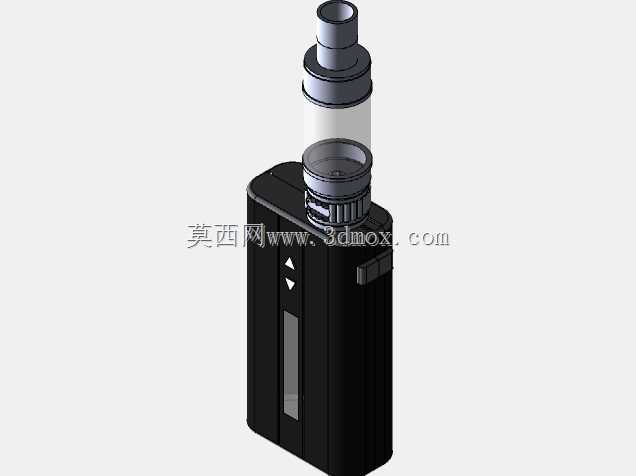

一体式电子雾化设备整机结构设计方案

　　在日常消费类手持电子设备的结构开发流程中，这类集成化雾化设备的结构设计需要兼顾握持手感、内部元器件排布、密封性能与使用便利性，不同于零散的单一部件建模，这套完整的结构方案覆盖了从雾化核心到储油腔体、从主机供电段到吸嘴接口的全部配合关系，能直接为同类型产品的结构迭代提供可参考的装配基准。从实际使用场景出发，这类手持雾化设备常被用于替代传统 combustible 类吸入产品，日常携带时需要适配普通裤袋、随身小包的收纳空间，因此整体外形采用了带圆角的方柱形态，主体握持段的截面尺寸控制在单手握持的舒适区间内，边缘做了连续的圆弧过渡，避免直角硌手的问题，整机长度也经过反复调整，既保证内部电池、储油仓的有效容积，

　　也不会因为过长导致收纳时凸出过多。设计思路上优先考虑了部件的模块化拆分，整个设备分为主机供电段、雾化核心段、储油仓段、吸嘴段四个可拆分的独立模块，各模块之间采用卡扣加密封圈的配合方式，既保证日常使用时的连接可靠性，也能在需要更换雾化芯、补充雾化液时快速拆解，不会出现结构卡滞或者密封失效漏液的问题。主机段的侧面设置了功能按键与状态指示窗口，按键的凸起高度经过校核，既保证按压时的清晰反馈，也不会因为凸起过高在口袋中被误触发，按键周边做了一圈下沉的密封槽，搭配软胶密封件可以阻挡日常使用时的汗液、少量泼溅液体渗入主机内部损坏电路。储油仓段采用透明可视化的结构设计，使用者可以直接观察内部剩余雾化液的容量，不用反复拆解查看，

　　储油仓的内壁做了光滑的导流斜面，能让仓内的雾化液顺畅流向雾化核心，避免出现局部供液不足导致的干烧问题，储油仓与雾化核心的连接位置设置了两道密封胶圈，分别承担静态密封与动态拆卸后的复位密封作用，经过反复拆装测试也能维持稳定的密封性能，不会出现渗液污染主机电路的情况。雾化核心段是整个设备的功能核心，内部的导油结构与发热组件的配合间隙经过反复调整，既保证导油速率匹配发热组件的蒸发速率，也不会因为间隙过大导致雾化液顺着气道漏出到吸嘴位置，气道的内壁做了光滑的圆弧过渡，减少气流通过时的紊流噪音，让抽吸时的气流阻力维持在舒适的区间内。吸嘴段采用符合人体工学的收窄设计，接触唇部的位置做了圆润的外翻边，长时间含咬也不会产生明显的异物感，

　　吸嘴与雾化核心的气道采用同轴对接设计，对接位置的公差控制在极小的范围内，避免出现气流泄漏导致的吸阻异常。从安装边界来看，各模块之间的配合公差都按照消费类电子产品的通用装配标准设定，卡扣的配合量、密封圈的压缩率都经过校核，批量生产时可以采用常规的注塑工艺加工外壳部件，不需要特殊的复杂模具结构，能有效控制生产阶段的加工成本。内部的电池仓尺寸适配常规型号的圆柱锂电池，仓壁设置了限位筋位，避免电池在设备内部晃动产生异响，电池与控制电路板的连接位置预留了足够的走线空间，不会出现装配时线材被挤压破损的风险。设备底部设置了充电接口的安装位，接口周边做了加厚的结构加强，避免日常插拔充电线时导致接口开焊脱落，底部同时预留了进气孔的位置，进气孔的开孔方向做了侧向偏转设计，避免设备放置在平面上时被完全堵住进气，也能减少灰尘直接通过进气孔进入设备内部的概率。整套结构在设计时还考虑了日常使用中的跌落防护，主机外壳的四个边角位置做了局部加厚，内部电路板与外壳之间预留了微小的缓冲间隙，跌落时的冲击力可以通过外壳的轻微形变吸收，不会直接传递到电路板上导致元器件损坏。各部件的分模线都设置在不影响握持手感的侧面位置，分模线的落差控制在可接受的范围内，后续经过简单的表面处理就能获得顺滑的外观质感。
