多层商住混合建筑剖面结构三维设计

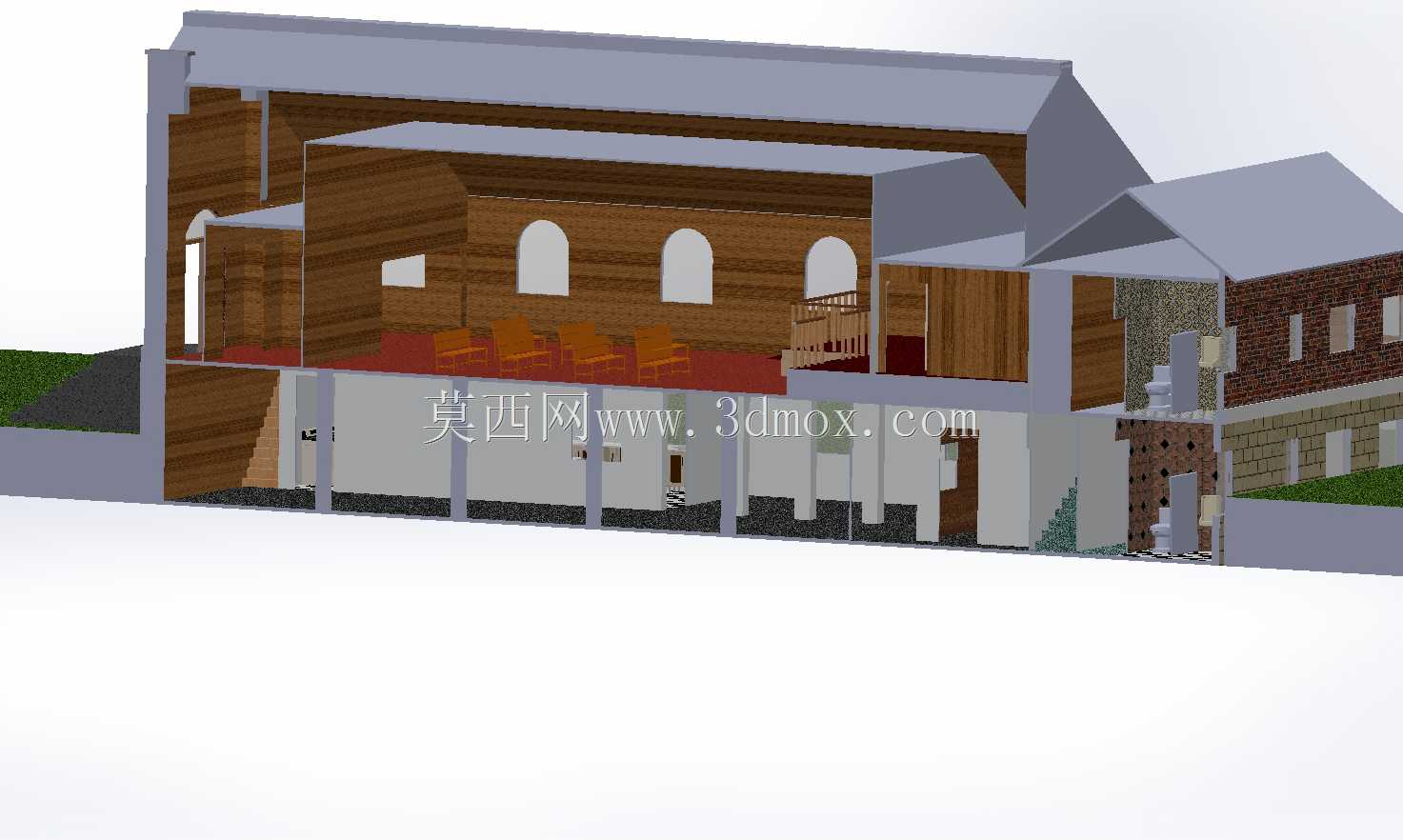

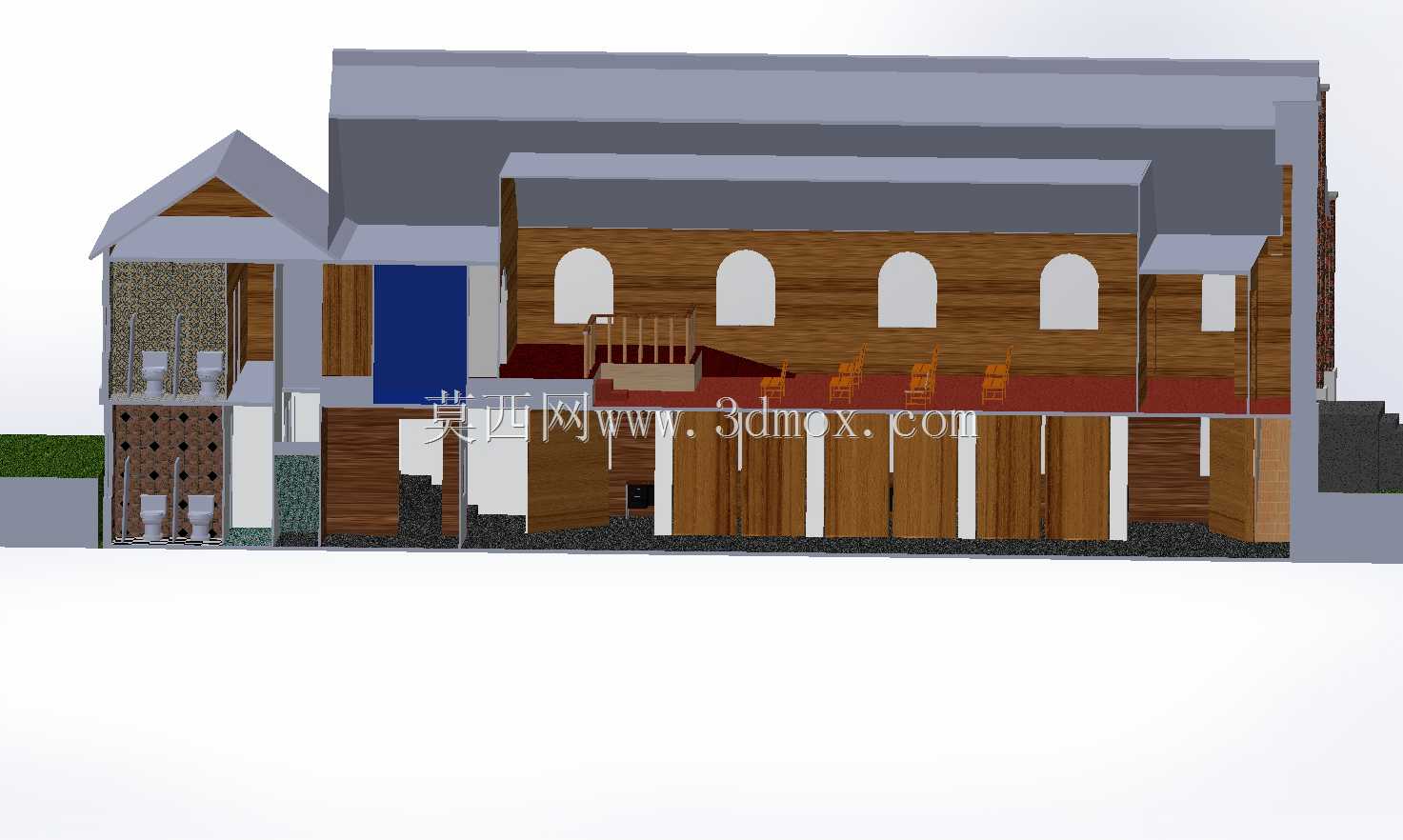

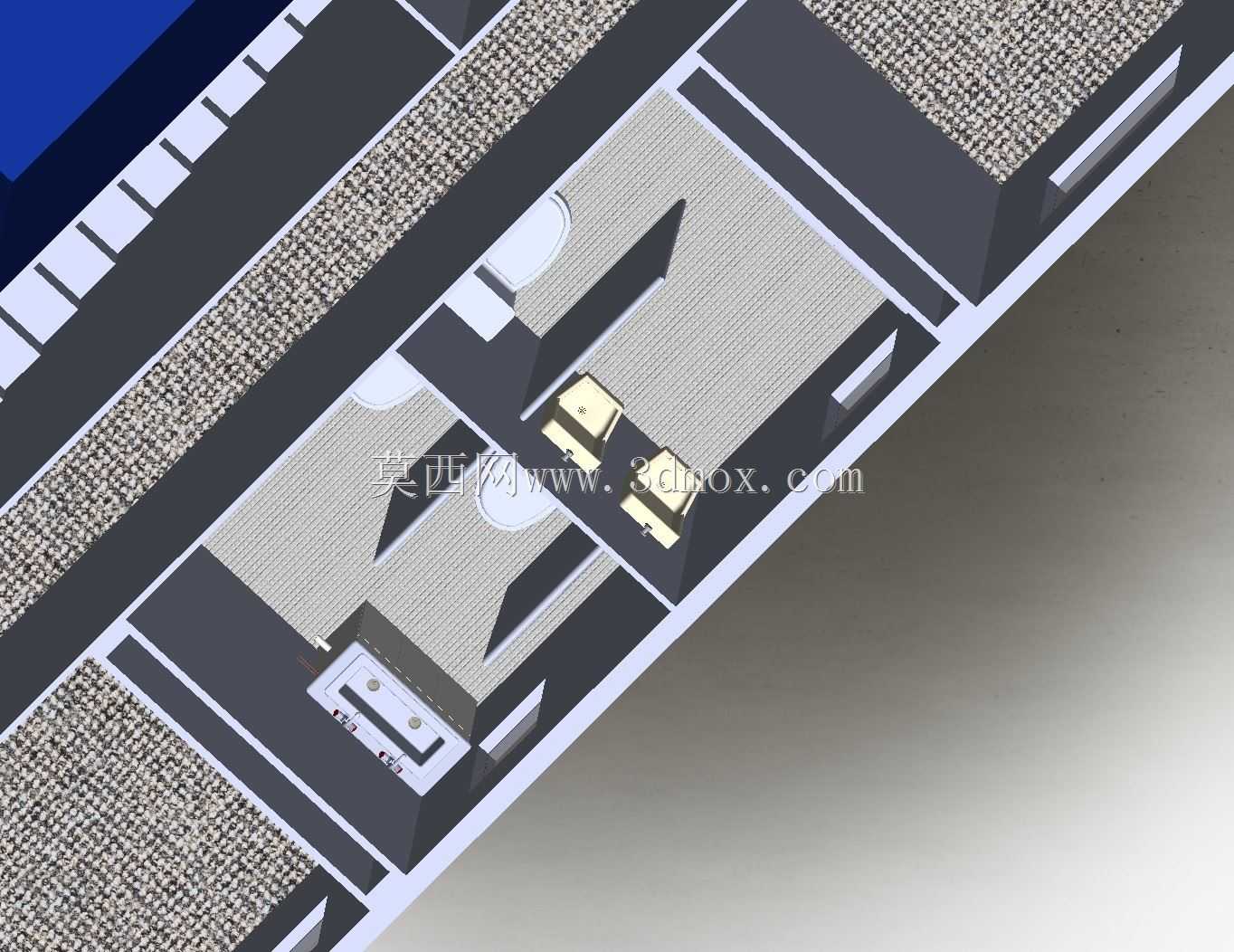

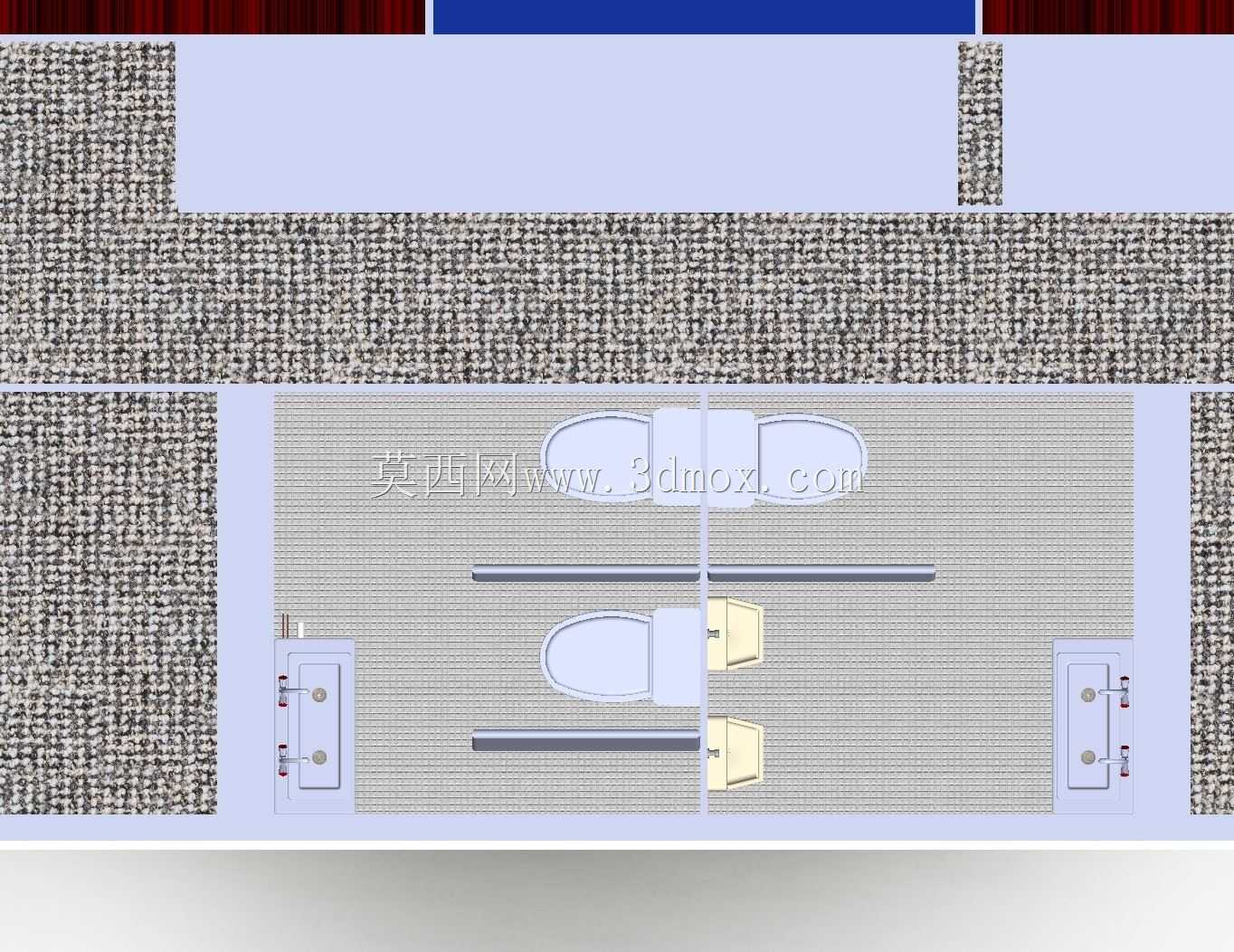

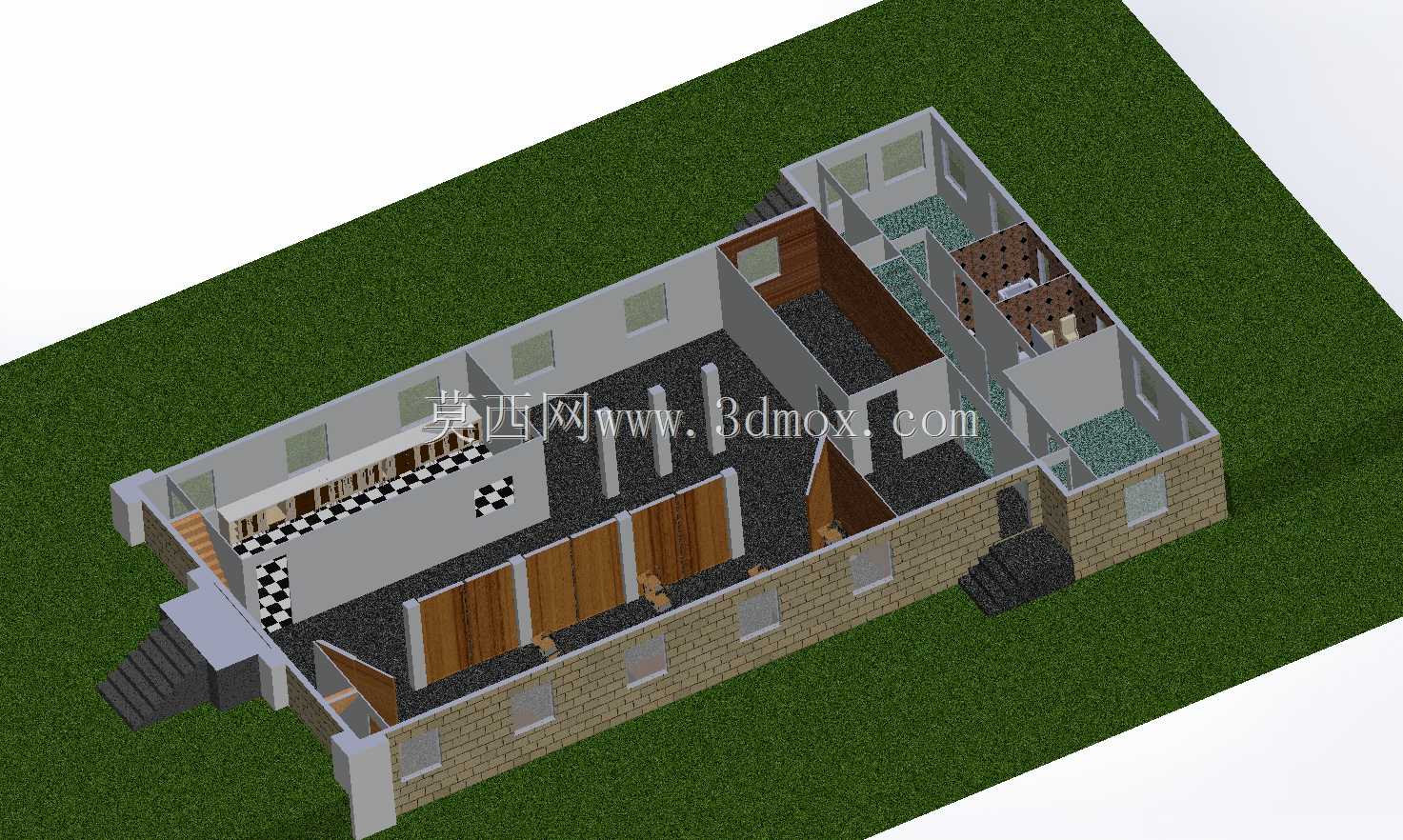

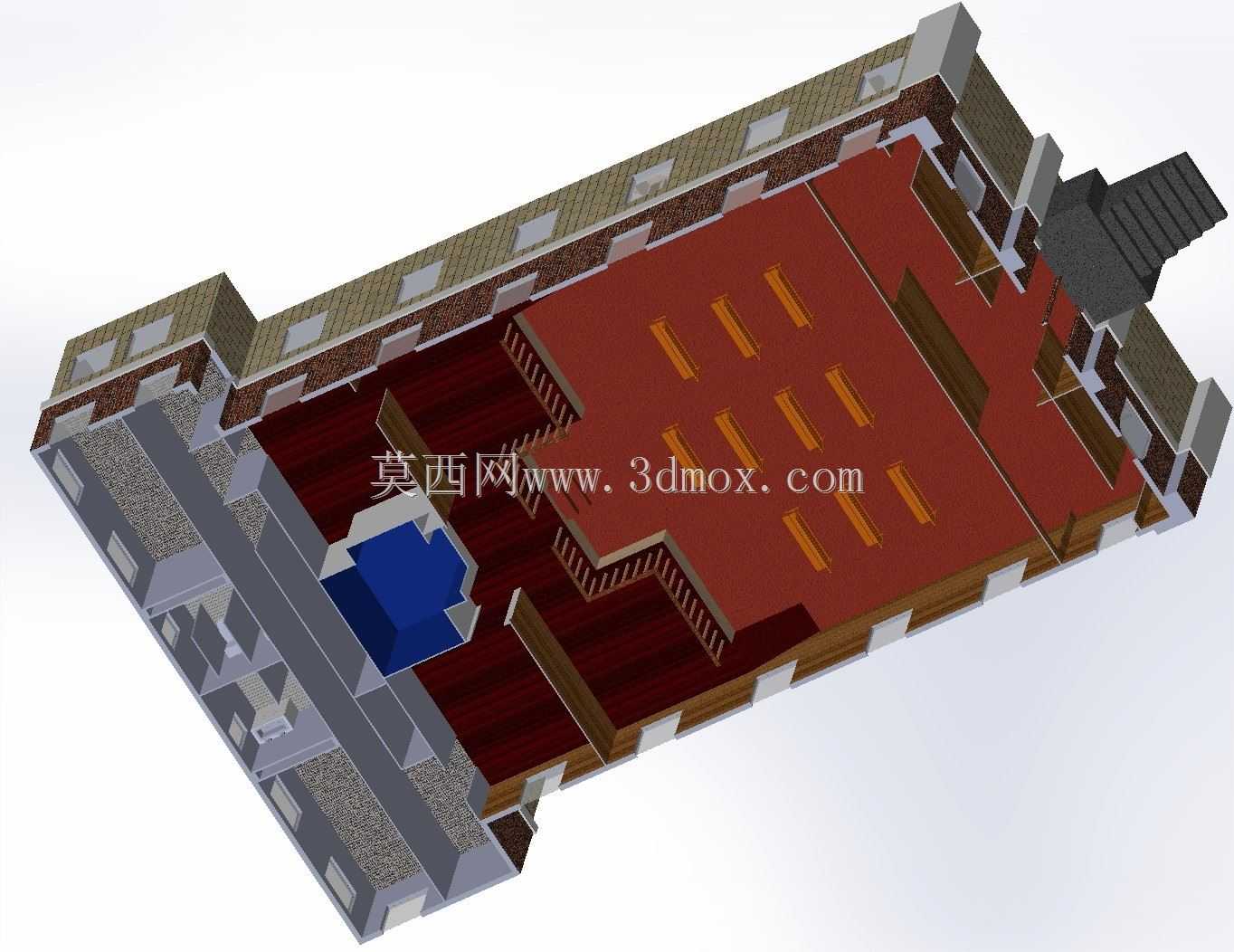

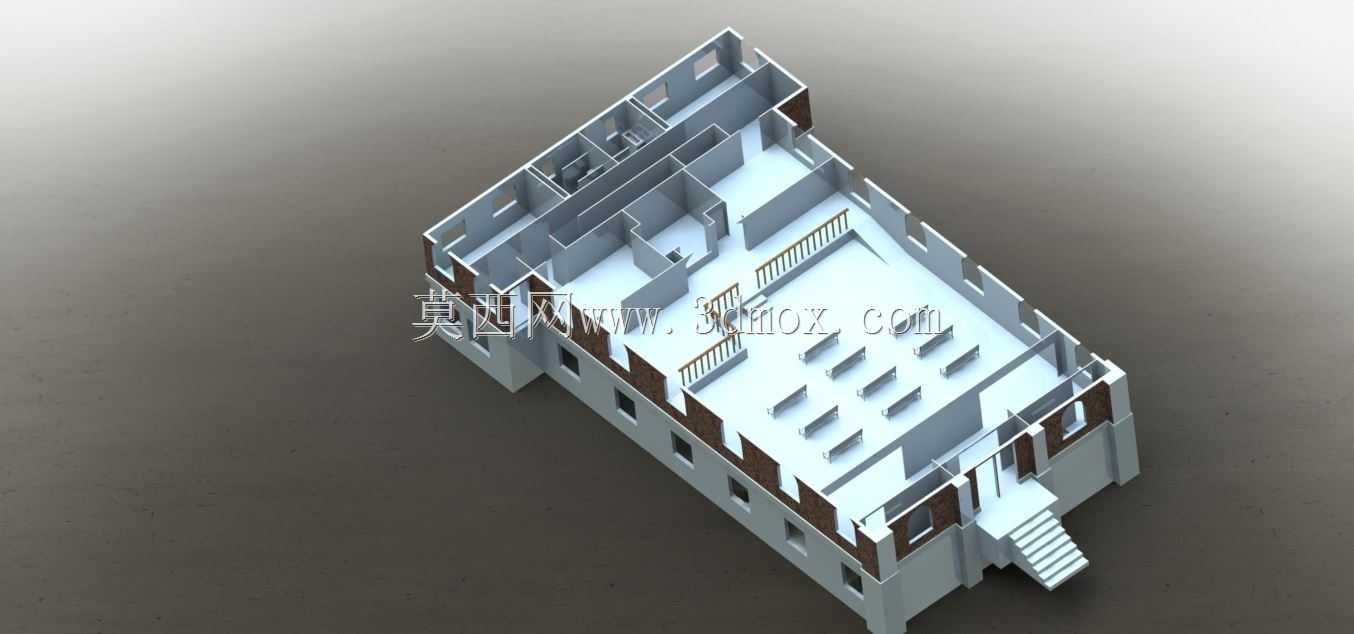

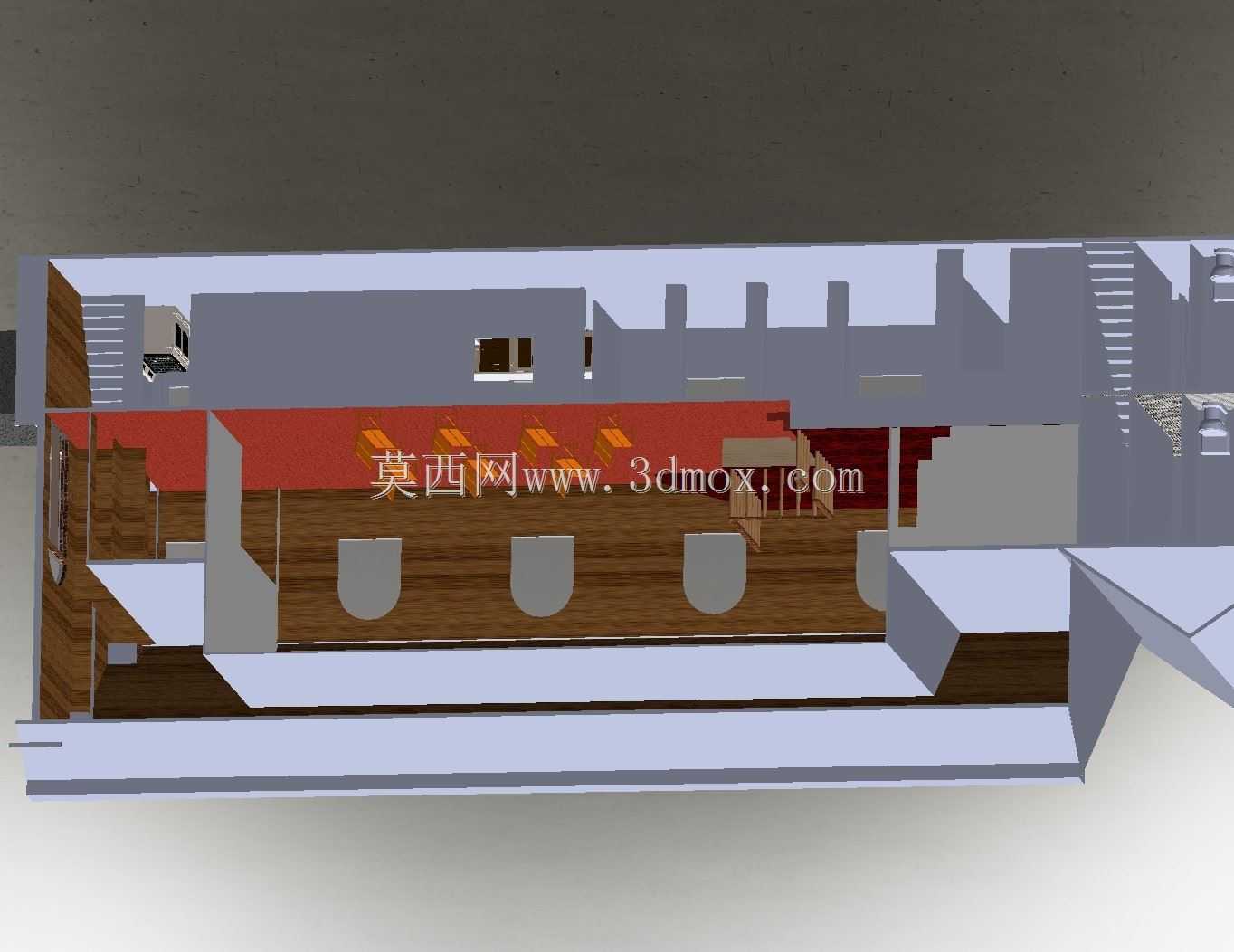

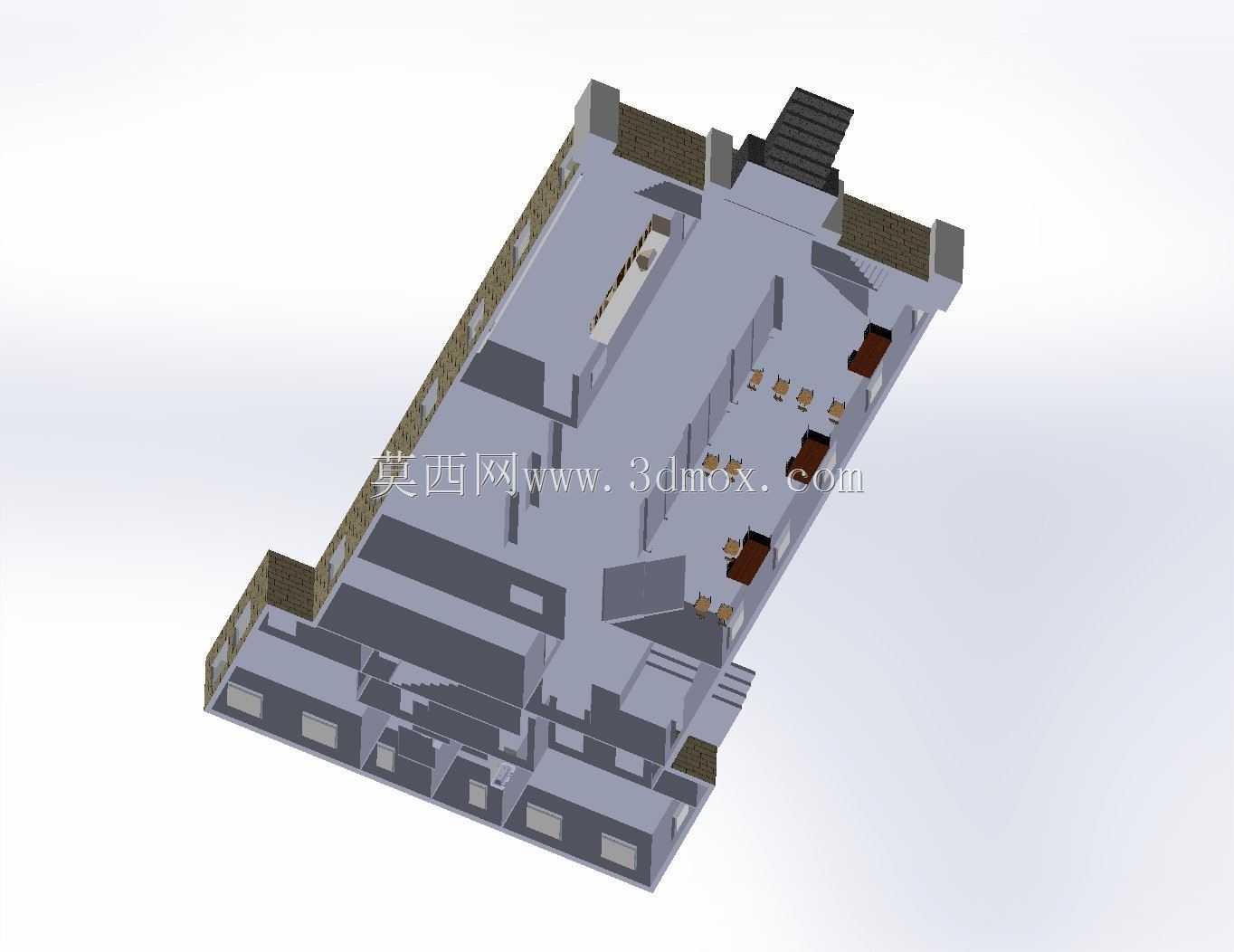

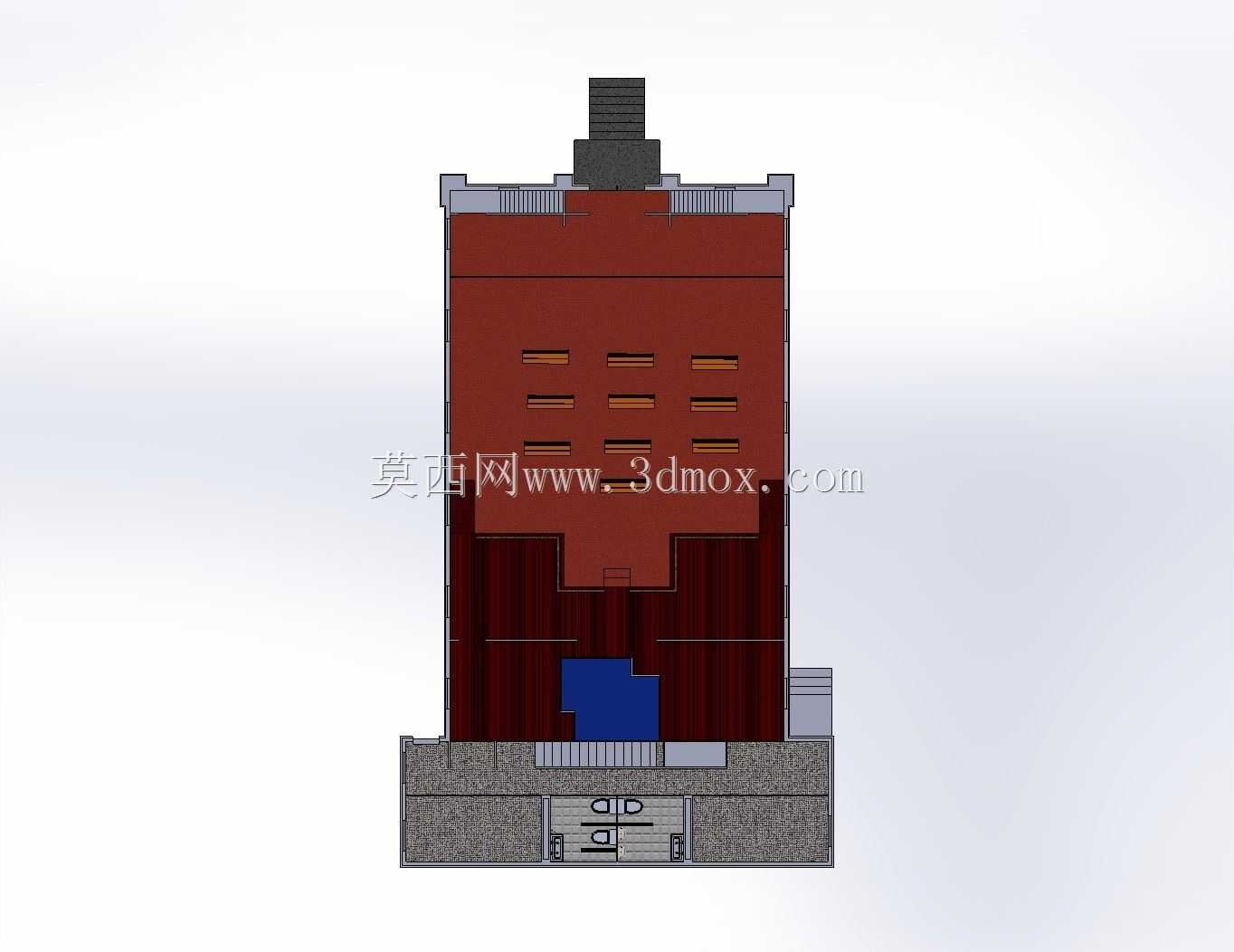

　　这套三维模型完整呈现了多层商住混合建筑的纵向剖面构造，把建筑从屋面到首层地面的所有内部空间做了无遮挡的剖切展示，能让结构设计、建筑方案优化的从业者直接看清不同功能区的竖向排布逻辑，不用再通过多张平立剖图纸反复对照空间关系。从实际应用场景来看，这类剖面模型常被用于建筑方案汇报阶段的空间展示，也能给室内装修设计、建筑给排水、电气管线走向规划提供直观的空间参照，避免不同专业在协同设计时出现竖向空间冲突的问题。模型里清晰区分了不同功能区域的边界，靠左侧的区域做了竖向分层的卫生空间排布，上下两层都预留了卫生洁具的安装位置，对应的竖向管井位置也在剖面里做了明确的留白，能直接对应给排水管线的竖向走线路径，不用后期再调整结构构件避让管线。

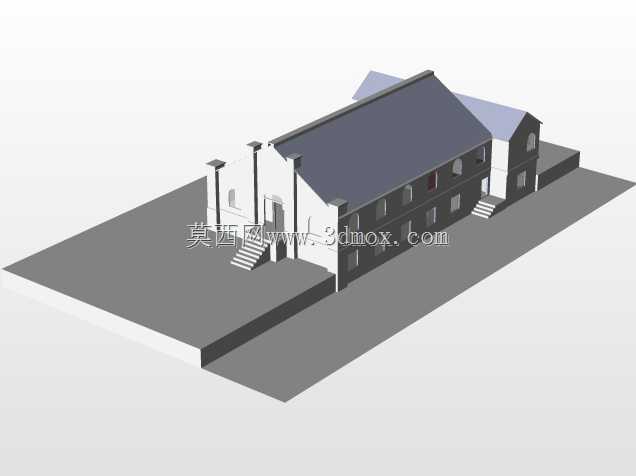

　　中间大面积的区域做了挑高的公共活动空间设计，上层区域预留了连续的拱形窗洞位置，窗洞的尺寸、窗台高度都符合常规商用空间的采光要求，窗间墙的宽度也做了结构受力的合理分配，不会因为开洞过大影响墙体的竖向承重能力。靠右侧的区域做了分层的独立空间划分，每层都有独立的出入口衔接公共走廊，走廊的宽度、踏步的高度都按照民用建筑的常规通行要求做了预留，公共区域的栏杆高度、扶手安装位置也在模型里做了对应呈现，能直接作为栏杆选型、安装定位的参照基准。屋面部分做了不同坡度的坡屋面与平屋面结合的设计，坡屋面的挑檐伸出长度、檐口的构造厚度都做了明确的建模表达，平屋面区域预留了屋面设备的摆放空间，对应的屋面排水坡度、女儿墙高度也符合常规的屋面构造要求，

　　能直接给屋面防水、保温层的厚度设计提供边界参考。从设计思路来看，整个模型没有做多余的装饰性构件，所有的结构墙体、楼板、隔断都按照实际施工的厚度做了建模，不同功能区的地面标高差也在剖面里做了清晰的区分，比如卫生空间的地面比相邻公共区域略低，符合排水找坡的实际施工要求；公共活动区域的地面做了统一的标高处理，方便后期地面铺装的统一施工。首层空间的外墙预留了多个出入口位置，每个出入口的宽度、门垛尺寸都符合商用空间的人流疏散要求，出入口对应的室内外高差也做了合理预留，能直接衔接室外台阶或者无障碍坡道的设计。模型里的木质饰面区域对应了建筑外墙的装饰面构造，饰面与结构墙体之间的安装间隙也做了留白，能给后期装饰构件的安装预留足够的操作空间，

　　不会出现设计阶段没预留间隙导致现场安装无法施工的问题。在安装边界方面，整个建筑的横向总宽度、竖向总高度都按照常规临街商住建筑的尺寸做了合理设定，建筑侧边与相邻用地的退距空间也在模型的边界处做了示意，能给总图规划阶段的建筑定位提供尺寸参照。内部的楼梯位置做了明确的空间预留，楼梯段的宽度、休息平台的深度都满足人流疏散的尺寸要求，楼梯对应的上下层楼板开洞位置也做了精准的对齐，不会出现楼梯上下错位的设计问题。不同区域的层高也做了差异化设计，商用区域的层高高于上层居住或者办公区域的层高，符合不同功能空间的净高要求，楼板的厚度按照常规的钢筋混凝土楼板尺寸做了建模，梁的位置也隐藏在楼板与墙体的衔接处，既保证了结构受力的合理性，也不会占用过多的室内净高空间。对于做建筑方案设计的从业者来说，这套模型可以直接作为同类商住建筑剖面设计的参照模板，调整对应区域的尺寸就能快速生成不同规模的建筑剖面方案；对于做室内设计的从业者来说，能直接在模型基础上添加室内装饰构件、家具布置，不用从零开始搭建建筑基础结构，能大幅提升方案建模的效率；对于结构设计的从业者来说，能通过模型直观判断墙体、楼板的受力传递路径，提前发现竖向构件不连续、开洞过大等结构隐患，在方案阶段就完成结构合理性的校验，避免后期施工图阶段出现大的方案调整。
