蜘蛛侠主题定制款RX200调压盒结构设计

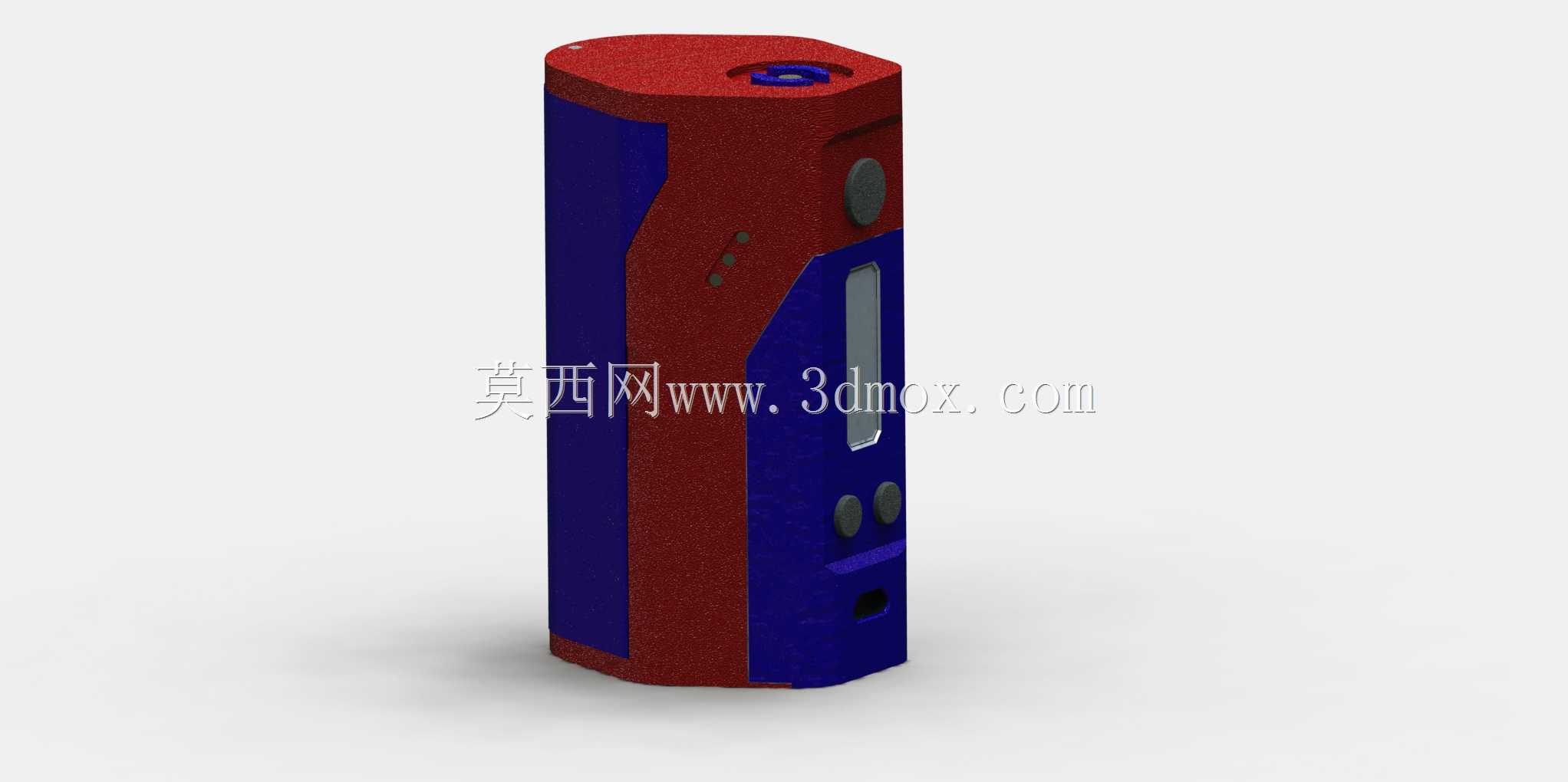

　　这款定制化手持调压设备的结构设计，核心围绕手持握持的人机工程边界展开，整体采用立式棱柱切角造型，主体高度控制在单手握持的舒适区间，宽度适配成年男性手掌自然围合的尺寸范围，厚度方向预留了内置双电芯的安装空间，同时在侧边做了内凹的握持弧面，避免长时间持握产生硌手的触感。外观采用红蓝撞色的分块设计，对应蜘蛛侠主题的视觉识别特征，分模线沿着红蓝配色的交界位置布置，既隐藏了注塑件的合模痕迹，也让外观色块的边界更加规整，不需要额外做表面喷涂的遮罩工序，降低了外壳加工的工艺复杂度。

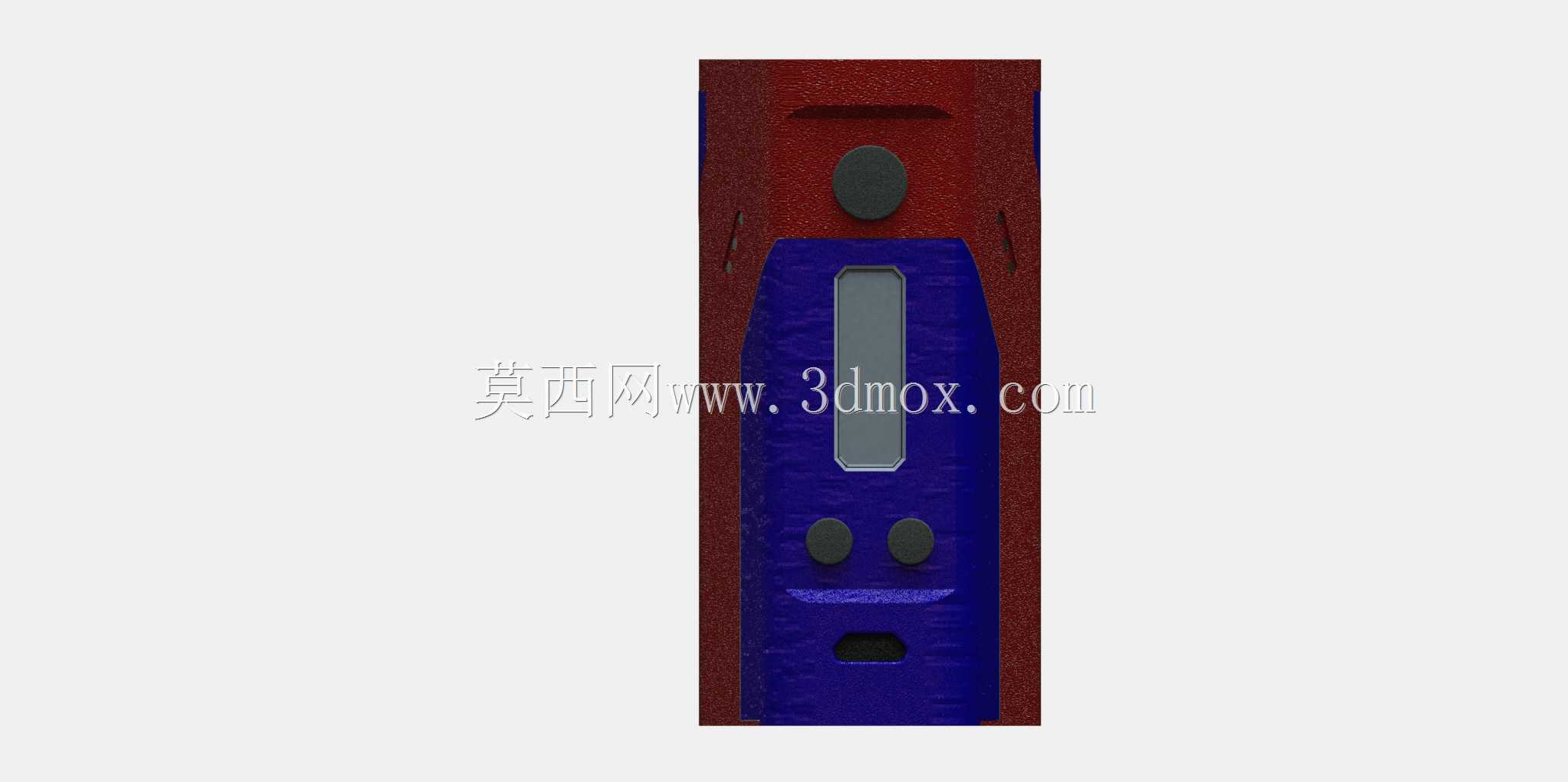

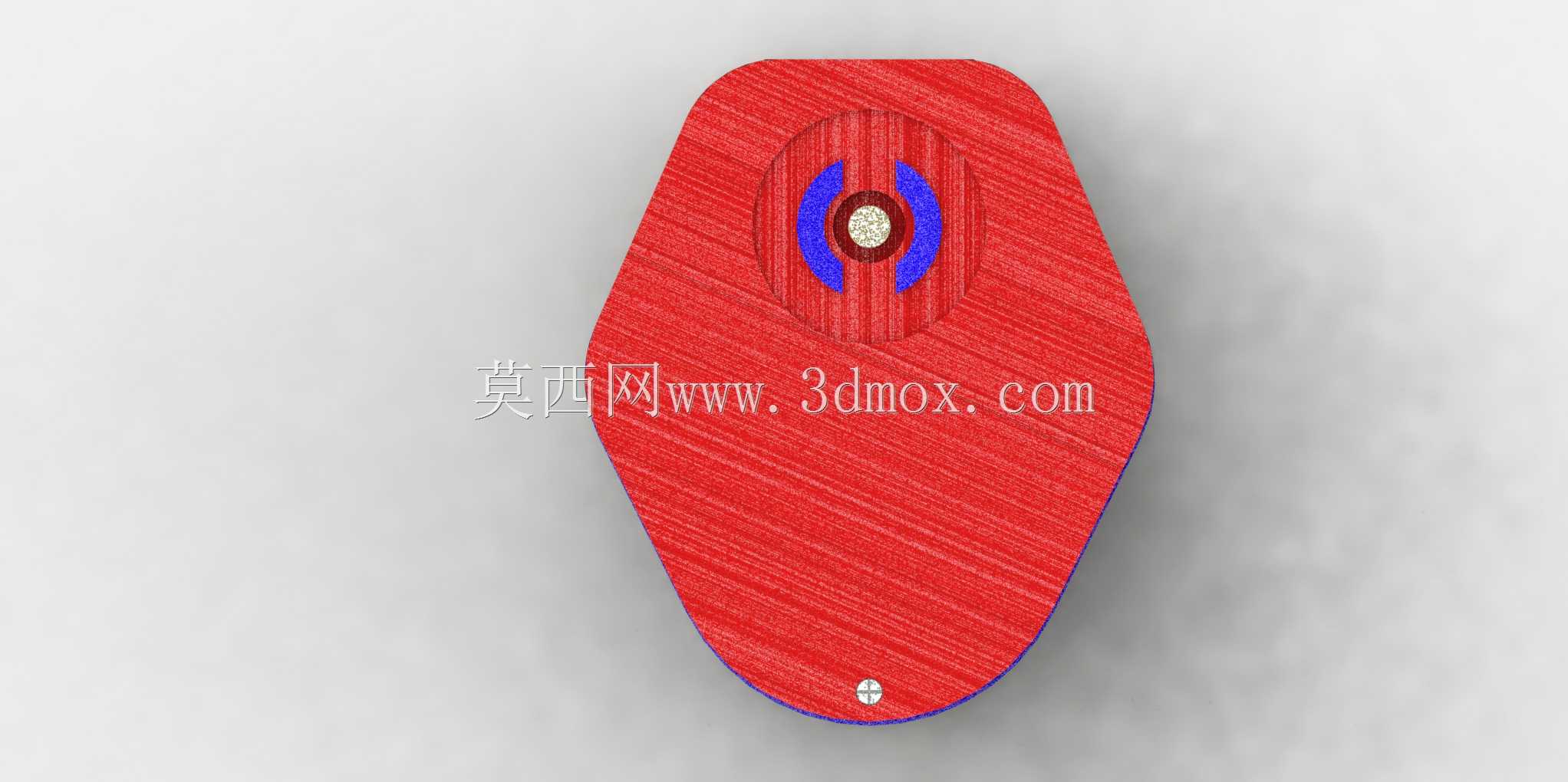

　　设备顶部的雾化器安装接口做了下沉式设计，接口周围的红色面做了0.3mm的凸起围边，能够在雾化器安装后遮挡接口缝隙，同时防止冷凝液顺着接口缝隙流入设备内部，接口内部预留了标准510螺纹的安装深度，适配市面上绝大多数规格的成品及DIY雾化器，接口中心的弹性顶针采用镀金材质，降低接触电阻的同时保证长期使用的抗氧化性能。正面的显示窗口采用内嵌式安装，窗口边缘做了0.2mm的倒角处理，避免透明视窗面板在装配时出现边缘崩边的问题，视窗下方的两个调节按键采用对称布置，按键的按压行程控制在0.8mm，按压力度设置在1.5N，既保证按压的清晰反馈，也避免放在口袋中出现误触的情况。

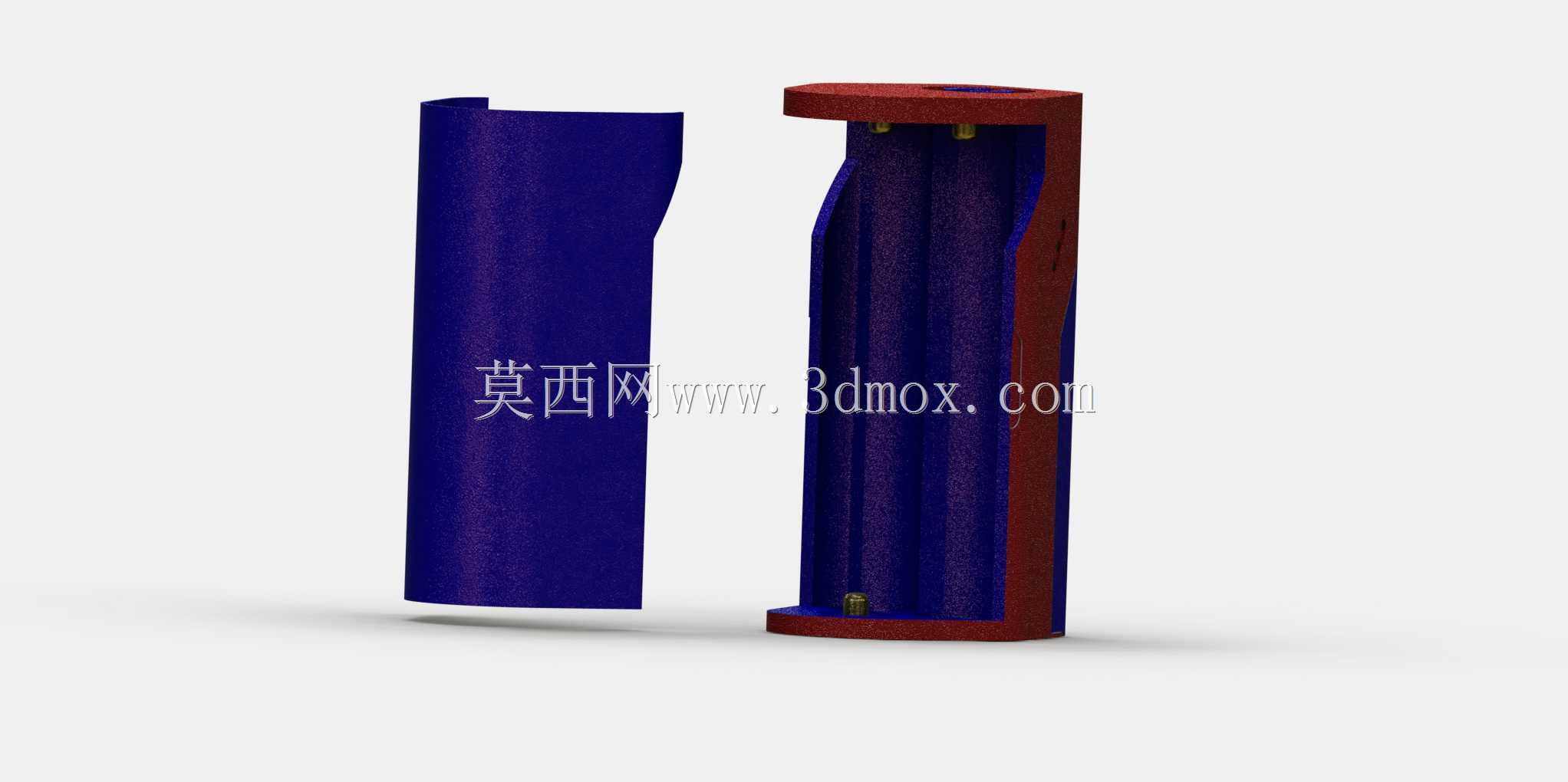

　　侧面的大尺寸圆形点火按键做了内凹的弧面设计，按键表面做了细微的防滑纹理，手指搭靠时能够自然贴合指腹轮廓，按键周围的外壳做了1mm的下沉台阶，保证按键表面与外壳表面基本齐平，不会因为按键突出造成意外触发。外壳内部的筋位布置沿着电芯仓的轮廓分布，既能够固定内置电芯的位置，防止设备跌落时电芯出现移位，也能够增强外壳的整体结构强度，减少薄壁注塑件的变形量，电芯仓与外壳内壁之间预留了0.5mm的间隙，用于粘贴绝缘青稞纸，避免电芯外皮磨损造成短路风险。

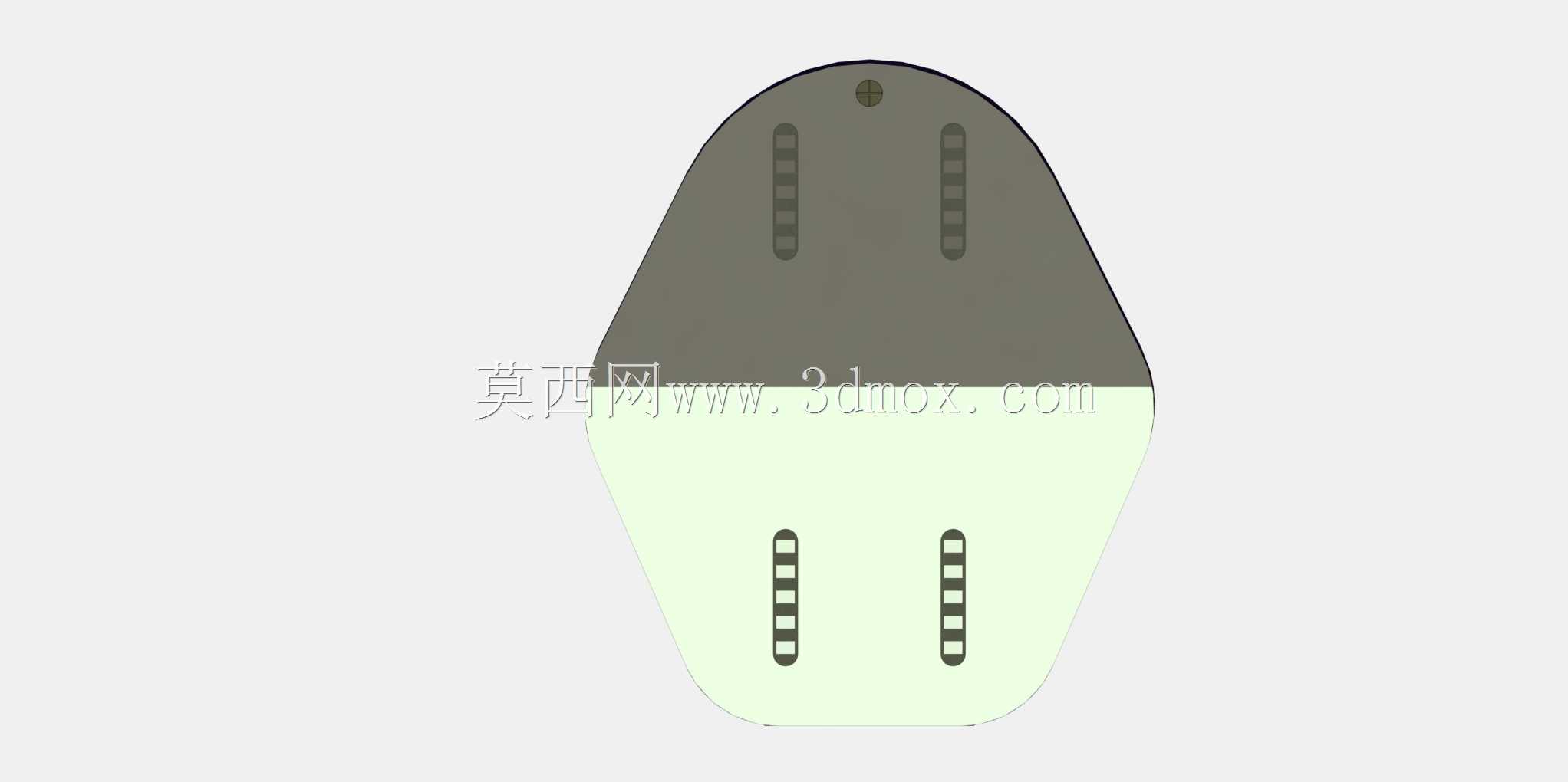

　　底部的泄压孔采用隐藏式设计，布置在底部蓝色面的靠下位置，孔位内侧贴有防水透气膜，既能够在电芯出现异常泄压时快速排出内部气体，也能够防止日常使用时的汗水、泼溅水从孔位进入设备内部。内部的PCB安装位预留了三个固定柱，采用螺丝锁付的方式固定主板，固定柱周围做了加强筋连接到外壳侧壁，避免摔落时固定柱断裂造成主板移位。主板与按键之间的接触位置预留了0.1mm的间隙，避免外壳变形挤压按键造成功能异常，显示窗口内侧预留了泡棉粘贴位，装配时粘贴黑色遮光泡棉，防止屏幕光线从视窗边缘漏出影响显示效果。

　　在实际使用场景中，这类定制化调压设备主要面向追求个性化外观的电子烟用户，相比通用量产型号，定制外壳的分色设计能够满足用户的个性化审美需求，同时结构上完全兼容原版RX200的内部元器件，不需要对主板、电芯等核心部件做修改，直接替换外壳即可实现外观改装，降低了个性化改装的成本。外壳的壁厚统一设置为1.8mm，既保证足够的结构强度，也不会因为壁厚过大造成外壳缩水、表面缩痕等注塑缺陷，所有的边角位置都做了R0.5以上的圆角处理，避免尖锐边角在使用时划伤手部，也能够减少注塑件的应力集中问题，提升外壳的抗摔性能。

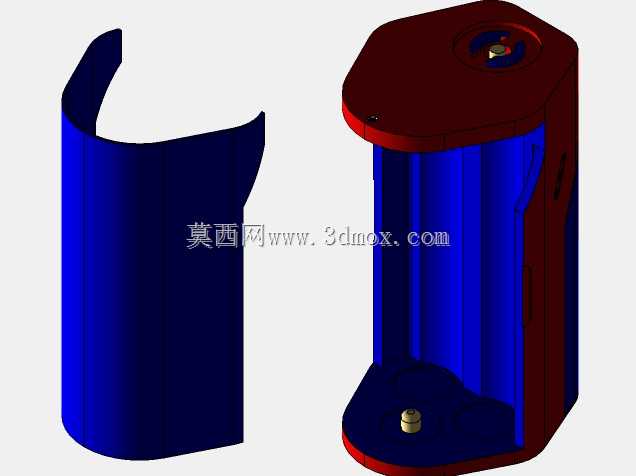

　　设计过程中优先考虑了装配的便捷性，外壳采用前后壳扣位加螺丝固定的方式，扣位沿着外壳边缘均匀布置，扣合量控制在0.6mm，既保证前后壳扣合的紧密性，也方便后期维修时拆卸，不会因为扣合量过大造成拆壳时扣位断裂。内部的走线槽沿着筋位之间的空隙布置，走线槽的宽度预留了2mm的空间，能够容纳主板连接电芯、按键的导线，同时在走线槽位置设置了压线扣，防止导线移位接触到电芯或者其他发热部件造成安全隐患。电池盖的配合间隙控制在0.15mm，既保证电池盖开合顺畅，也不会出现过大的缝隙影响外观整体性，电池盖的卡扣采用弹性悬臂结构，悬臂的厚度设置为1.2mm，保证卡扣有足够的弹性和使用寿命，反复开合不会出现断裂问题。
