仿生鱼头曲面造型结构件三维设计

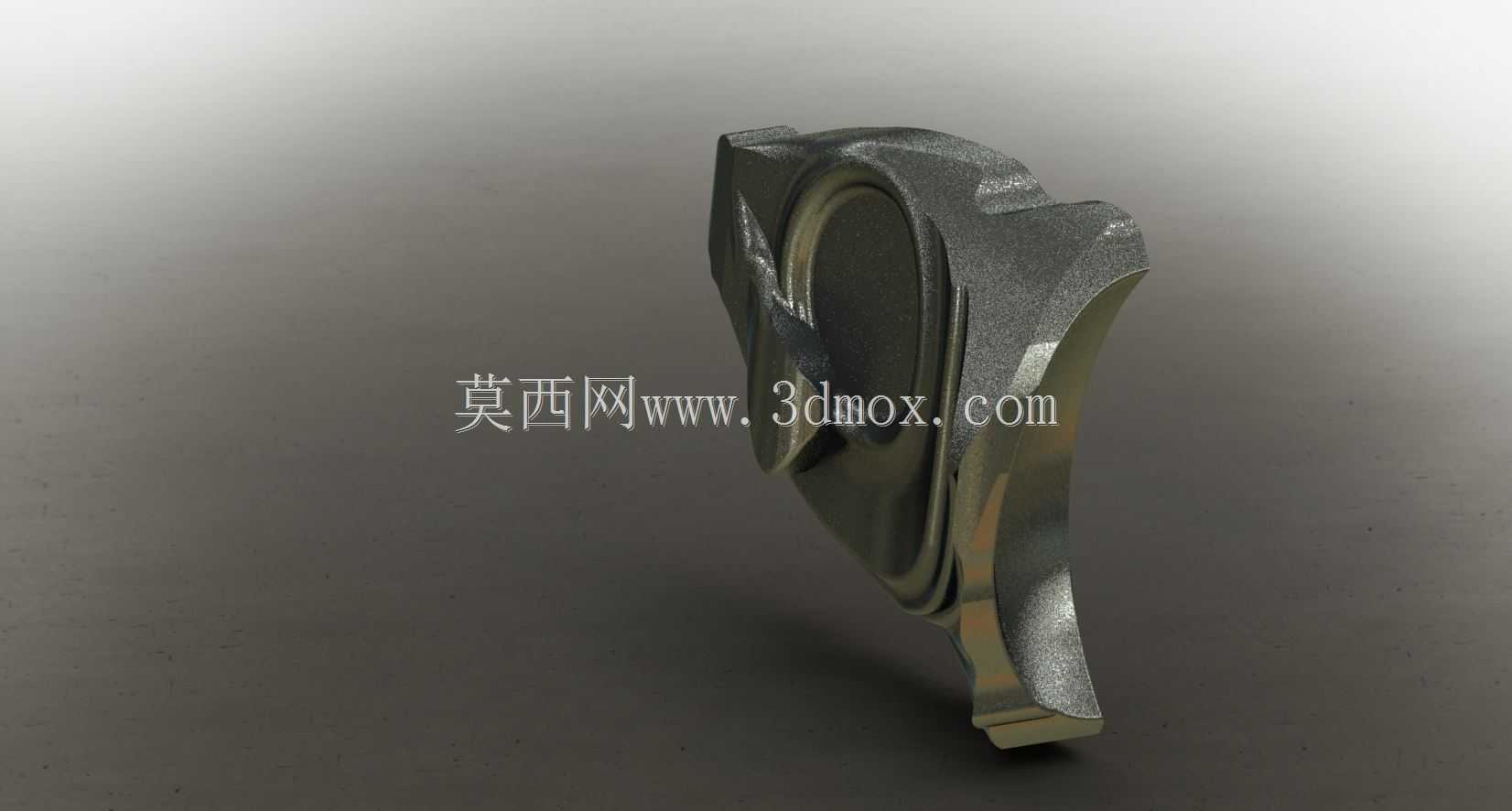

　　做了十几年结构设计，经手的异形曲面件不算少，这类仿生鱼头造型的构件，最早接触是在水下探测设备的导流端配套项目里，当时甲方要求水下机器人的前端导流罩既要降低行进阻力，还要预留传感模块的安装位，前前后后改了七版曲面才过流场测试。这次的鱼头造型结构，首先要考虑的就是流线型曲面的连续性，整个外轮廓从尖部到后端安装面，全程做G2连续处理，避免曲面出现硬棱，在流体介质中行进时不会产生额外的紊流，这一点和水下设备导流罩、高速运载工具前端整流件的设计逻辑完全一致。

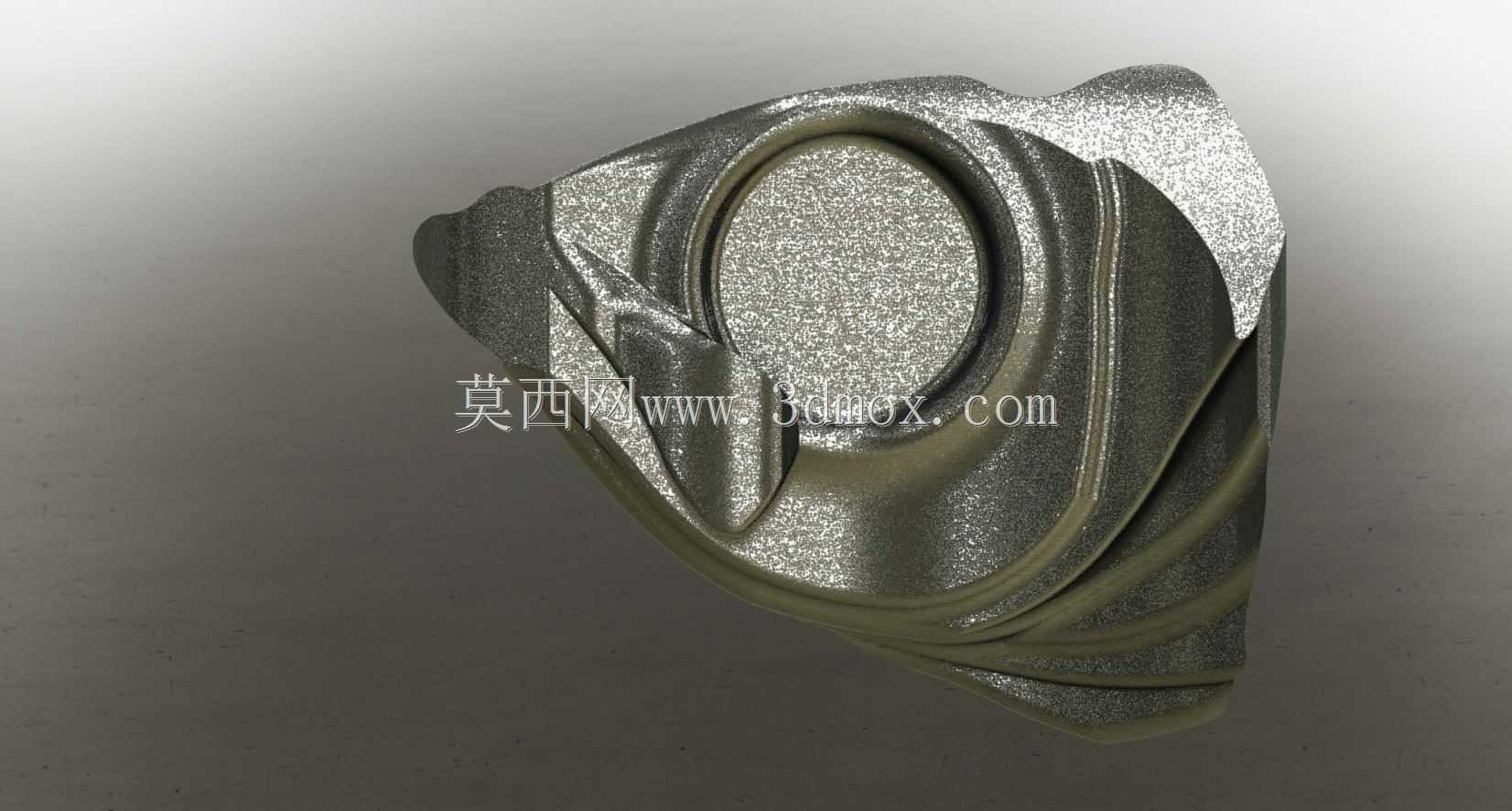

　　从结构布局来看，中间预留的圆形安装沉台，是核心功能区，常规设计里这个位置用来嵌装传感探头、照明模块或者配重块，沉台的深度做了3mm的限位台阶，安装时不需要额外做定位治具，直接把配套模块卡入台阶即可，周边的曲面隆起部分，不是单纯的造型装饰，每一道隆起的筋位都对应内部的支撑结构，从安装面延伸到鱼头尖部，壁厚控制在2.5mm，既保证整体结构强度，又不会额外增加整体重量，做有限元分析的时候，1.5m高度自由跌落的工况下，筋位位置的最大形变不超过0.2mm，完全满足户外使用的强度要求。

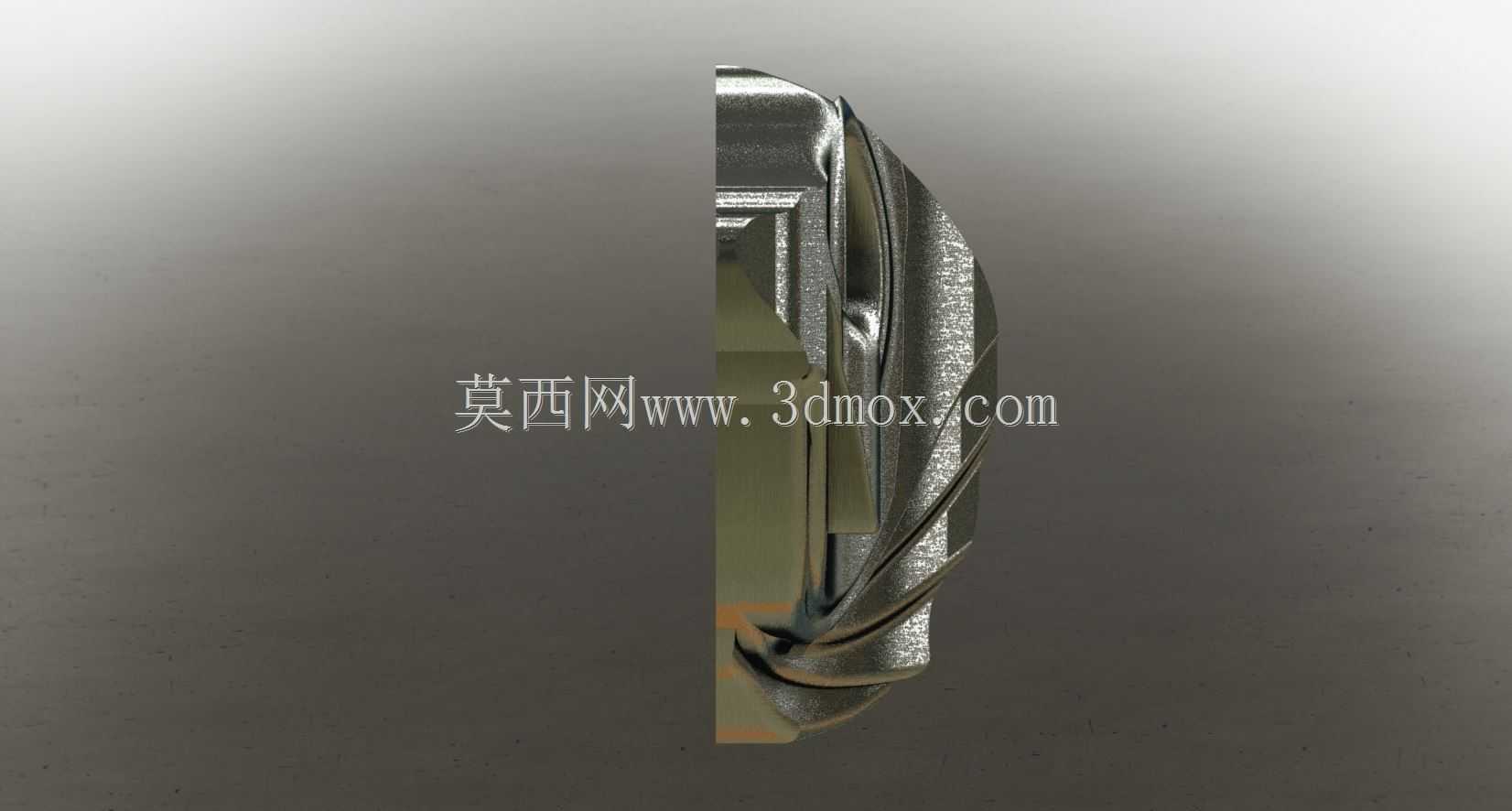

　　安装边界这块，后端的安装面做了平整化处理，预留了四个M3的螺丝孔位，孔位间距按照通用模块化接口的标准设计，能直接适配市面上多数小型水下机器人、仿生鱼探测设备的前端安装法兰，不需要额外做转接件。曲面的过渡区域特意做了0.5mm的圆角处理，避免安装维护时划伤操作人员，也减少流体经过时的应力集中点。之前做同类产品的时候，曾经因为曲面和安装面的过渡圆角太小，在高速水流测试中出现过渡位置的材料疲劳开裂，这次的设计特意把圆角半径放大，同时在过渡位置做了局部加厚，壁厚从2.5mm渐变到3mm，平衡重量和强度的关系。

　　设计思路上，没有完全照搬真实鱼头的生物外形，而是在仿生外形的基础上做了工程化优化，真实鱼头的曲面存在很多不规则的凹陷，这些凹陷在流体中会产生额外的阻力，也容易在使用过程中缠绕水中的杂物，所以设计时把这些不必要的凹陷全部做顺滑处理，保留鱼头的整体流线轮廓，同时把每一道曲面的曲率都调整到符合流体力学的最优区间，经过流场仿真验证，这个造型在0.5-2m/s的水流速度下，阻力系数比普通圆弧整流罩低17%左右。

　　实际应用场景里，这类构件除了用作水下探测设备的导流端，还可以作为文创类机械摆件的核心构件、仿生游乐设备的外观装饰件，甚至可以改装成户外照明灯具的外壳，中间的圆形沉台刚好可以嵌入LED灯板，周边的曲面可以起到匀光的作用。做三维建模的时候，这类曲面不能用简单的拉伸旋转命令生成，需要先搭建骨架线，按照流体走向调整每一条控制线的曲率，再通过边界混合生成整体曲面，之后反复检查曲面的高斯曲率分布，避免出现曲率突变的区域，否则后续做模具加工的时候，刀具路径会出现顿挫，加工出来的表面会有接刀痕，后期抛光的工作量会大幅增加。

　　壁厚设计上，整体采用均匀壁厚加局部加强的方案，没有出现壁厚突变的位置，避免注塑或者3D打印过程中出现缩痕、翘曲的问题，加强筋的厚度控制在壁厚的0.6倍，也就是1.5mm，筋位的根部做了R0.3的圆角，减少应力集中。安装孔的位置做了凸台加厚，凸台厚度4mm，保证螺丝锁附的时候不会出现柱位开裂的问题，凸台和周边曲面的过渡也做了顺滑处理，不会出现明显的拼接痕迹。

　　从加工适配性来看，这个造型不管是用3D打印做小批量样机，还是开注塑模做批量生产，都不需要做复杂的抽芯结构，分型面设置在后端安装面的位置，模具结构简单，加工成本低，量产的时候良率能控制在95%以上。之前接触过很多只追求外观造型的仿生设计，完全不考虑加工工艺，最后开模的时候要反复改结构，浪费大量的时间和成本，这个设计从一开始就把加工工艺性考虑进去，曲面的拔模斜度统一做了1.5度，所有朝向模具开模方向的面都没有倒扣，不需要做滑块或者斜顶结构，大幅降低了模具的加工难度和成本。

　　实际使用中，这类流线型仿生构件的优势很明显，首先是外形辨识度高，不管是用在工业设备上还是文创产品上，都能和普通的圆弧、方形构件形成明显的差异化，其次是流体性能优异，在水、空气等流体环境中使用时，能有效降低运行阻力，减少设备的能耗，最后是结构强度高，曲面加筋的结构比同等重量的平板结构强度高40%以上，抗冲击性能更好。做这类异形曲面设计的时候，最容易犯的错误就是只关注外观效果，忽略实际的功能需求和加工可行性，最终做出来的模型只能看不能用，这个鱼头造型的结构，从一开始就把功能安装、强度要求、加工工艺、使用场景全部纳入设计考量，每一处曲面的变化都有对应的工程意义，不是单纯为了造型而造型。
