便携式调压电子烟主机结构设计方案

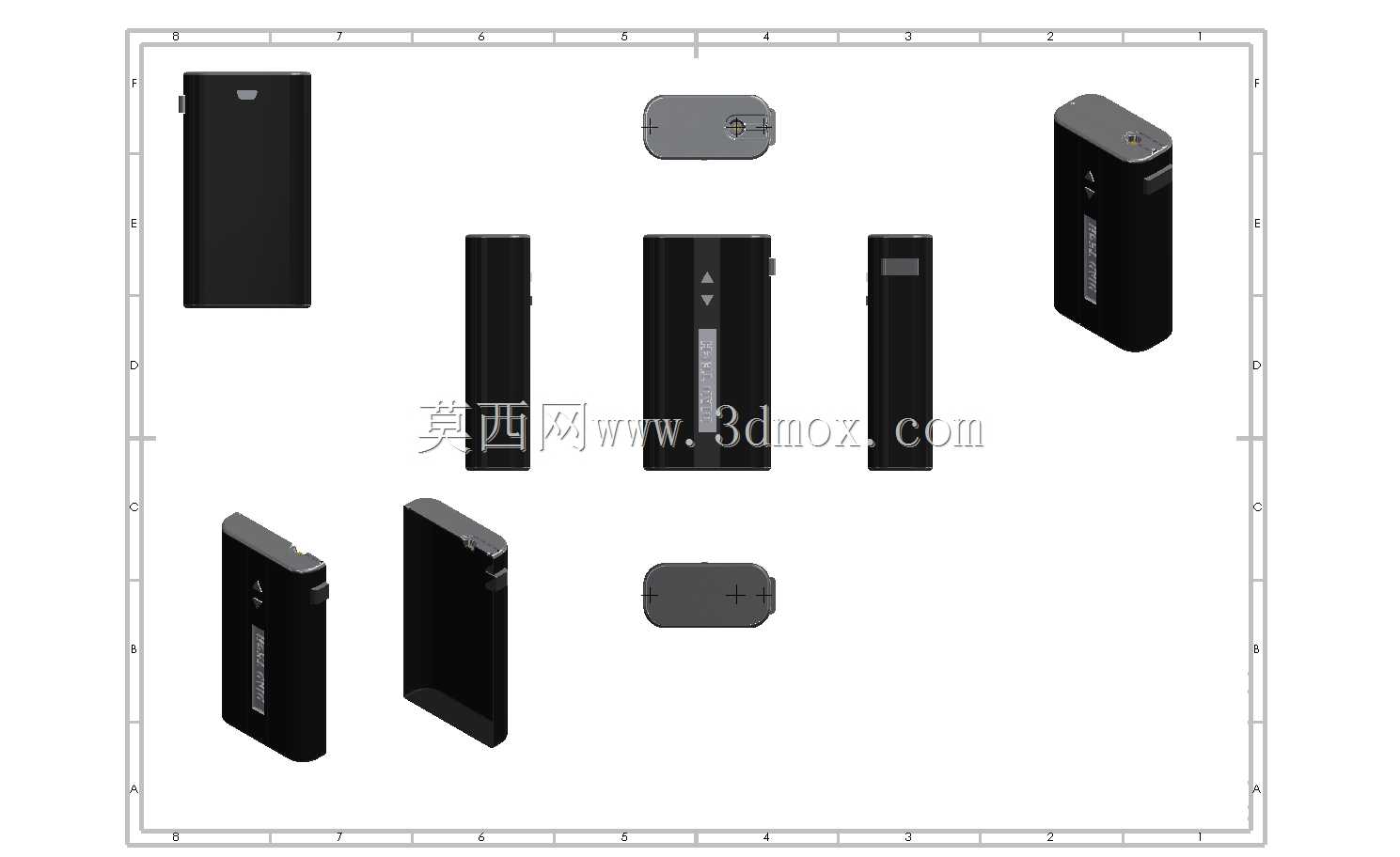

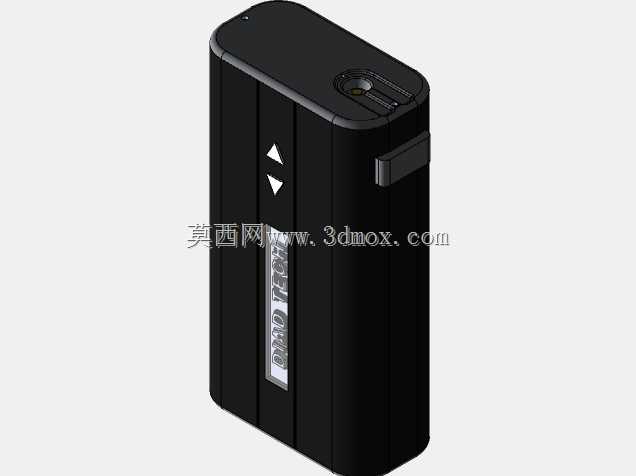

　　从日常消费电子手持设备的结构落地角度出发，这款调压类电子烟主机的三维结构设计，首先要平衡手持握持的人机工程需求与内部元器件的排布空间。日常使用场景中，这类设备多为单手握持操作，拇指需要自然覆盖调节按键与点火触发区域，因此壳体的侧边弧度、边角倒角都做了对应适配，从多视角的结构排布能看到，整体采用长方收边的造型，侧边做了微弧过渡，避免直角硌手的问题，长时间握持也不会产生明显的压痕。

　　设备的核心功能是为雾化组件提供稳定的可调功率输出，因此内部需要预留电池安装仓、控制电路板、调节按键组件、输出接口以及状态显示窗的安装位置。从结构拆分的视图能看到，壳体分为前后主壳、上下端盖几个主要装配部件，各部件之间采用卡扣加少量定位螺丝的连接方式，既保证装配后的接缝均匀度，也能降低后期维护拆解的难度。上端盖预留了雾化器连接的510通用接口安装位，接口周边做了下沉的防刮台阶，避免雾化器安装旋转时刮花上端盖的表面处理层。

　　正面的长条形显示窗位置对应内部电路板的显示屏安装位，窗口周边做了0.3mm的凸边，用来贴合透明视窗面板，同时预留了双面胶的粘贴宽度，保证视窗粘贴后不会出现溢胶、翘边的问题。显示窗下方的三个调节按键，分别对应功率加、功率减以及功能确认操作，按键采用悬臂式的塑胶结构，按键与壳体之间预留0.15mm的活动间隙，既保证按键按压的行程手感，也避免间隙过大进灰的问题。侧边的长条点火按键位置刚好对应单手握持时食指的自然放置位置，按键表面做了内凹的弧度贴合指腹，按压触发的行程设置在0.8mm，触发力度控制在1.5N左右，避免日常携带时误触触发。

　　尺寸边界方面，整体高度控制在90mm以内，宽度在40mm左右，厚度在22mm上下，刚好适配成年男性单手握持的尺寸范围，放入牛仔裤口袋也不会产生明显的异物感。底部端盖预留了充电接口的开孔，开孔位置做了倒角导向，方便充电插头盲插对位，同时端盖内部预留了泄压孔的位置，当内部电池出现异常泄压时，气体可以从底部泄压孔排出，避免壳体内部压力过高出现炸裂的风险。

　　内部电池仓的尺寸适配常规的18650规格锂离子电池，仓体周边做了2mm的绝缘筋位，避免电池外皮被壳体毛刺刮破造成短路风险，电池触点采用镀金弹簧顶针，保证电池安装后接触的稳定性，即使设备出现跌落、晃动的情况也不会出现接触断电的问题。控制电路板的安装位预留了四个定位柱，电路板通过螺丝固定在定位柱上，定位柱高度设置为3mm，保证电路板背面与电池之间留有足够的安全间隙，避免元器件引脚刺破电池绝缘层。

　　壳体的壁厚统一设置为1.8mm，既保证塑胶注塑成型时的流动性，避免出现缺胶、缩水的成型缺陷，也能提供足够的结构强度，1.2米高度自由跌落至水泥地面时，壳体不会出现开裂、卡扣松脱的问题。各装配部件的分型面都设置在侧边的非外观面上，避免分型线出现在正面握持的可视区域，提升产品的外观质感。表面处理方面，主体壳体采用细晒纹的哑光处理，不容易残留指纹和手汗，侧边的点火按键采用略深一号的晒纹，增加手指接触时的摩擦力，避免按压时打滑。

　　从结构可靠性角度考虑，上下端盖与主壳体的配合面做了0.2mm的止口结构，配合处加装了薄款的防水泡棉圈，可以实现日常防泼溅的能力，下雨天使用或者意外被少量水泼溅时，不会出现内部电路短路的问题。显示窗的透明面板采用PC材质，表面做了硬化处理，硬度达到2H，日常使用中与钥匙等物品放在口袋里也不会轻易被刮花，保证显示内容的清晰可读。
