复古蒸汽风格迷你玩具机车结构设计

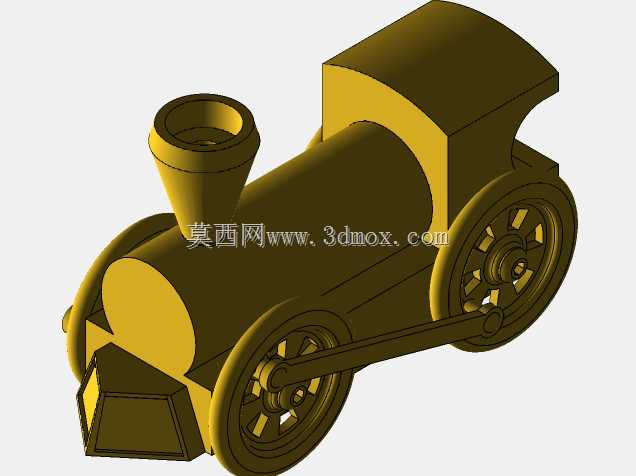

　　这款迷你玩具机车的结构设计，最初的需求锚点是面向低龄儿童的益智拼装类玩具场景，同时也可作为桌面复古工业风摆件适配文创周边、机械科普教具的使用场景，在设计之初就兼顾了拼装容错率、结构安全性与造型辨识度三个核心维度。从功能特性来看，整机没有尖锐外露的结构棱边，所有轮组、连杆部件的活动间隙都控制在安全阈值内，避免儿童玩耍时出现夹手风险，同时轮组与连杆采用联动结构，推动时机车的主动轮通过连杆带动从动轮同步转动，还原真实蒸汽机车的走行逻辑，既可以作为静态摆件陈列，也能满足孩童推拉玩耍的动态使用需求。设计思路上没有照搬真实蒸汽机车的复杂管路与外部附件，而是做了特征提炼与结构简化：将真实机车的锅炉筒体、烟囱、驾驶室、

　　排障器这些核心识别特征做了圆润化处理，去掉了所有细小易脱落的零件，把整机拆分为筒体总成、烟囱部件、驾驶室部件、前后排障结构、轮组连杆组件几个大的装配模块，每个模块的连接位都设计了大尺寸的定位卡扣与装配导向斜角，即便是低龄用户在无工具辅助的情况下也能完成拼装，同时装配后的连接强度足以承受日常推拉玩耍的受力，不会出现轻易散架的问题。外形尺寸上整机长度控制在120mm左右，宽度控制在55mm区间，整体高度不含烟囱为70mm，加上烟囱的总高度为90mm，这个尺寸边界既可以适配常规的玩具轨道套装，也能放在普通桌面作为摆件不占用过多空间，轮组的轴距设置为45mm，轮缘直径28mm，轮缘高度2mm，刚好匹配市面主流的木质玩具轨道、

　　塑料拼装轨道的轨距与轨槽深度，不会出现脱轨、卡滞的问题。安装边界层面，所有部件的装配止口都设计了1.2mm的搭接量，卡扣的扣合行程为1.5mm，装配时不需要施加过大的按压力就能到位，同时各个活动部件的运动间隙预留了0.3mm的公差余量，即便采用ABS注塑成型时出现一定的尺寸收缩，也不会导致轮组卡滞、连杆活动受阻的问题；烟囱部件与锅炉筒体的连接位设计了环形定位筋，装配后不会出现转动歪斜的情况，驾驶室与筒体的连接采用两侧卡扣加底部定位块的结构，保证装配后驾驶室与筒体的同轴度，不会出现左右偏摆的问题。轮组部分的设计参考了真实机车的动轮传动逻辑，将主动轮设置在靠近烟囱的一侧，连杆连接前后两组动轮的偏心销，偏心销的偏心距设置为6mm，

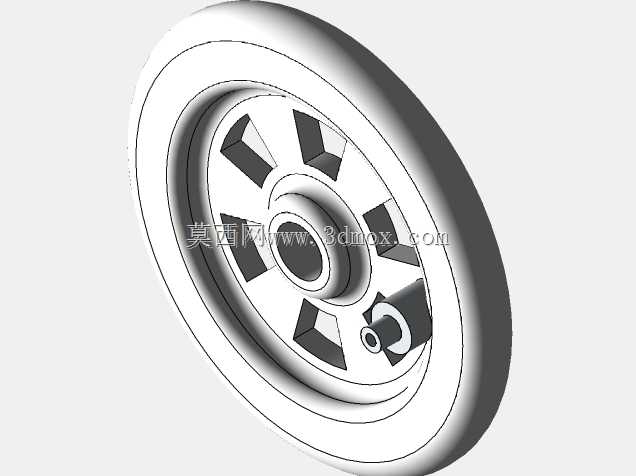

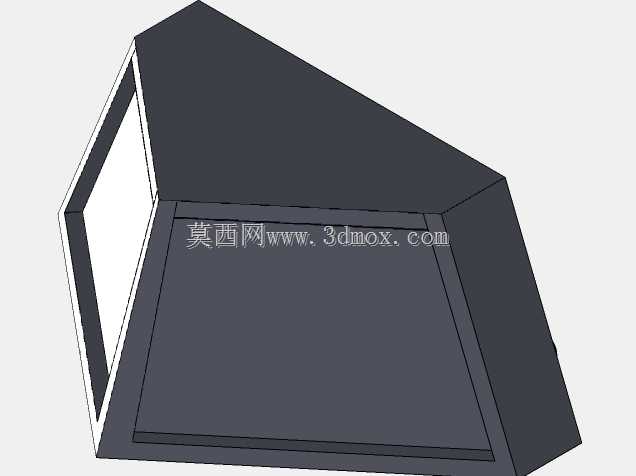

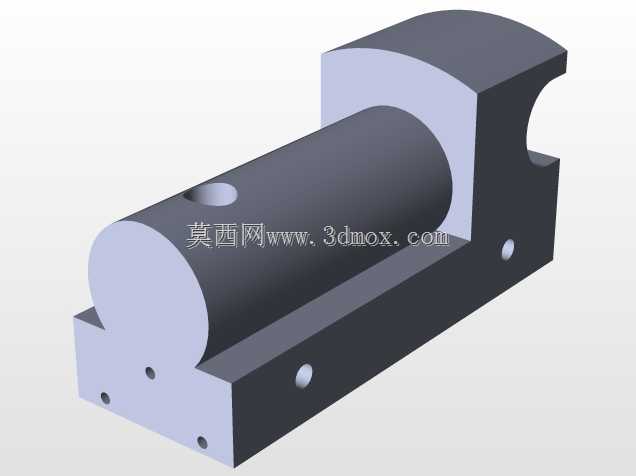

　　推动时机车的轮组转动会带动连杆做平面往复运动，还原真实蒸汽机车的连杆动作视觉效果，同时偏心销与连杆的连接孔采用大圆角过渡，避免应力集中导致的连杆断裂问题；前后排障器的底部距离支撑面预留了3mm的间隙，在普通桌面、地毯、轨道表面推行时都不会出现剐蹭地面的问题，排障器的前端做了30度的倾斜导角，碰到小的障碍物时可以顺利通过，不会出现卡停的情况。整机的壁厚统一设置为2mm，既保证了注塑成型时的熔体流动性，避免出现缺胶、缩痕的成型缺陷，也能让零件具备足够的抗摔强度，从1米高度自由跌落至水泥地面时不会出现壳体碎裂、连接卡扣断裂的问题；所有外表面的棱角都做了R1.5以上的圆角处理，没有任何尖锐的边角，符合玩具安全标准的设计要求。在结构细节上，锅炉筒体的内部做了十字形的加强筋布局，既可以减少注塑时的壁厚不均导致的变形，也能提升筒体的整体刚性，在受到侧向挤压时不会出现明显的凹陷变形；轮组的轮轴采用直径3mm的销轴结构，与轮架上的轴孔采用间隙配合，轴孔的两端做了喇叭口导向，装配轮轴时可以顺利插入，同时轴孔的末端设计了0.2mm的倒扣，轮轴装配到位后不会轻易脱出，避免玩耍过程中轮轴脱落形成小零件造成误食风险。
