手动截止式水阀结构设计三维作品

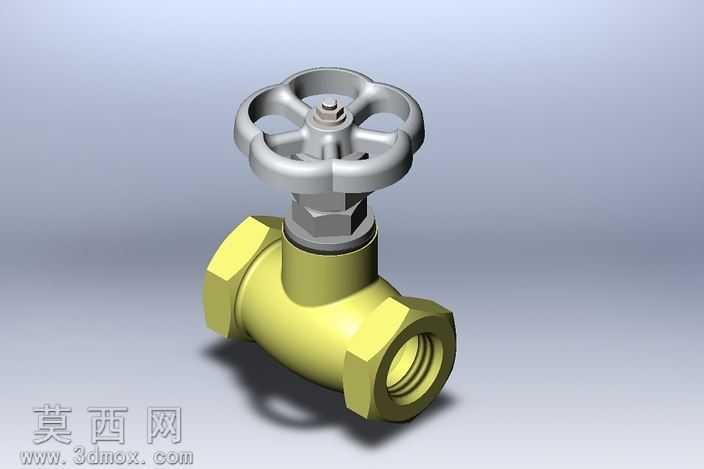

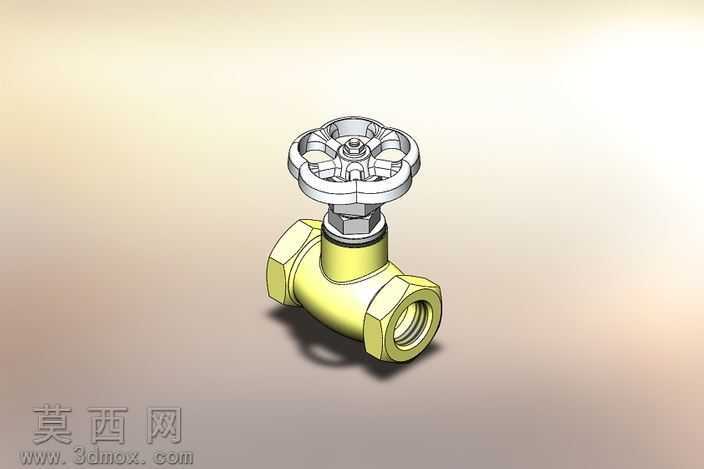

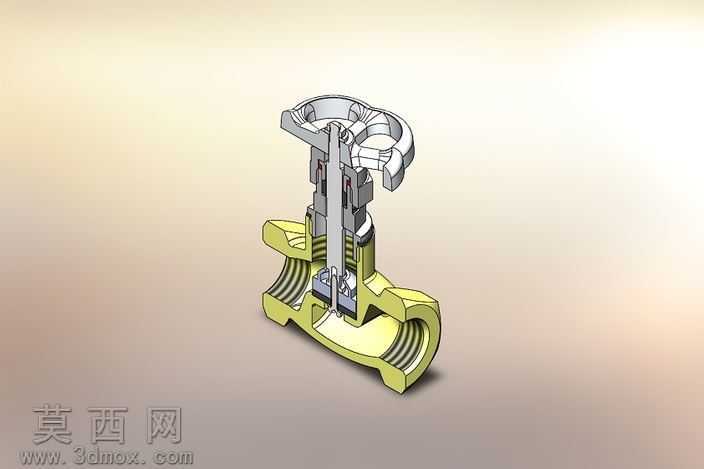

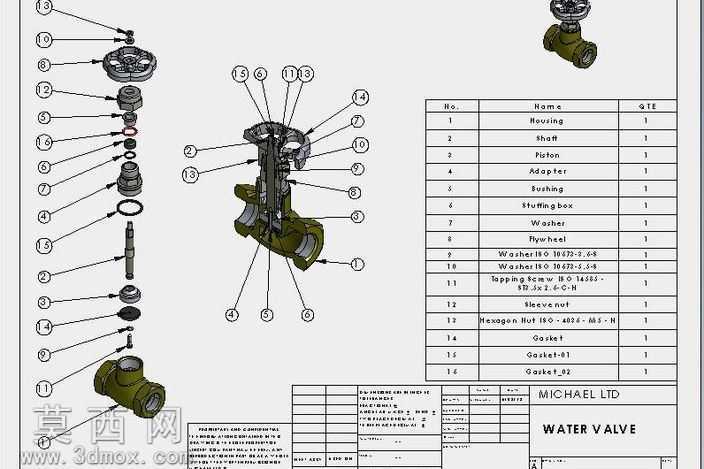

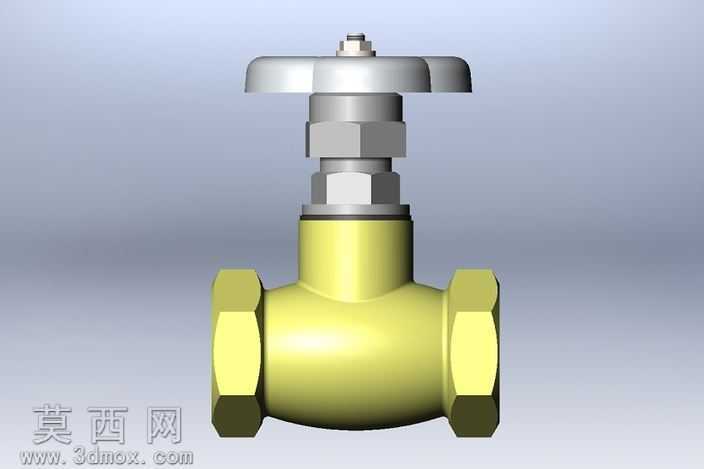

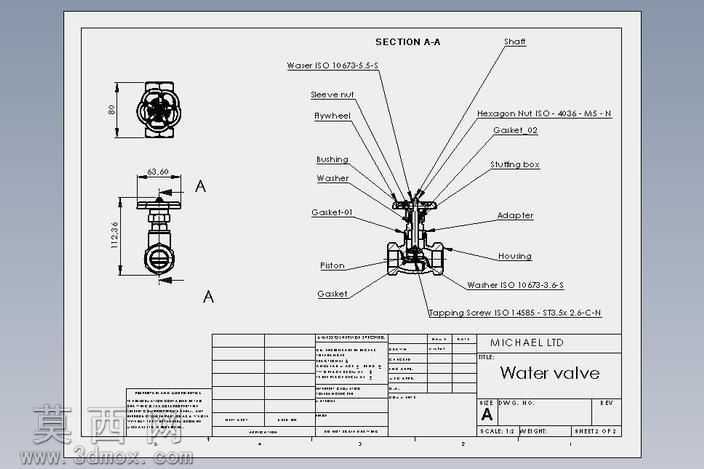

本作品为手动控制的通径0.5规格水阀三维设计成果，建模阶段严格遵循机械制图投影规范，先梳理整套阀门的装配逻辑，从核心的流体通断功能出发拆分零部件层级，依次完成手轮、阀杆、锁紧螺母、密封填料函、压盖、阀体、阀瓣、密封垫片、连接接头等全部零件的参数化建模，每个零件的尺寸均匹配工程图标注的公差要求，保证装配环节无干涉错位问题。建模过程中对密封结构做了重点还原，包括填料函内的多层密封填料、阀瓣与阀座接触位置的密封垫片、阀体与接头连接位置的密封垫圈，都按照实际装配的压缩量做了结构适配，还原真实阀门的密封防漏设计逻辑。手轮部分采用防滑外缘结构建模，匹配手动操作的施力需求，阀杆的梯形传动螺纹做了精确的齿形还原，保证手轮转动时阀杆升降动作的逻辑与真实产品一致。装配体完成后按照工程图的剖切要求生成A-A全剖视视图，清晰展示内部零件的装配位置与配合关系，同时生成对应的外形投影视图标注整体安装尺寸，包括接口规格、整体高度、手轮外径等关键安装参数，所有视图的投影关系、标注样式均符合机械制图国家标准。材质设置上根据零件实际工况分配对应材质属性，阀体、阀瓣、接头等过流承压零件采用铸钢材质，手轮采用铸铁材质，密封件采用丁腈橡胶材质，紧固件采用标准碳钢材质，不同材质的外观质感做了区分处理，方便快速识别零件类型。整套模型完整还原了手动水阀的工作原理，转动手轮时可通过阀杆带动阀瓣升降，实现管路流体的导通与截断，各连接部位的紧固件规格、密封件尺寸都做了标准化匹配，可直接用于阀门结构教学、产品改型设计参考，也可导出工程图用于生产加工环节的图纸参照，模型的零件层级清晰，配合关系明确，无冗余建模特征，可编辑性强，能够适配不同规格参数的改型调整需求。
