可倾斜旋转大尺寸电视壁挂安装支架

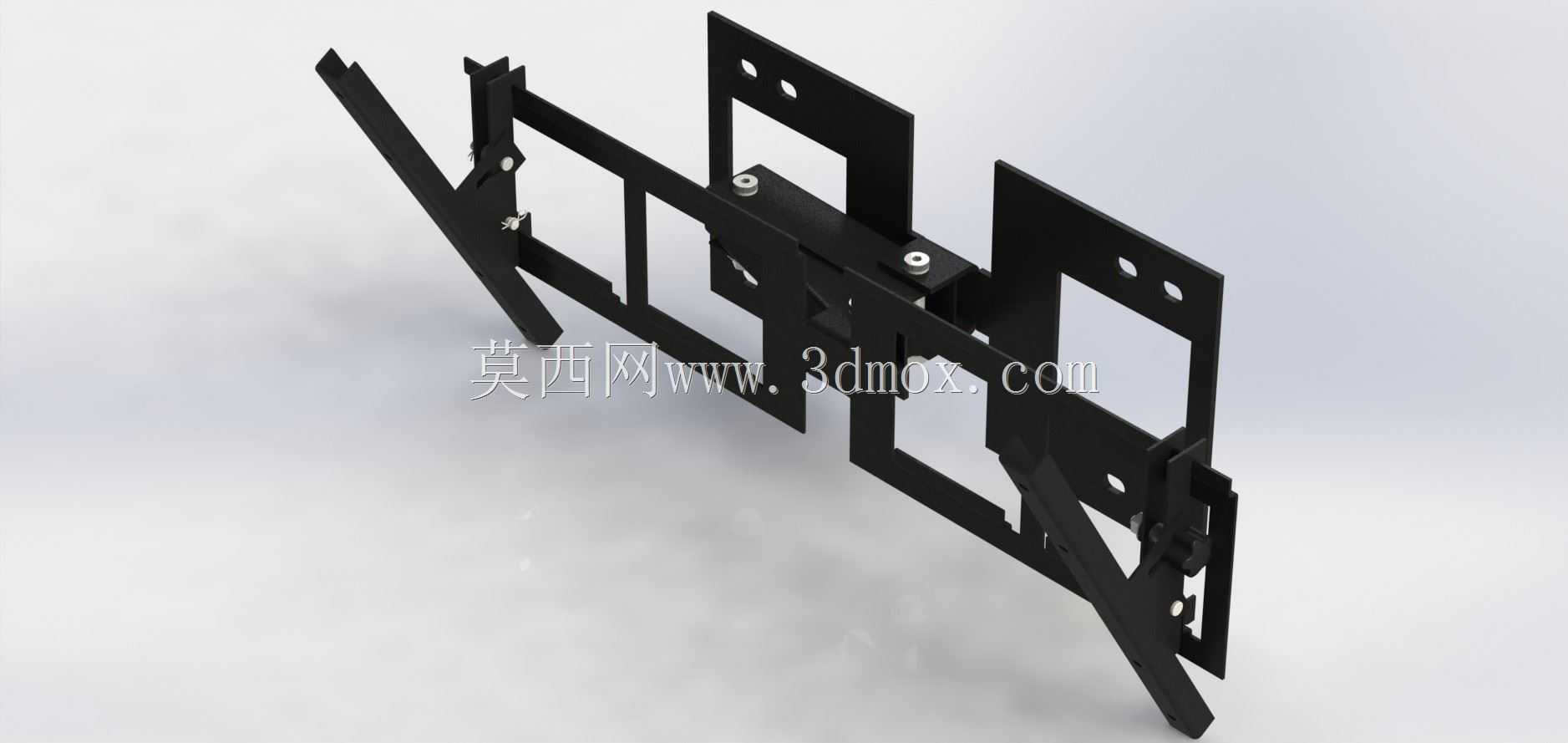

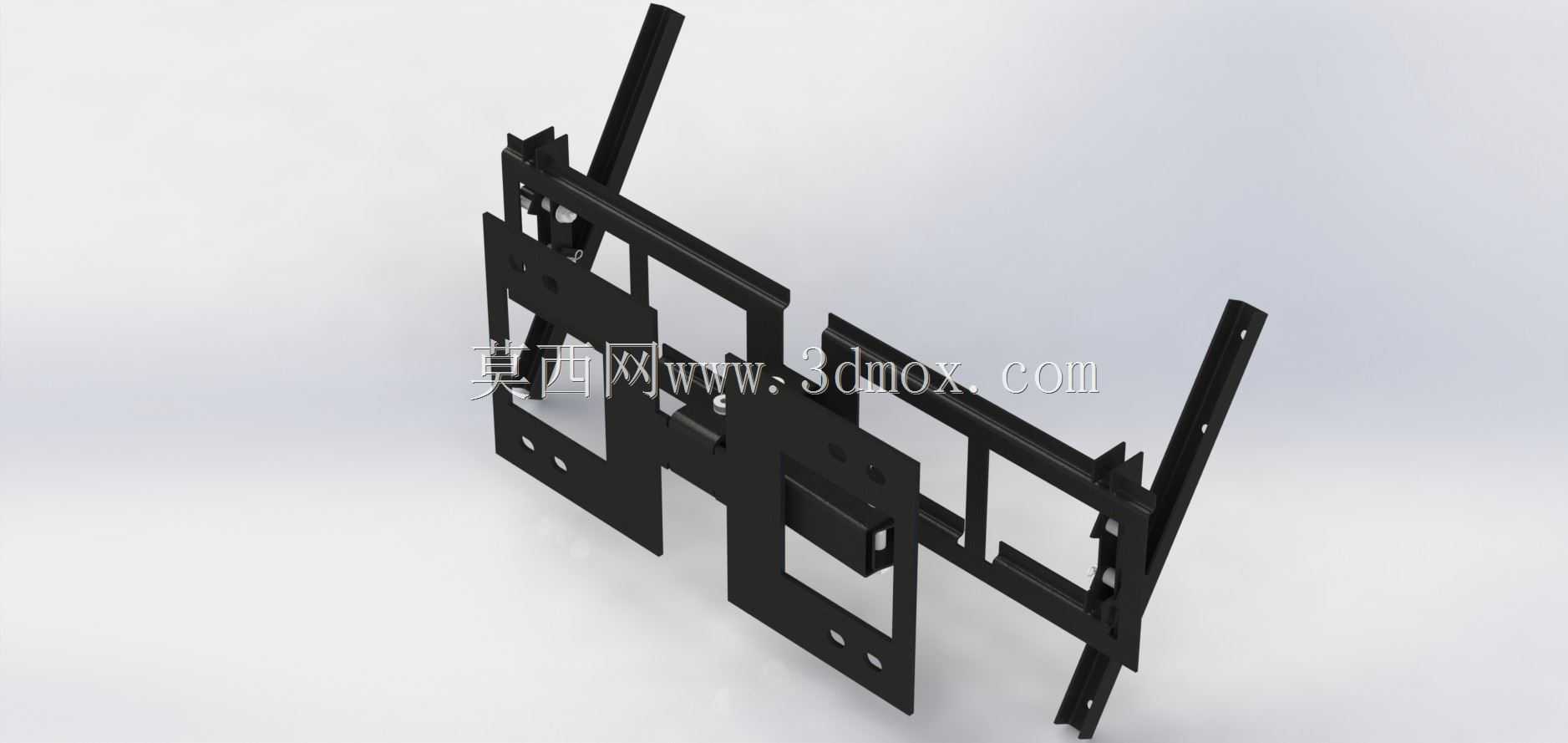

　　这款壁挂支架的结构设计完全围绕大尺寸平板显示设备的墙面挂装需求展开，主体采用框架式钣金拼接结构，所有承力板件均做了折弯翻边处理，在控制整体重量的前提下最大化提升结构抗扭刚度，避免大重量电视长期挂装出现的框架形变问题。从实际安装场景来看，该支架适配的墙面固定端预留了多组腰型安装孔，可兼容16英寸与20英寸两种北美常规木龙骨/轻钢龙骨墙的标准墙钉间距，安装时无需额外打孔调整龙骨位置，能直接对齐标准墙骨点位完成固定，大幅降低家装场景下的墙面破坏程度，也适配商用场景下的预制墙面挂装点位布局。

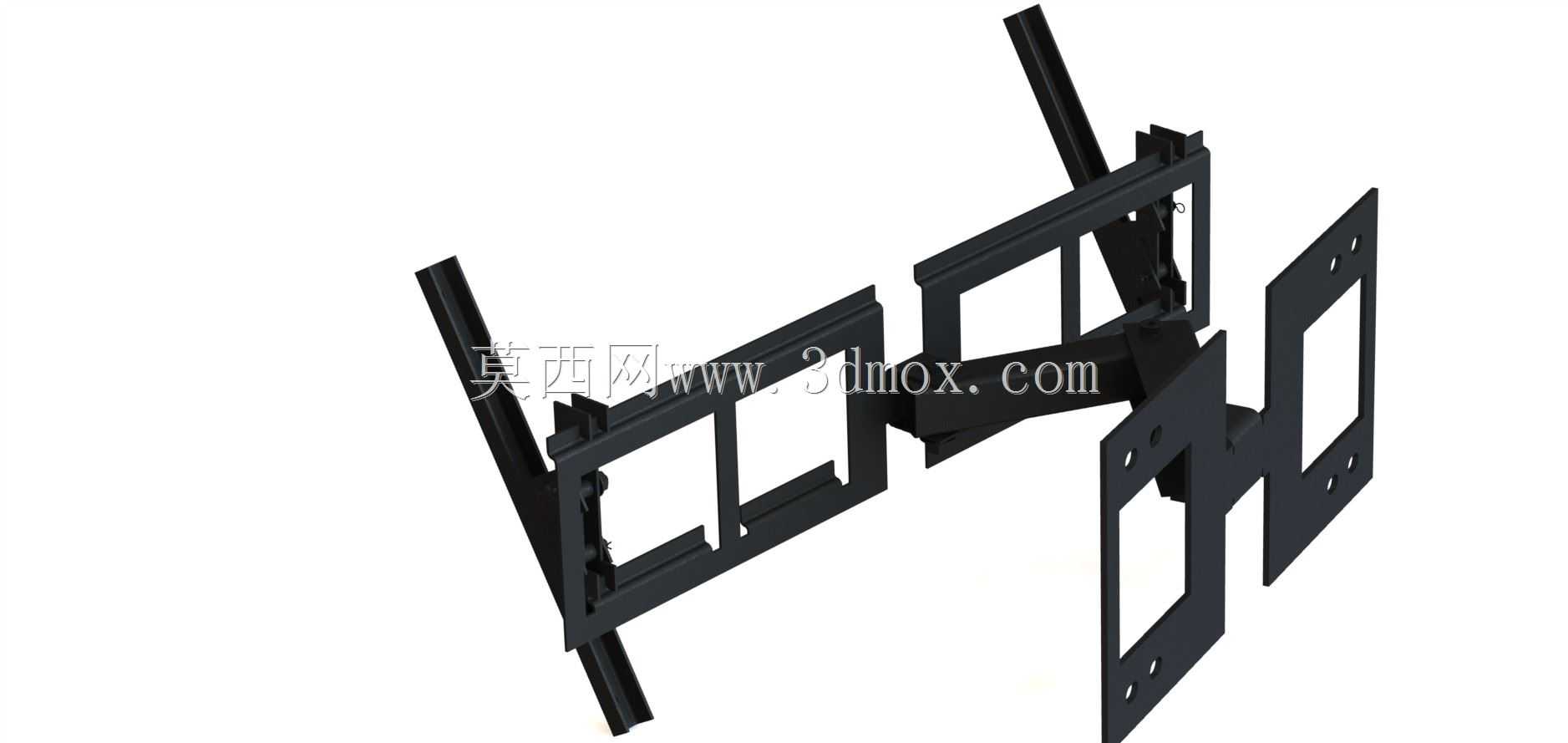

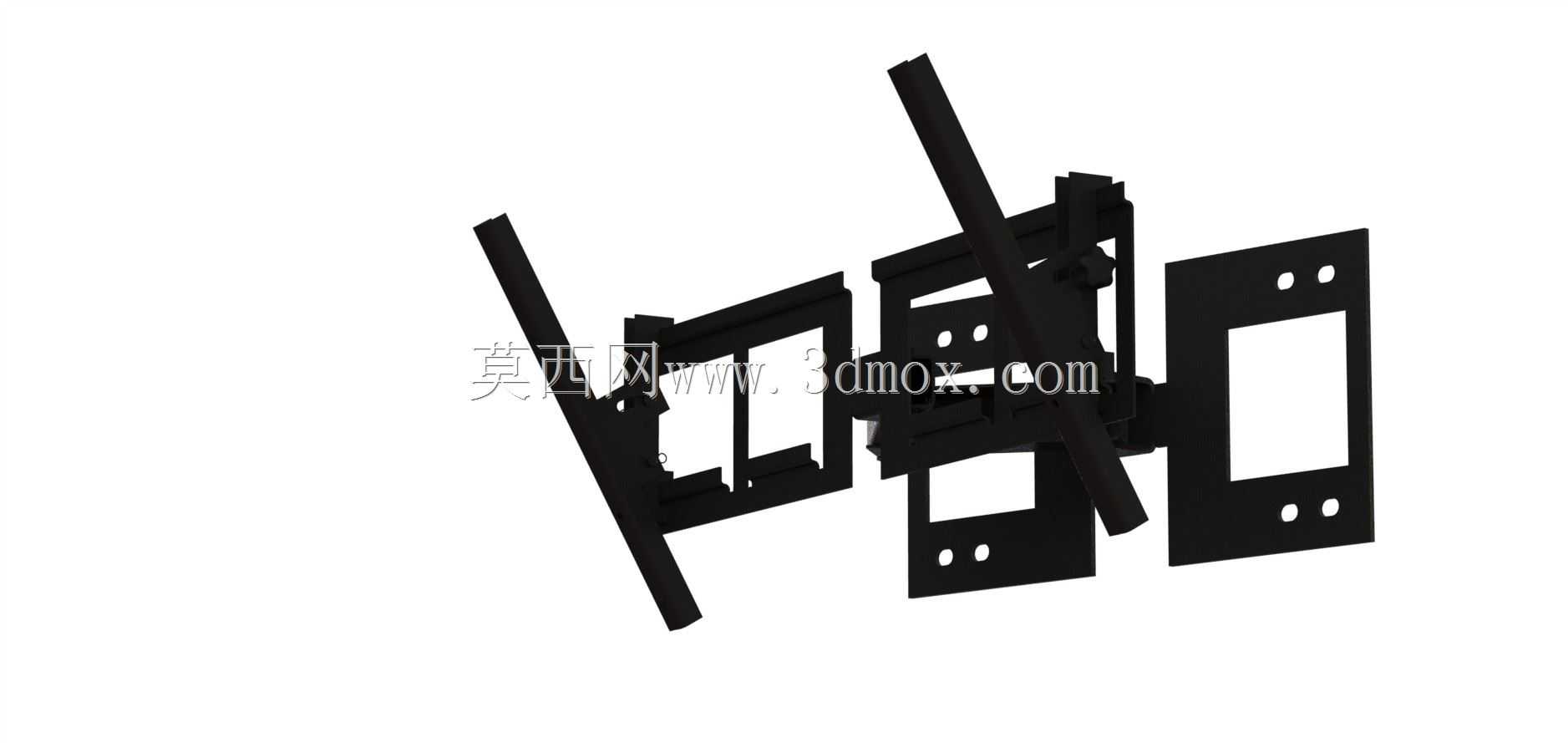

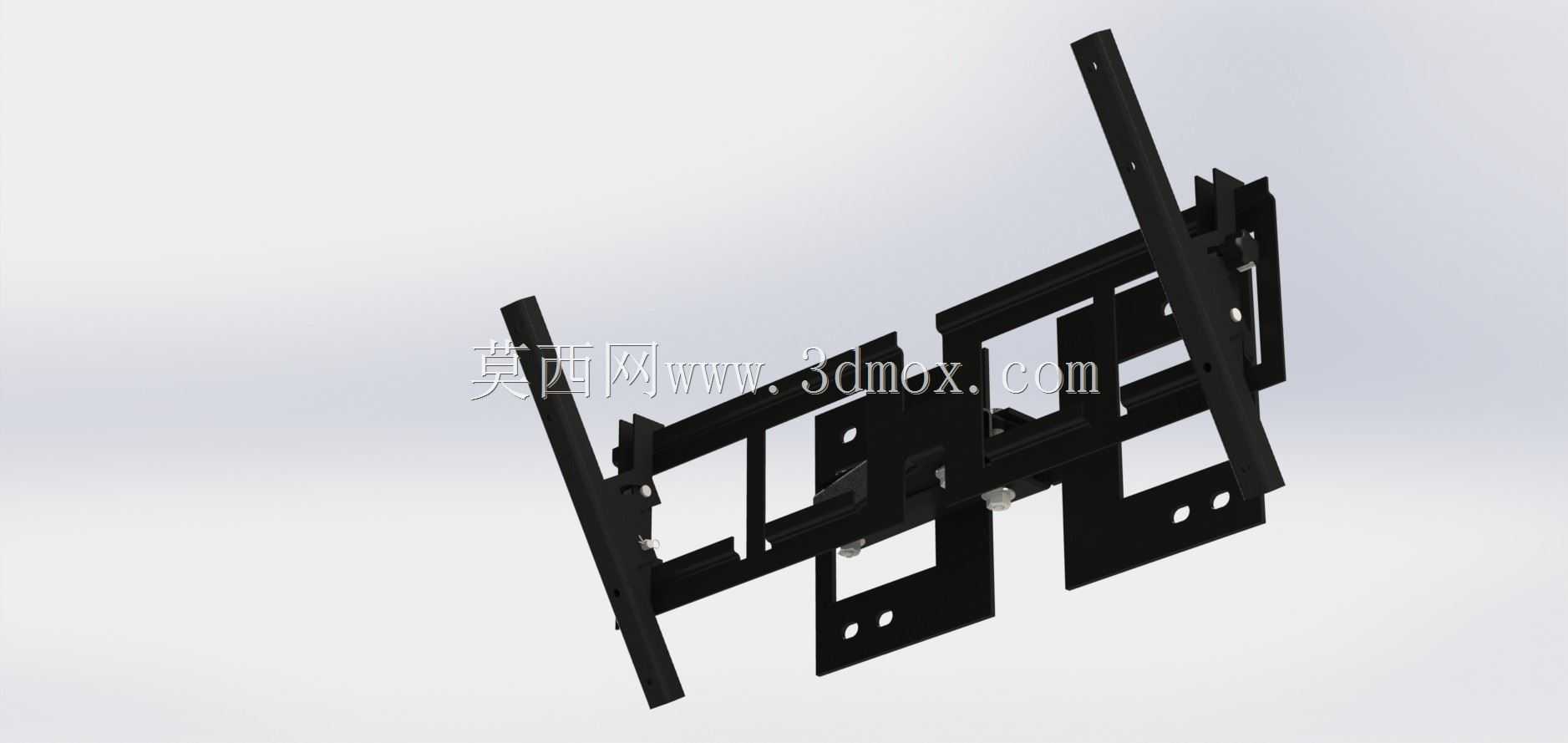

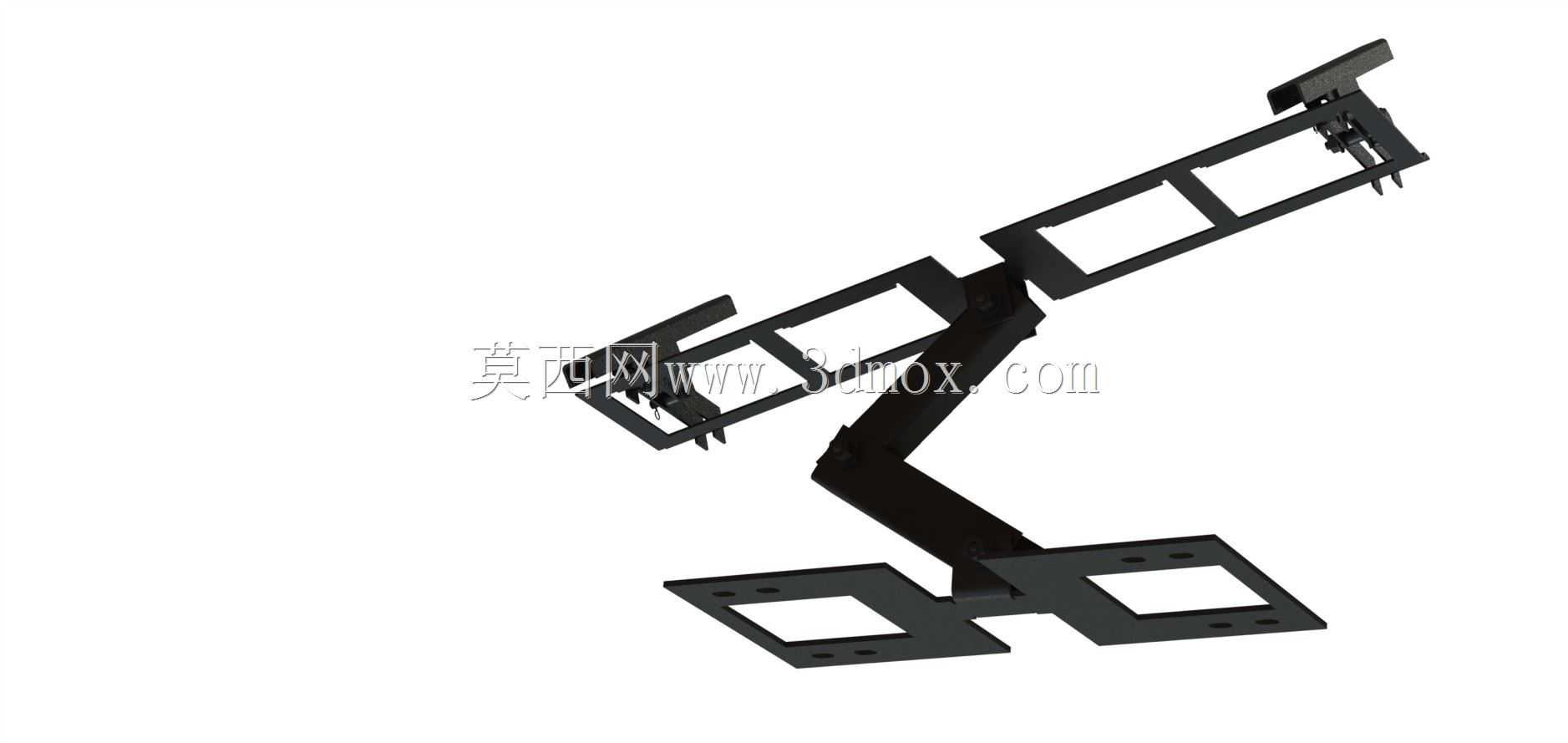

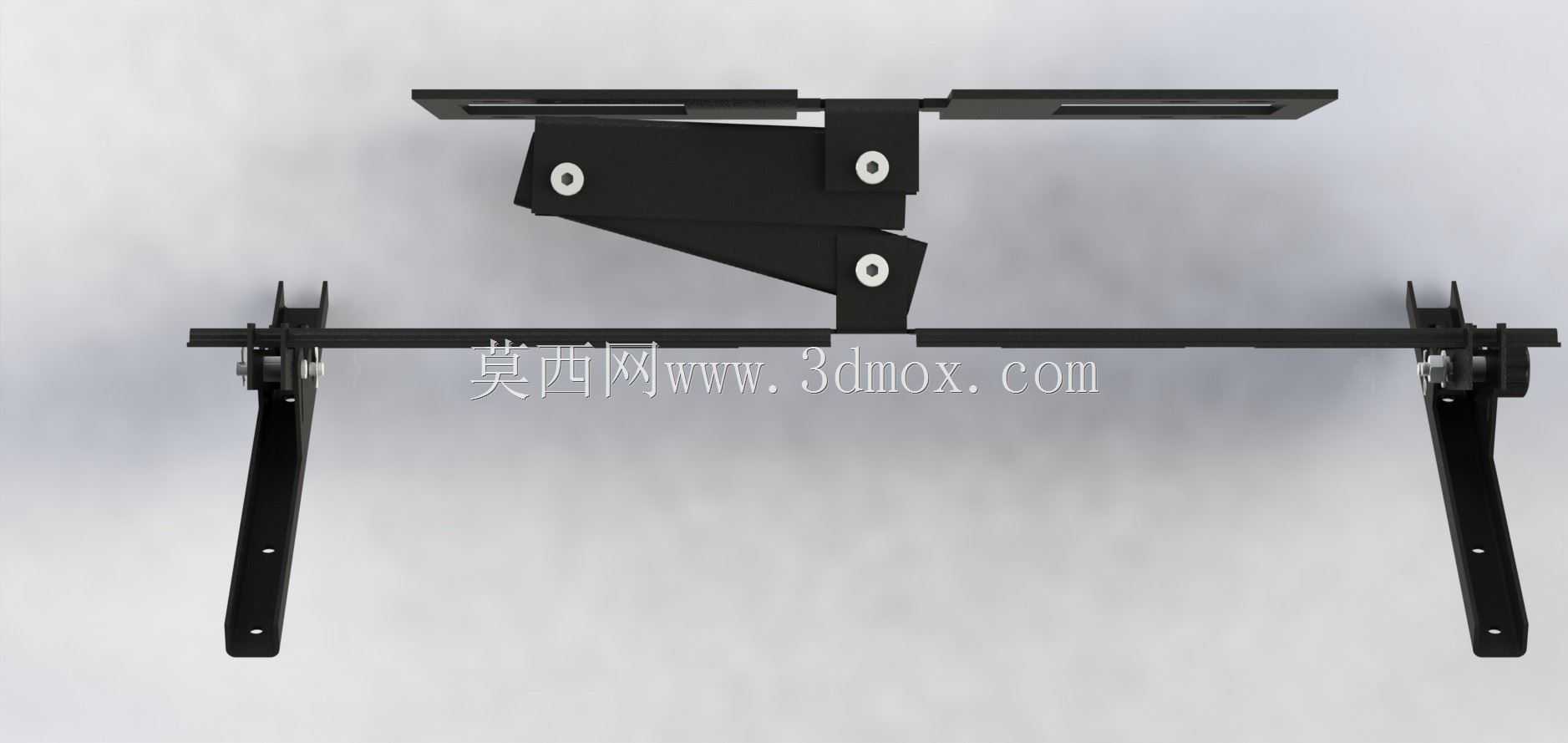

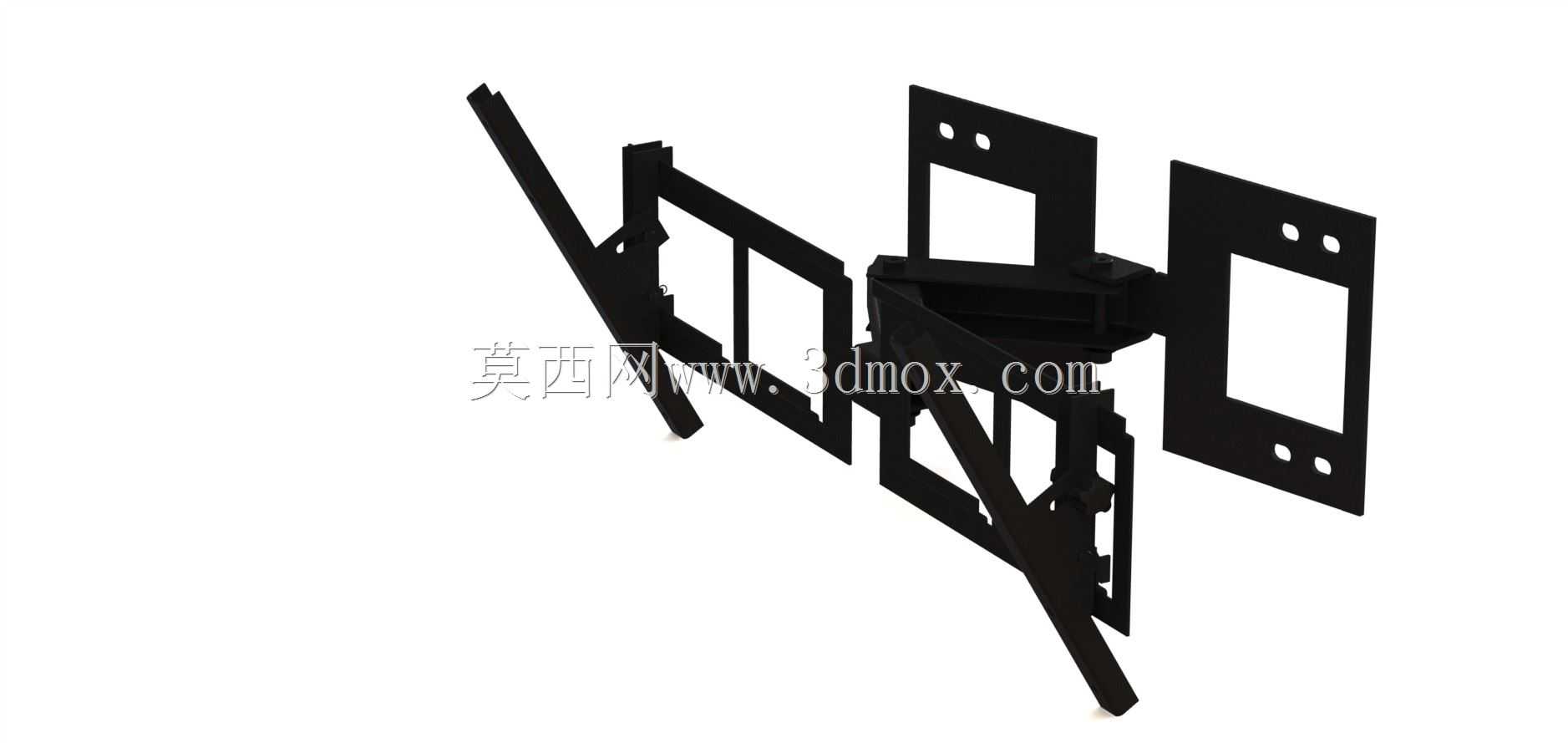

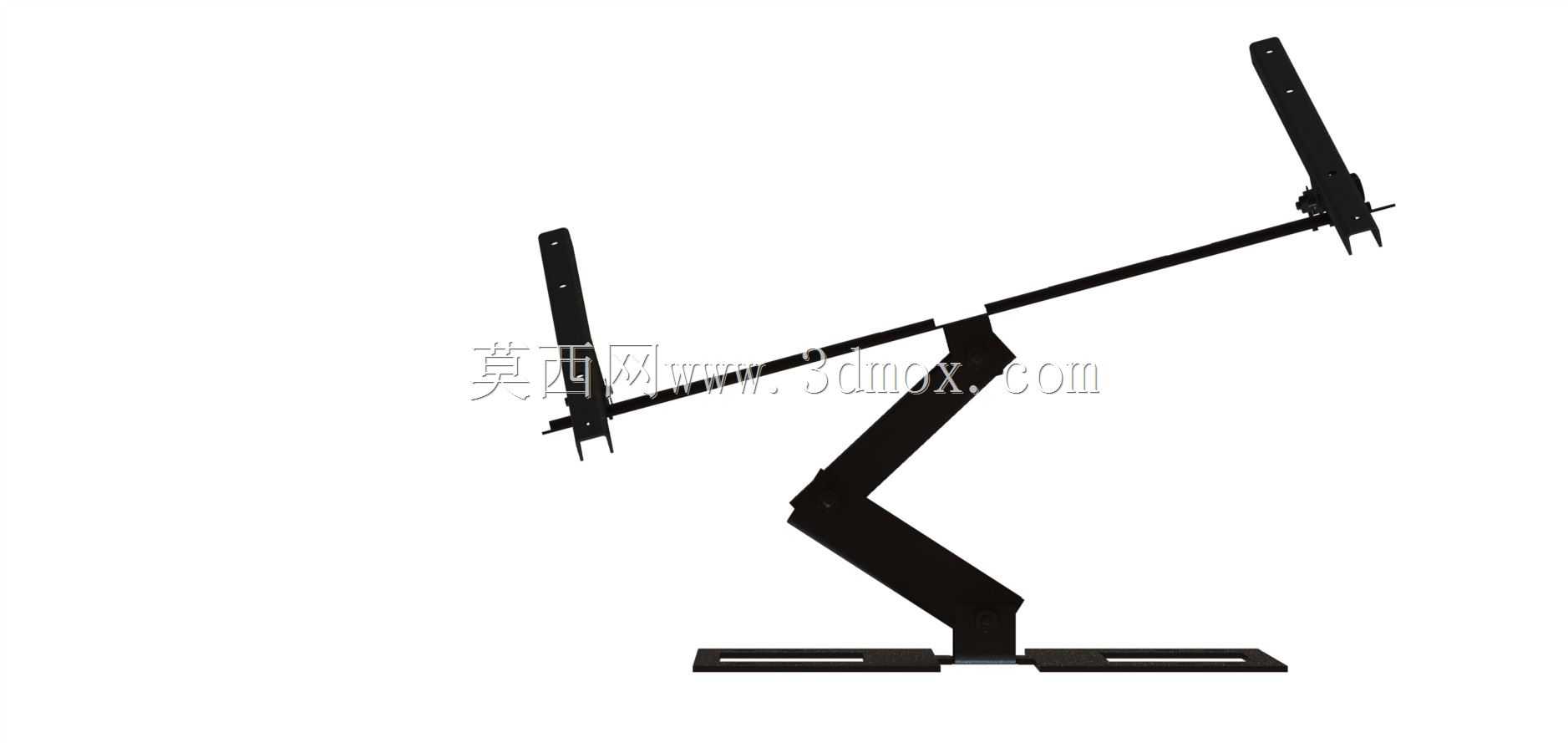

　　功能层面，支架的连接转轴经过结构优化，可实现显示设备的全周水平旋转，同时预留了30°的俯仰倾斜调节余量，用户可根据观看位置的高度、视角差异灵活调整屏幕朝向，避免大尺寸屏幕侧看出现的色彩偏移、反光问题，不管是客厅沙发不同位置的观影需求，还是会议室多席位参会的观看需求，都能通过角度调整覆盖最佳观看视野。挂装端的挂钩组件采用快挂式结构设计，屏幕端的挂板提前固定在电视背部安装孔位后，可直接卡入墙面支架的挂钩卡槽内，再通过侧边的锁止螺丝完成防脱固定，单人即可完成大尺寸电视的挂装作业，不需要额外托举设备长时间对位，降低大尺寸设备安装的坠落风险。

　　从承载边界来看，该支架最大可适配80英寸、整机重量不超过165磅的平板显示设备，包括液晶电视、等离子显示屏、商用平板显示器等同类产品，挂装后屏幕与墙面的预留间隙足够容纳电源走线、HDMI信号线等线材的布设，不会出现线材挤压弯折的问题。结构细节上，所有旋转铰接点位都加装了耐磨减摩垫片，长期角度调节也不会出现金属件直接摩擦产生的异响、卡顿问题，板件边缘全部做了钝化毛边处理，安装过程中不会划伤施工人员手部，也不会刮蹭电视背部的外壳漆面。

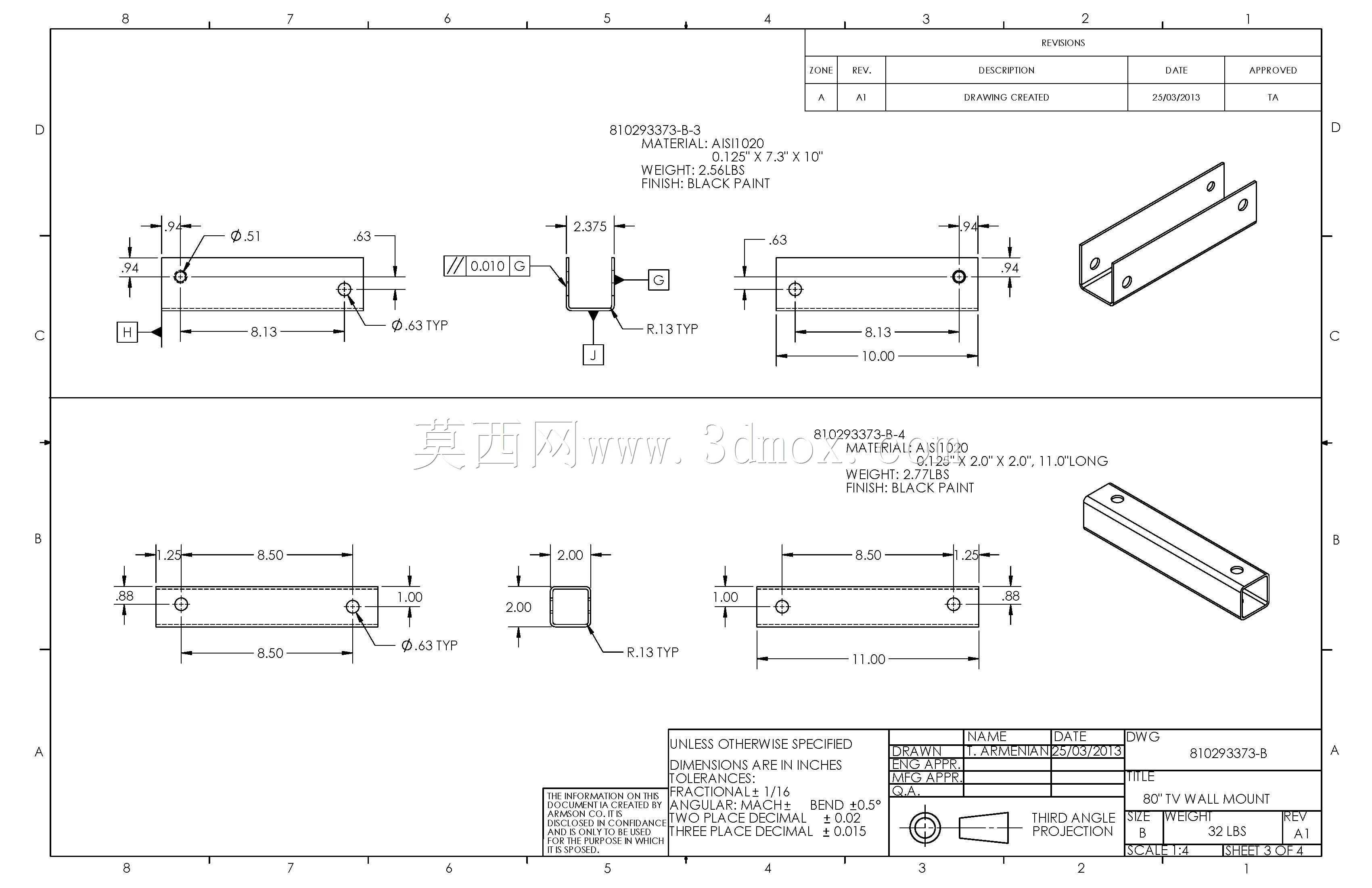

　　设计过程中充分考虑了不同厚度电视的适配性，挂板上的固定孔位做了多组不同间距的排布，可匹配不同品牌电视背部的VESA安装孔距标准，不需要额外加装转接配件就能完成固定。支架的整体外露表面做了黑色哑光喷塑处理，和绝大多数黑色边框的电视产品视觉风格统一，挂装后不会因为支架颜色突兀影响整体观感，喷塑层也能起到防锈防腐蚀的作用，即使是在南方潮湿地区的室内环境长期使用，也不会出现表层锈蚀脱落的问题。在安装强度校核阶段，所有承力点位的钣金厚度都经过承重验算，静态承重余量达到额定负载的3倍以上，即使出现轻微的外力碰撞屏幕，支架也能保持足够的结构稳定性，不会出现连接点位断裂、设备脱落的安全隐患。
