天然气储存混合管路系统结构设计

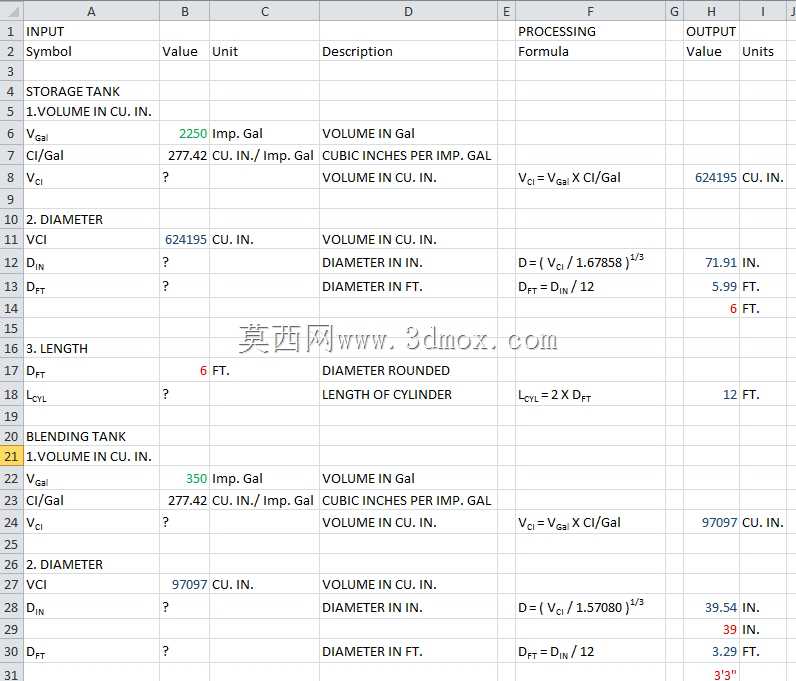

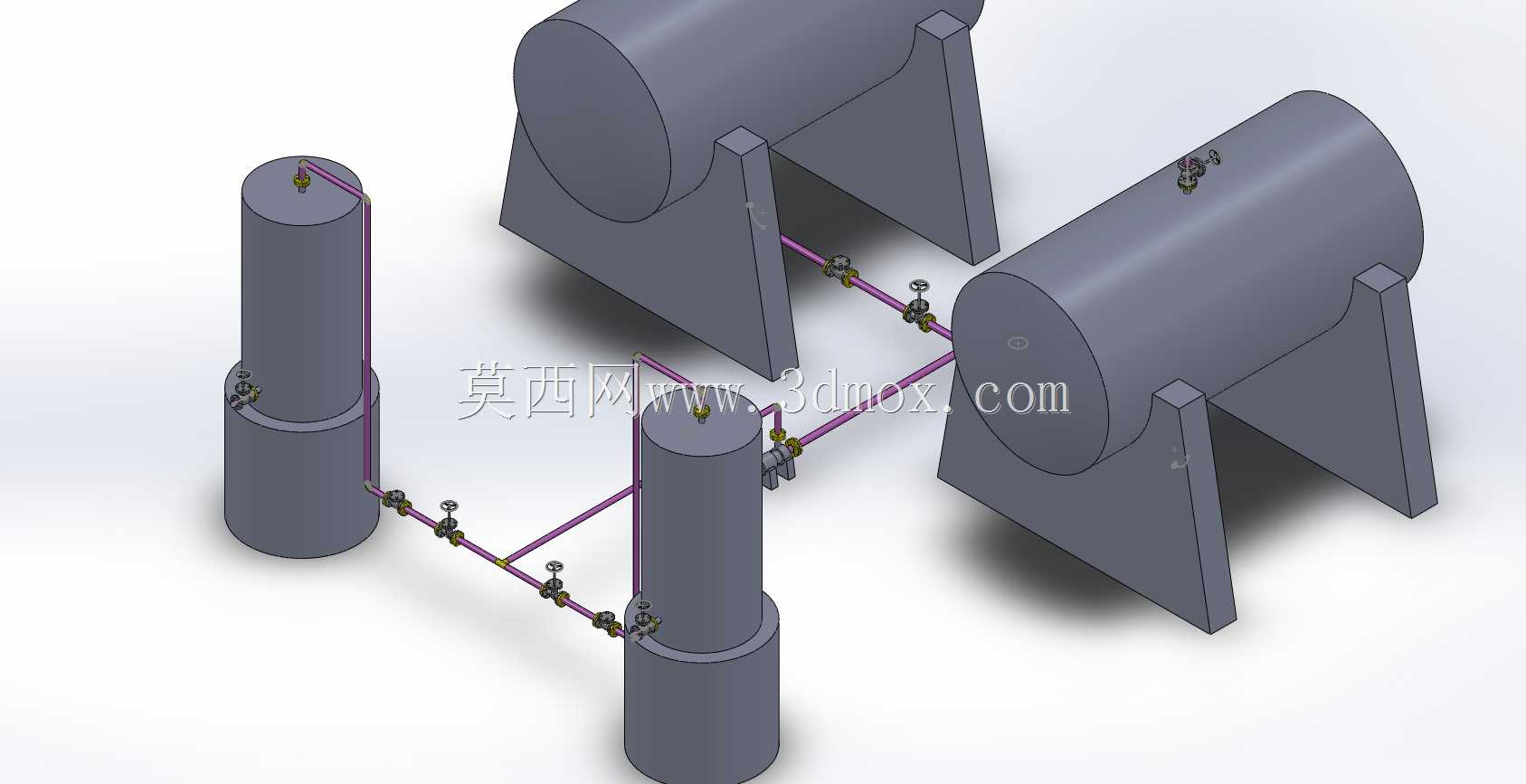

　　在油气集输、城市燃气门站、中小型工业燃气供气站点的现场工艺布局中，不同气源、不同热值等级的天然气往往需要完成均质混合后才能送入下游输配管网，避免气质波动对工业燃烧设备、民用燃具的运行稳定性造成影响，这套储气混合系统的三维结构设计，正是针对这类工况的落地需求完成的全参数化建模。整套系统采用卧式承压储罐搭配立式分离缓冲罐的组合布局，两台卧式储罐作为主储气单元，采用鞍式支座支撑，支座底部预留了与预埋基础板连接的螺栓孔位，安装时可根据现场地坪标高调整垫铁厚度，保证罐体水平度偏差控制在千分之一以内，避免罐体自重造成的局部应力集中。两台立式罐体分别承担进气缓冲、混合前均质预处理的功能，立式罐体采用裙座式支撑结构，

　　裙座底部的环形底板可直接与混凝土基础的预埋地脚螺栓配合，安装边界上预留了足够的阀门操作空间，罐体之间的连接管路全部采用标准化无缝钢管铺设，管路上的法兰、截止阀、节流阀均选用行业通用的标准件规格，没有定制非标准连接件，现场施工时可直接采购标准件完成装配，大幅降低现场加工的工作量。设计过程中优先考虑了管路的阻力平衡，不同支路的管线长度经过核算，保证不同等级的天然气进入混合腔前的压损偏差控制在允许范围内，避免出现某一路气源压力过高顶回另一路气源的串气问题，管路上的阀门排布同时兼顾了操作可达性与检修空间，每台阀门的手轮操作侧都预留了不小于600mm的操作距离，日常运维时无需拆除周边管线即可完成阀门开关操作与填料更换。

　　整套系统的管线排布全部采用地上架空铺设，没有暗埋管段，所有连接法兰的位置都避开了支座正上方与罐体焊缝位置，后期开展泄漏检测时可直接对所有连接点开展巡检，不存在检测盲区。管线的固定支架全部采用标准化管卡结构，管卡与管线之间预留了热胀冷缩的位移间隙，避免输送介质温度变化造成的管线应力拉裂焊口。从安装边界来看，整套系统的横向占地尺寸可根据现场场地条件调整管线连接段的长度，罐体的相对位置不需要严格固定，只要保证管路连接的坡度符合气液分离的要求即可，管线整体设置了千分之三的坡度，坡向排污口位置，日常运维时可通过罐体底部与管路低点的排污阀排出管线内积存的凝液与杂质，避免积液进入下游管网造成水堵。设计时同步完成了所有管线的切割长度统计、

　　管配件清单梳理，每一段管线的下料长度、法兰焊接位置都做了明确标注，现场施工时不需要二次测绘，直接按照标注尺寸下料即可完成预制，大幅缩短现场安装的周期。罐体上的接口全部采用标准法兰连接，没有采用焊接固定的硬连接方式，后期如果需要调整罐体位置或者更换阀门配件，只需要拆卸法兰螺栓即可完成操作，不需要对罐体本体进行切割焊接，降低后期改造的施工风险。在功能实现上，这套系统可同时接入2-3路不同参数的天然气气源，通过立式缓冲罐完成初步的稳流后，通过管路上的阀门调节各路气源的进气比例，在管线与卧式储罐内完成充分混合，保证出口处的天然气热值、组分稳定，满足下游用户的气质要求。整套结构没有采用复杂的专用混合设备，完全依靠管路的流向设计与罐体的缓冲空间实现混合功能，整体结构可靠性高，日常运维的配件全部为通用标准件，不存在专用配件采购周期长的问题，非常适合中小型供气站点的工艺改造与新建项目使用。建模过程中所有标准件都按照实际产品的外形尺寸构建，包括阀门的手轮尺寸、法兰的螺栓孔分布、支座的安装孔位都与实物一致，可直接用于施工前的布局模拟、碰撞检查，提前排查现场安装时可能出现的管线与基础、管线与操作通道的干涉问题，减少现场施工的返工量。
