长柄手持式塑料抓取拾取器结构设计

　　这款手持拾取工具的核心设计初衷，是解决日常作业、设备运维、狭小空间操作中，人手无法直接抵达区域的物件拾取需求，在工业产线边角取件、设备缝隙杂物清理、高空低位物件夹取、高危区域隔距操作等场景下都能适配，无需操作人员探身、伸手进入受限空间，就能完成小尺寸物件的夹取转移动作，大幅降低操作过程中的磕碰、卡滞、接触风险。

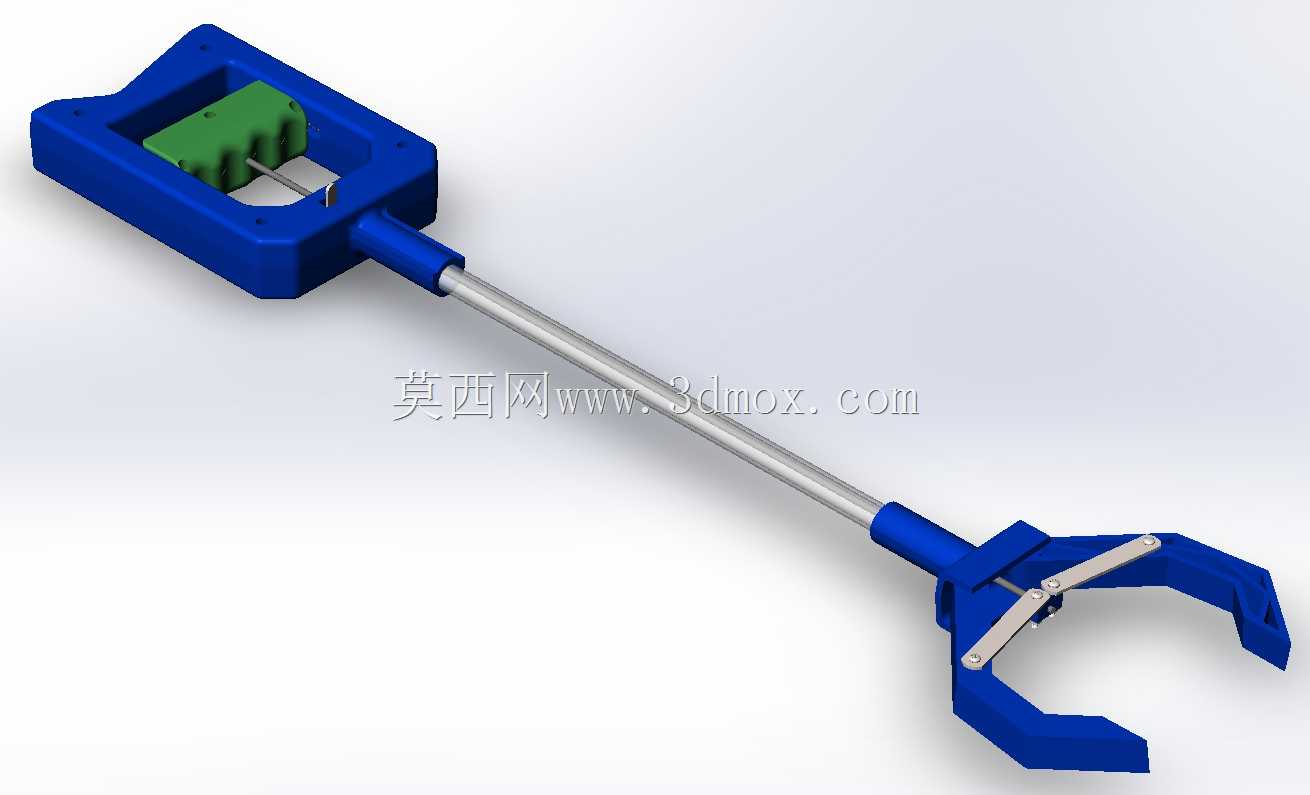

　　从结构组成来看，整套机构分为握持驱动端、长杆传动段、执行夹爪端三个独立模块，所有外露结构件均采用注塑工艺成型，部件之间的拼接缝隙控制在0.2mm以内，避免使用过程中灰尘、细小碎屑进入机构内部造成卡滞。握持端采用符合人体工学的凹陷式指槽设计，手指贴合区域做了微弧度曲面处理，握持施力时受力均匀分散，长时间操作也不会出现局部压痕，驱动触发结构内嵌在握持腔体内部，通过手指的捏合动作输出驱动力，无需额外的电源、气源辅助，纯机械传动的结构让整套工具没有复杂的管线束缚，可随时取用不受作业场景的能源条件限制。

　　长杆传动段采用金属圆杆作为传动载体，外部做了防锈镀层处理，杆身直径控制在12mm，兼顾传动刚性与整体重量控制，整杆长度可根据不同作业场景的需求做模块化替换，常规款的杆身长度适配0.8-1.2米的操作距离，能够覆盖大部分日常作业的够取范围，杆身与两端结构的连接部位做了加强筋包覆，避免频繁施力过程中连接位置出现断裂、松脱问题。传动结构内置在杆身内部，采用推拉式刚性传动，捏合握持端的驱动结构时，传动杆沿轴向线性位移，带动末端夹爪完成闭合动作，松开握持端时夹爪在内置复位弹簧的作用下自动张开，传动行程经过精准测算，夹爪完全闭合时的驱动力控制在15-20N，既能够稳定夹取重量在500g以内的小型物件，又不会因为夹持力过大造成易碎物件的表面损伤。

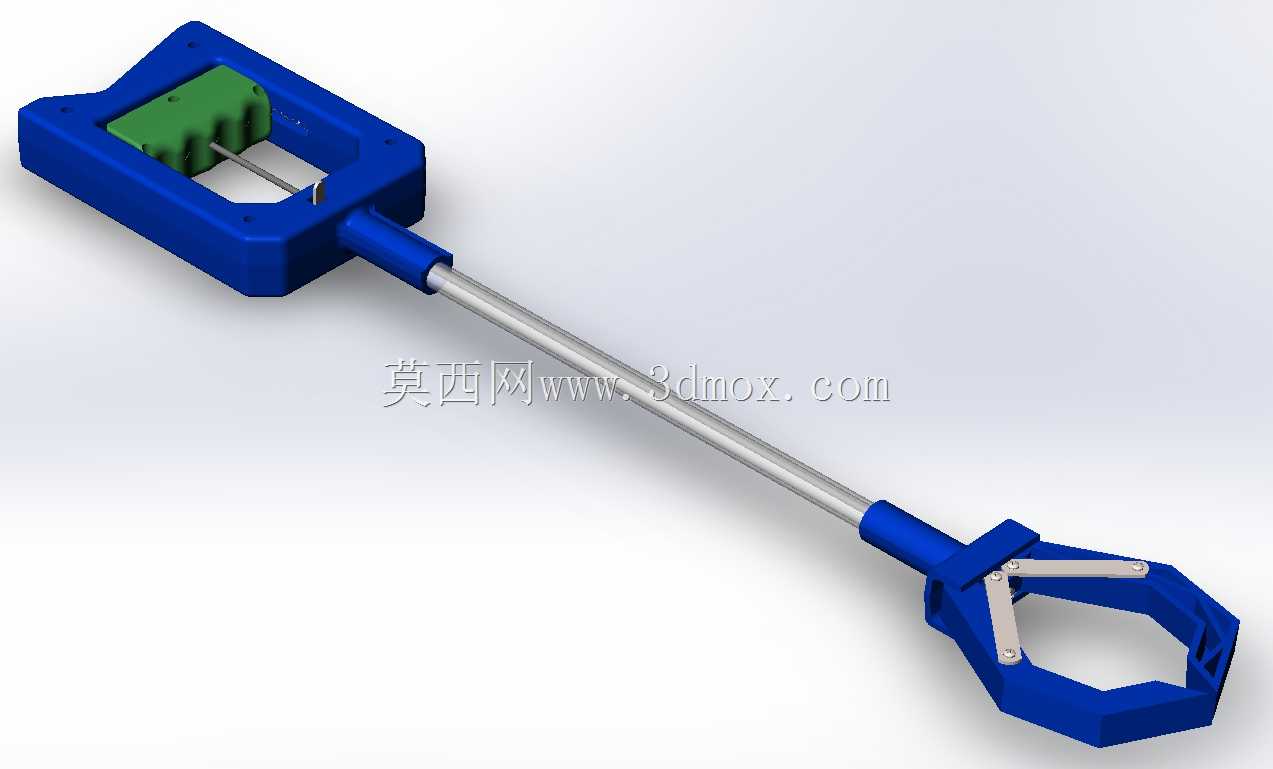

　　末端执行夹爪采用两瓣式弧形爪头设计，爪头内侧做了防滑纹理处理，接触物件时的摩擦力足够支撑光滑表面物件的夹取转移，爪头的开合角度最大可达60度，能够适配直径在10-50mm范围内的不同形状物件，不管是圆形的小零件、方形的塑料块，还是不规则形状的杂物，都能通过爪头的自适应贴合完成稳定夹持。爪头的铰接部位采用金属销轴连接，销轴与塑料铰接孔之间预留了合理的配合间隙，同时添加了自润滑材质的衬套，长期往复开合也不会出现铰接位的磨损松旷，保证夹爪的对中精度不会随着使用次数增加出现偏移。

　　在安装边界与尺寸适配方面，整套工具收拢状态下的最大外径不超过150mm，握持端的腔体尺寸刚好适配成年人手掌的握持范围，不需要额外加装辅助握套即可直接操作，夹爪端的最小通过直径为80mm，能够伸入大部分设备预留的检修孔、缝隙空间完成操作，不会因为端部尺寸过大被狭窄空间卡住。整套机构的所有塑料部件均采用统一的工程塑料材质，具备一定的耐冲击、耐轻度腐蚀性能，在普通车间、仓储、日常运维环境下都能长期使用，不需要做特殊的防腐、防锈维护，使用后直接放置在普通工具架上即可，没有特殊的存储环境要求。

　　从设计逻辑上看，这套拾取机构没有采用复杂的多连杆传动或者电控结构，核心是通过最简化的机械传动路径实现可靠的夹取功能，所有零部件的结构都适配注塑模具的开模要求，没有倒扣、特殊抽芯的复杂结构，量产时的模具成本控制在较低区间，部件之间的装配采用卡扣加少量紧固件的连接方式，装配工序简单，后期如果单个部件出现损坏，也可以快速拆卸替换，不需要整体报废，大幅降低了工具的全生命周期使用成本。在实际作业验证中，这款工具能够替代人手完成90%以上的受限空间小物件拾取动作，尤其是在设备运维过程中，掉落的螺丝、小垫片、碎屑等物件不需要拆解设备外壳就可以直接夹取出来，能够大幅缩减设备检修的停机时间，在仓储分拣场景下，也可以用来够取货架深处的小型货品，减少操作人员探身取货的坠落风险。
