汽车注塑模具后支架结构设计

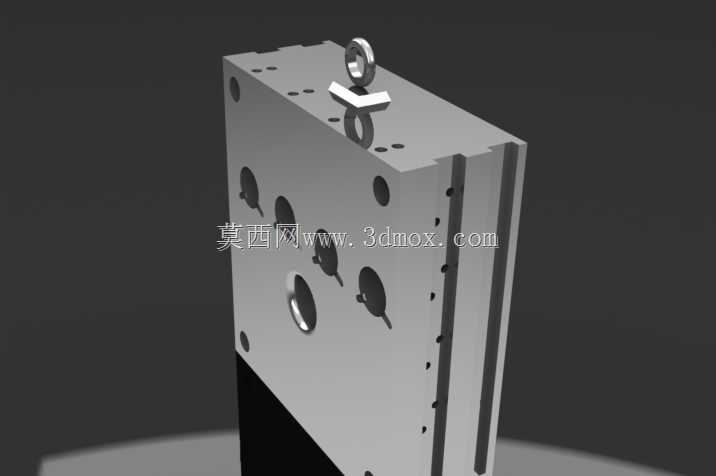

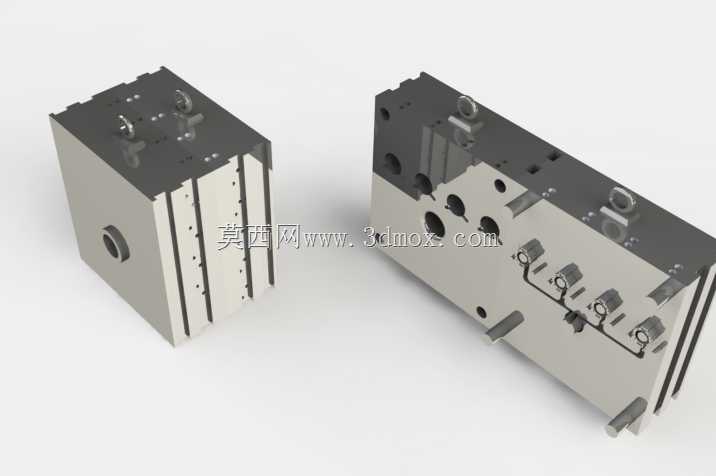

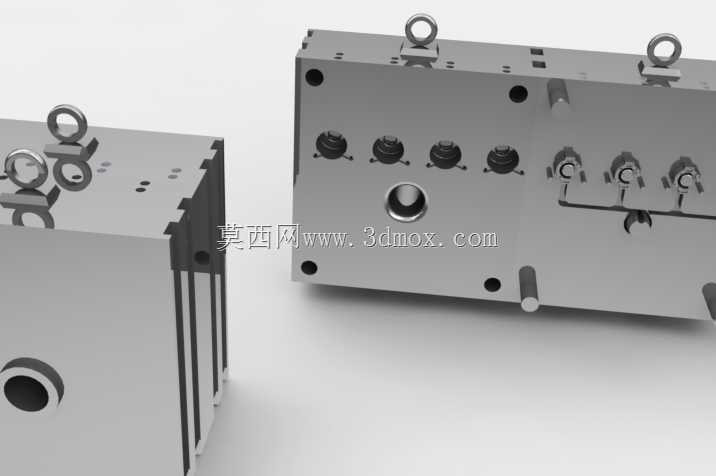

　　这套模具后支架是汽车注塑模具模架系统里的核心支撑构件，日常在汽车内外饰注塑件的量产生产场景中承担核心定位与载荷传递作用，适配汽车保险杠、仪表板壳体、车门内饰板这类大尺寸注塑件的成型模具使用，直接决定模具合模过程的对位精度与长期生产的结构稳定性。从实际生产的工况来看，注塑机合模时会施加数百吨的锁模力，熔融塑料注入型腔时也会产生不均匀的胀模力，这套后支架需要把模架后侧的受力均匀传递到注塑机的动模板安装面，避免模架局部受力不均导致的型腔偏移、飞边超标等量产常见问题。设计阶段首先要考虑的是安装边界的匹配性，支架上的吊装环位置是按照车间通用天车吊装的作业习惯排布的，两个吊点的重心投影刚好落在整套模具后侧的重心线上，

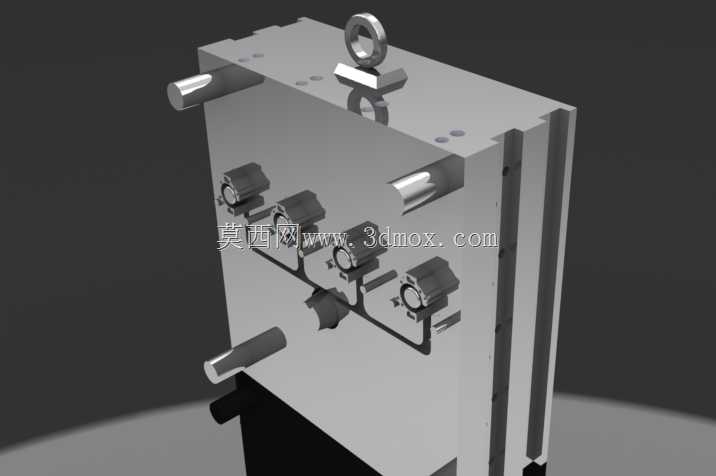

　　吊装过程中不会出现模架侧倾的风险，支架本体上的安装孔位完全适配标准模架的后侧安装基准，孔位公差控制在H7级，和模架支撑板的定位销配合后，合模时的重复定位精度可以控制在0.02mm以内，完全满足汽车注塑件的尺寸精度要求。支架上的水路接口固定位、油缸安装位都是和模具后侧的抽芯机构一一对应的，不需要额外做转接支架就能直接安装液压抽芯组件，减少了模架组装时的配做工作量，侧面的过线缺口预留了足够的行程空间，抽芯机构动作时不会和支架本体产生运动干涉。从结构强度设计来看，支架的主体壁厚是按照1200吨锁模力的工况做的有限元校核，受力集中的吊装位、锁模承压位做了局部加厚处理，避免长期循环生产下出现应力变形，安装面的平面度要求控制在0.01mm以内，

　　和模架支撑板贴合后不会出现局部间隙，保证锁模力传递均匀。在实际模具装配流程里，这套后支架是动模侧最后装配的结构件，先完成型腔、型芯、抽芯机构的组装调试，再把后支架通过定位销和锁紧螺栓固定在动模支撑板后侧，吊装环除了用于整副模具的吊装转运，也可以在模具上机时作为微调对位的受力点，方便钳工调整模具和注塑机的同轴度。支架上预留的传感器安装位，可以直接安装合模到位检测开关，不需要额外在模架上打孔攻丝，减少了现场改装的工作量，适配现在自动化注塑生产线的模具状态监测需求。针对汽车注塑模具生产时经常需要换色、清理型腔的作业需求，后支架的边角都做了圆弧过渡处理，没有尖锐的突出结构，避免钳工吊装、调试模具时出现磕碰划伤，外露的安装孔都做了倒角处理，

　　螺栓装配时不会出现螺纹错牙的问题。考虑到模具长期在200度左右的工作温度下循环作业，支架的材料选型对应预硬模具钢，热处理后的硬度控制在HRC32-36，既有足够的刚性抵抗锁模力变形，也有不错的韧性，避免长期温度循环下出现开裂问题，和模架连接的螺栓孔位都做了沉头设计，螺栓锁紧后端面和支架表面齐平，不会突出表面影响模具和注塑机模板的贴合度。在模具维护保养环节，这套后支架不需要拆解就能直接完成后侧抽芯油缸、水路接头的检修，预留的操作空间足够完成常规的密封件更换、管路紧固作业，减少了模具维护的拆解工作量，对应汽车零部件量产线高稼动率的生产要求。
