汽车B柱注塑成型结构三维设计

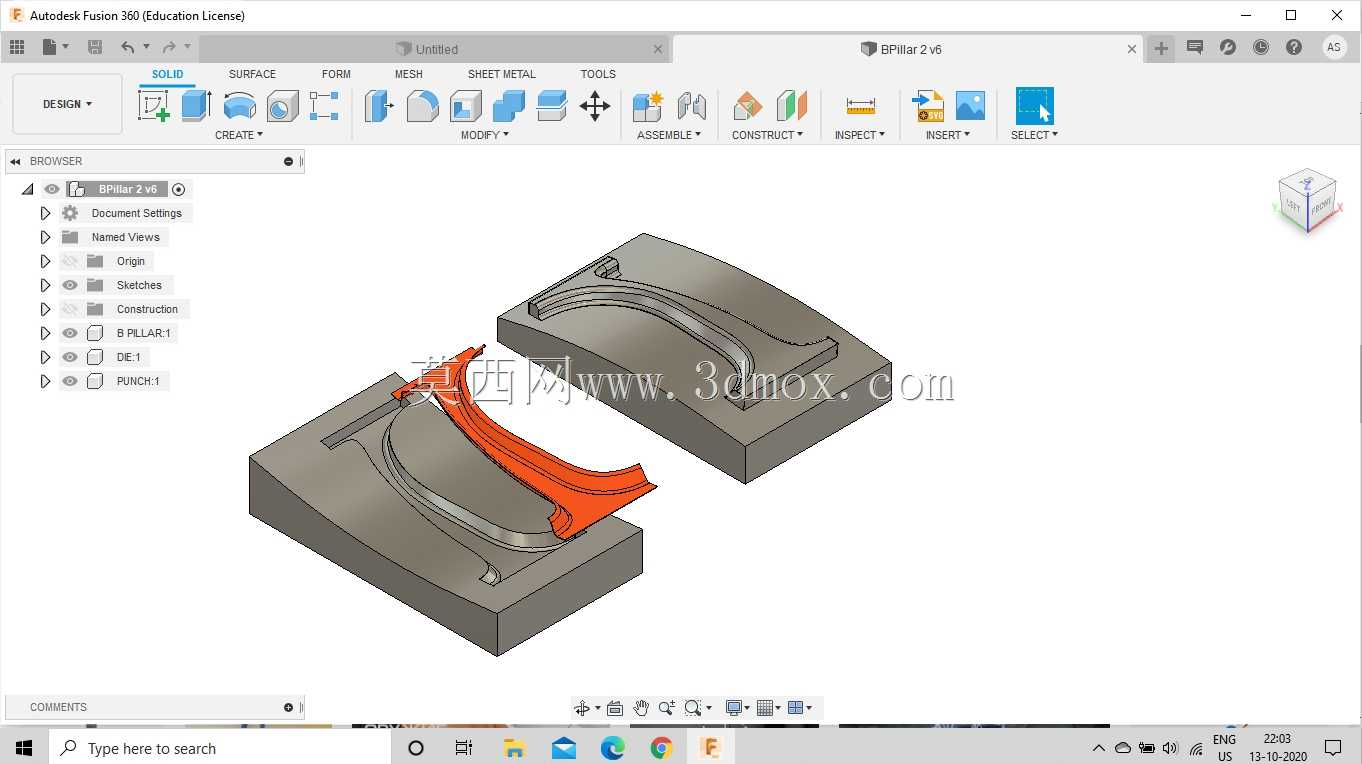

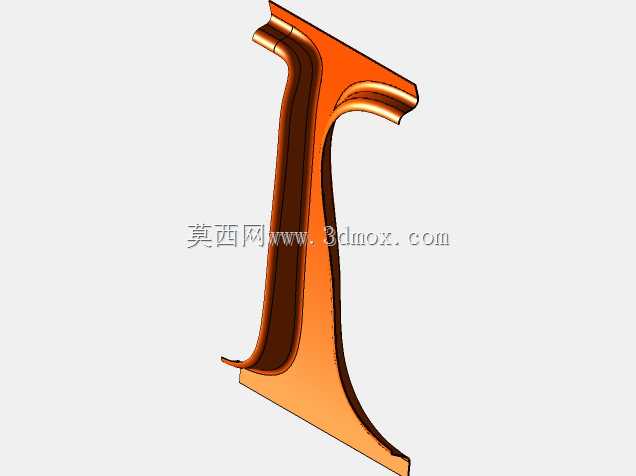

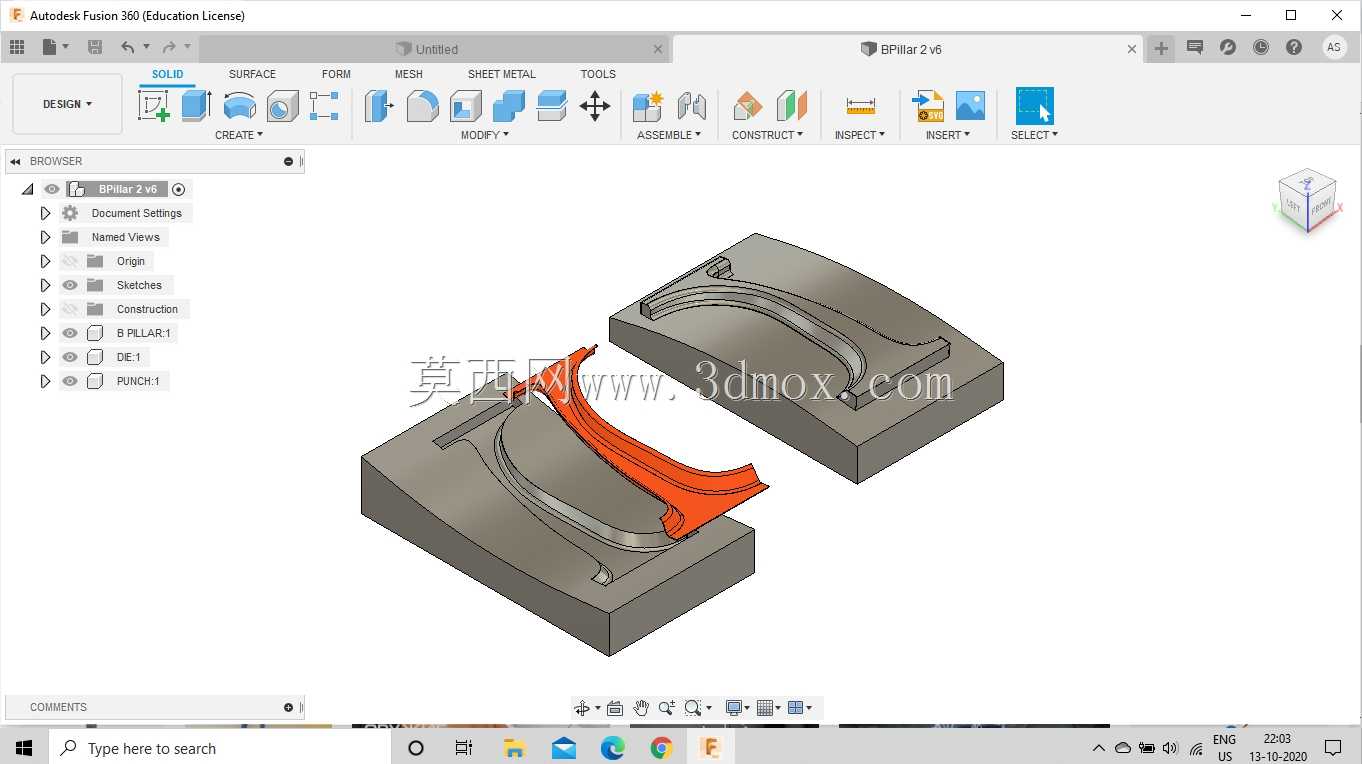

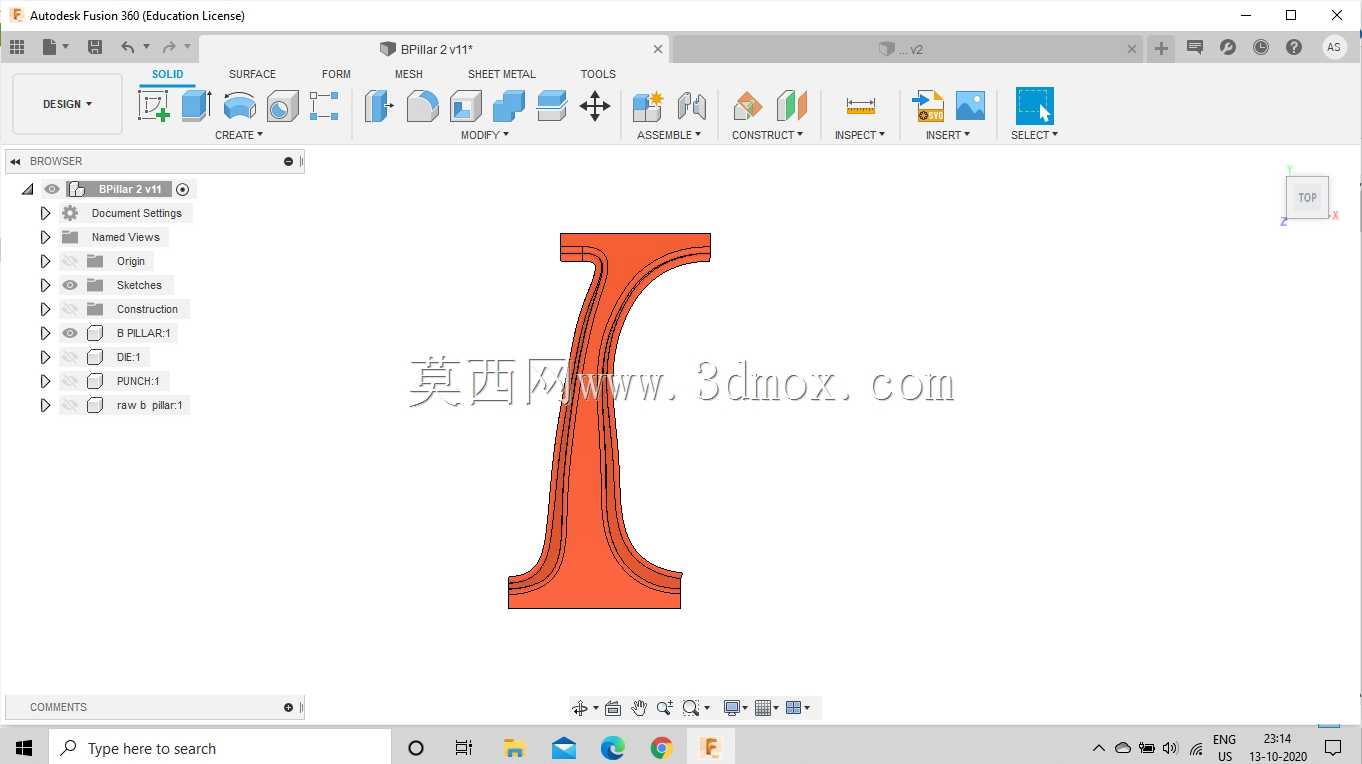

汽车B柱作为车身侧围核心承力构件，上接车顶边梁下连门槛梁，在整车侧面碰撞工况中承担乘员舱侵入抑制、侧门铰链安装承载、安全带固定点力传导的核心作用，同时也是车身侧围外观覆盖件的重要组成部分，其结构设计需要同时兼顾碰撞力学性能、装配公差匹配、外观面成型质量三类核心需求。本次设计的B柱采用改性PP+EPDM-T20注塑成型方案，整体为变截面弧形薄壁结构，沿车身Z向的总高度适配常规A级乘用车侧围开口尺寸，上部与车顶侧梁的搭接面预留3mm密封胶条安装槽，中部对应侧门铰链安装位置设计有4处M6预埋螺母安装柱，安装柱周边做3mm厚度的局部加强筋布局，避免注塑成型时出现缩痕同时满足铰链1200N·m的静态承载要求，下部与门槛梁的搭接边设计有6处卡扣安装位，卡扣间距控制在120-150mm区间，保证装配后与周边钣金件的贴合间隙不超过0.5mm。设计过程中优先考虑注塑成型的工艺可行性，整体拔模角度沿脱模方向设置为1.5°，外观面做蚀纹处理对应拔模角度追加0.5°避免脱模拉伤，内部加强筋的厚度控制在主体壁厚的0.6倍，主体壁厚统一为2.5mm，避免壁厚差异导致的翘曲变形，筋条交汇处做R0.8的圆角过渡减少应力集中。从碰撞性能维度，B柱中部对应乘员胸部位置的内侧设计有蜂窝状吸能筋结构，在侧面碰撞发生时可通过有序溃缩吸收15%左右的冲击能量，同时B柱与车身钣金的连接点全部采用刚性连接布局，保证碰撞力能够快速分散到车顶横梁、门槛梁以及地板横向加强梁上，避免局部应力集中导致的结构失效。从装配匹配维度，B柱与侧门密封条的配合面做0.3mm的过盈设计，保证车辆行驶过程中不会出现风噪泄漏问题，与内饰板的搭接边预留1mm的装配间隙，适配内饰件的公差累积，所有安装柱的位置度公差控制在±0.2mm，满足总装车间自动化装配的定位精度要求。设计阶段同步完成了模具分型面的初步规划，分型线沿B柱外观面的非可见边线布置，避免外观面出现分型线痕迹影响外观质量，浇口位置设置在B柱下部非外观区域，采用侧浇口进胶保证熔体填充流程比控制在1:120以内，避免出现填充不足、熔接痕明显等成型缺陷，冷却水路沿B柱弧形走向随形布置，水路间距控制在25mm，保证成型周期内模温温差不超过5℃，减少成型后的翘曲变形量。
