汽车车门把手嵌框注塑模具型腔结构

　　这套结构针对汽车车门把手的嵌框成型需求设计，核心解决嵌框类带倒扣、多安装位塑件的成型脱模问题，在汽车外饰件注塑生产场景中，这类带内嵌装配结构的把手部件，需要同时满足外观面无熔接痕、装配卡扣尺寸精度稳定、嵌合间隙均匀的要求，常规的两板模结构无法处理内侧倒扣与侧边安装凸台的脱模，因此在结构设计阶段就需要提前拆分成型区域。从实际生产的角度出发，首先要确认塑件的安装边界：车门把手嵌框安装于车门钣金外侧的预留槽内，整体外轮廓贴合车门曲面弧度，边缘与车门钣金的配合间隙控制在0.3mm以内，嵌框内侧设置有3处用于固定把手基座的卡扣位，侧边带有2个对称的定位凸块，用于装配时与钣金定位孔对齐，这些结构都决定了模具不能采用单一的开模方向完成脱模。

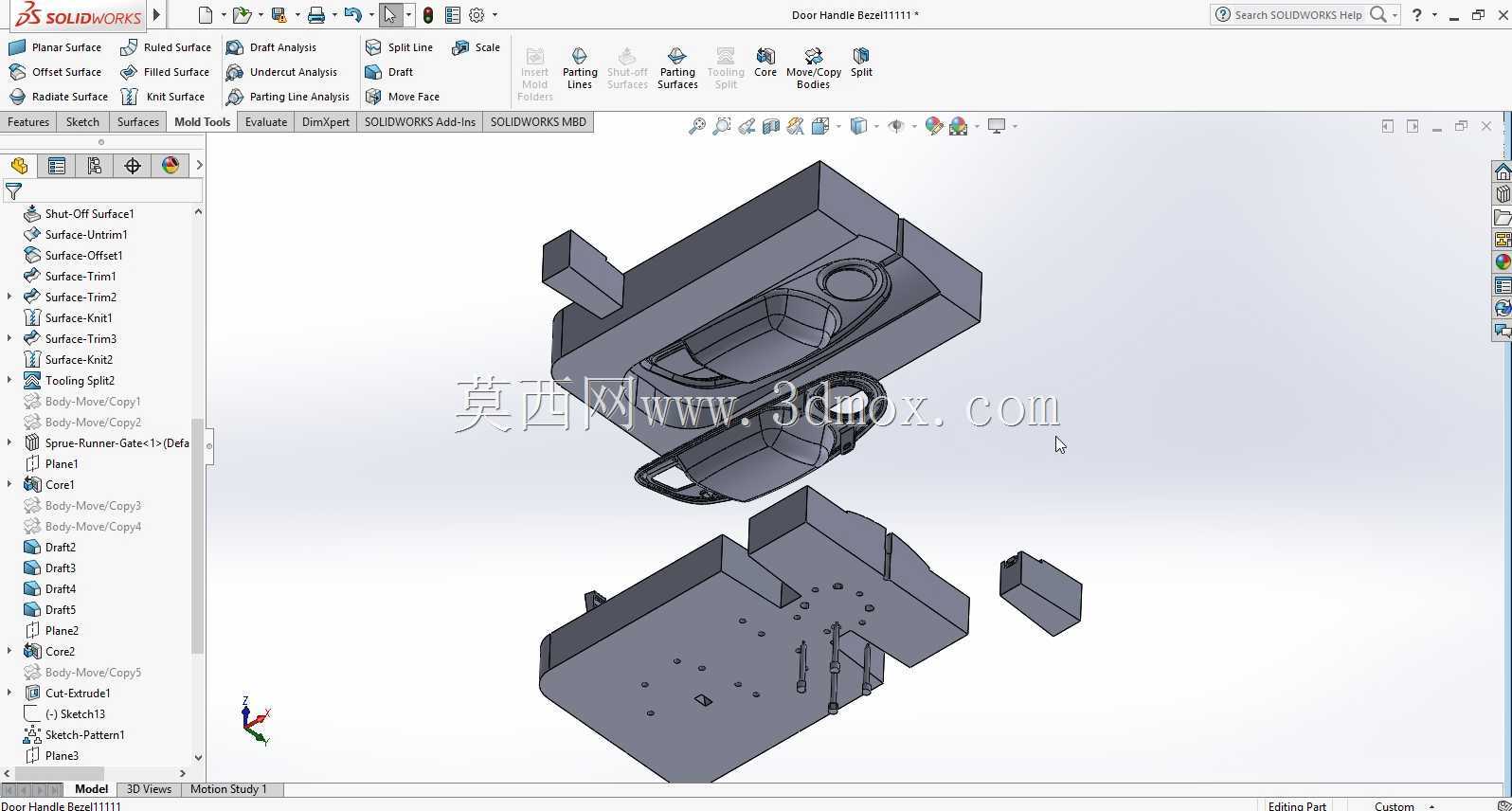

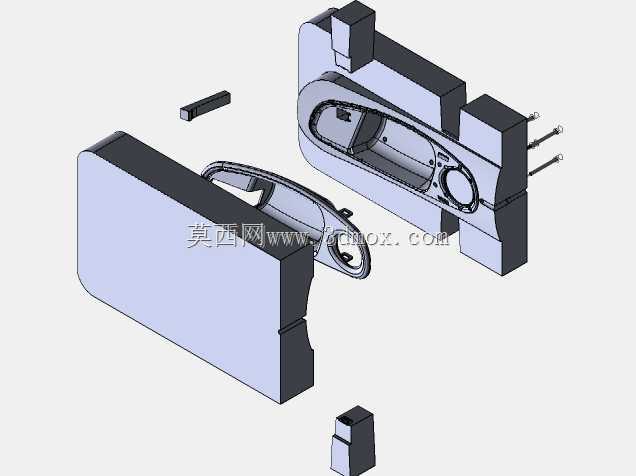

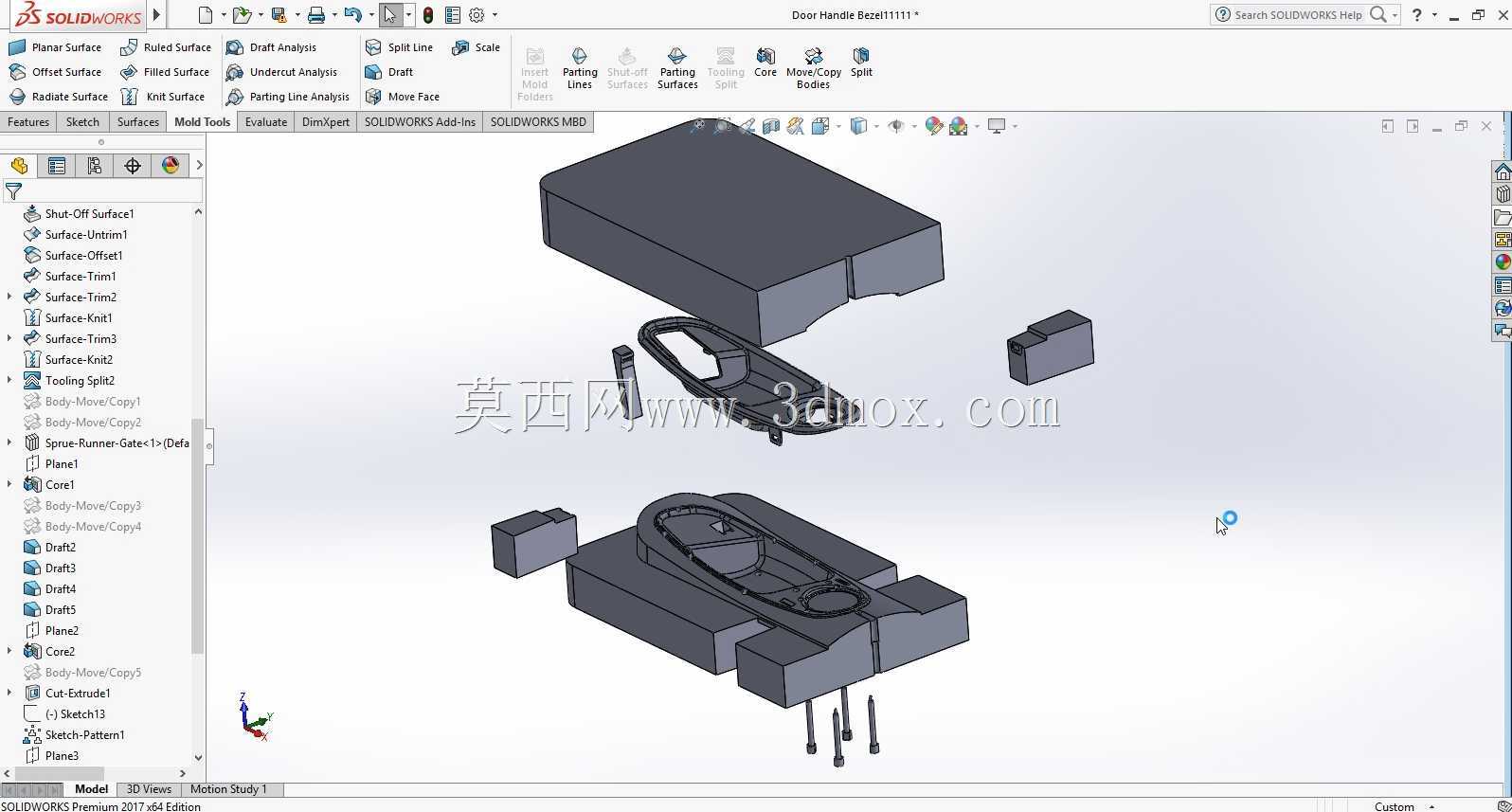

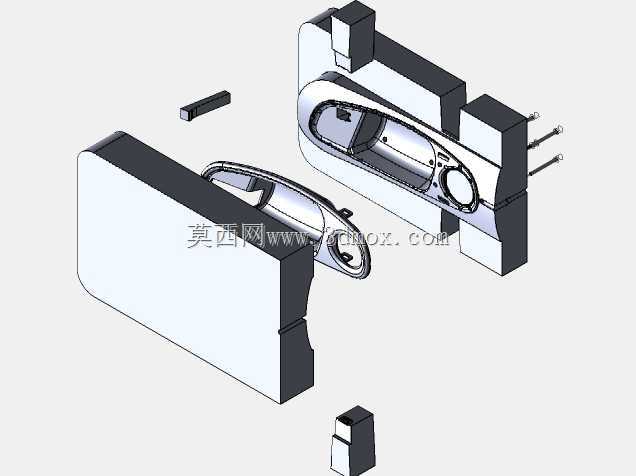

　　设计过程中先导入模制零件，第一步不是直接拆分模仁，而是先确认主拉伸方向，也就是模具的主开模方向，这个方向要对齐塑件的最大投影面法线方向，保证主分型面的封胶长度足够，同时减少侧向抽芯的行程。主开模方向确定后，再逐一识别需要侧向抽芯的区域：内侧的卡扣位需要设置内抽芯结构，侧边的定位凸块则需要设计侧向滑块，滑块的滑动方向要垂直于主开模方向，同时避开周边模架的导柱、复位杆等干涉部件。拆分成型区域时，将直接成型塑件外表面的部分划分为型腔，也就是定模侧的成型部分，型腔表面需要做抛光处理，对应塑件的外观面，要保证曲面过渡顺滑，没有拼接痕迹；成型塑件内表面及卡扣结构的部分划分为型芯，也就是动模侧的成型部分，型芯上需要预留顶针的位置，

　　顶针排布要避开卡扣的薄壁位置，防止顶出时塑件发白变形。滑块区域的划分要单独处理，每个侧边的定位凸块对应独立的滑块，滑块的锁紧面角度要比斜导柱角度大2度，保证合模时滑块能被锁紧块完全压紧，避免注塑时滑块受料流压力后退产生飞边。在实际装配时，模仁的安装尺寸要匹配标准模架的框口公差，型芯与型腔的合模定位采用虎口结构，定位精度控制在0.02mm以内，防止合模错位导致塑件壁厚不均。滑块的行程设计要比凸块的倒扣深度大3-5mm，保证开模后滑块完全退出倒扣区域，不会在顶出时刮伤塑件表面。冷却水路的排布要围绕型腔和型芯的成型区域均匀布置，水路距离成型面的距离保持在15-20mm，保证成型时模温均匀，减少塑件的翘曲变形，尤其是嵌框的长条形边缘位置，

　　冷却不均很容易导致边缘变形，影响后续与车门钣金的装配间隙。这套结构在实际生产中适配常用的卧式注塑机，安装时要确认定位圈与注塑机定模板定位孔的配合尺寸，浇口采用侧浇口进料，浇口位置设置在塑件的非外观面，也就是嵌框与把手基座贴合的内侧，避免浇口痕迹影响外观质量。开模过程中，定模与动模先沿主开模方向分开，同时斜导柱带动侧边滑块完成侧向抽芯，当开模行程达到顶出距离后，顶针板带动顶针将塑件从型芯上平稳顶出，整个动作流程没有干涉，能够实现连续自动化生产。针对嵌框的薄壁位置，型芯上对应位置做了0.1mm的排气槽，防止注塑时困气导致填充不足或者烧焦缺陷，排气槽的深度控制在塑料溢边值以内，避免产生飞边。
