双联齿轮排挡传动轴结构设计

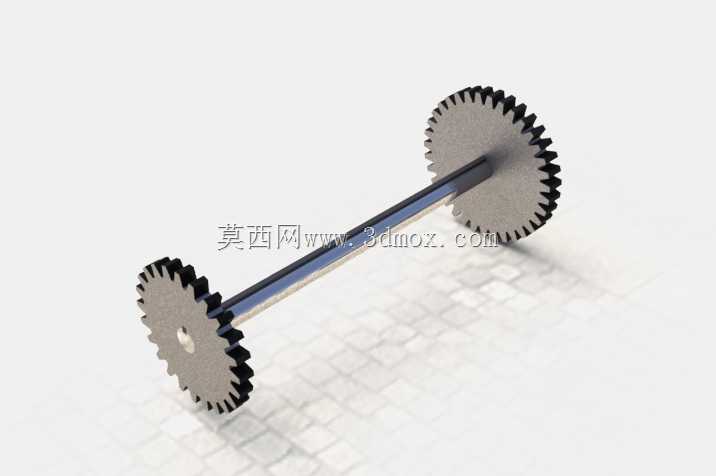

　　这套双联齿轮排挡轴结构，主要应用于小型变速传动机构中，常见于台式小型机床进给箱、小型农用机械变速单元、轻工包装设备的挡位切换传动段，核心作用是通过轴上固定的两个不同齿数齿轮，与对应挡位的从动齿轮啮合，实现不同传动比的动力传递，完成设备输出转速与扭矩的挡位切换。从结构设计逻辑来看，两个齿轮采用与轴过盈配合加平键周向固定的方式，避免齿轮在传递扭矩时与轴发生相对转动，轴的两端预留有轴承安装位，安装位的轴径公差按照h6级精度设计，适配深沟球轴承的内圈配合要求，保证轴转动时的径向跳动控制在0.02mm以内，降低高速转动时的振动与噪音。齿轮的齿形采用标准渐开线直齿设计，压力角取通用的20度，齿顶高系数1，顶隙系数0.25，

　　加工时可采用滚齿工艺直接成型，齿面粗糙度控制在Ra1.6，保证啮合时的传动平稳性，减少齿面磨损。两个齿轮的齿数差根据实际传动比需求设定，安装时两齿轮的轴向间距严格匹配箱体内对应从动齿轮的轴向位置，轴向定位依靠轴肩与轴用弹性挡圈完成，避免轴在运转过程中发生轴向窜动，导致齿轮啮合错位、打齿等故障。从安装边界来看，轴的总长度需要适配变速箱体的内部安装空间，两端轴承位的跨距经过受力校核，保证轴在传递额定扭矩时的挠度不超过许用值，避免因轴变形导致齿轮啮合偏载，加剧齿面磨损。轴的材质选用45号钢调质处理，调质硬度控制在HB220-250，兼顾轴的强度与韧性，齿轮部分可根据使用工况选择45号钢表面高频淬火，或者20CrMnTi渗碳淬火，

　　满足不同负载下的齿面硬度要求，轻载工况下齿轮与轴采用同材质一体加工也可满足使用需求，重载工况则建议齿轮与轴分体加工后装配，降低材料成本同时提升齿轮的耐磨性能。在实际装配过程中，需要先将平键压入轴的键槽内，再通过压力机将齿轮压装到轴的对应轴向位置，压装时保证齿轮端面与轴肩贴合无间隙，之后再装配两端的轴承，将整个轴组件装入箱体的轴承座孔内，装配完成后需要手动转动轴件，检查转动是否顺畅无卡滞，齿轮啮合侧隙是否在合理范围内，侧隙过小会导致转动卡滞、齿面发热磨损过快，侧隙过大则会导致传动回程误差大，挡位切换时出现冲击异响。这套结构的设计优势在于结构紧凑，两个挡位的传动齿轮集成在同一根轴上，减少了箱体内的轴系数量，缩小了变速箱的整体体积，

　　同时挡位切换时不需要移动齿轮本身，通过外部拨叉推动啮合套或者直接切换对应从动轴的齿轮啮合即可完成变挡，避免了滑移齿轮带来的拨叉受力大、齿轮易磨损的问题，提升了变速机构的使用寿命。在日常维护中，只需要定期检查箱体内润滑油的油位与清洁度，保证齿轮啮合面有充足的润滑油润滑，即可长期稳定运行，不需要频繁拆解维护。设计建模过程中，需要重点校核轴的扭转强度与齿轮的接触强度、弯曲强度，根据实际传递的额定功率、转速计算轴的最小直径，再结合轴承安装、齿轮定位的需求确定各段轴径，齿轮的参数需要与配对齿轮参数匹配，保证啮合重合度大于1.2，避免传动过程中出现断续啮合的冲击问题。轴上的退刀槽、圆角等工艺结构需要按照机械加工工艺要求设计，避免加工时出现应力集中，导致轴在交变载荷下发生疲劳断裂，轴端的倒角设计方便装配时轴承、齿轮的导入，避免划伤配合表面。
