异形多齿传动啮合轮结构设计

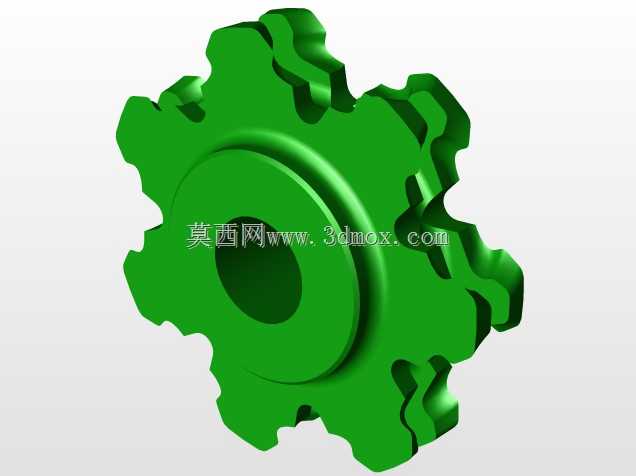

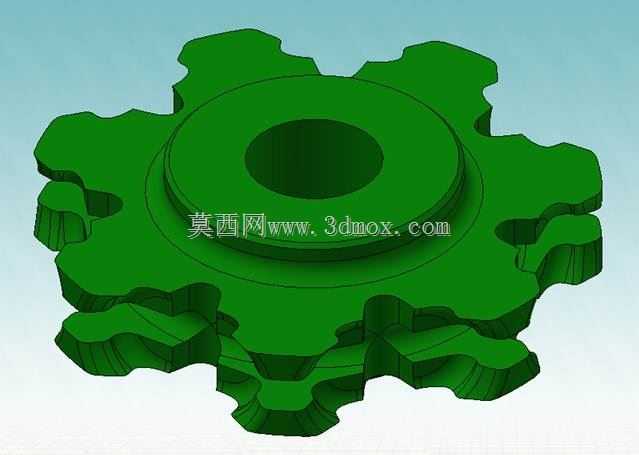

　　这类异形多齿啮合轮，常应用在轻载间歇传动的工位切换机构中，比如小型自动化生产线的工位转位、包装设备的分度送进、轻工机械的间歇进给单元，和常规渐开线圆柱齿轮不同，它的齿形做了特殊的异形轮廓设计，不是标准模数齿形，适配的是非匀速、定转角的间歇传动需求，能在特定转角范围内实现平稳的啮合传动，同时在非啮合区间实现锁止定位，省去额外的定位机构，简化整套传动单元的结构。从结构上看，轮体中心设置了同轴安装通孔，孔的公差带按照H7级精度设计，适配常用的光轴安装配合，安装时可以通过平键或者顶丝实现周向固定，轮体中部有一圈凸起的定位轴肩，轴肩的端面和安装孔保持严格的垂直度公差，安装时可以靠轴肩实现轴向定位，不需要额外加装轴套定位，减少装配时的零件数量。

　　轮体的齿部轮廓做了等厚设计，齿根位置做了R2的圆角过渡，避免应力集中，因为这类间歇传动轮在启动和啮合的瞬间会承受一定的冲击载荷，齿根圆角的设计能有效分散应力，避免长期交变载荷下出现齿根断裂的问题。齿部的啮合面做了0.8的表面粗糙度要求，啮合时的接触面积能达到85%以上，减少传动过程中的磨损，延长零件的使用寿命。设计这类轮体的时候，首先要确定传动的中心距和需要的间歇转角，根据从动件需要转动的角度来确定主动轮的齿段分布，这个轮体的齿是均匀分布在轮缘上的，一共8个啮合齿，每个齿对应的圆心角是22.5度，相邻齿之间的凹槽轮廓和配对轮的齿顶轮廓做了共轭设计，保证啮合过程中没有卡滞，传动比在啮合区间保持稳定，不会出现忽快忽慢的冲击。

　　轮体的整体厚度是根据传递的扭矩来计算的，按照45号钢调质处理的材料强度来算，这个厚度可以传递最大15N·m的扭矩，完全满足轻载自动化设备的传动需求。安装边界上，轮体的最大外圆直径是齿顶圆尺寸，安装时要保证配对轮的中心距误差控制在±0.02mm以内，中心距过大会导致啮合间隙过大，传动时出现冲击噪音，中心距过小会导致啮合过紧，转动阻力变大，加速齿面磨损。轮体的轴向安装尺寸要保证轴肩和安装座的端面留有0.1mm的间隙，避免转动时出现端面摩擦。和常规齿轮相比，这种异形齿的轮体不需要复杂的变位计算，齿形轮廓通过三维建模的曲面拟合生成，加工时可以采用数控铣削一次成型，适合小批量的非标设备定制，不需要开模，能缩短非标设备的研发周期。

　　在实际应用场景里，这类轮体常和槽轮机构配合使用，或者直接作为间歇传动的主动轮，用在小型装配设备的转盘驱动、标签送进机构的定长送料、小型灌装设备的瓶位转位工位，相比槽轮机构，它的传动冲击更小，运行噪音更低，而且可以根据实际的传动需求调整齿的数量和轮廓，适配不同的转角需求。设计过程中还要考虑轮体的动平衡，因为轮体是回转类零件，虽然转速不高，但是齿部的质量分布要均匀，建模的时候要保证每个齿的体积一致，避免转动时出现偏心振动，影响整套设备的运行稳定性。齿部的顶端做了小倒角处理，装配时更容易导入啮合位置，不会出现齿顶顶撞的问题，装配调试的时候不需要反复调整角度，降低装配难度。轮体的非啮合面的表面粗糙度要求是3.2，不需要做精加工，减少不必要的加工成本，只有啮合面和安装孔、定位轴肩的位置做精度控制，平衡加工成本和使用性能。
