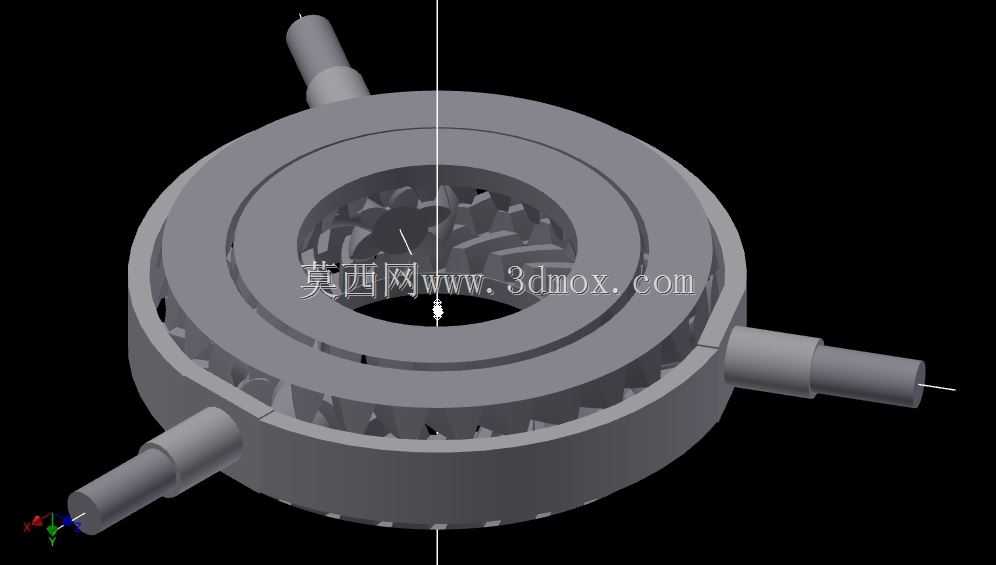

这套行星齿轮传动结构在设计之初就瞄准了多场景适配的需求,区别于常规定传动比的行星轮系,它在齿圈、太阳轮、行星架三个核心构件的动力衔接上做了可切换的适配设计,能够满足不同工况下的动力传递需求。从实际应用场景来看,这类轮系既可以用在小型自动化输送设备的动力输入端,匹配低转速大扭矩的输出要求,也能集成到小型实验装置的调速模块中,通过不同构件的固定、联动切换,实现1/4档位的扭矩增益或转速减速调节,甚至可以将中心太阳轮的轴孔作为走线或穿装辅助轴的通道,拓展在紧凑型设备内部的安装可能性。

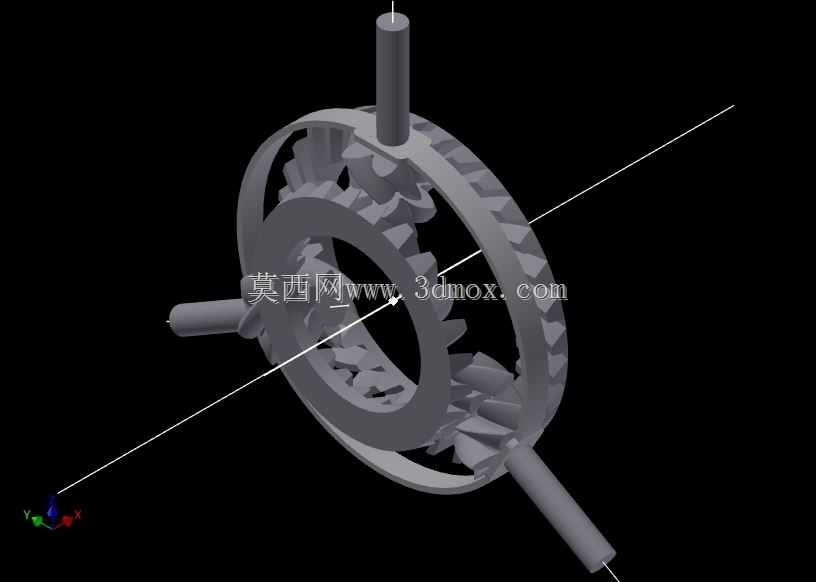

从结构功能特性来看,这套轮系采用锥齿与行星轮结合的复合啮合形式,齿圈采用内齿直齿结构,行星轮同时与太阳轮、内齿圈啮合,三个行星轮沿周向均匀分布在行星架上,保证传动过程中载荷均匀分配,避免单齿受载过大出现磨损过快的问题。输入端的锥齿结构可以实现垂直方向的动力换向,不需要额外加装伞齿轮组就能完成相交轴的动力传递,进一步压缩了整个传动单元的轴向占用空间。中心太阳轮预留的通孔直径经过适配计算,能够满足常规直径的传动轴穿装需求,不会因为中心过孔削弱轮齿的结构强度,经过载荷校核,在额定扭矩工况下,轮齿的弯曲强度、接触强度都能满足长期运行的要求,不会出现断齿、点蚀等早期失效问题。
在设计思路上,这套轮系没有追求极致的传动比,而是把通用性放在了首位。常规行星轮系往往固定某一个构件作为输出、某一个作为固定端,传动比固定,适配场景单一,而这套结构的三个核心构件都预留了轴伸安装位,使用者可以根据实际设备的动力布局需求,选择固定齿圈实现太阳轮输入、行星架输出的大减速比传动,也可以固定行星架实现齿圈与太阳轮的反向传动,甚至可以将三个构件中的两个作为动力输入输出端,实现差速传动的效果。在轮齿参数选择上,齿圈模数取1,齿数32,行星轮齿数经过配齿计算,满足同心条件、邻接条件、安装条件,不会出现轮齿干涉、行星轮安装卡滞的问题,齿宽经过优化,在保证承载能力的前提下尽可能减小轴向尺寸,适配紧凑型安装空间。
从安装边界与外形尺寸来看,整个轮系的外轮廓以齿圈的外径为最大边界,径向尺寸控制紧凑,三个安装轴伸分别沿垂直正交方向布置,输入端的竖直轴、两个水平方向的输出/输入轴伸的轴径都采用通用标准轴径,方便与常规的联轴器、带轮等传动件配合安装,不需要额外定制转接件。行星架的端面预留了安装螺孔,可以直接固定在设备的安装基板上,也可以通过轴伸搭配轴承实现转动支撑,安装方式灵活。在实际装配过程中,需要注意行星轮与行星架销轴的配合间隙,保证行星轮能够灵活转动无卡滞,同时啮合侧隙控制在合理范围内,避免侧隙过大导致传动回程误差超标,也不会因为侧隙过小出现运转卡滞、润滑脂无法进入啮合面的问题。
这类行星齿轮结构在小型轻工设备、教学实验装置、小型自动化设备的传动模块中都有很高的适配性,尤其是在安装空间受限、需要多档位传动比切换、同时需要实现动力换向的场景下,这套复合行星轮系能够替代传统的多级定轴齿轮组,大幅减少传动部件的数量,降低整个传动单元的装配复杂度,同时提升传动效率,减少多级齿轮传动带来的功率损耗。在润滑方式上,因为结构紧凑,采用脂润滑即可满足长期运行需求,不需要设计复杂的油路结构,维护成本更低,适合在免维护、长周期运行的小型设备中使用。
