导轨安装式4毫米三相带接地电缆连接器

　　这款导轨适配的电缆连接部件，主要面向低压配电盘、设备内部控制回路、小型动力分线场景的接线需求，适配4毫米线径的多股或单股铜芯电缆，可同时完成三相相线与接地保护线的可靠接续，在民用配电箱、工业控制柜、机床内部接线、小型设备动力分线单元中都有广泛应用。从实际使用场景来看，这类连接器常被安装在标准DIN导轨上，和断路器、接触器、继电器等低压电器并排布置，替代传统的散线压接、胶布缠绕的接线方式，既能够提升柜内布线的整齐度，也能降低后期运维时线路松脱、接错相序的概率。

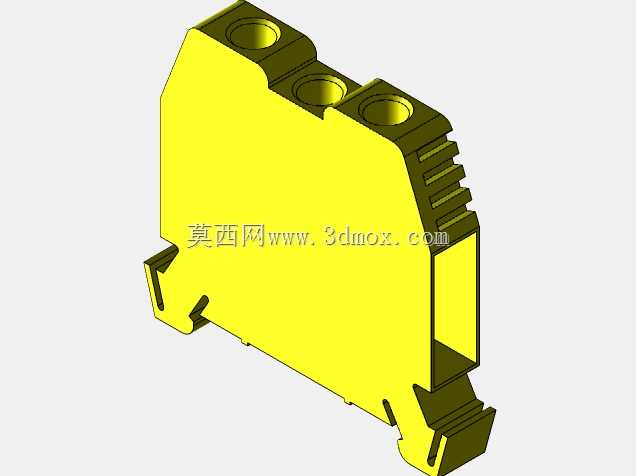

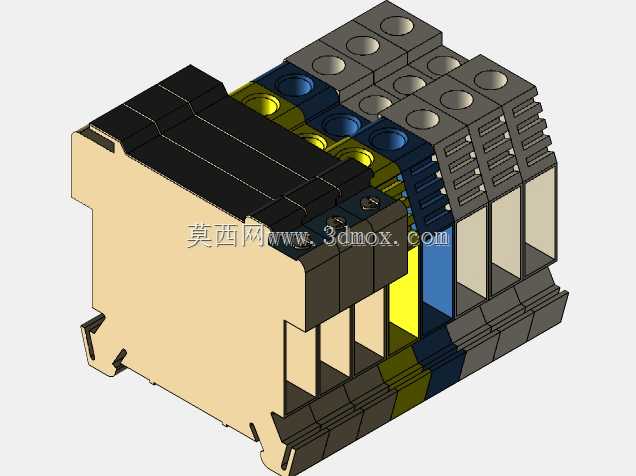

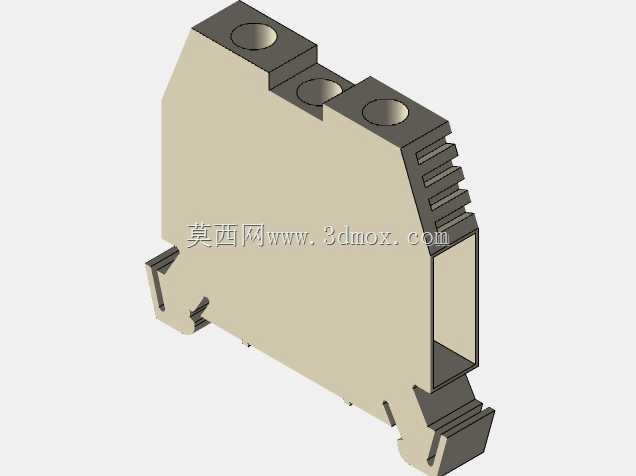

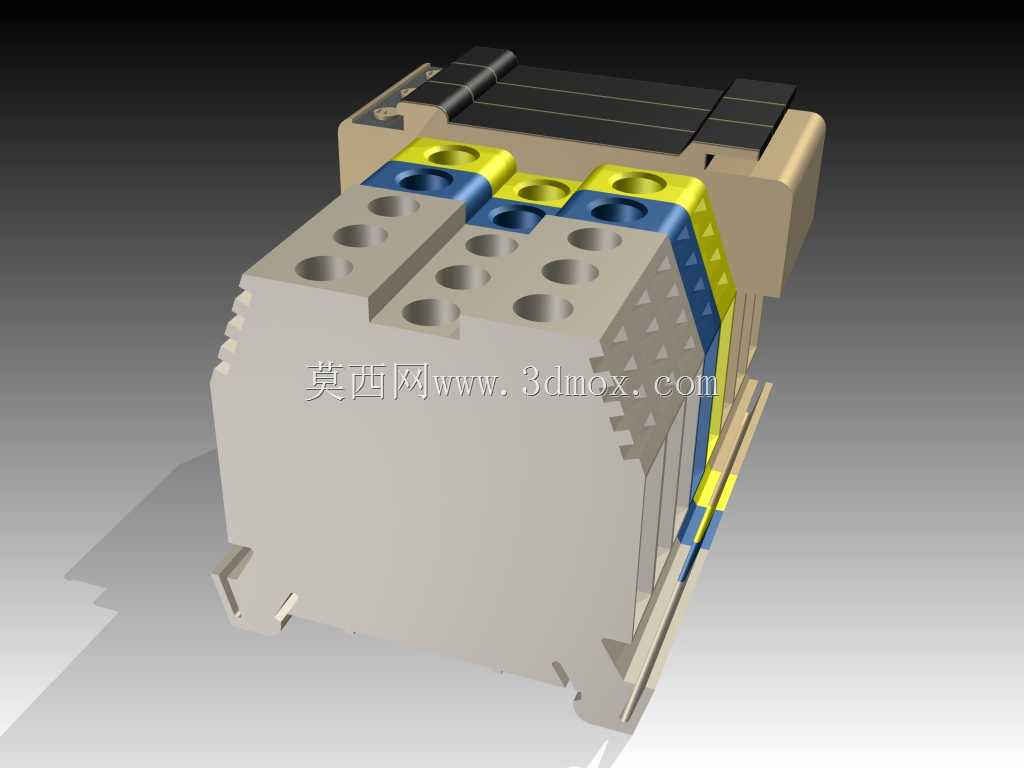

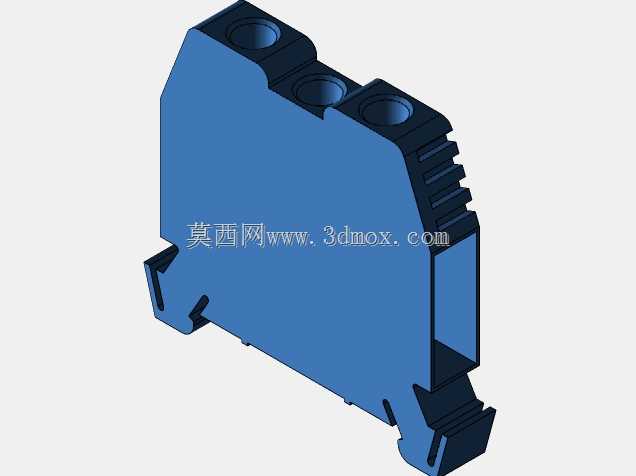

　　设计层面上，这款连接器采用模块化拼接思路，三个相线接线位与一个接地接线位集成在同一基座上，相序标识通过不同颜色的绝缘隔件区分，蓝色对应中性线、黄/绿双色对应接地保护、其余三色对应三相相线，现场接线时无需额外粘贴标识，可直接通过颜色快速区分线序，减少接线错误率。基座底部自带标准导轨卡扣，无需额外螺丝固定，对准导轨按压即可完成安装，拆卸时只需用一字螺丝刀撬动卡扣锁舌即可快速取下，在柜内布线调整、回路改造时能大幅提升装配效率。接线端采用压线框式结构，螺丝拧紧时压线框会均匀包裹电缆线芯，避免传统螺丝直接顶压线芯造成的线芯散股、断丝问题，长期使用下也能保持足够的接触压力，降低接触电阻过大引发的发热隐患。

　　从安装边界来看，这款连接器的整体宽度适配标准35毫米DIN导轨的安装间距，相邻安装的电器元件之间无需预留额外间隙，可紧密并排布置，最大化利用柜内的导轨安装空间。接线孔位的深度足够容纳4毫米线芯压接冷压端子后的插入长度，即使是带绝缘护套的冷压端子也能完全插入接线位，保证带电部分不会外露。基座的绝缘外壳采用阻燃工程塑料材质，可耐受低压配电场景下的常规温升，即使相邻元件出现短时过载发热，外壳也不会出现熔融、引燃的情况，满足低压电器的绝缘防护要求。外露的接线螺丝顶部带有防滑槽，适配十字与一字螺丝刀操作，现场接线时无需特意匹配螺丝刀类型，提升装配的便捷性。

　　在实际选型使用时，需要注意这款连接器的额定载流量与4毫米线径的载流能力匹配，适用于额定电流25A以下的三相回路，比如小型电机的动力接线、控制柜内的电源分线、照明回路的干线接续等场景。接地端的导电件采用防锈镀层处理，和柜内接地导轨连通后可形成可靠的保护接地通路，当设备出现绝缘故障时，故障电流可通过接地端快速导入接地网，触发前端保护装置动作，避免设备外壳带电引发的安全隐患。连接器的各接线位之间设置了绝缘隔栏，即使接线时存在少量线芯外露，也不会出现相间短路的问题，隔栏的高度超过接线螺丝的顶部，可避免螺丝松动脱落时掉落在相邻接线位引发短路故障。

　　不同于传统的分体式接线端子，这款集成式的三相带接地连接器不需要逐个拼接端子块，也不会出现拼接后端子错位、导轨卡扣松脱的问题，整体结构的刚性更好，在运输、震动场景下（比如配套移动设备、车载控制柜使用时）也不会出现端子移位、接线松脱的情况。进线端的导向口做了倒角处理，穿线时不需要刻意对准孔位，电缆顺着倒角即可顺利插入接线位，即使是多股软线没有压接冷压端子，也能较方便地穿入接线孔，减少现场接线的调整时间。
