航天器热防护用异形隔热瓦结构设计

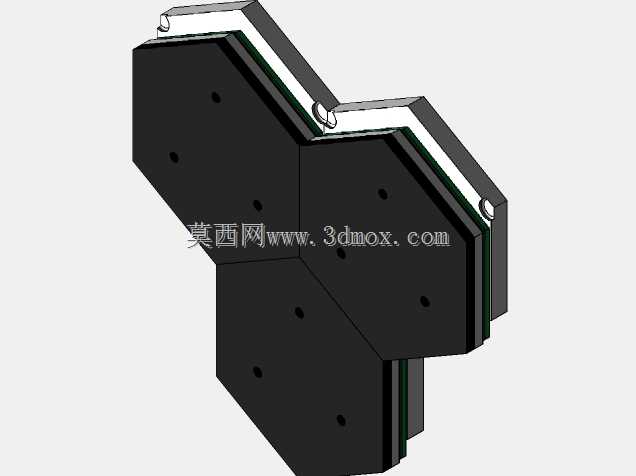

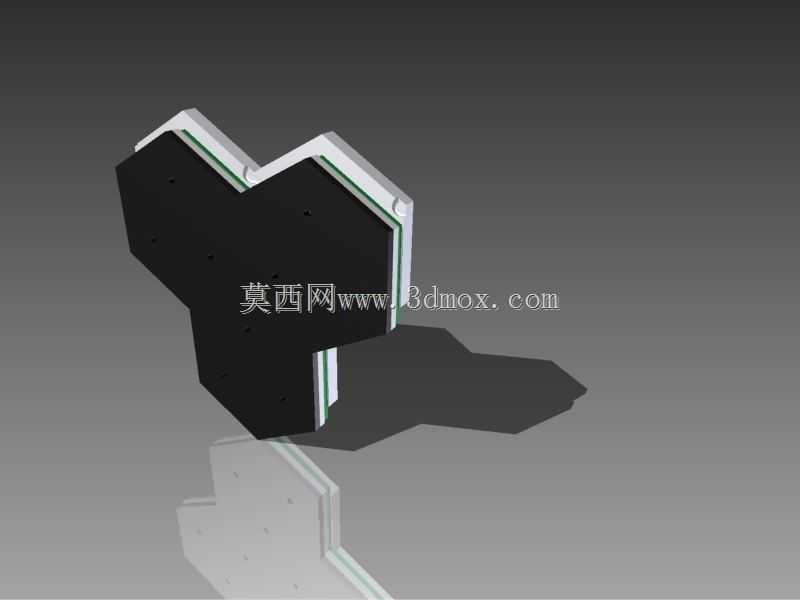

　　在航天飞行器再入大气层的工况下，外部热流密度会在短时间内攀升至极高水平，热防护系统的可靠性直接决定舱体内部设备与乘员的安全边界，本次呈现的异形热瓦结构，正是针对非规则曲面舱段热防护需求做的适配性设计。不同于传统规则矩形隔热瓦的排布逻辑，该结构采用三瓣对称式异形轮廓，完全贴合舱体特定转角区域的曲面弧度，避免了多块矩形瓦拼接带来的接缝热桥风险，在高速气流冲刷的工况下，异形轮廓的流线型过渡能有效降低局部紊流带来的额外热载荷，减少接缝处的热应力集中。从功能特性来看，该热瓦采用分层复合结构设计，外层为高辐射散热涂层基材，中层为低导热率的隔热芯层，内层设置有柔性缓冲垫层，既能够阻隔外部高温向舱体内部传导，又能缓冲飞行器起降、

　　飞行过程中的振动载荷，避免硬质隔热层与金属舱壁硬接触产生的碎裂风险。结构上预留的多个沉头安装孔位，匹配舱体预埋的耐高温固定螺栓，安装时沉孔深度经过精确计算，固定后紧固件端面完全低于热瓦外表面，不会突出于热防护层破坏气动外形，同时孔位周边做了局部加厚处理，抵消安装预紧力带来的局部应力，防止热瓦在冷热交变循环下从安装位开裂。设计过程中首先对舱体对应安装区域的曲面做了逆向拟合，提取曲面的法向偏移量作为热瓦的厚度基准，针对不同热流密度的区域做了差异化厚度分配：热流集中的迎风侧区域厚度适当增加，背风侧区域在满足隔热阈值的前提下适当减薄，平衡整体热防护能力与结构重量，毕竟航天部件每一克重量的优化都能带来有效载荷的提升。

　　热瓦的边缘做了阶梯式搭接结构，相邻热瓦安装时能够形成错位咬合的接缝，避免高速热流直接从缝隙窜入接触舱壁，搭接台阶的高度差经过多轮热仿真验证，既保证搭接密封效果，又不会因为台阶过高带来额外的气动阻力。安装边界方面，该热瓦的轮廓完全匹配舱体转角区域的安装空间，三个瓣状结构的延伸长度分别对应相邻三个舱面的热防护覆盖范围，安装后与周边相邻热瓦的接缝间隙控制在0.3mm以内，配合高温密封胶填充，能够在全飞行周期内保持密封完整性。不同于地面工业设备的隔热部件，航天热瓦需要同时耐受超高温、强振动、冷热交变、气流冲刷等多重极端工况，因此结构设计上没有采用任何突出的附加结构，所有棱边都做了R2以上的圆角过渡，避免尖锐棱边在高速气流下产生应力开裂，

　　同时外表面的平面度控制在0.1mm以内，保证整个热防护层的气动外形连续性。在热传导路径的设计上，热瓦内部的隔热芯层采用了梯度密度设计，靠近外层的部分密度更高，抗冲刷能力更强，靠近内层的部分密度更低，隔热效率更优，不同密度层之间采用高温烧结工艺结合，不存在分层界面，避免长期使用过程中出现层间剥离的问题。安装时内层的柔性缓冲垫层能够补偿舱体金属结构与隔热瓦之间的热膨胀系数差，当飞行器再入过程中舱体金属结构受热膨胀时，缓冲层可以通过自身微量变形吸收位移量，避免热瓦被挤压碎裂。从实际应用场景来看，这类异形热瓦主要应用在航天器舱体的转角、凸起部件周边等非规则曲面区域，这些区域往往是热流集中、气动载荷复杂的位置，规则形状的隔热瓦很难做到完全贴合，容易出现局部热防护薄弱点，而定制化的异形结构能够实现与舱体曲面的完全匹配，消除热防护盲区。结构上的对称设计也降低了安装过程中的错装风险，三个瓣状结构的轮廓差异明显，操作人员可以快速识别安装方位，提升总装环节的效率。在细节处理上，热瓦所有的安装孔内壁都做了耐高温涂层处理，避免金属紧固件与热瓦材料直接接触产生的热应力不匹配问题，同时孔底设置有微小的排气槽，在高温工况下热瓦内部析出的少量气体可以通过排气槽排出，避免内部气压积聚导致热瓦鼓包脱落。
