轮对工程列车走行部支撑轮组结构

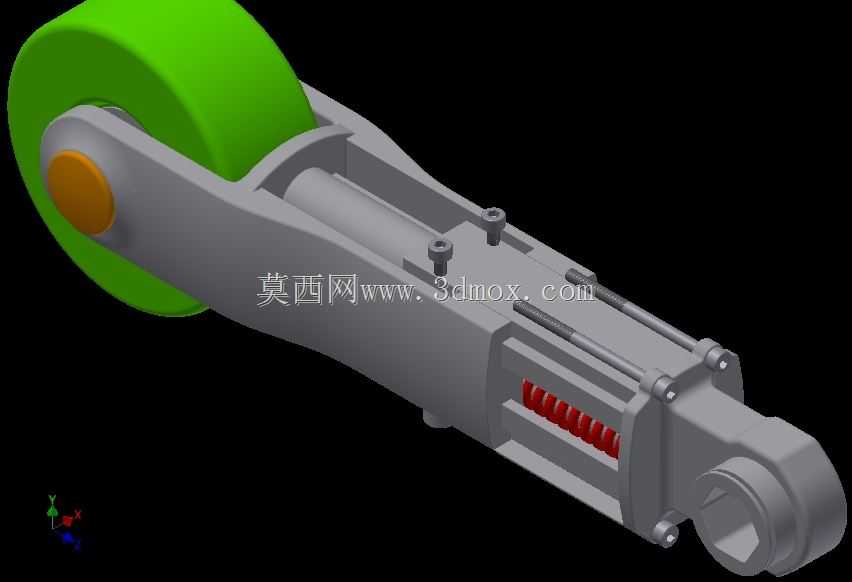

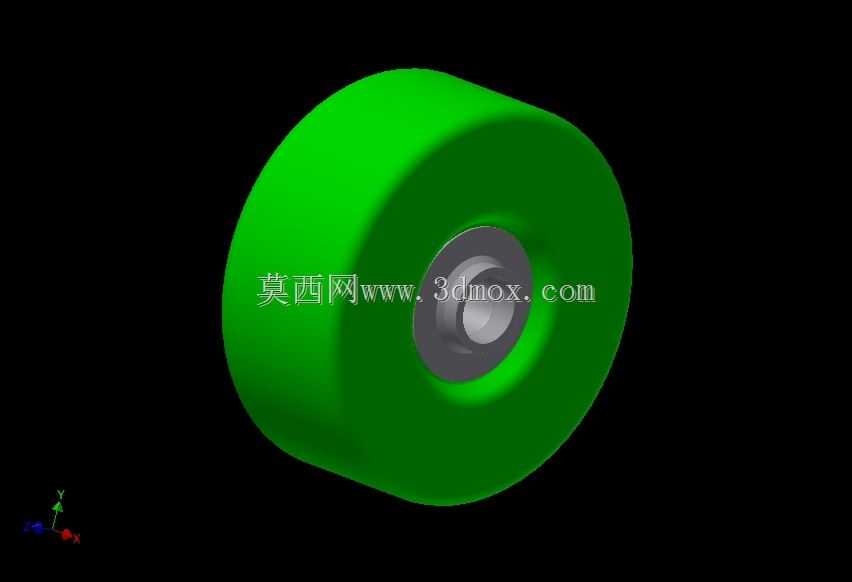

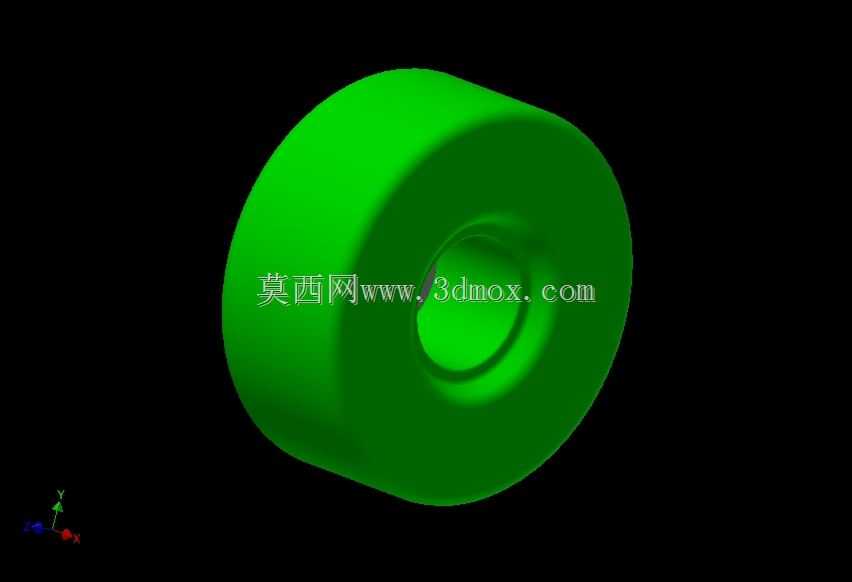

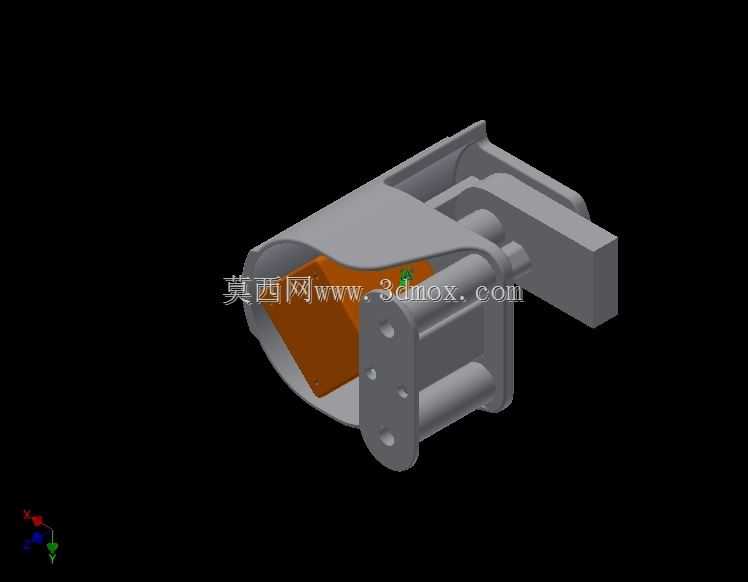

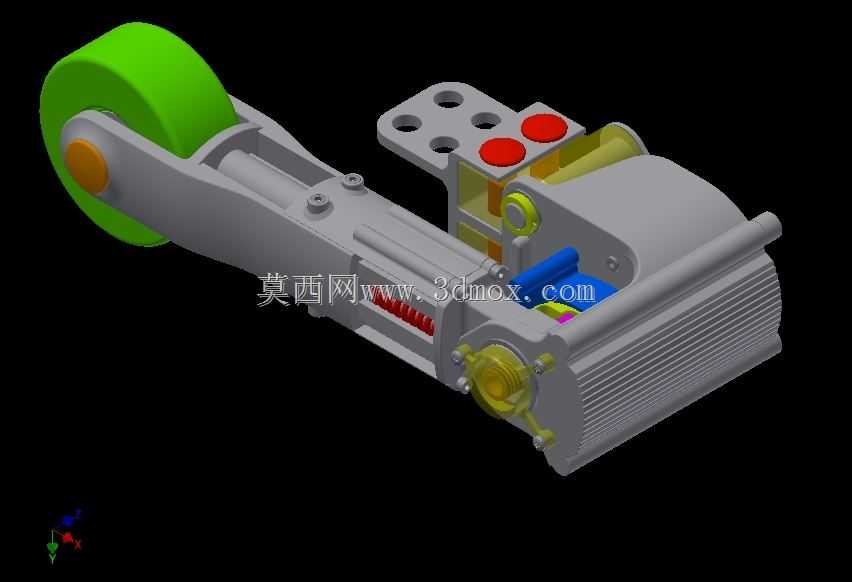

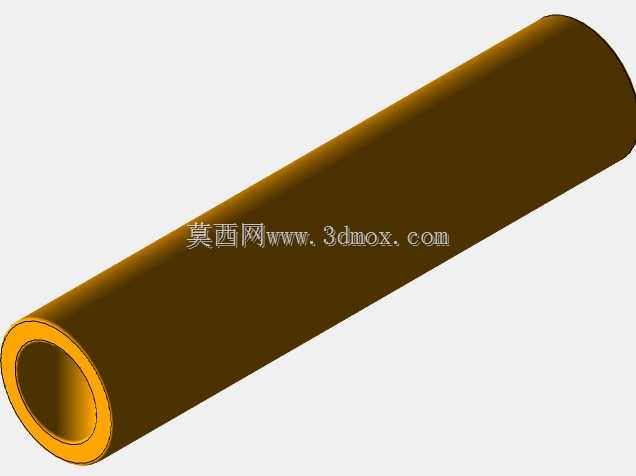

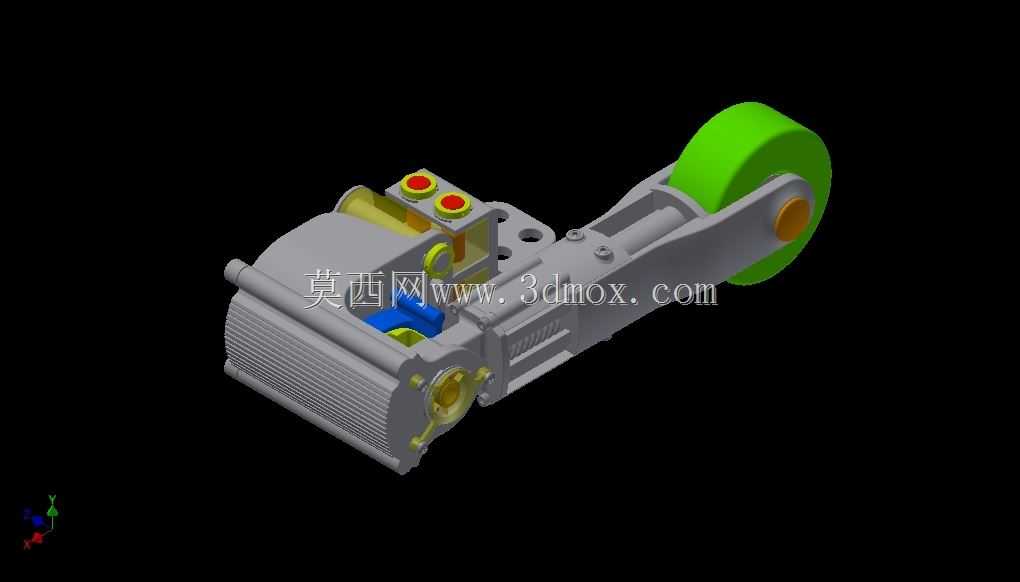

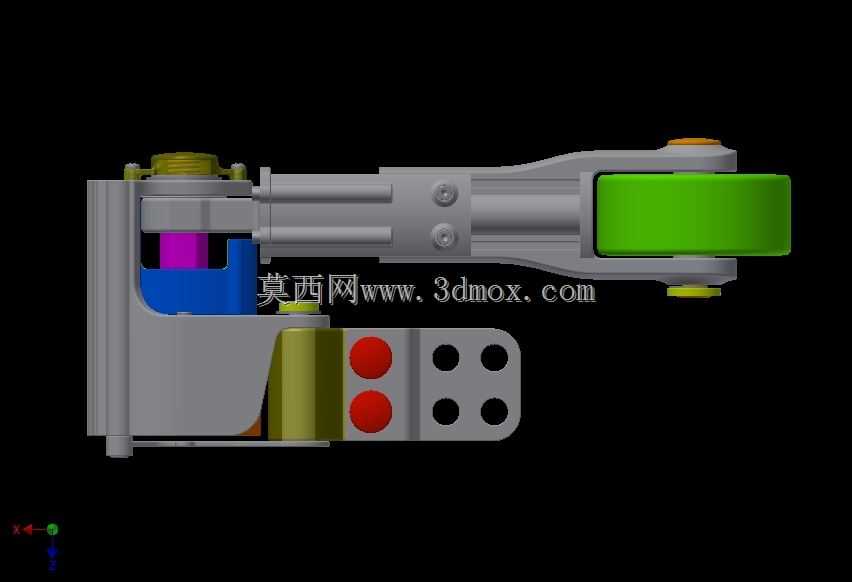

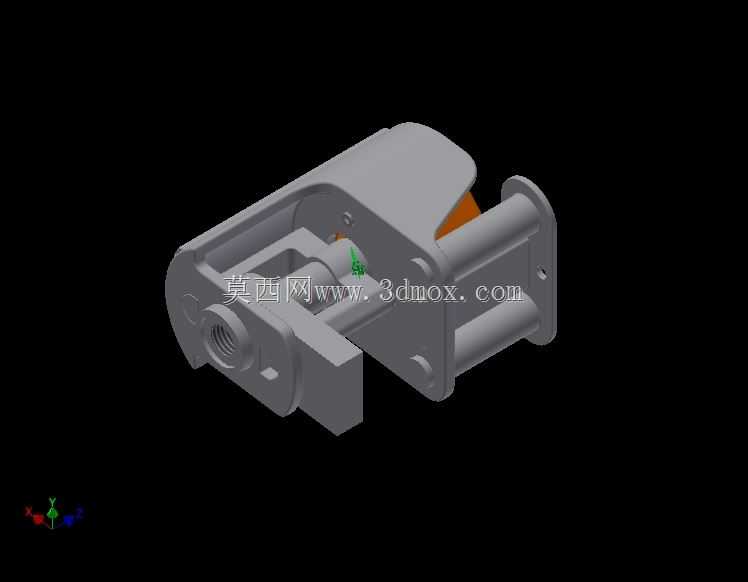

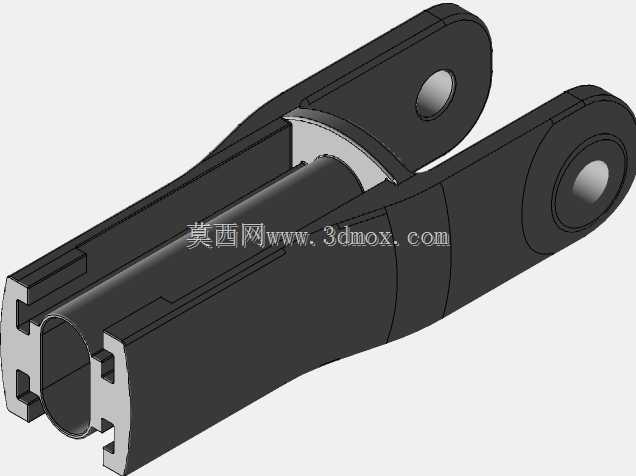

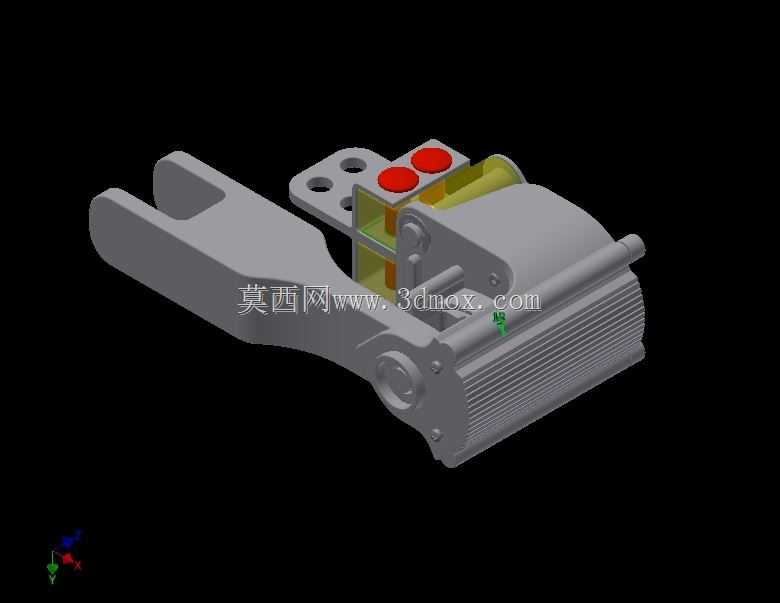

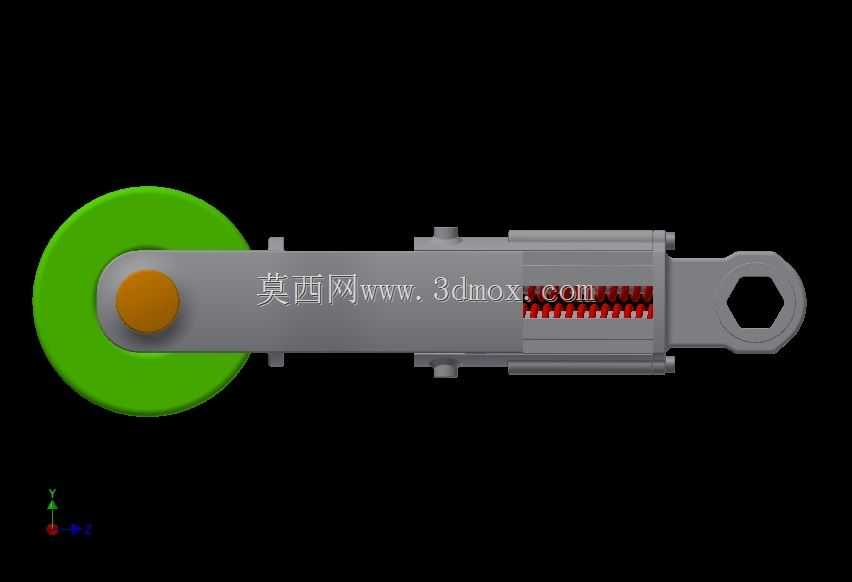

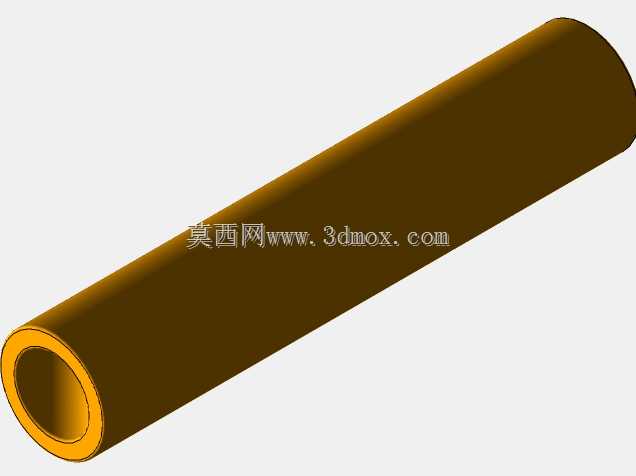

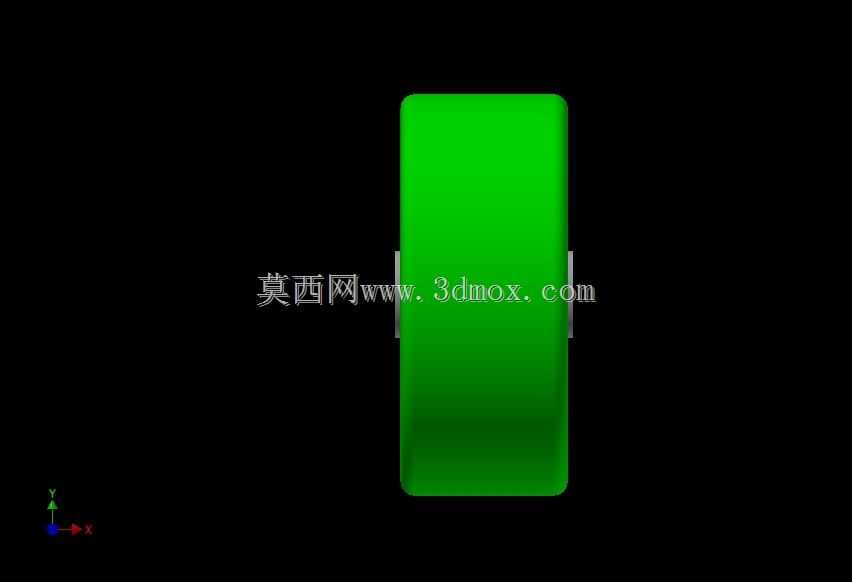

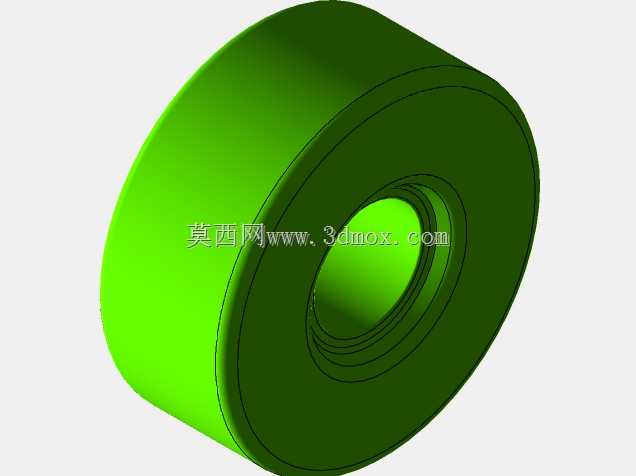

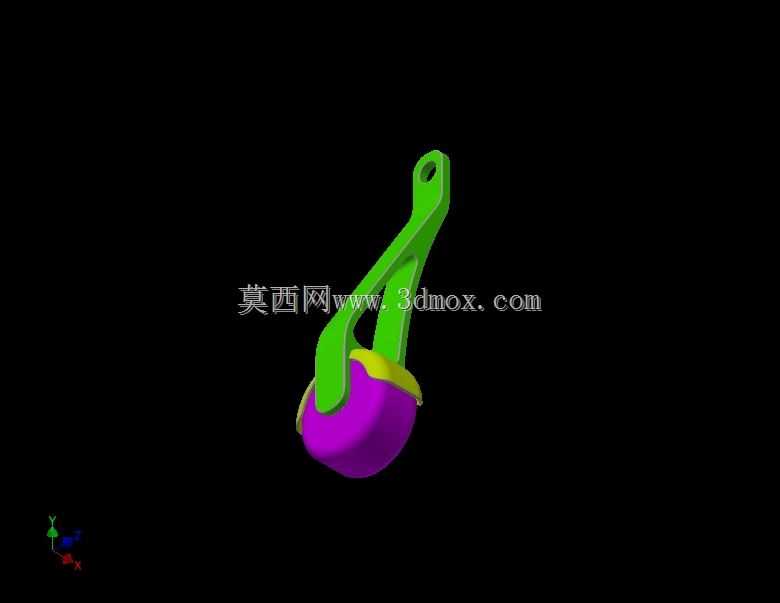

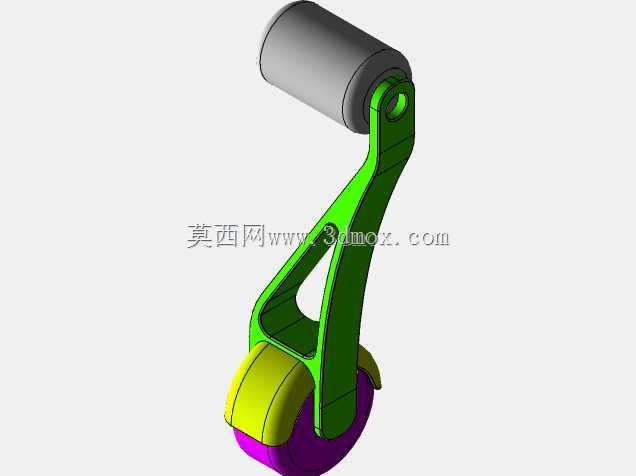

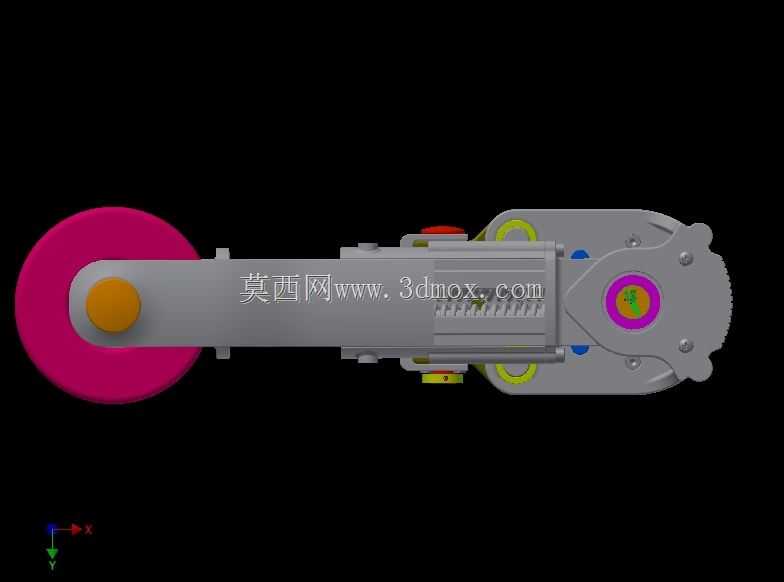

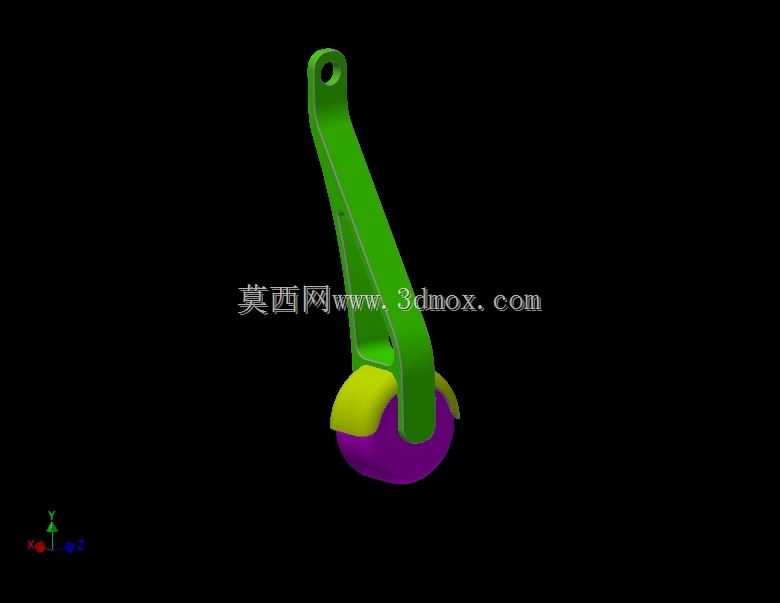

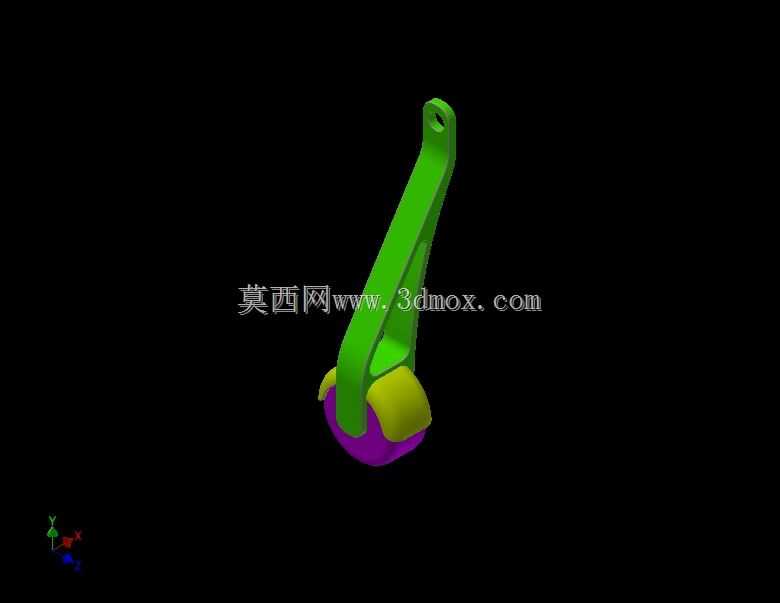

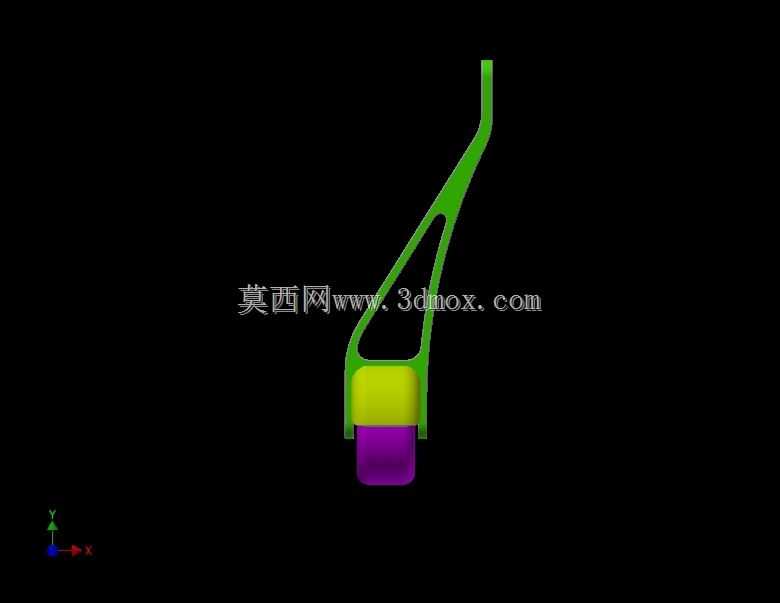

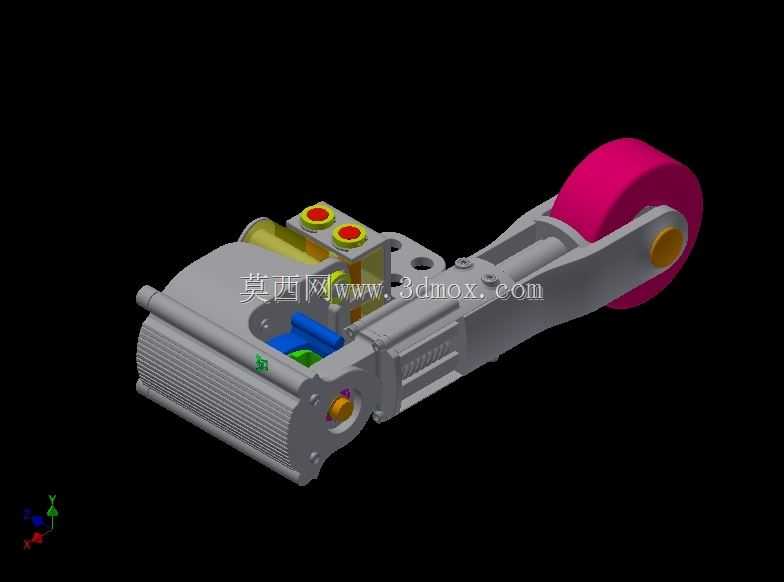

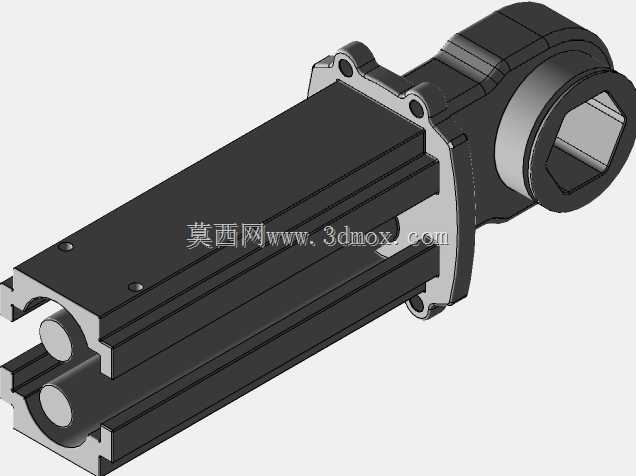

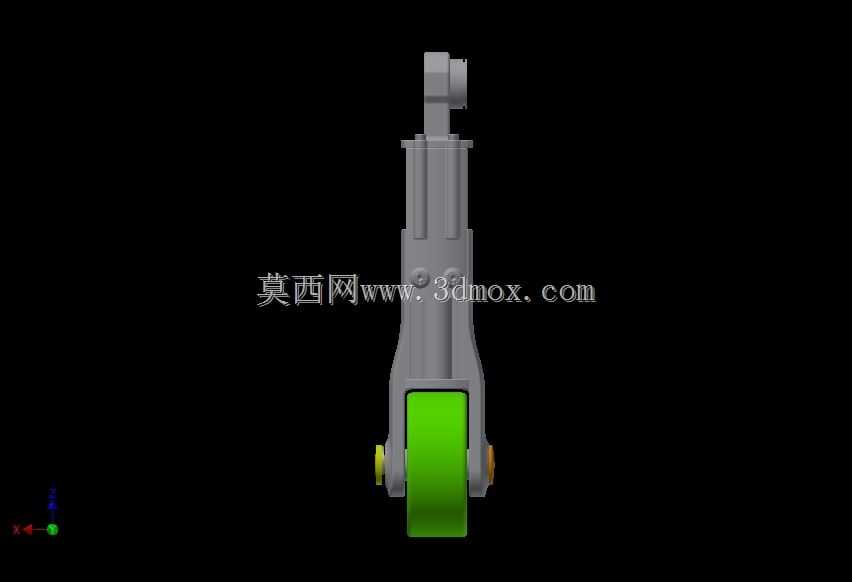

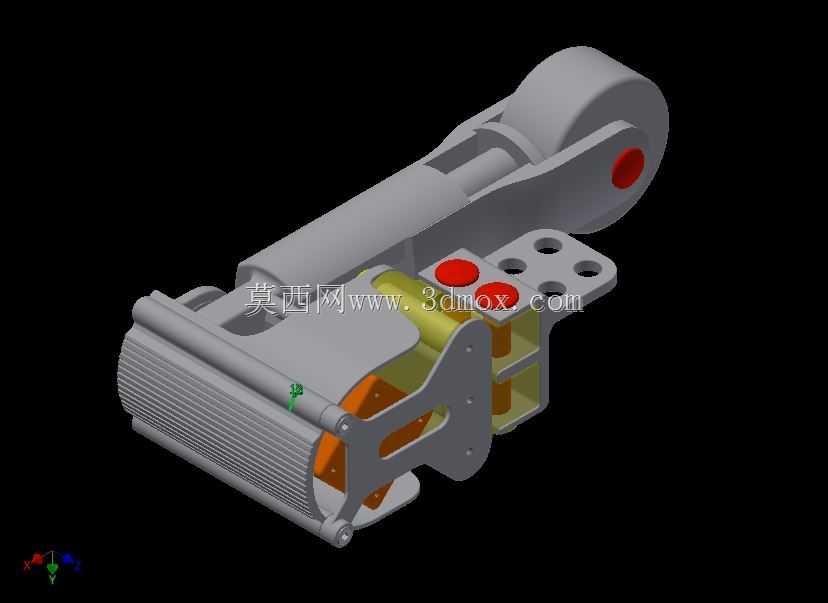

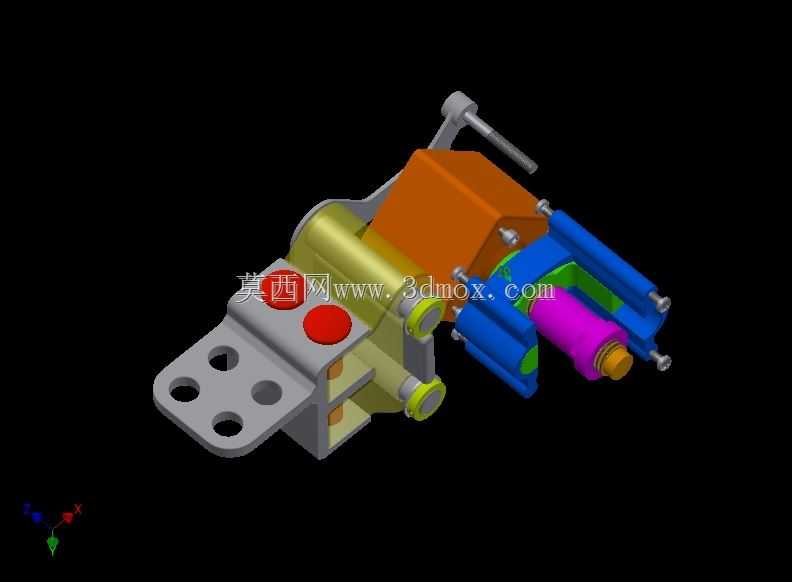

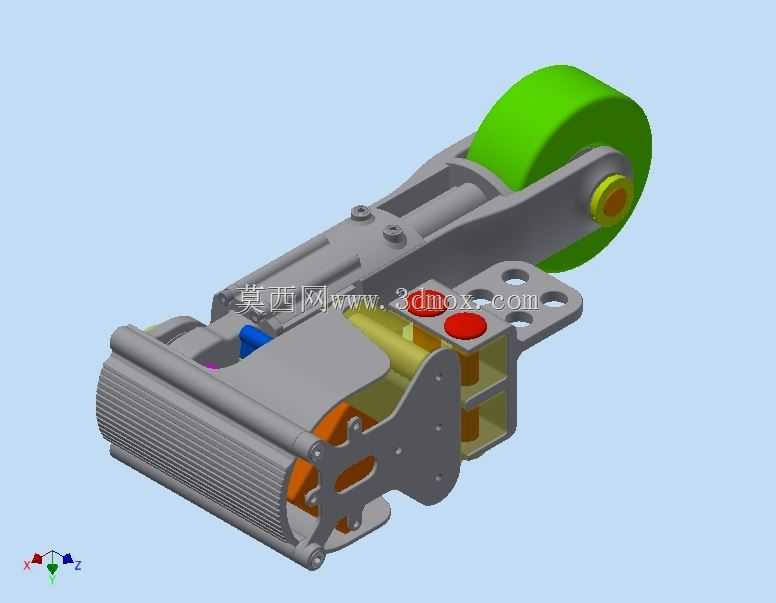

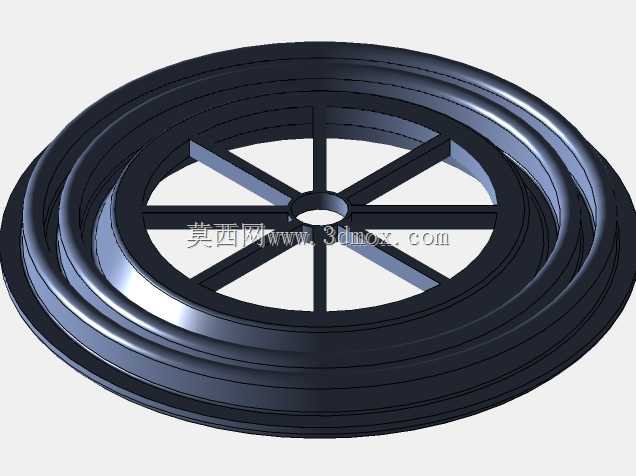

　　该结构主要应用于工程类轨道车辆走行部的轮对支撑与缓冲场景，适配厂区内部转运、小型轨道工程作业的低速走行需求，可在轨道面存在局部高差、接缝错位的工况下维持轮对与轨面的稳定接触，避免轮对悬空带来的走行卡顿、侧倾风险。从功能实现逻辑来看，结构集成了行走轮、铰接摆臂、内置弹性缓冲单元、端部连接铰座几个核心部分，行走轮采用高耐磨非金属材质轮面，接触轨面时可降低滚动噪音，同时减少对轨面的硬接触磨损，轮芯内嵌金属衬套与摆臂端部的轮轴配合，可承受径向载荷与小幅轴向窜动，轮轴与摆臂之间设置自润滑衬套，长期运行无需频繁加注润滑脂即可维持转动顺畅。摆臂主体采用一体化铸造成型后做机加工处理，内部预留缓冲单元的安装腔体，

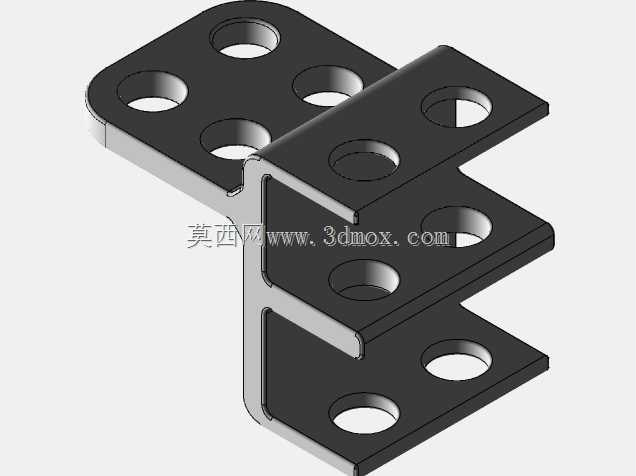

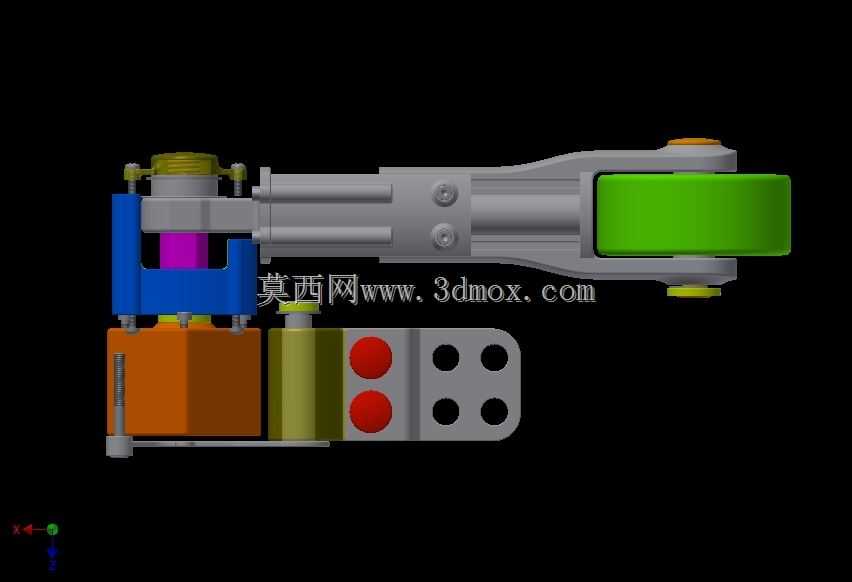

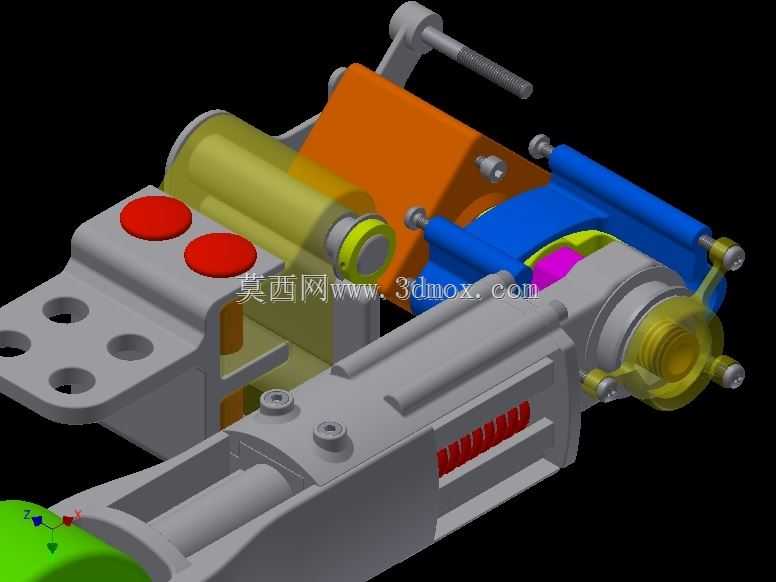

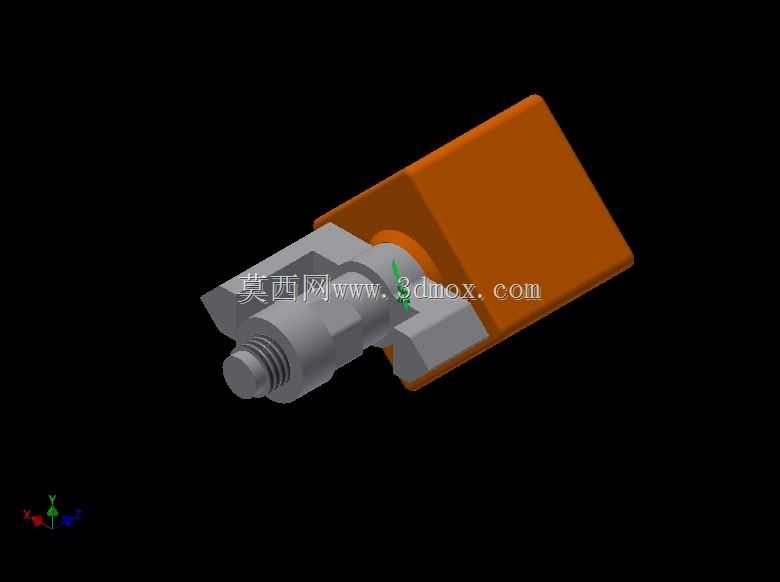

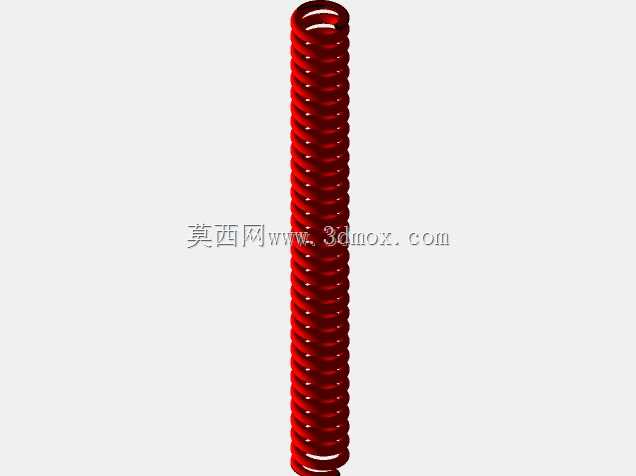

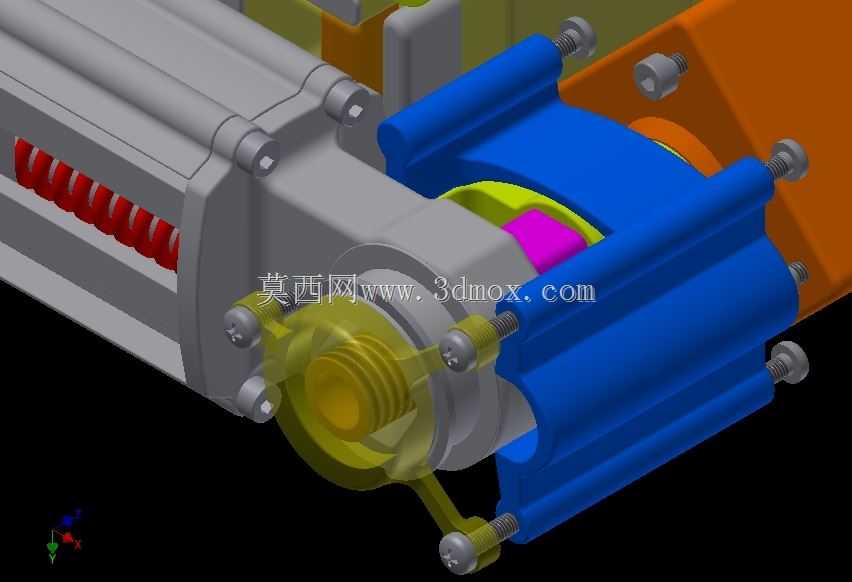

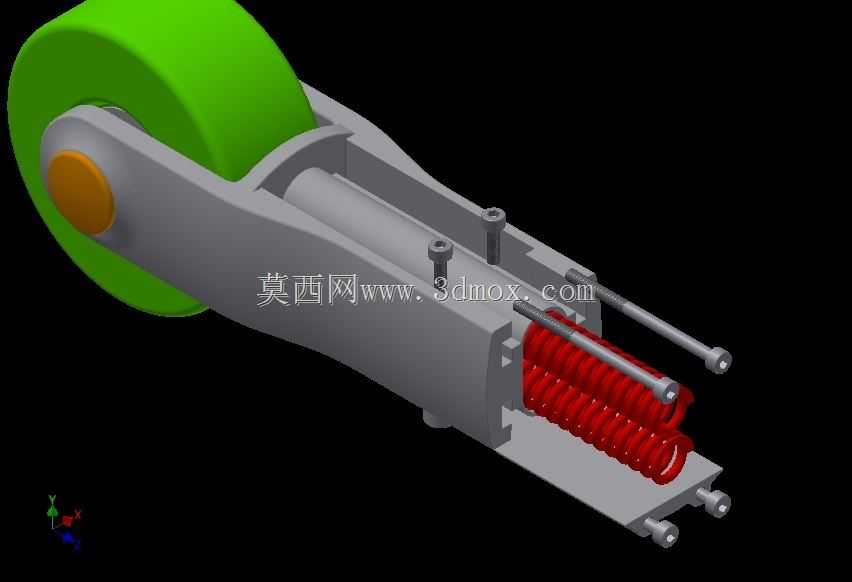

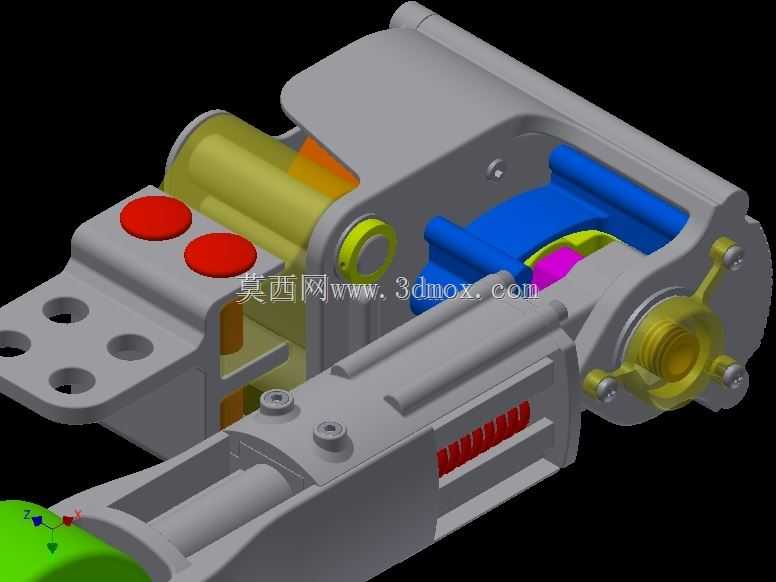

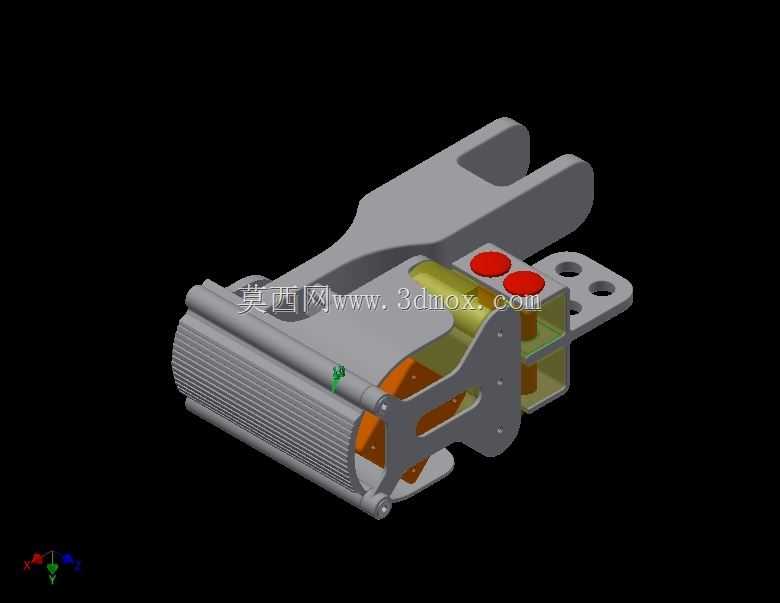

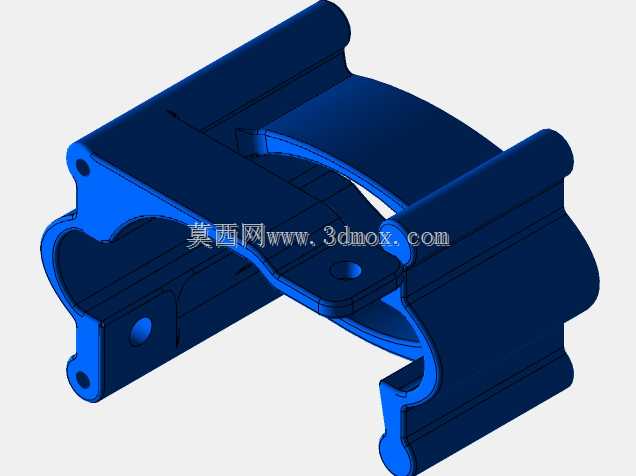

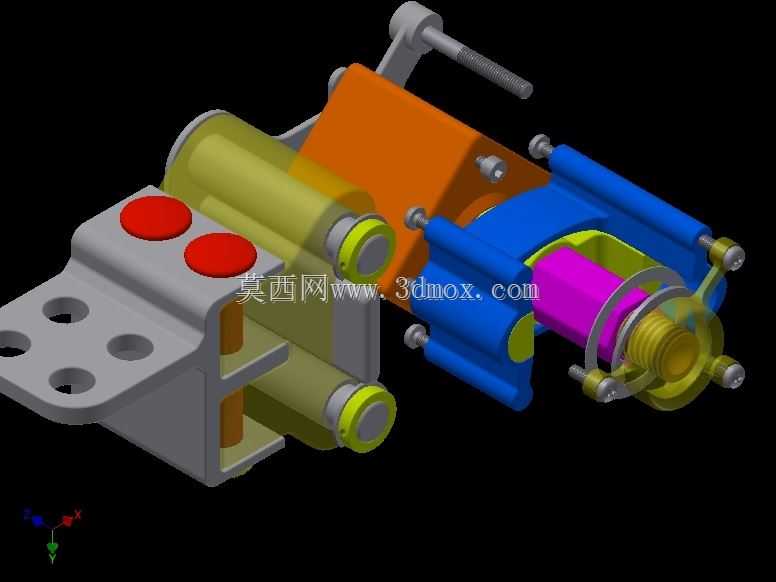

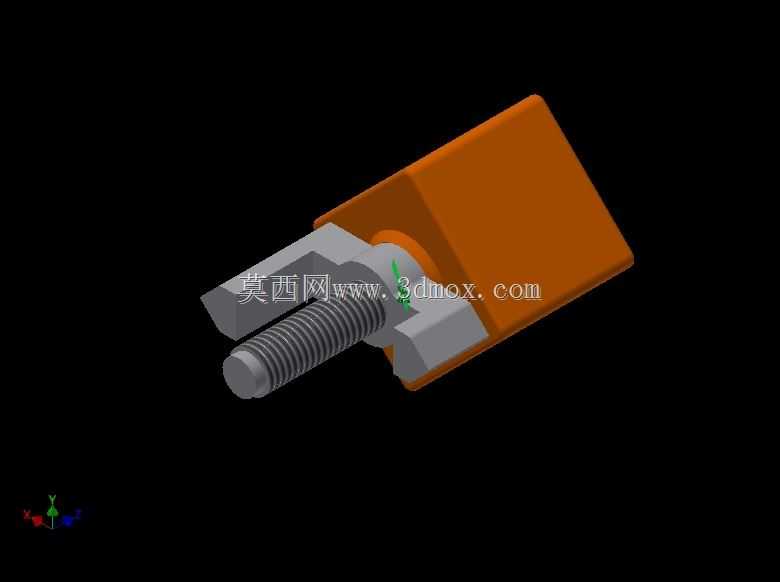

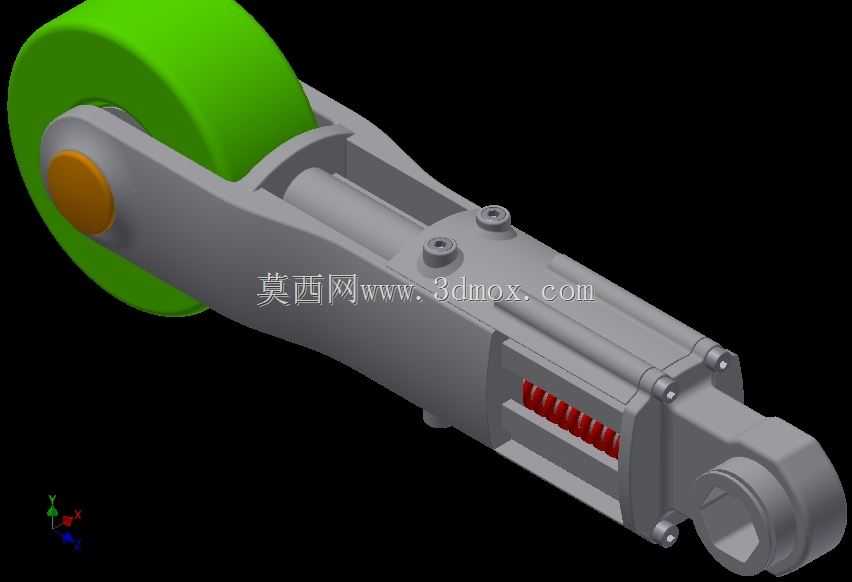

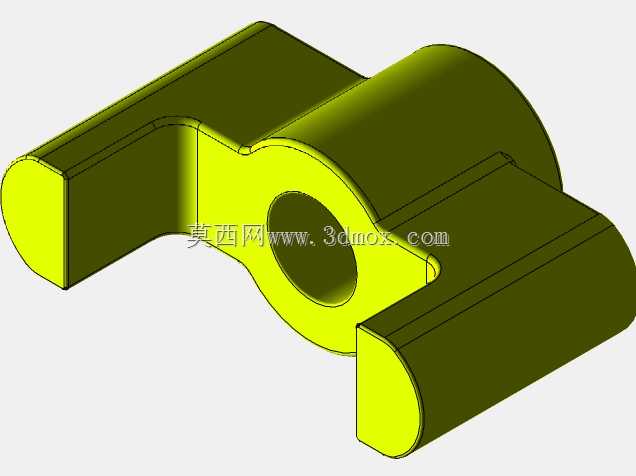

　　腔体内部的弹性缓冲组件采用螺旋压缩弹簧配合导向杆结构，弹簧预紧力可通过端部的调节螺栓调整，适配不同整车整备质量下的轮压需求，当行走轮经过轨面凸起位置时，摆臂可绕中部铰接销轴小幅转动，压缩内部弹簧吸收冲击载荷，避免冲击直接传递至车架主体，降低车架焊缝的疲劳开裂风险。设计过程中优先考虑了安装维护的便捷性，摆臂与车架连接的端部采用双耳铰座配合贯穿销轴的结构，销轴端部设置开口销防脱，现场更换轮组时仅需拆除轮轴端盖与铰接销轴即可完成整体拆卸，无需拆解周边其他走行部件。外形尺寸方面，行走轮直径适配常见的轻型工程轨道轨距配套轮径要求，摆臂整体摆动行程控制在合理范围内，避免摆动幅度过大导致轮缘脱离轨面，

　　安装时需保证轮面与轨面的初始接触压力符合设计值，铰接销轴的安装同轴度误差需控制在0.1mm以内，防止摆臂转动过程中出现卡滞。结构的所有外露金属表面均做防锈喷涂处理，适应户外工程作业的潮湿、多粉尘环境，缓冲腔体端部设置防尘密封圈，避免粉尘、砂砾进入腔体内部磨损弹簧与导向杆表面，延长缓冲单元的使用寿命。在实际选型匹配时，可根据整车的轴重、最高走行速度调整弹簧的刚度参数，轮面材质也可根据使用场景替换为金属轮面适配更高载荷的转运需求，铰接位置的衬套可根据维护周期选择铜基衬套或者复合材料衬套，平衡耐磨性能与维护成本。该结构的受力传递路径清晰，行走轮承受的垂向载荷通过轮轴传递至摆臂，一部分载荷通过中部铰接销轴传递至车架，另一部分通过缓冲弹簧的形变吸收后传递至摆臂尾部的连接端，整体受力分布均匀，无明显的应力集中区域，摆臂的壁厚经过拓扑优化，在保证结构强度的前提下尽可能降低整体自重，减少走行部的簧下质量，提升走行平稳性。
