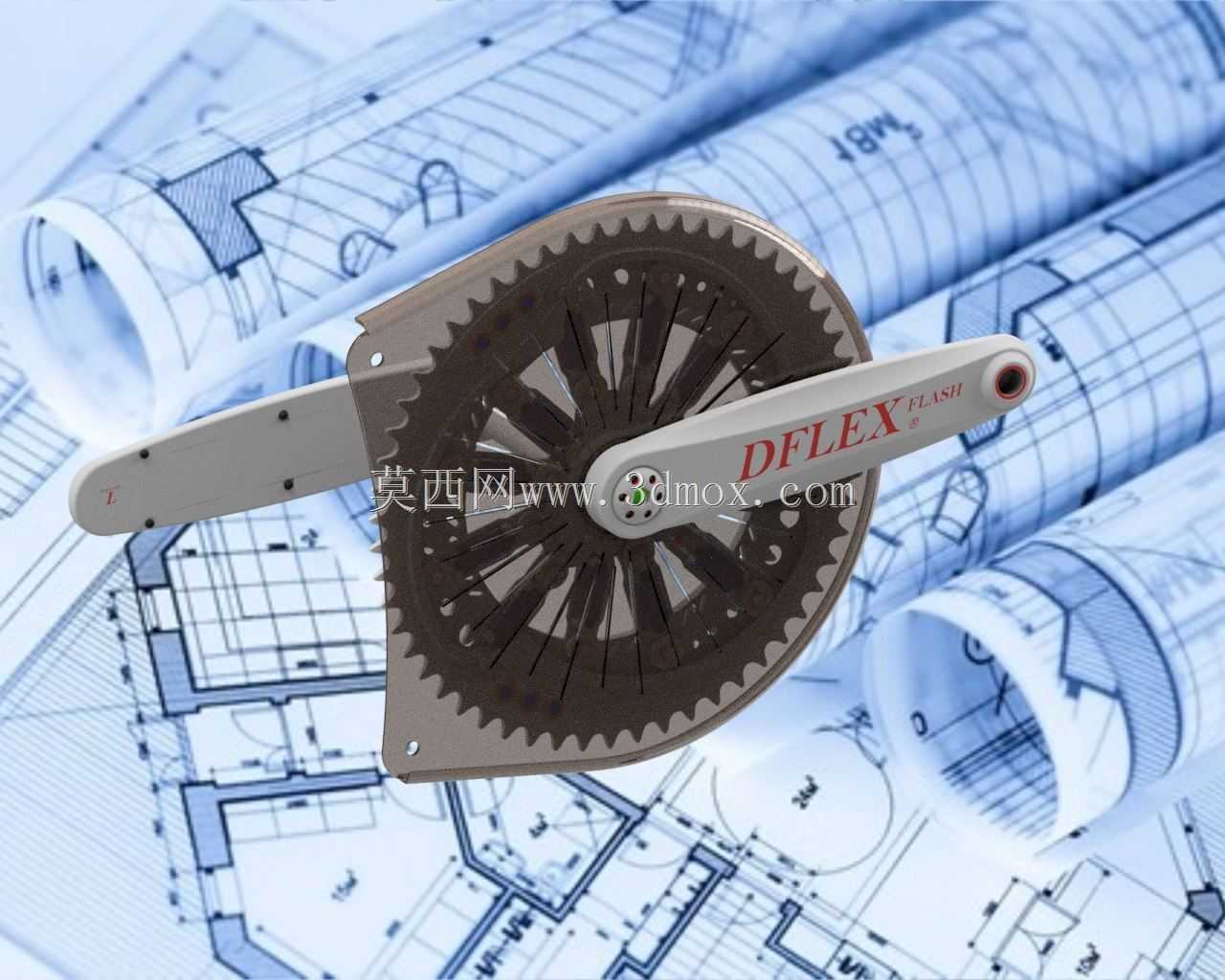

DFLEX FLASH自行车传动齿盘结构设计

　　这套齿盘结构是面向城市通勤、休闲骑行场景开发的自行车传动核心部件，主要承担骑行过程中脚踏动力向链条传递的扭矩转换作用，适配常规单速及内变速城市自行车的安装需求，日常使用中可满足平路巡航、轻度坡道骑行的动力传输要求，结构设计兼顾了传动效率与外观辨识度。从实际安装边界来看，该齿盘的中心安装孔位匹配标准方孔中轴规格，孔位公差控制在常规民用自行车配件的通用适配范围内，齿盘最大外径适配常规42T规格的链条啮合需求，护盘边缘与车架后下叉的安全间隙预留充足，不会出现骑行过程中齿盘剐蹭车架的问题，整体安装后突出五通位置的厚度控制在合理范围，搭配常规宽度的脚踏曲柄不会出现蹭裤腿的情况。设计思路上，摒弃了传统全金属齿盘的厚重结构，

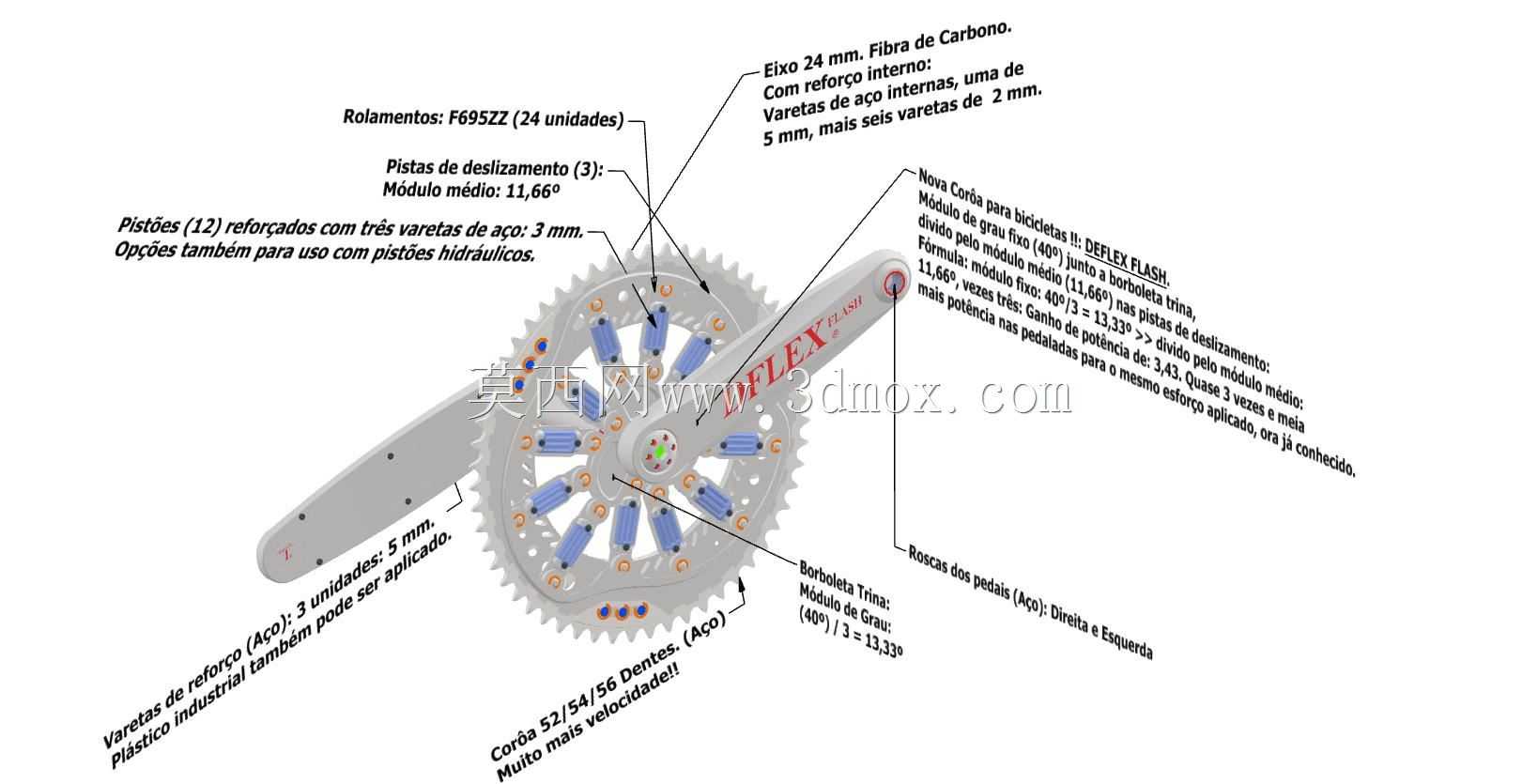

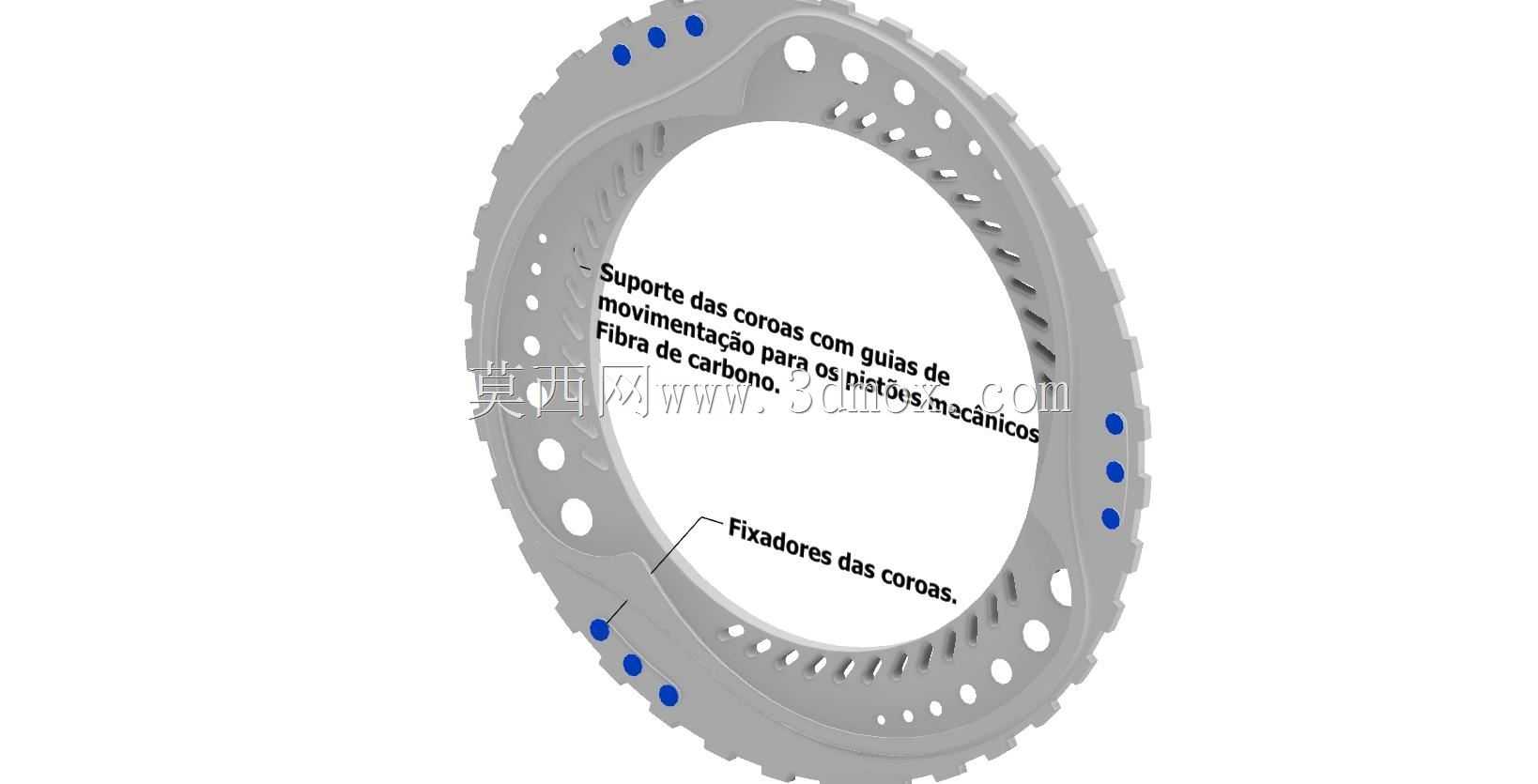

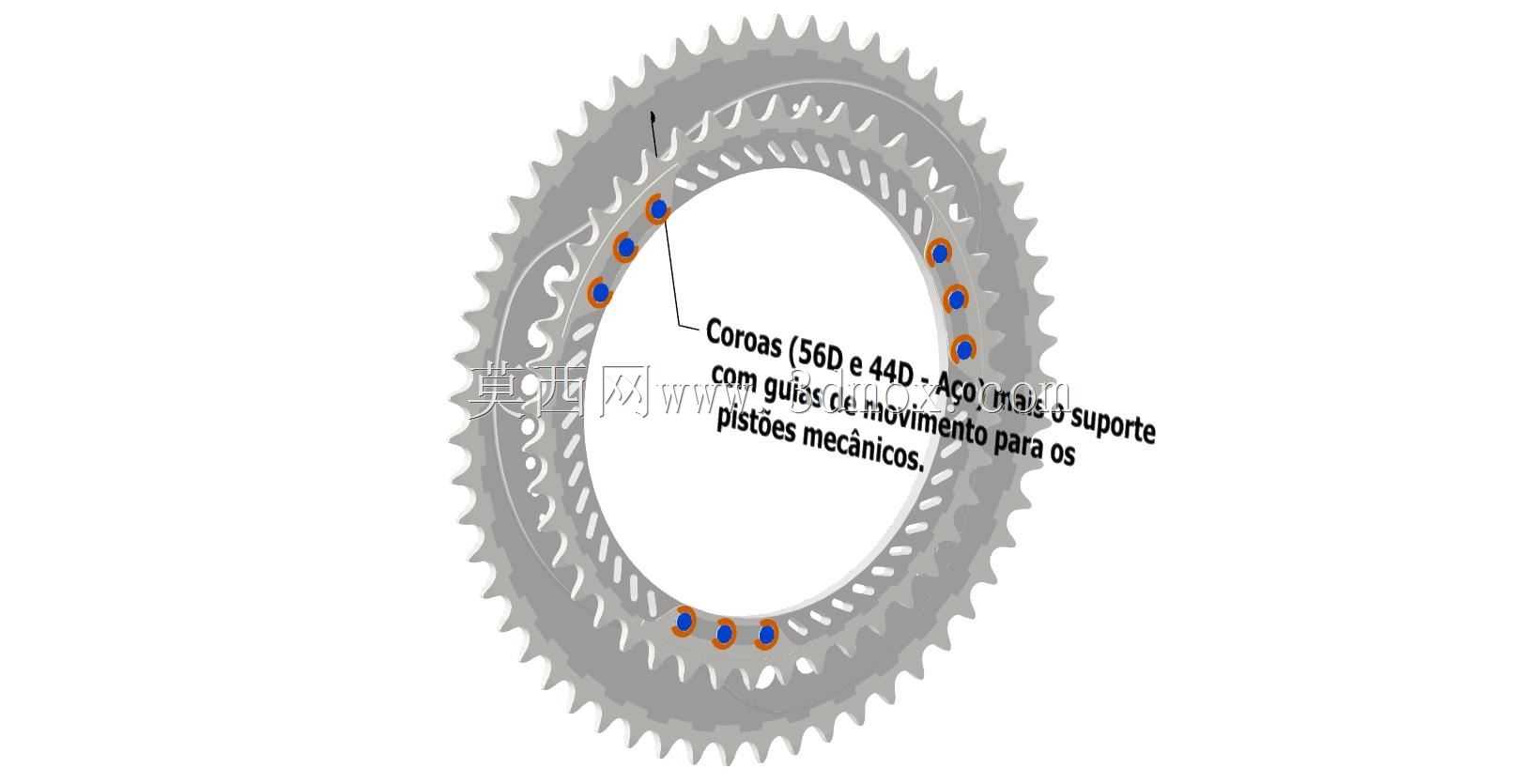

　　采用金属齿圈与复合材质支撑辐条结合的结构，金属齿圈部分选用常规自行车链轮常用的钢材，经过齿形淬火处理保证啮合耐磨度，齿形按照标准自行车链条节距设计，啮合过程中链条与齿面的接触应力分布均匀，可降低骑行过程中的链条跳齿概率，延长链条与齿盘的整体使用寿命。支撑辐条部分采用镂空式放射结构，在保证整体结构刚性的前提下尽可能降低旋转部件的重量，减少骑行过程中的踩踏惯性损耗，辐条与中心安装座、外圈齿圈的连接位置做了圆弧过渡处理，避免应力集中导致的结构断裂问题，日常骑行中遇到突发大力踩踏的工况也能保证结构强度。外侧的护盘结构采用一体化延伸设计，从齿圈外侧延伸至曲柄连接位置，既可以防止骑行过程中裤腿蹭到油污齿盘，

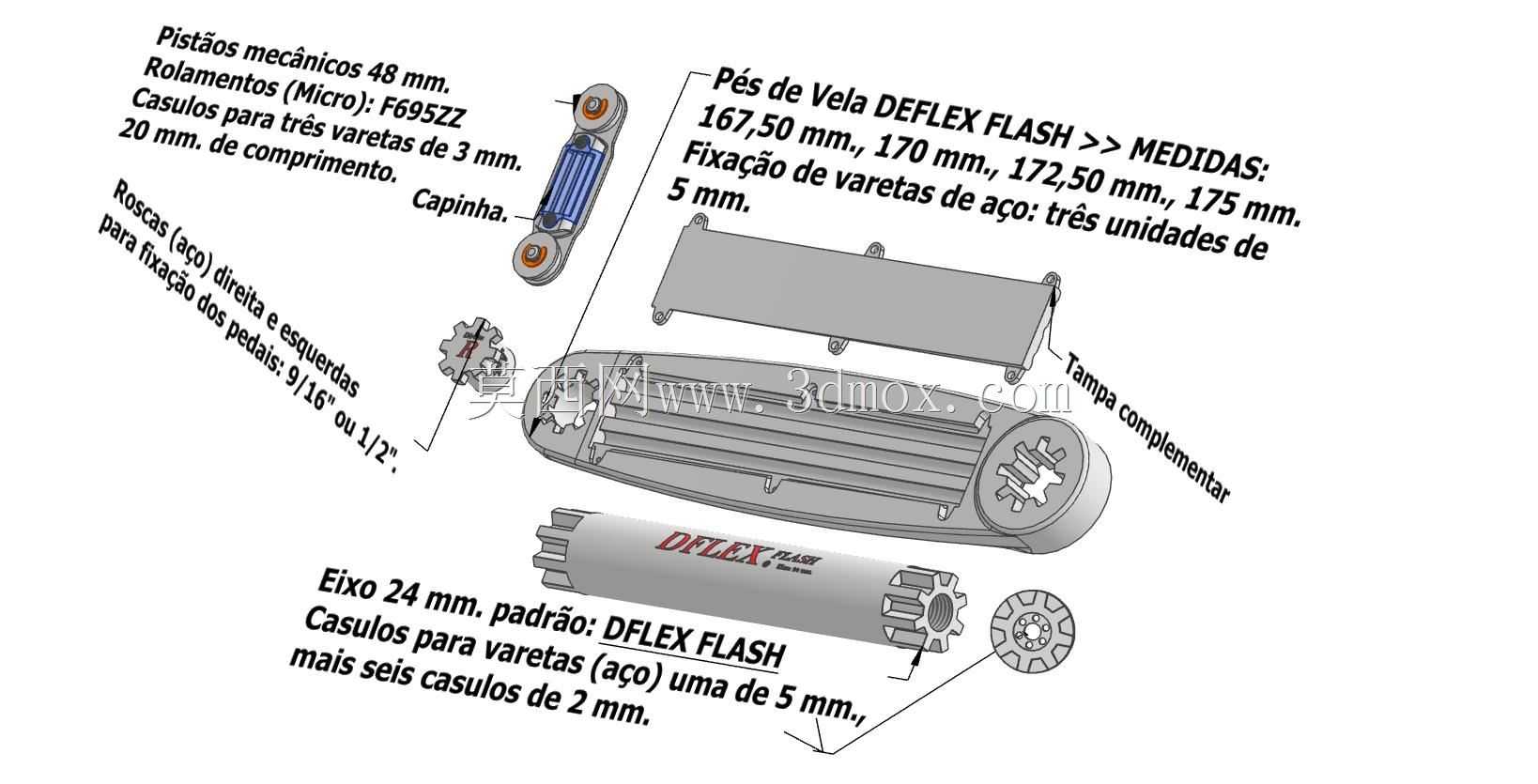

　　也能在车辆意外倾倒时对齿盘齿形起到防护作用，避免齿形磕碰变形影响链条啮合。齿盘表面的标识采用嵌入式印刷工艺，长期使用不会因为踩踏摩擦、泥水冲刷出现标识脱落的问题，整体外观线条流畅，没有尖锐的凸起棱角，安装调试过程中不会划伤安装人员的手部。实际使用场景中，这套齿盘适配日常城市通勤的折叠车、城市休闲车，也可用于复古风格的通勤自行车改装，安装时不需要对原车五通结构做任何改动，直接替换原有同规格齿盘即可完成升级，啮合精度可保证链条传动过程中的噪音控制在较低水平，日常维护只需要定期清理齿缝间的泥沙、补充链条润滑油即可，不需要额外的特殊保养。从结构建模的角度来看，这套模型完整还原了齿盘的齿形轮廓、辐条镂空结构、护板安装孔位、

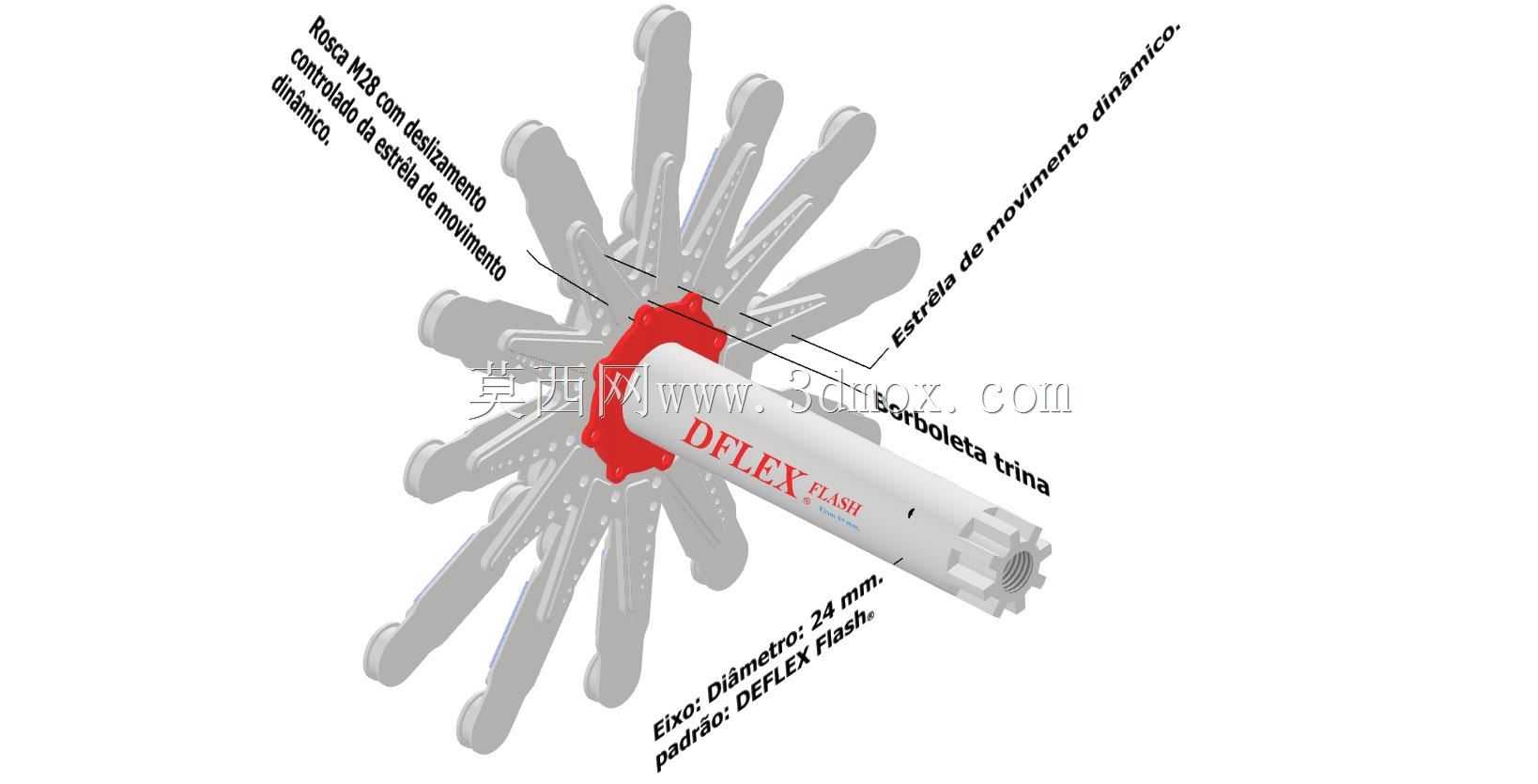

　　中心安装座的方孔结构，每个连接位置的圆角、倒角都按照实际加工工艺做了还原，没有出现建模过程中常见的特征遗漏、曲面错位问题，可直接用于结构验证、安装适配模拟，也可作为同类传动部件设计的参考原型，建模过程中对齿形的渐开线轮廓做了精准拟合，保证链条啮合模拟的准确性，辐条部分的壁厚、加强筋位置都按照实际注塑、冲压工艺的要求做了工艺性优化，不会出现无法开模生产的结构问题。
