大倾角承载径向轴向复合椭圆轴承结构

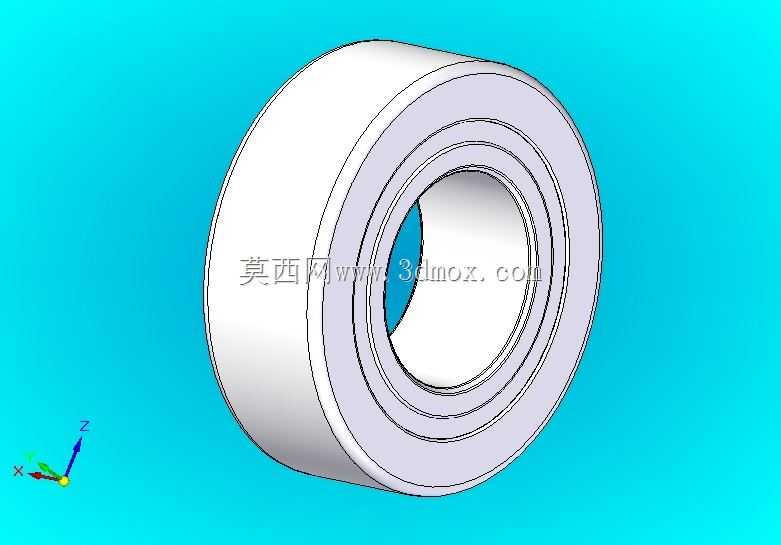

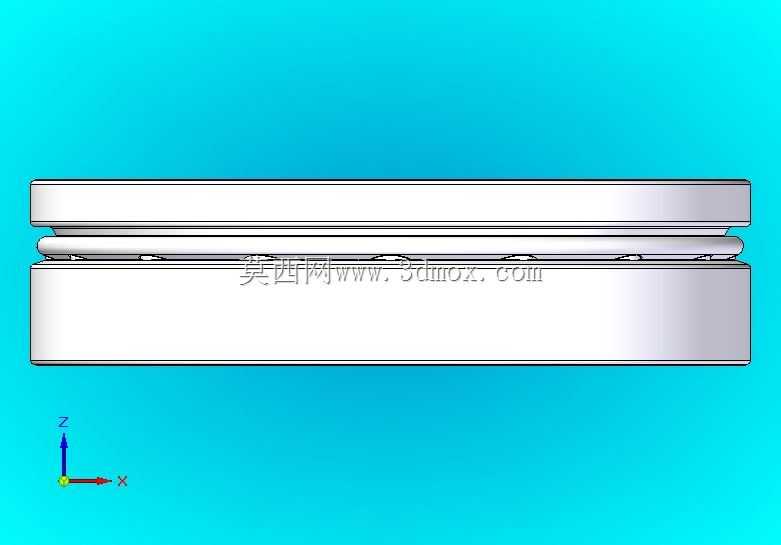

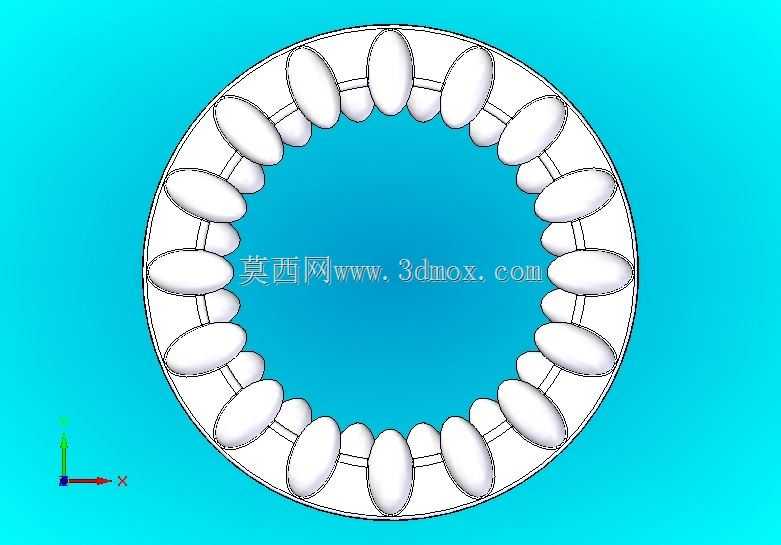

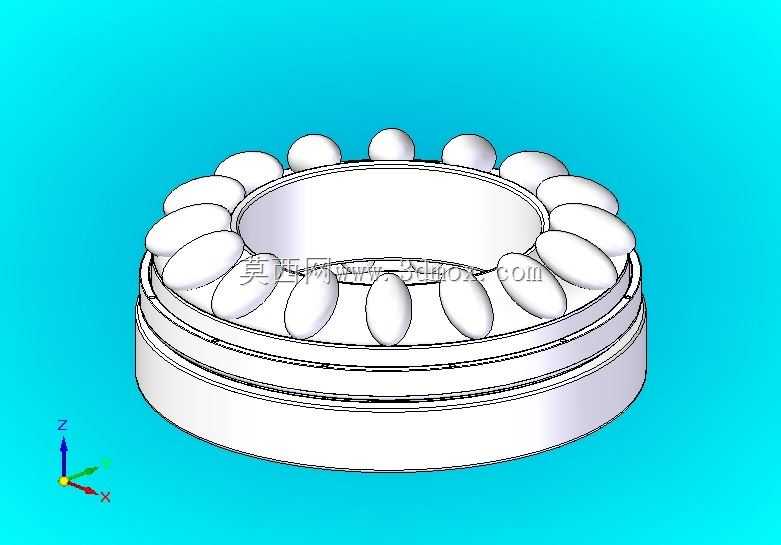

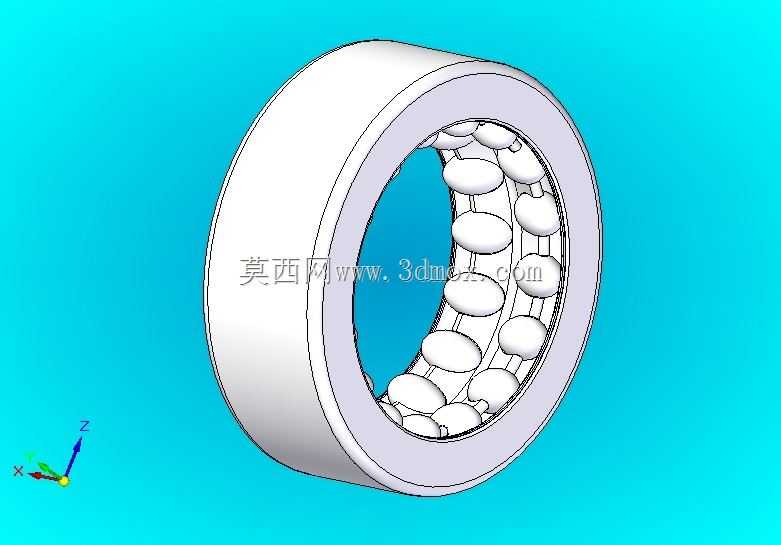

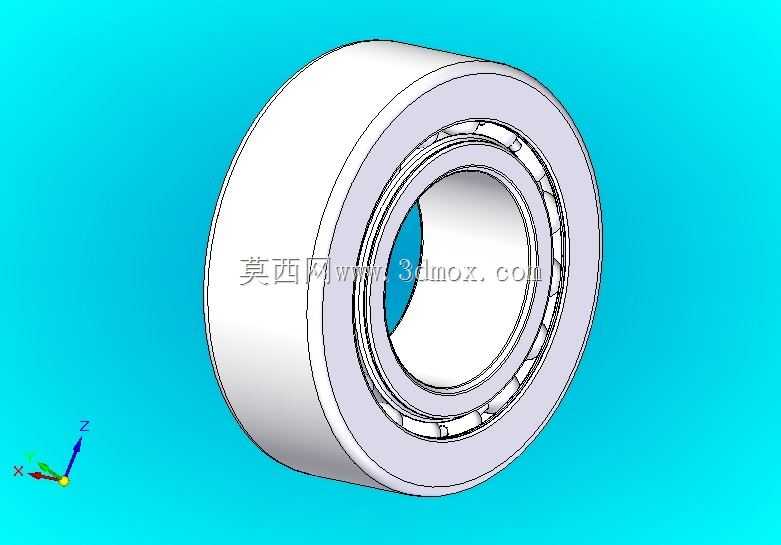

　　在厂区重载输送线、山地作业设备的倾斜支撑工位中，常规深沟球轴承、圆锥滚子轴承往往难以同时兼顾径向与轴向的复合载荷，尤其是当支撑面倾斜角度达到60度时，常规轴承的滚道接触应力会出现陡增，保持架易受侧向力冲击出现形变，滚道局部点蚀的失效周期会缩短至常规工况的三分之一。这类倾斜支撑场景常见于厂区出入口的车辆倾斜停靠装置、山地物料转运设备的铰接工位、大坡度输送线的辊筒支撑端，需要支撑部件在倾斜姿态下同时承受设备自重带来的径向载荷，以及倾斜姿态下产生的轴向分力，还要抵消设备启停、载荷波动带来的冲击载荷。这款径向轴向复合椭圆轴承，正是针对这类大倾角复合载荷场景设计的支撑部件。从结构设计逻辑来看，这款轴承没有采用常规轴承的正圆形滚道结构，

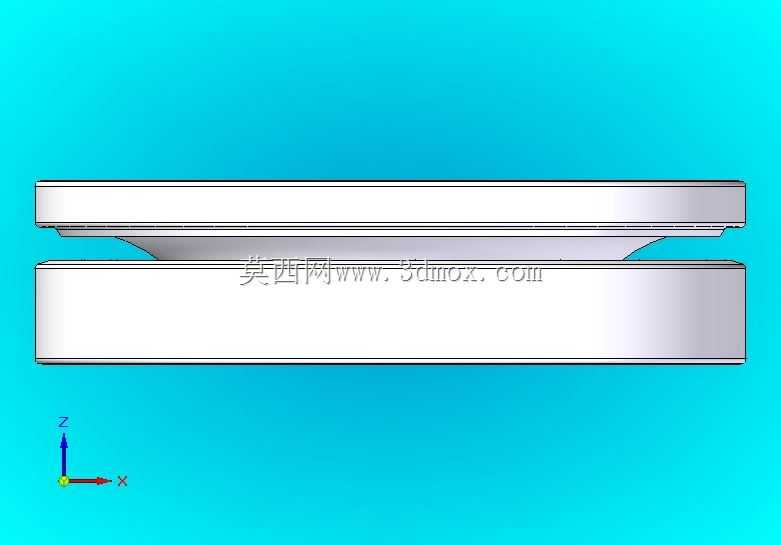

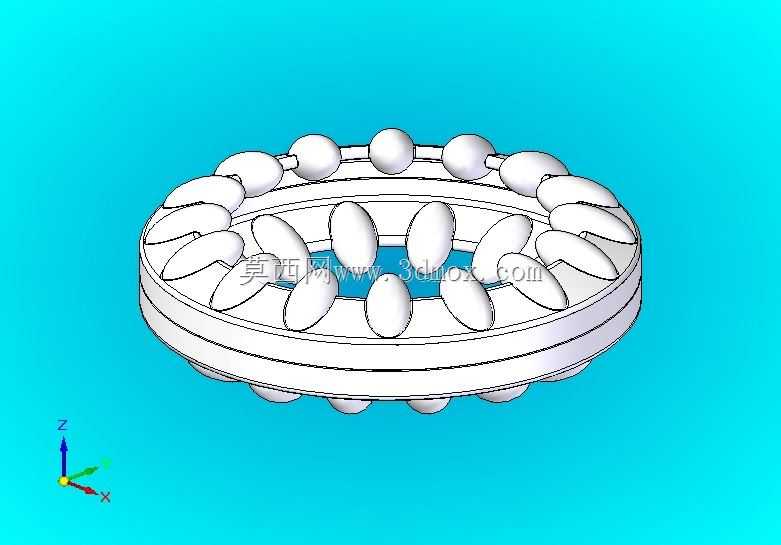

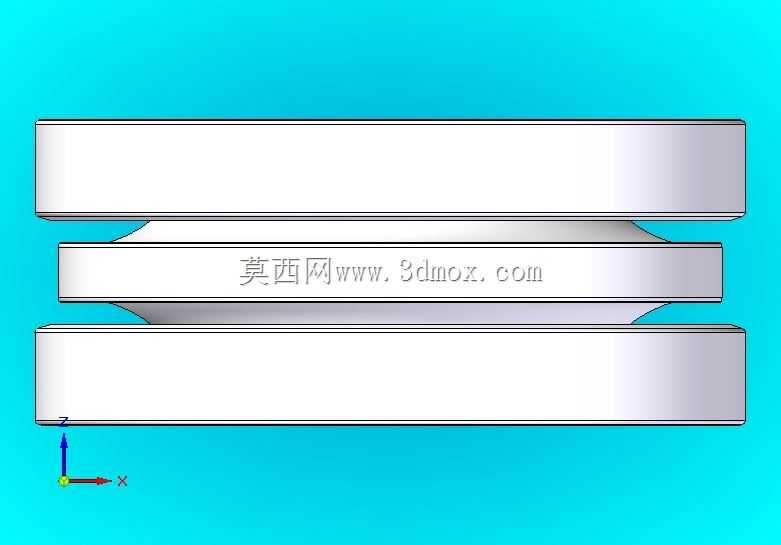

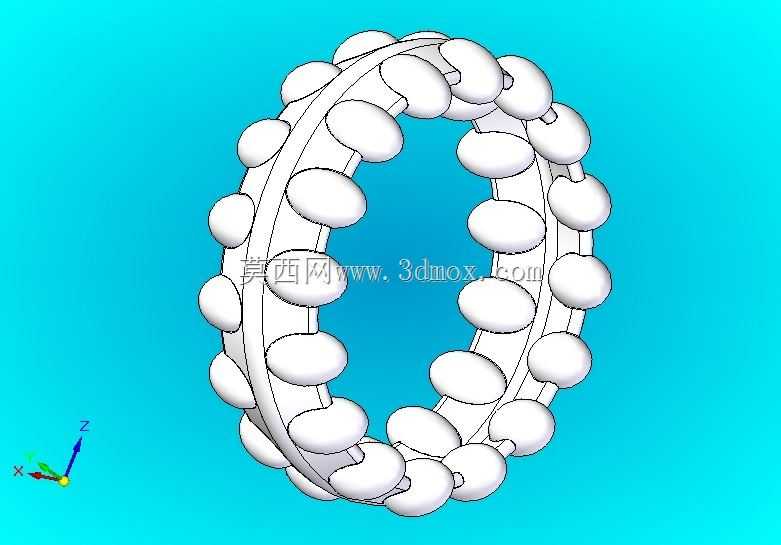

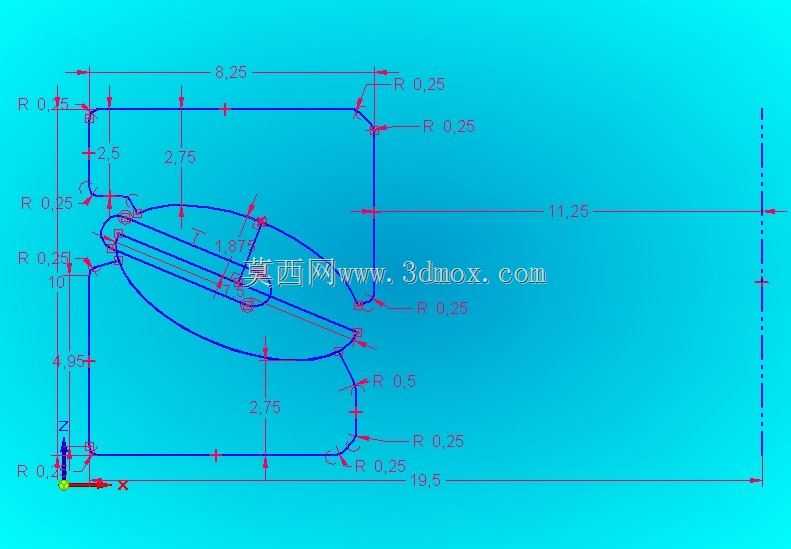

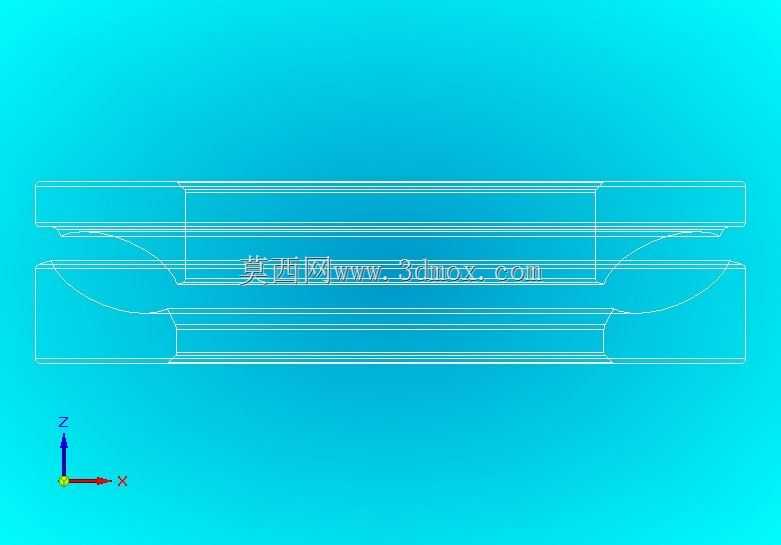

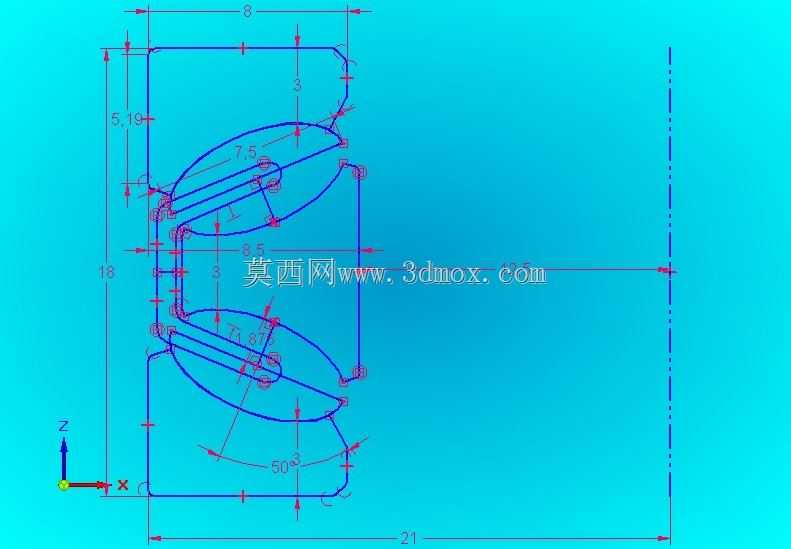

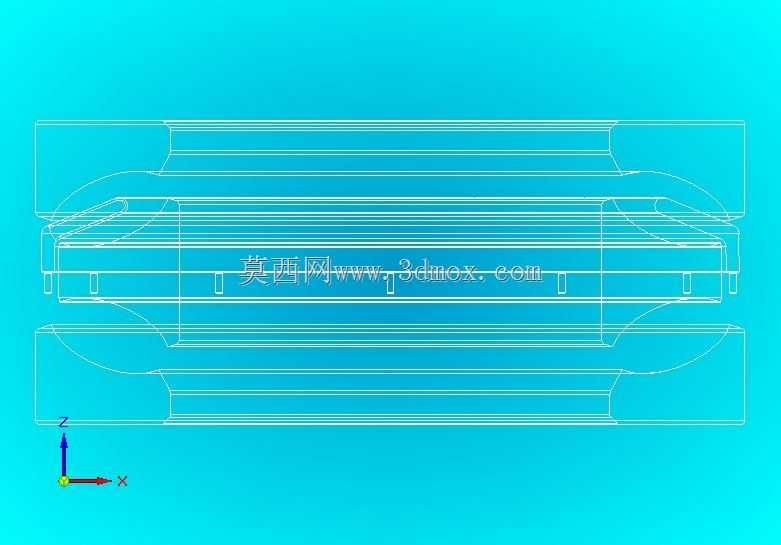

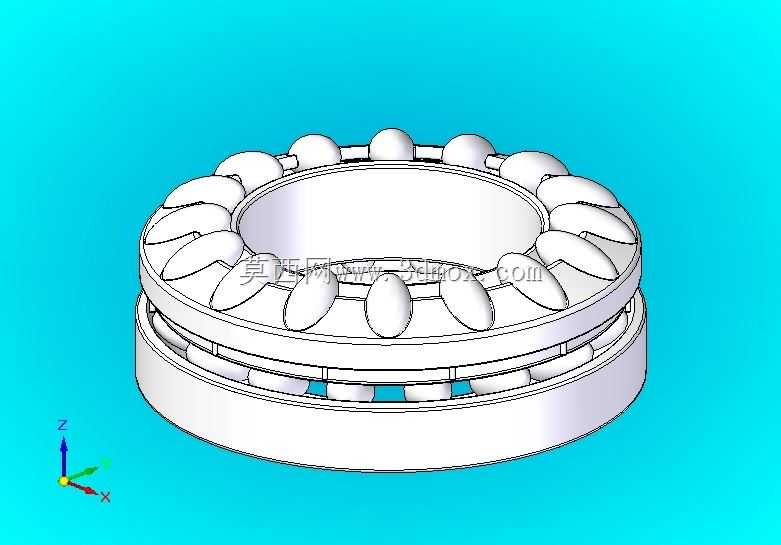

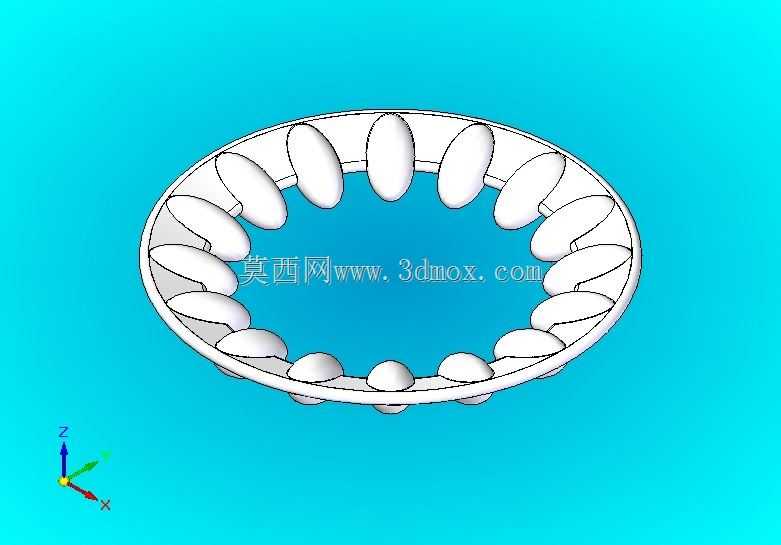

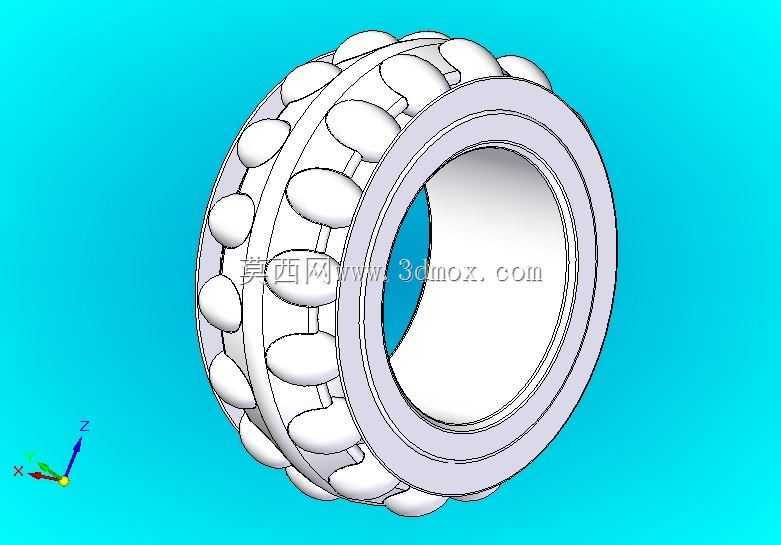

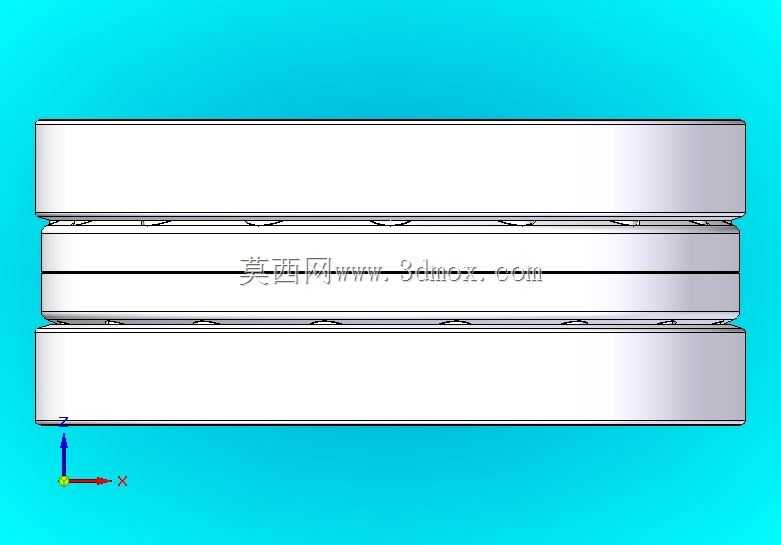

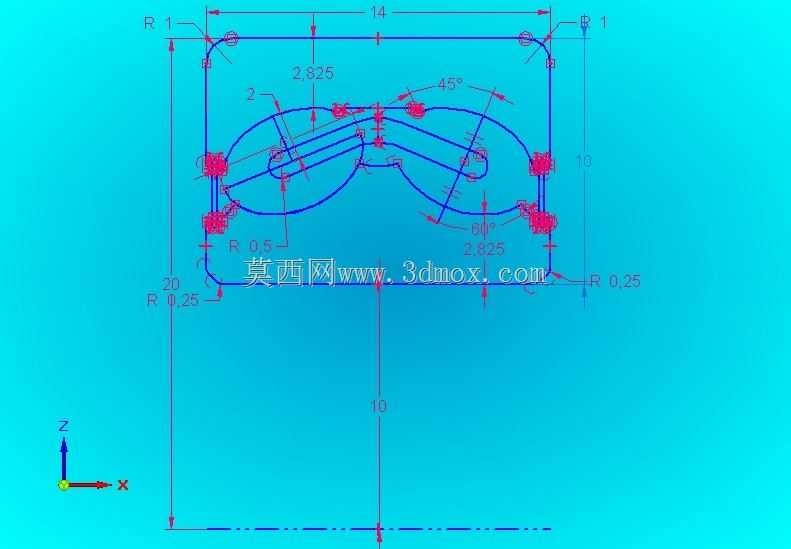

　　而是将滚道设计为适配倾斜载荷分布的椭圆轮廓，让滚动体在轴承处于倾斜安装状态时，依然能与滚道保持足够的接触包角，避免局部应力集中。从截面尺寸来看，轴承整体轴向总长度控制在19.5单位，径向最大外轮廓尺寸为8.25单位，安装端的径向定位尺寸为11.25单位，所有边角位置都做了R0.25的圆角过渡，避免安装过程中出现应力割伤、装配卡滞的问题；滚道与安装端面的衔接位置做了R0.5的圆弧过渡，能够分散载荷传递路径上的应力集中，避免长期受载后出现衔接位置的疲劳裂纹。轴承的承载核心区域，椭圆滚道的长轴方向对应倾斜工况下的轴向分力方向，短轴方向对应主径向载荷方向，滚动体在滚道内的排布同时覆盖径向与轴向的载荷传递路径，

　　不需要额外搭配推力轴承来承担轴向载荷，能够有效缩减支撑端的整体安装空间。在实际安装适配中，这款轴承的安装边界不需要额外设计倾斜调整座，直接将轴承内圈与支撑轴配合、外圈与安装座孔配合即可，即使安装面存在60度的倾角，轴承自身的滚道结构也能自动适配载荷方向，不需要额外调整安装角度。对比同尺寸规格的常规商用轴承，这款椭圆轴承在60度倾斜工况下的额定动载荷能提升60%左右，相同载荷条件下的滚道接触应力降低约40%，能够适配载荷波动更大、安装倾角更大的支撑场景。从建模细节来看，这款轴承的二维工程图标注完整覆盖了所有安装配合尺寸、滚道轮廓尺寸、边角过渡尺寸，建模过程中需要重点注意椭圆滚道的轮廓曲率与标注尺寸的匹配度，

　　尤其是滚道与内外圈衔接位置的圆弧过渡，不能出现建模棱角，否则会直接影响后续有限元分析的应力分布结果，也会给实际加工带来工艺难点。在设备选型适配时，需要注意这款轴承的轴向承载能力是针对倾斜工况下的轴向分力设计，不适用于纯轴向载荷为主的支撑工位，安装时配合面的粗糙度需要控制在Ra1.6以内，避免配合面的微观凸起造成轴承安装偏斜，影响实际承载效果。对于需要在大坡度、倾斜姿态下完成重载支撑的设备工位，这款复合椭圆轴承能够省去额外的推力轴承安装空间，减少支撑端的零件数量，降低装配复杂度，同时提升倾斜工况下的支撑可靠性，减少常规轴承在这类场景下的频繁更换维护成本。
