奥迪R8跑车外观曲面造型设计方案

　　在乘用车外观正向开发流程中，跑车类产品的曲面设计是最考验结构工程师曲面建模功底的环节，不同于普通家用轿车兼顾空间实用性与风阻的折中设计，高性能跑车的外表面每一处曲面弧度都需要同时满足空气动力学性能、视觉运动感表达、冲压工艺可行性三重要求。这套奥迪R8的外观曲面模型，还原了量产版车型的核心造型特征，可作为跑车类产品外观设计的参考基准，也可用于高校汽车设计专业的曲面建模教学案例，或是汽车文创产品开发的三维数据源。

　　从实际应用场景来看，这类高精度外观曲面模型的使用场景覆盖多个环节：在整车造型评审阶段，可基于该模型铣削1:5或1:1的油泥模型验证实体视觉效果，避免纯数字评审时的曲面光影判断偏差；在空气动力学仿真环节，封闭的外表面可直接导入CFD软件进行风阻系数、下压力分布、湍流区域的模拟计算，省去前期曲面修补的大量时间；在售后改装领域，该模型可作为外观改装件设计的基准，比如定制大包围、尾翼、侧裙等部件时，可直接匹配原有曲面的安装边界，避免实车扫描带来的点云处理误差。

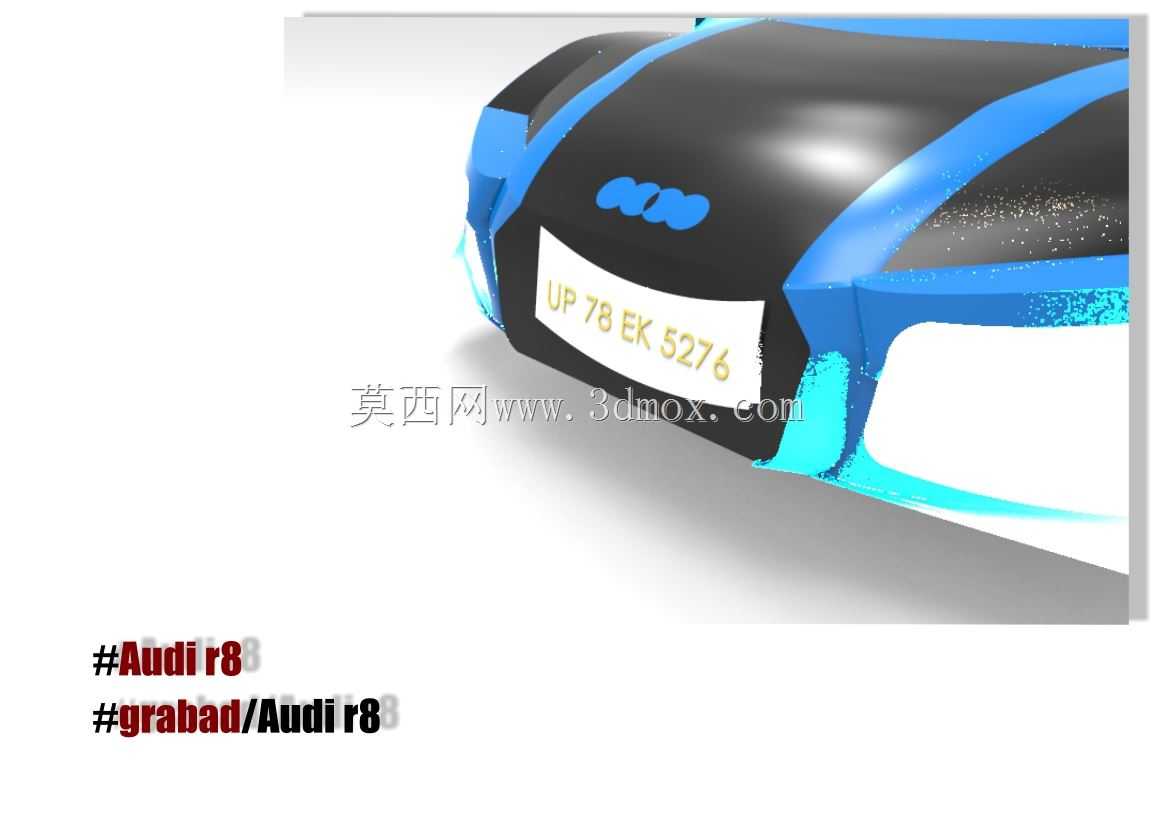

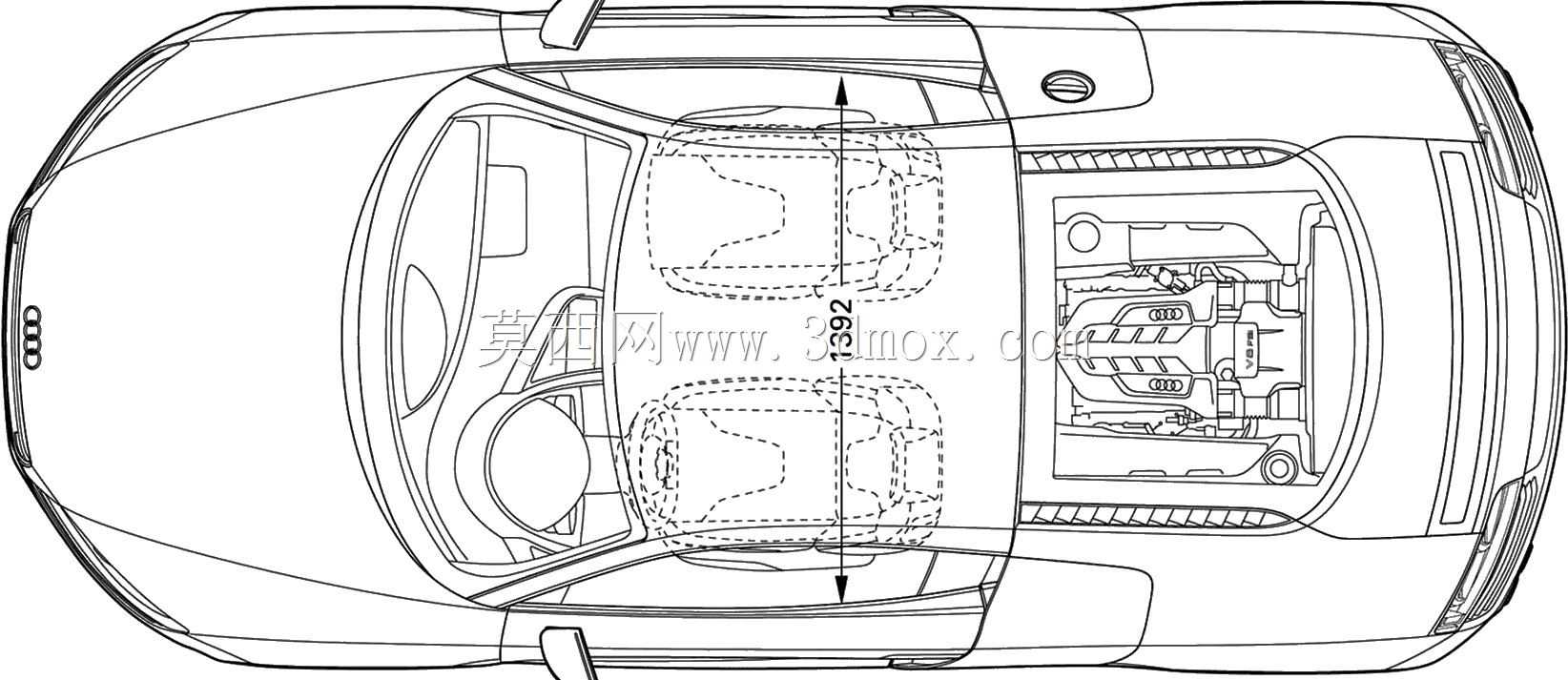

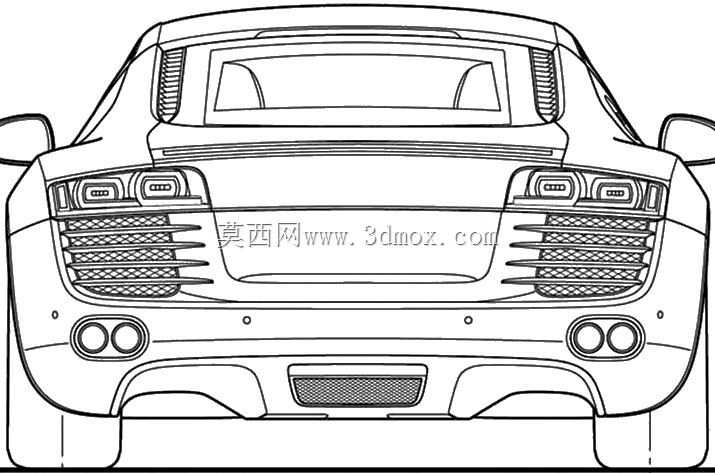

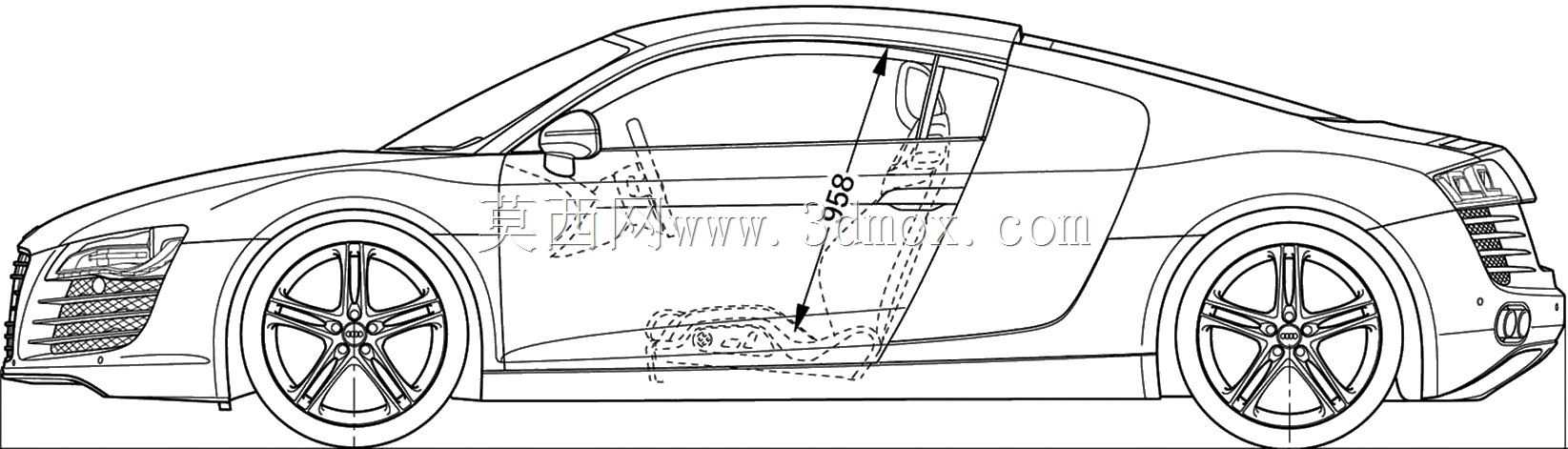

　　从功能特性来看，该模型完整还原了奥迪R8的中置引擎跑车比例特征：短前悬、长轴距、宽轮距的布局，配合大倾角的前风挡与溜背式车顶线条，在视觉上压低整车重心的同时，能引导气流快速流过车身表面，降低高速行驶时的空气升力。前脸部分的梯形进气格栅曲面与两侧大灯的切角过渡，还原了量产车的家族化设计语言，前保险杠两侧的进气道曲面并非单纯的装饰造型，实际可引导气流进入前轮刹车系统，为连续高强度制动时的刹车盘提供散热气流，同时梳理前轮拱处的乱流，降低风阻。车身侧面的腰线采用了锐利的折面设计，从翼子板处贯穿至车尾，这种硬边曲面在建模时需要严格控制G2连续的边界范围，折角处的圆角半径控制在3mm以内，既保证冲压时板材不会出现开裂，又能在光线照射下形成清晰的光影分割线，强化车身的肌肉感。车尾部分的扩散器曲面与尾翼造型匹配，可在车辆高速行驶时梳理车底气流，形成负压区增加下压力，提升后轮的抓地极限。

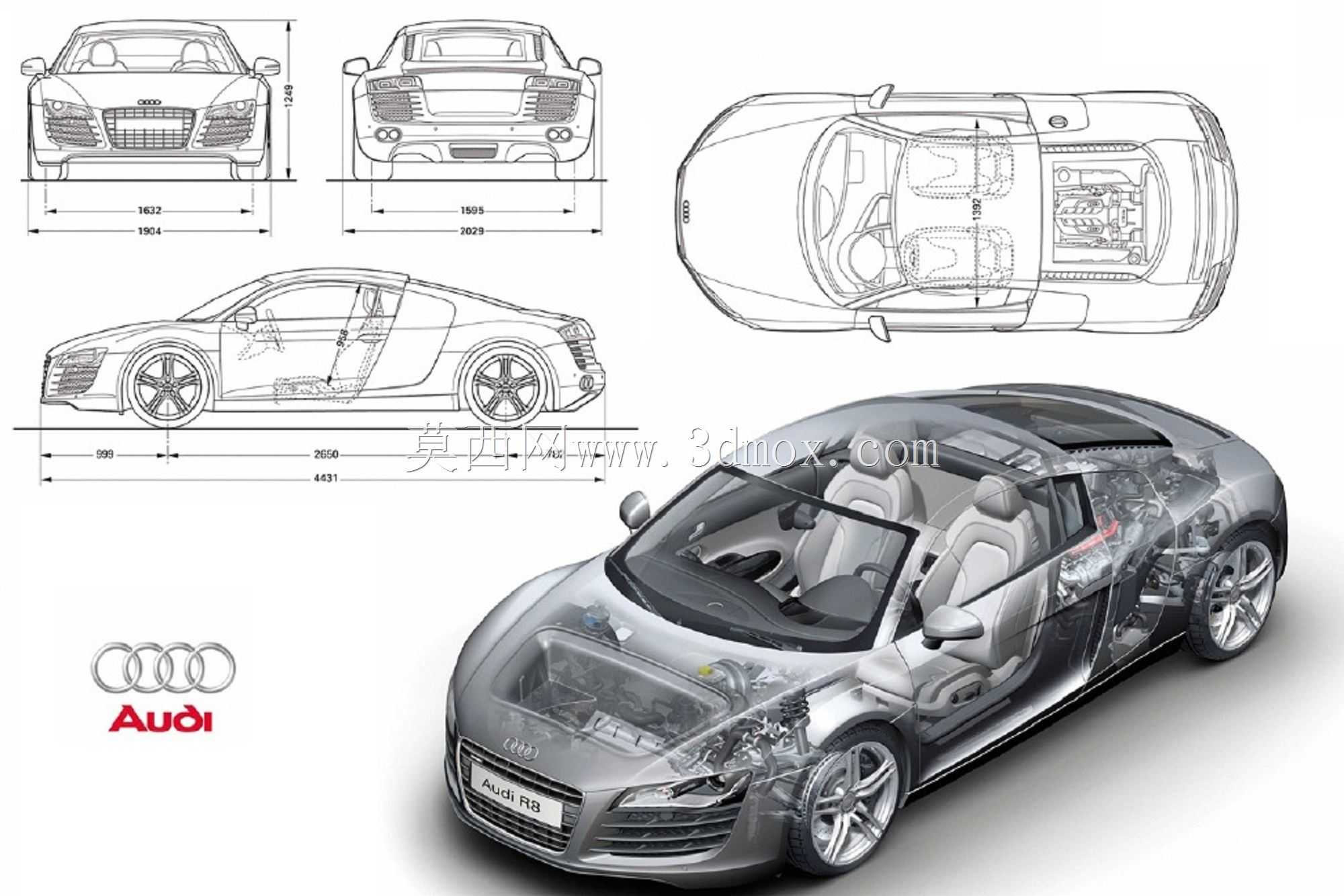

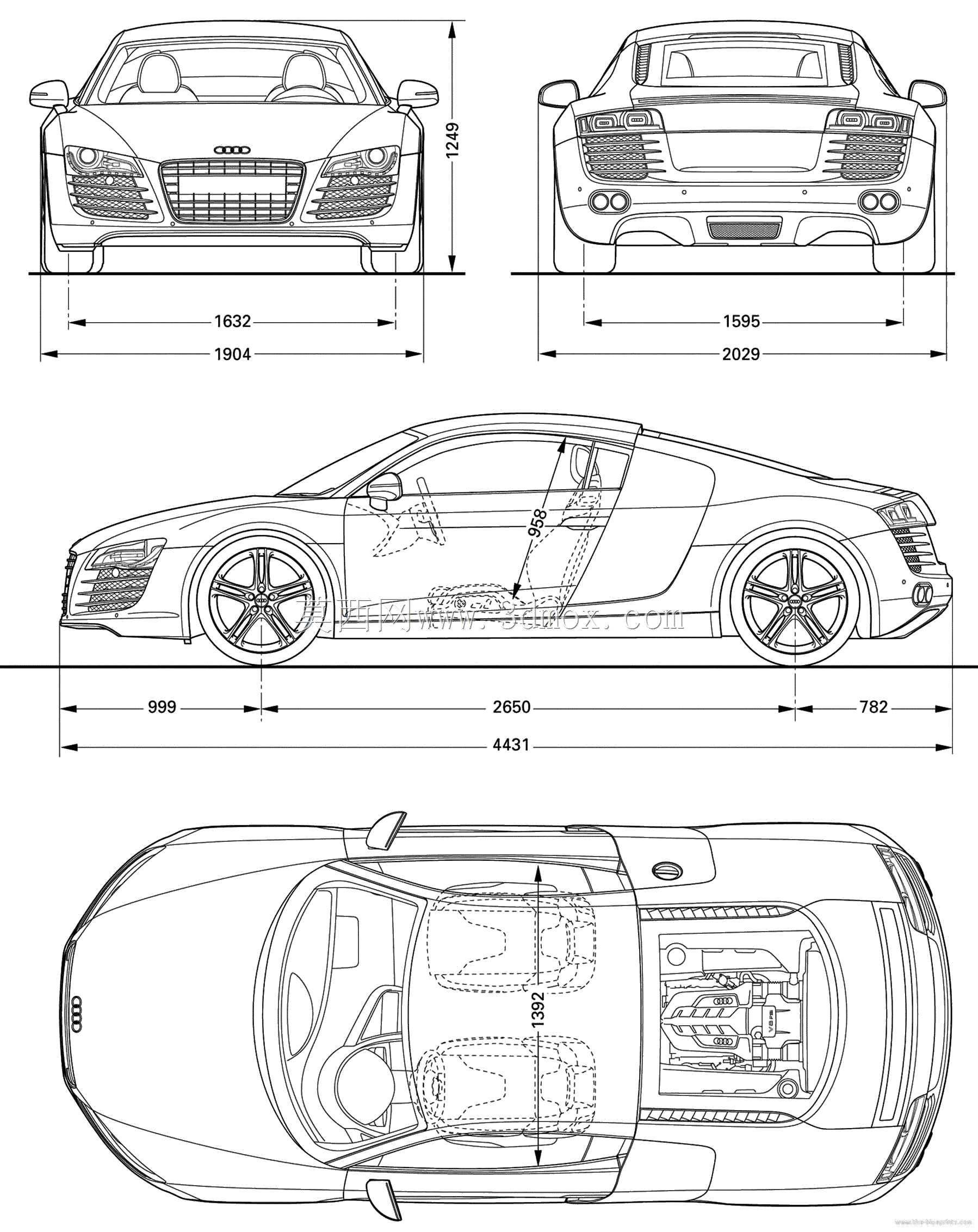

　　从设计思路来看，这类跑车外观曲面的建模逻辑遵循从整体到局部的原则：首先搭建整车的控制线框，确定轴距、轮距、车高、前后悬这些核心硬点尺寸，奥迪R8的量产版轴距为2650mm，车长4425mm，车宽1940mm，车高1240mm，这些硬点尺寸是建模时不能随意改动的边界，否则会破坏整车的比例协调性。控制线框搭建完成后，先构建大的基础曲面，包括车顶曲面、引擎盖曲面、车门曲面、翼子板曲面这些大面，保证大面之间的G2连续性，避免光影反射出现扭曲；大面完成后再进行细节特征的切割，比如进气格栅开口、大灯安装位、门把手凹槽、加油口盖这些局部特征，每一处特征的深度都需要考虑冲压工艺的拔模角度，外覆盖件的拔模角度一般控制在3-5度，避免冲压脱模时出现漆面划伤。最后进行曲面的倒角处理，不同位置的倒角半径有明确的工程要求：外露的外观棱线倒角半径不小于2mm，避免人员触碰时划伤；安装匹配面的倒角半径根据密封件的尺寸确定，一般在1-1.5mm，保证密封胶条的压缩量均匀。

　　从安装边界来看，该外观模型的所有曲面都预留了与内部结构的匹配余量：外覆盖件与内部白车身的安装点位置对应量产车的布局，前翼子板通过3个安装点固定在前纵梁与轮拱加强梁上，安装面与外表面的距离为45mm，预留出隔音棉与线束的布置空间；车门曲面与车门内板的匹配边界距离外表面38mm，预留出玻璃升降器、门锁机构、防撞梁的安装空间；前后保险杠的安装卡扣位置与车身安装孔位一一对应，卡扣座的安装面与外表面的距离为60mm，保证保险杠安装后的面差控制在0.5mm以内，间隙控制在3mm均匀一致。轮拱处的曲面弧度匹配19寸轮毂与245/35 R19前轮胎、295/30 R19后轮胎的尺寸，轮拱与轮胎之间的间隙在满载状态下为25mm，避免颠簸路况下轮胎与轮拱发生干涉。

　　在实际建模过程中，这类曲面模型需要反复调整控制点的权重，尤其是在曲面交汇的区域，比如A柱与前风挡、车顶的交汇位置，需要同时满足三个曲面的连续性要求，还要保证A柱的遮挡角符合法规要求，不能影响驾驶员的侧方视野。车门窗框处的曲面需要匹配玻璃的升降轨迹，玻璃的曲面弧度与窗框导轨的弧度完全一致，保证玻璃升降时的顺畅性，避免出现卡滞或异响。外后视镜的安装基座曲面与车门曲面完全贴合，安装点的位置避开车门内部的加强筋，保证后视镜安装后的振动频率符合要求，避免高速行驶时后视镜出现抖动影响视野。
