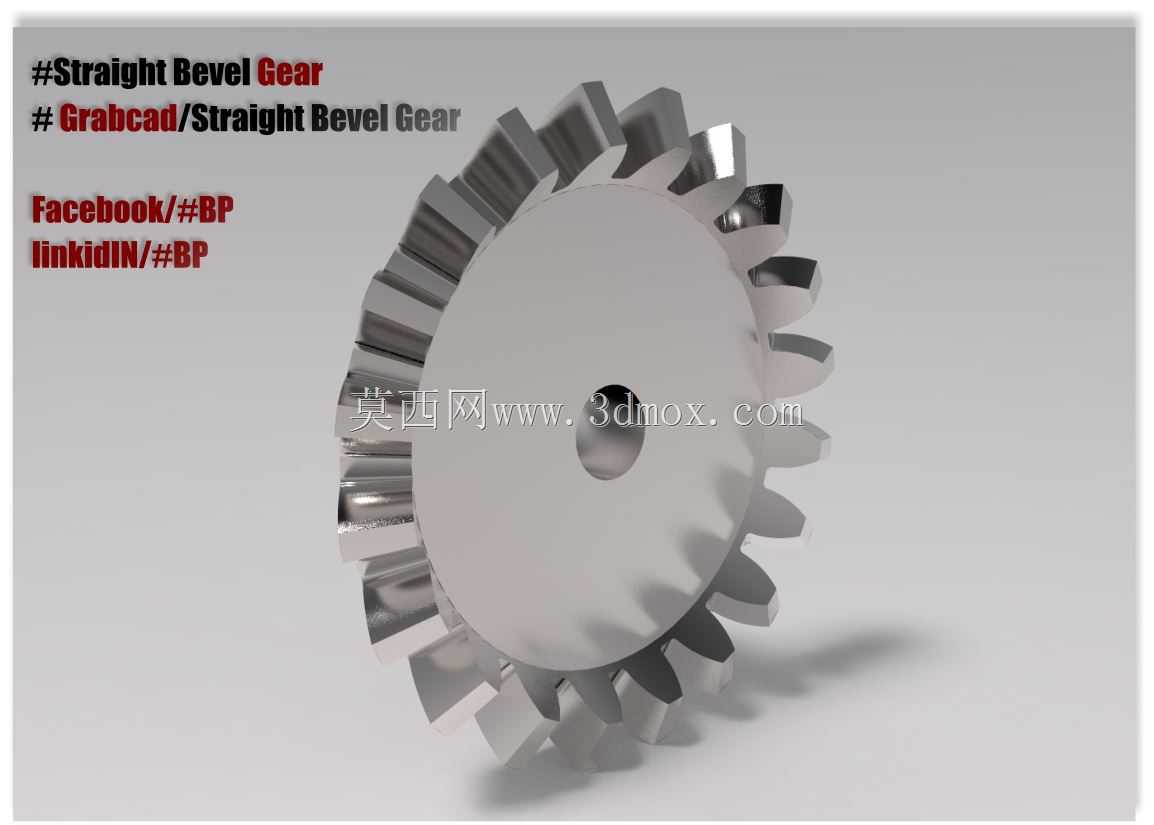

在各类需要实现相交轴动力传递的机械结构中,直齿锥齿轮是应用极为广泛的基础传动零件,其核心作用是在两轴线呈相交状态(多为90度正交布局)的轴系之间完成旋转运动与扭矩的传递,常见于差速机构、机床主轴进给箱、农业机械传动单元、小型动力设备换向结构等场景中。这类齿轮的齿形沿节锥母线方向分布,轮齿从大端向小端逐渐收窄,啮合过程中轮齿的接触线沿齿长方向逐步过渡,相比螺旋锥齿轮加工难度更低,装配调整的容错空间更大,适合中低速、中等载荷的传动工况。从设计逻辑来看,直齿锥齿轮的参数匹配首先要结合安装空间确定节锥角、模数与齿数组合,正交传动场景下两节锥角之和为90度,大端模数取标准值以适配通用加工刀具的参数范围,

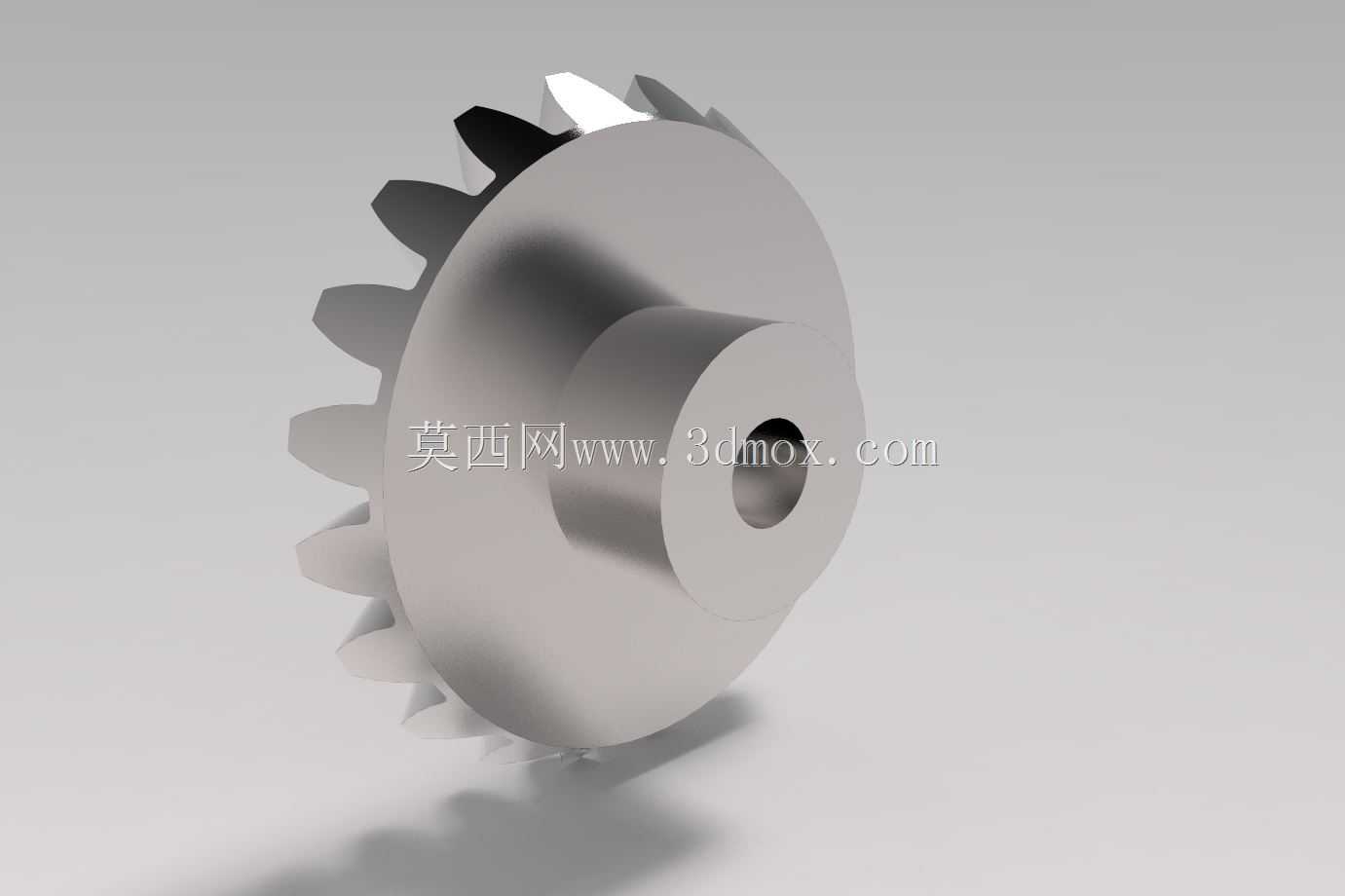

齿宽通常控制在节锥母线长度的三分之一以内,避免小端齿厚过薄导致轮齿强度不足,同时也能减少加工过程中刀具的干涉风险。轮齿的齿廓采用渐开线锥面齿形,设计时需要保证啮合过程中两轮的节锥做纯滚动,重合度满足传动平稳性要求,避免出现啮合冲击导致的振动与噪声。从安装边界来看,这类锥齿轮的轴向定位通常依靠轴肩与锁紧螺母配合,安装时需要保证两轮的节锥顶点重合,否则会出现轮齿偏载,加剧局部磨损甚至引发断齿故障;齿轮中心的轴孔尺寸与配合公差需要匹配对应传动轴的直径,通常采用过渡配合保证传动过程中不出现相对窜动,轴孔内可设置键槽来传递更大扭矩。实际应用中,直齿锥齿轮的传动效率通常在96%到98%之间,

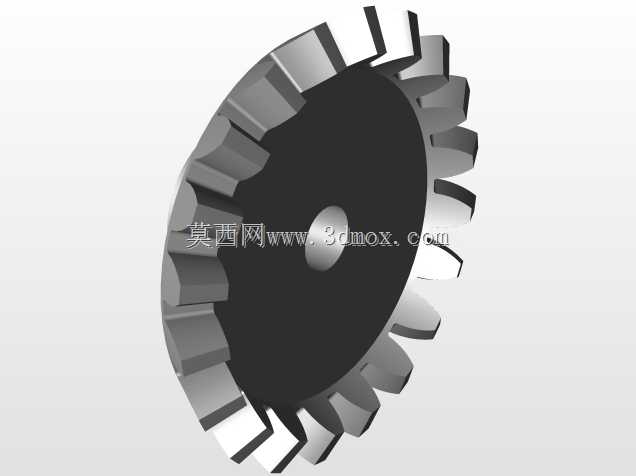

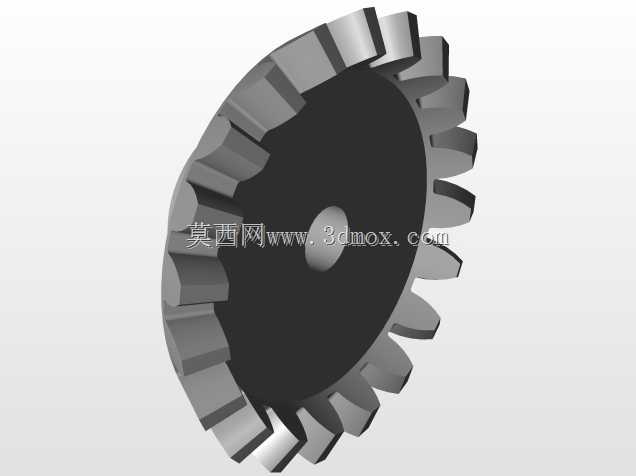

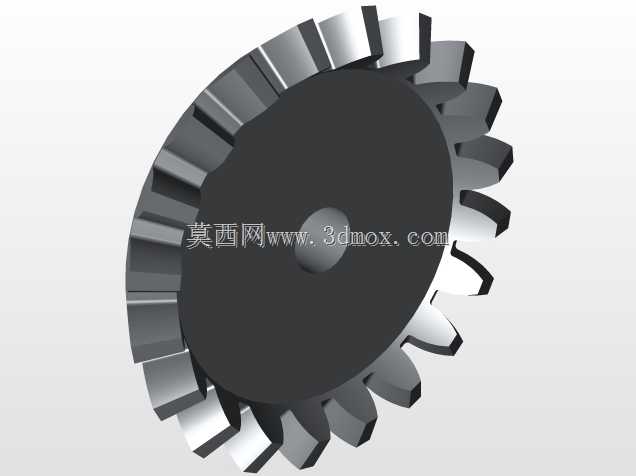

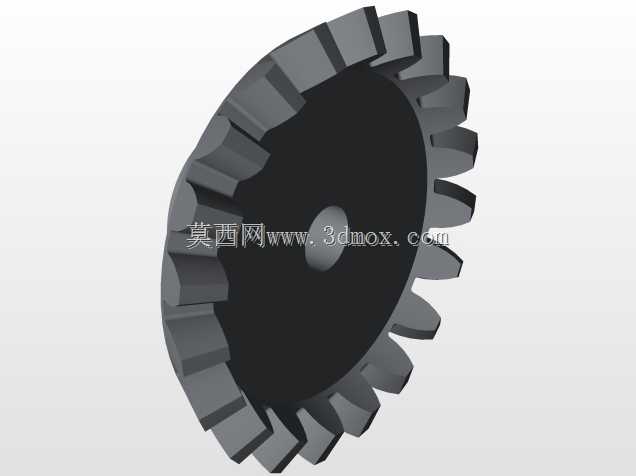

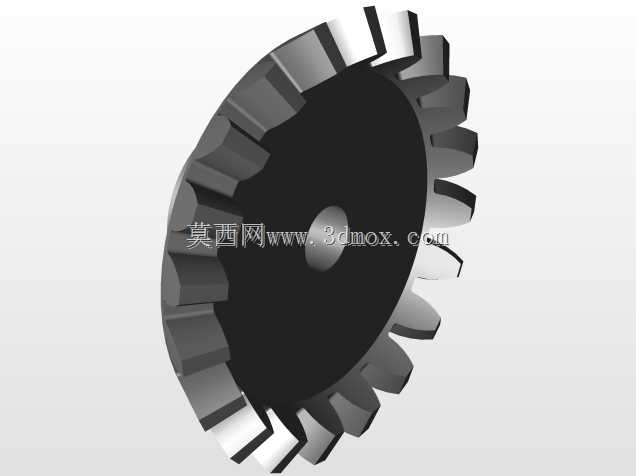

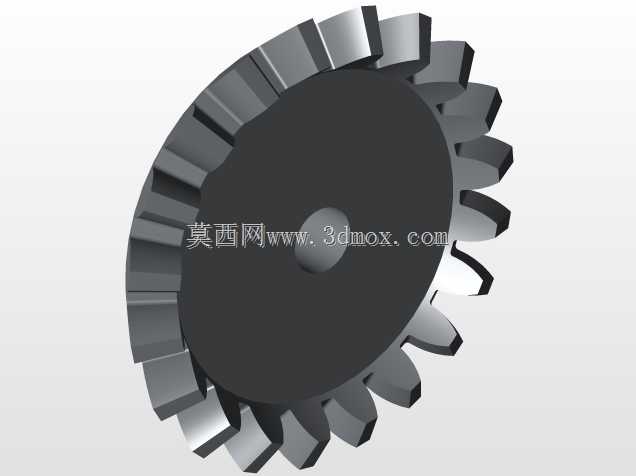

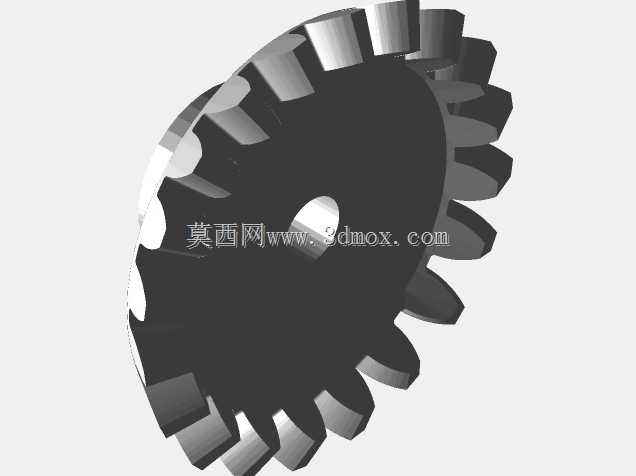

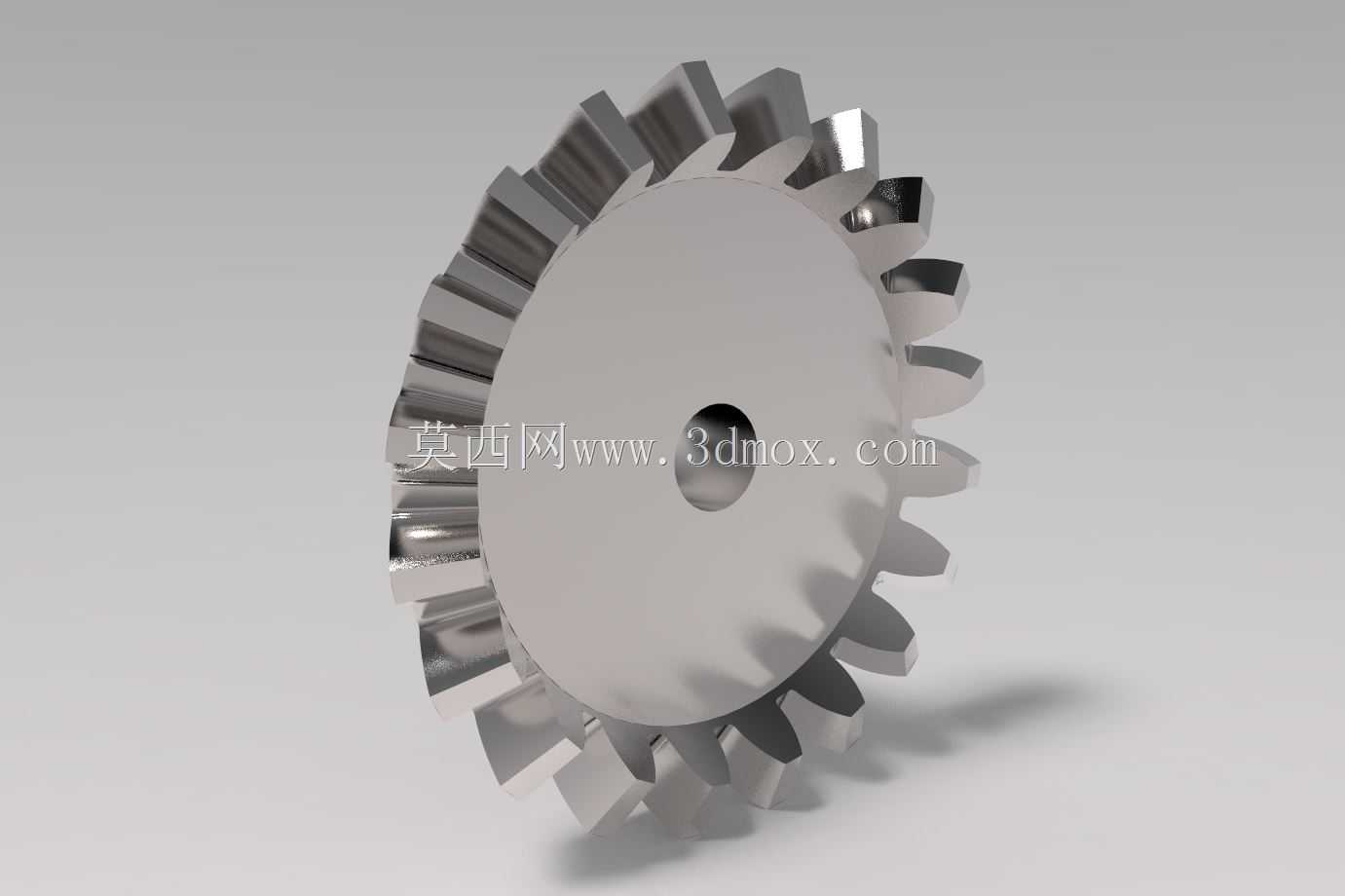

因为轮齿啮合时不存在轴向分力(正交传动工况下径向分力指向各自轴系的支撑轴承),所以支撑轴系的轴承选型可以不用考虑额外的轴向载荷补偿,一定程度上能降低整套传动机构的成本。在结构细节上,齿轮的背锥面通常设计为与节锥垂直的锥面,大端齿顶与齿根都做有微小的倒角,去除加工毛刺的同时避免装配时轮齿边缘发生磕碰损伤;轮坯的辐板部分可根据载荷大小设计为实心式或者辐板式,小尺寸、大载荷的齿轮多采用实心结构保证整体刚度,大尺寸、轻载场景下可采用辐板结构降低整体重量,减少转动惯量。设计建模过程中,需要先确定分锥角、齿顶高系数、顶隙系数等基础参数,通过渐开线方程生成大端齿廓后沿节锥母线方向放样生成轮齿实体,再通过阵列完成全部轮齿的构建,
建模时要注意齿根圆角的处理,避免应力集中导致的轮齿疲劳断裂,通常齿根圆角半径取0.3倍模数左右,既能保证加工时刀具可以顺利成型,也能有效提升轮齿的弯曲疲劳强度。在设备实际运行过程中,直齿锥齿轮的啮合间隙需要控制在合理范围,间隙过大会导致传动换向时出现冲击,间隙过小则会加剧轮齿磨损,甚至出现卡滞现象,装配时通常通过调整两轴的轴向安装距离来控制侧隙大小,同时要保证齿面接触斑点位于齿高中部、沿齿长方向分布均匀,确保载荷能够均匀作用在轮齿工作面上。这类齿轮的加工通常采用刨齿或者铣齿工艺,小批量生产时也可通过五轴加工中心直接成型,建模时的参数精度直接影响后续加工的准确性,尤其是齿形的渐开线轮廓、分锥角的精度、齿向的一致性,都是保证传动性能的核心要素。相比圆柱齿轮,直齿锥齿轮的传动方向改变特性是其不可替代的优势,在很多空间受限、需要换向传动的结构中,不需要额外增加中间传动件就能完成动力方向的转换,能够有效压缩整套传动系统的体积,比如在小型手持动力工具、园林机械的传动头中,直齿锥齿轮就是核心的换向传动零件,能够将电机输出的水平旋转运动转换为工作端的垂直旋转运动,同时匹配转速与扭矩的输出需求。
