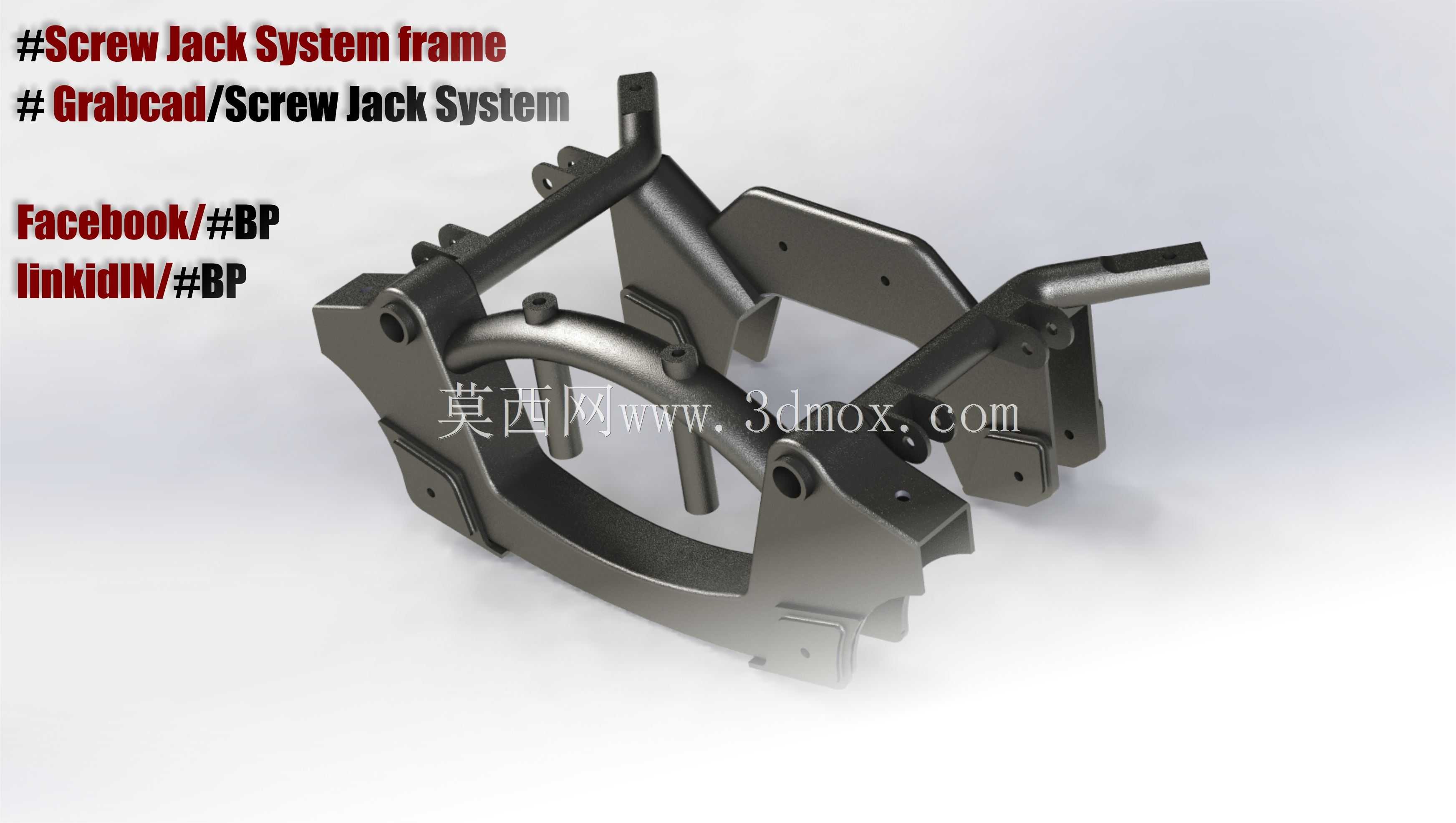

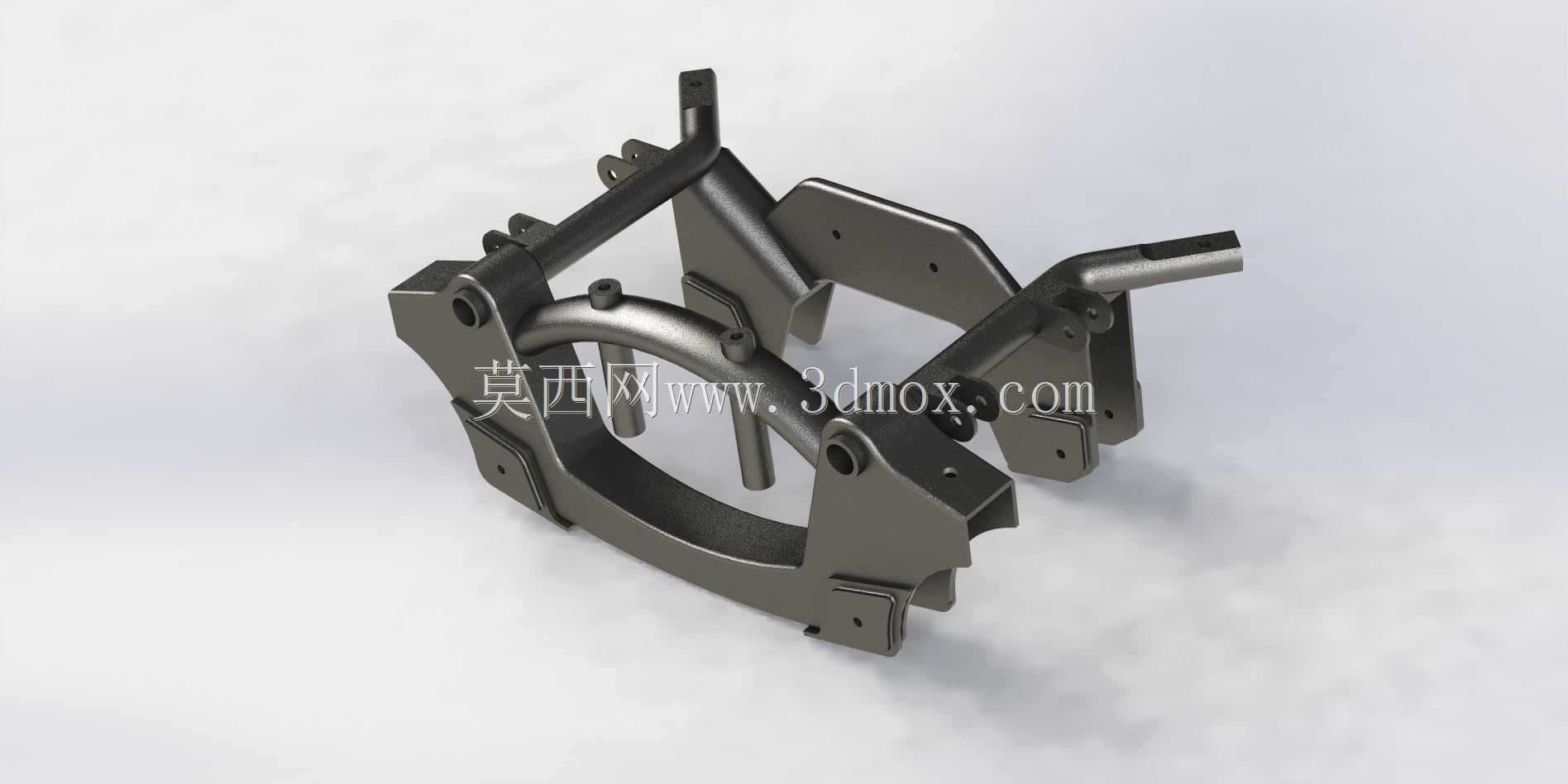

机动车承载式车架底盘焊接结构件

　　该结构件作为机动车底盘核心承载单元，日常工况下需要承担整车载荷传递、路面冲击缓冲、附属部件安装定位的多重作用，在整车结构中处于力流交汇的核心位置。从实际装车场景来看，这类车架结构多用于小型非道路机动车辆或者特种作业代步车辆，区别于传统乘用车的冲压焊接一体式底盘，该构件采用弯管结合冲压片体的组焊形式，在保证结构刚度的前提下尽可能压缩了整体重量，适配小排量动力单元的载荷上限要求。

　　设计阶段首先要梳理清楚各安装点位的边界约束：前部弯管区域预留的安装孔位用于固定转向机构基座，安装面的平面度公差需要控制在0.1mm以内，避免转向柱安装后出现卡滞、回正力不均的问题；两侧延伸的冲压支臂上分布的通孔，分别对应动力单元固定点、后摇臂铰接点以及外观覆盖件的卡扣安装位，其中动力安装位的孔位同轴度要求最高，需要在焊接完成后做二次机加工修正焊接变形，保证动力输出轴与传动系统的对中精度，避免运行过程中出现异常振动、传动件过早磨损的问题。

　　结构设计上采用了封闭弯管作为主承载梁，相比等截面积的开口型材，封闭截面的抗扭刚度提升40%以上，能够应对非铺装路面行驶时产生的不对称冲击载荷，避免车架出现永久性扭转变形。主弯管与各冲压支臂的连接位置都设计了三角形加强筋结构，焊缝沿着构件衔接的边缘连续布置，在应力集中的铰接点位置额外增加了贴板补强，分散铰接销轴传递的集中载荷，避免长期交变载荷作用下焊缝出现疲劳开裂。

　　从安装边界尺寸来看，该构件整体宽度控制在320mm范围内，前后安装点的跨距为410mm，垂直方向的最大高度为185mm，能够适配宽度120mm以内的轮胎安装空间，不会在转向极限位置出现轮胎与车架的运动干涉。底部预留的间隙为120mm，满足非道路场景下的通过性要求，同时不会因为重心过高影响车辆行驶的侧倾稳定性。

　　实际建模过程中需要重点关注各弯管的折弯半径控制，主承载弯管的折弯内半径为管径的1.5倍，避免折弯过程中出现管壁皱折、截面变形导致的刚度下降；各冲压件的拔模角度统一设置为1.5度，适配常规冷冲压模具的脱模要求，不需要额外做特殊工艺调整就能实现批量生产。焊接工序的工艺缺口都提前在建模阶段做了预留，避免组焊时出现焊缝干涉、构件无法贴合定位的问题，所有外露的棱边都做了R1的圆角处理，既可以减少后续涂装工序的应力集中，也能避免装配过程中出现割手的安全隐患。

　　在功能适配层面，该结构预留了线束固定的卡扣安装点、制动管路的走位空间，不需要后期在车架上额外打孔固定，减少了对车架整体强度的破坏；各安装点的位置都经过运动仿真校核，在悬架全行程跳动、转向打满的极限工况下，都不会出现管路、线束与运动部件的剐蹭问题。相比一体式铸造成型的底盘结构，这种组焊式的车架结构生产门槛更低，不需要投入大型压铸模具，小批量生产阶段的成本控制优势明显，同时后续改型调整的灵活度更高，只需要调整对应支臂的冲压模具或者弯管参数，就能适配不同动力配置、不同轴距要求的车型改型需求。
