螺旋齿锥齿轮带花键轴传动结构

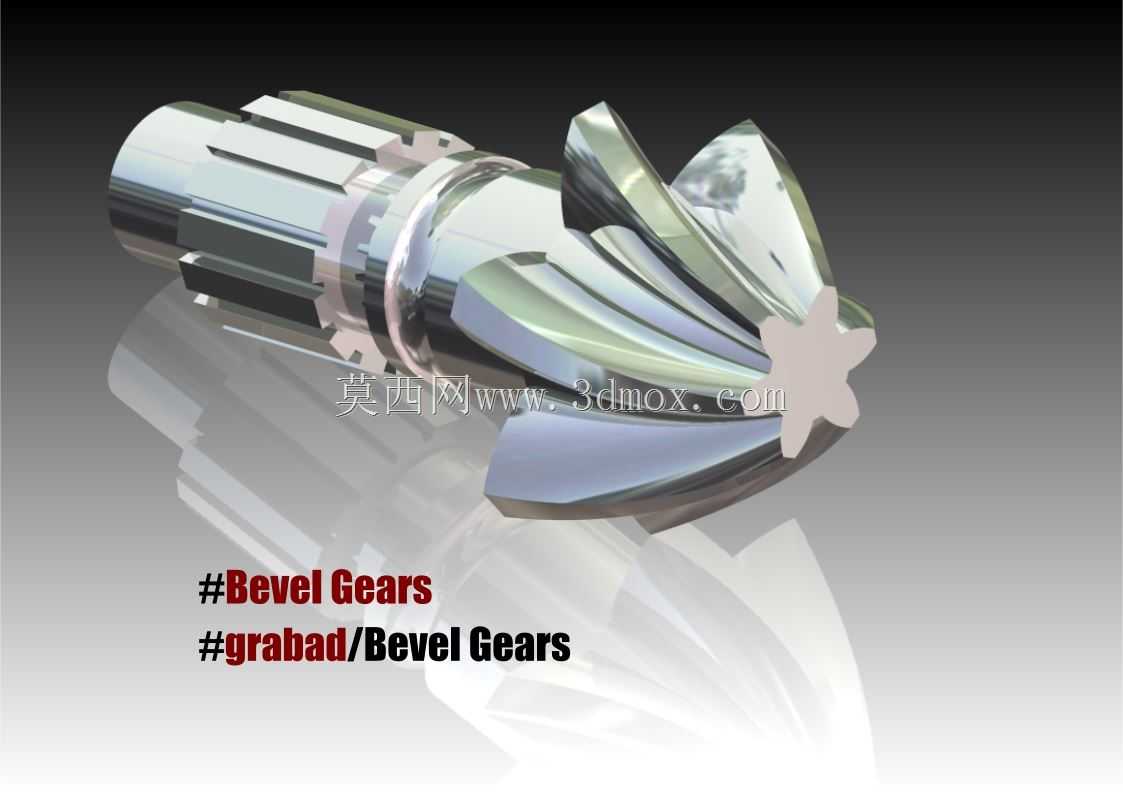

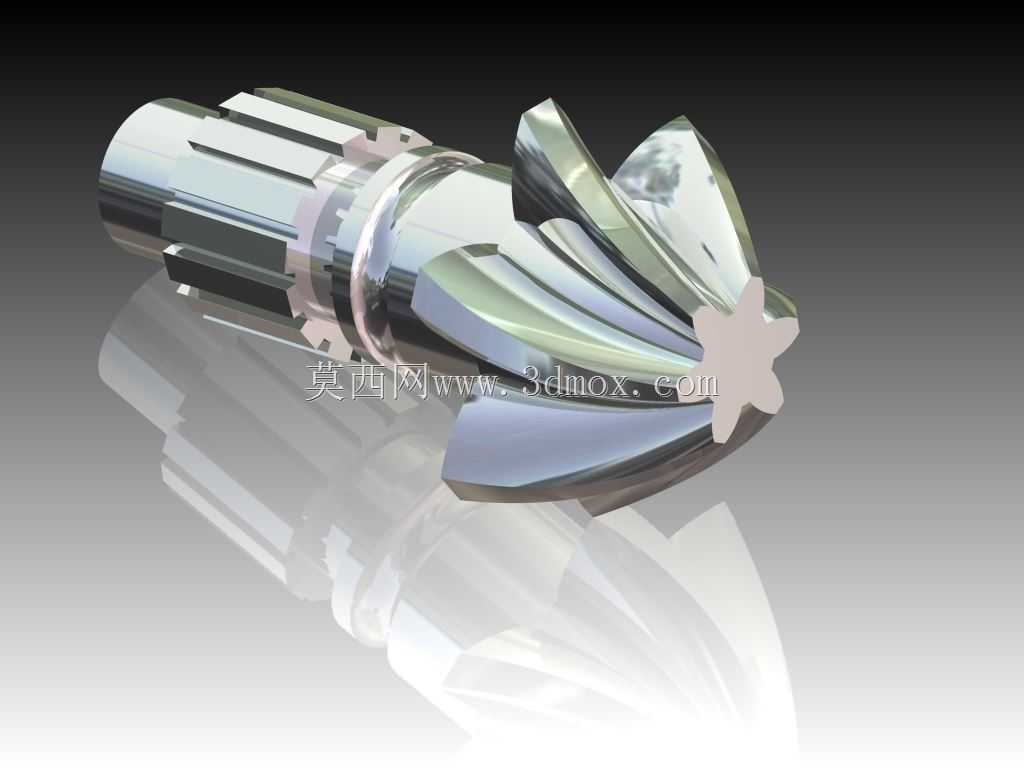

　　在重载传动系统的布局设计中，相交轴动力传递的工况一直是结构设计的难点，这类工况常见于工程机械的行走驱动桥、机床主轴的进给换向机构、农业机械的动力输出单元以及船舶甲板设备的传动组，需要在有限的安装空间内完成90度左右的动力转向，同时承受交变冲击载荷与持续的扭矩输出，锥齿轮正是这类工况下的核心传动部件。这款带集成花键轴的螺旋齿锥齿轮，在设计阶段就充分考虑了安装边界的适配性，齿轮端的齿顶圆、齿宽参数与配对锥齿轮的安装距严格匹配，轴端采用渐开线花键结构，相比普通平键连接，花键的多齿啮合特性可以传递更大的扭矩，同时保证轴上配套零件的同轴度，避免高速运转时的偏心振动。从功能特性来看，螺旋齿的设计相比直齿锥齿轮有着明显的工程优势，

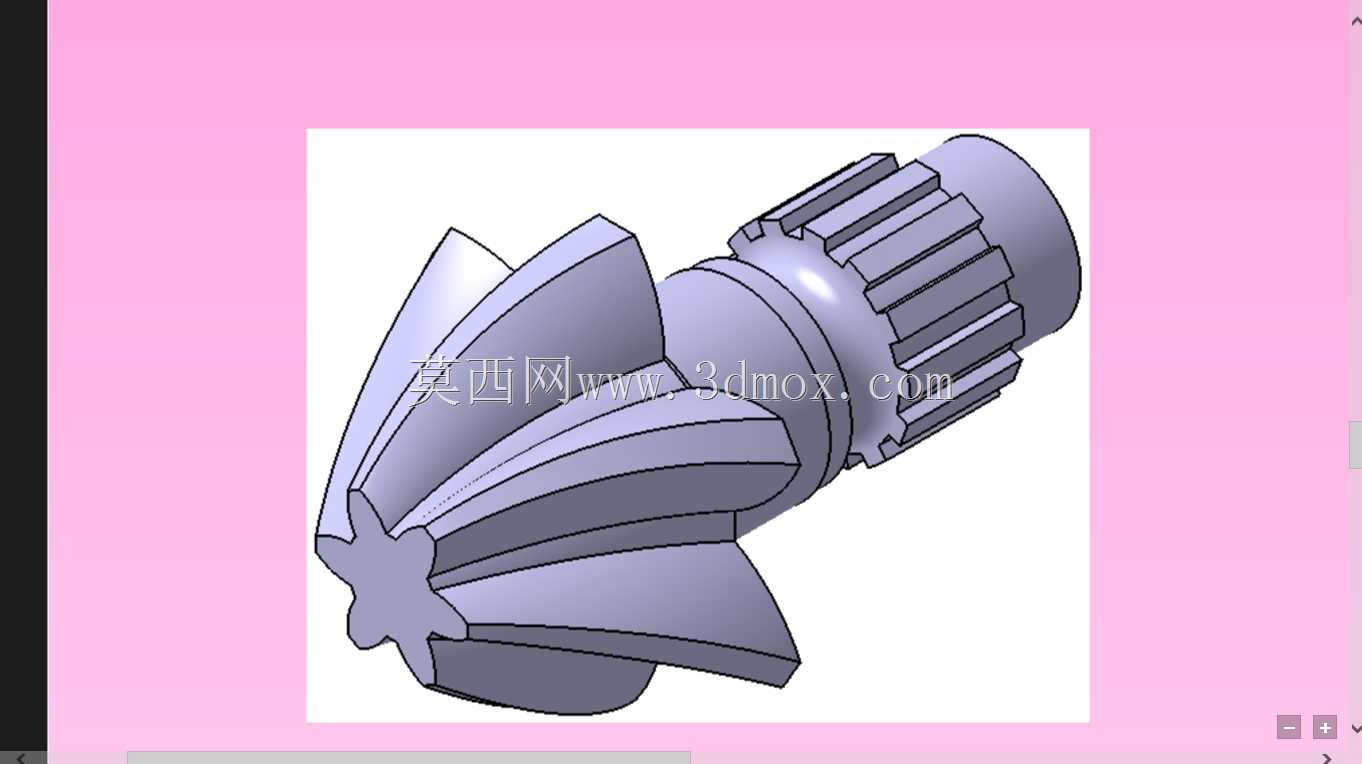

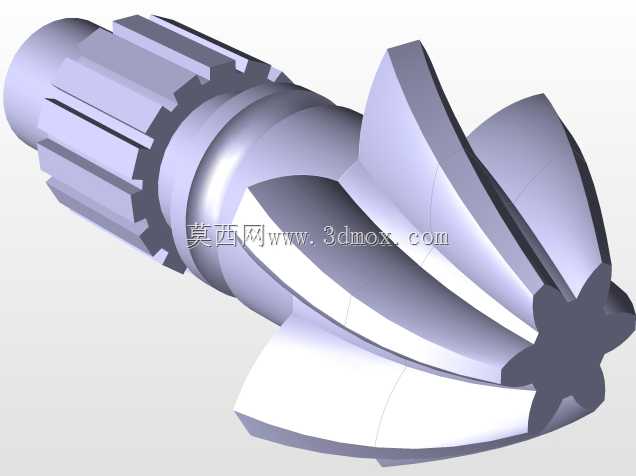

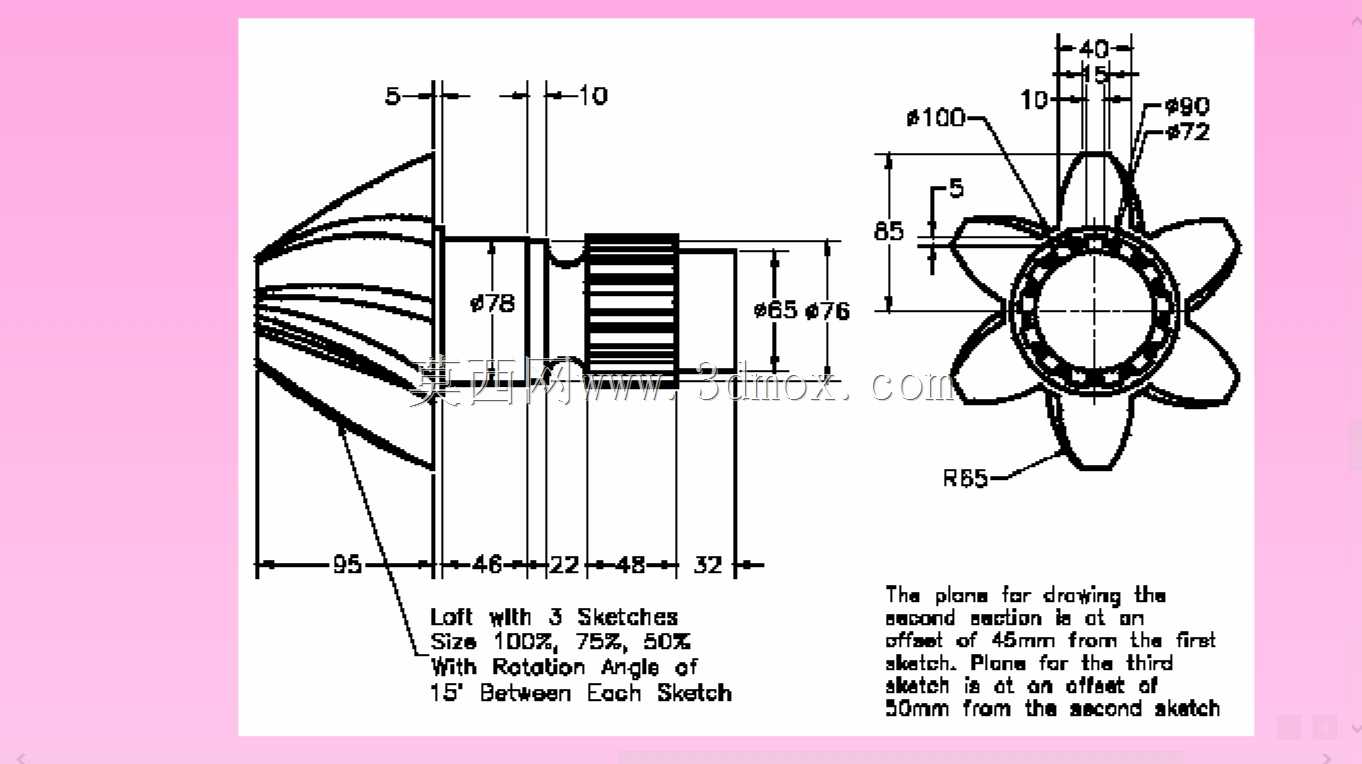

　　直齿锥齿轮啮合时是全齿长瞬间接触，啮合冲击大、运转噪音高，仅适用于低速轻载的简易传动场景，而螺旋齿的齿向呈螺旋角排布，啮合过程是从齿端逐步接触过渡到全齿长，啮合重叠系数更高，运转过程更平稳，承载能力也比同模数的直齿锥齿轮高出30%以上，能够适配中高速、重载冲击的传动工况。在实际设计建模过程中，齿形的参数匹配是核心难点，需要先确定分锥角、模数、螺旋角、压力角等基础参数，再通过齿面方程生成渐开线齿廓，同时要对齿端进行倒角修形，避免装配时齿端磕碰损伤，也能减少啮合起始阶段的冲击；花键轴部分的设计需要考虑轴肩的定位尺寸，预留轴承安装位、密封件的安装槽位，保证装配时轴承、隔套、锁紧螺母等零件能精准定位，不会出现轴向窜动。从安装边界来看，

　　这类锥齿轮组件通常安装在密闭的齿轮箱腔内，轴端通过圆锥滚子轴承或角接触轴承支撑，抵消锥齿轮啮合时产生的轴向分力与径向分力，齿轮啮合侧需要预留足够的润滑空间，保证齿轮运转时润滑油能充分覆盖齿面，减少齿面磨损；花键端通常连接联轴器或者传动轮毂，安装时需要保证花键的配合公差，避免过盈量过大导致装配困难，或者间隙过大导致传动冲击。在不同的应用场景中，这类锥齿轮的参数调整逻辑也有区别，比如用于矿山设备的传动锥齿轮，会适当加大齿厚、提升齿面硬度，应对矿石破碎带来的强冲击载荷；用于机床进给机构的锥齿轮，会严格控制齿形加工精度，降低传动回程误差，保证进给运动的定位精度；用于农业机械的锥齿轮，会适当简化修形工艺，

　　在满足基础传动需求的前提下降低制造成本，适配农机的成本控制要求。建模过程中还需要考虑加工工艺的可行性，齿面的螺旋角参数要适配现有铣齿设备的加工范围，轴段的台阶差要符合车削加工的退刀要求，花键的参数要符合标准刀具的加工规格，避免设计出无法落地加工的结构。在装配验证环节，需要重点检查配对齿轮的接触斑点位置，理想状态下接触斑点应位于齿面中部，靠近小端位置，避免载荷集中在齿端导致断齿失效，同时要调整垫片厚度保证合理的齿侧间隙，间隙过小会导致运转卡滞、齿面发热胶合，间隙过大会导致换向冲击大、传动精度不足。
