桌面带灯抛光机集尘器结构设计

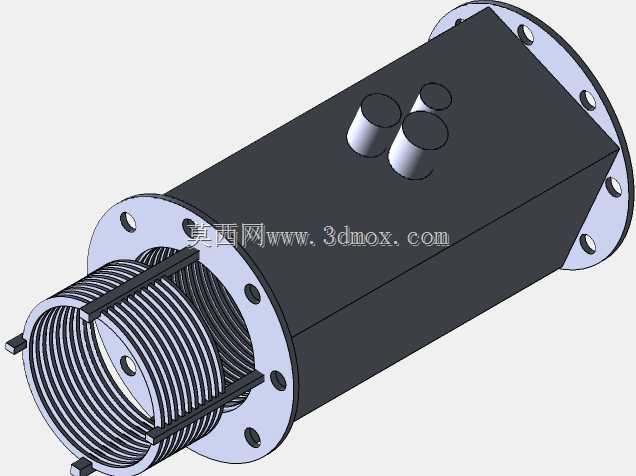

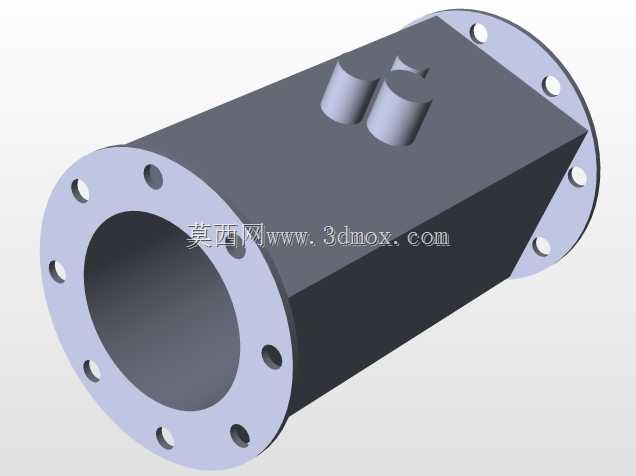

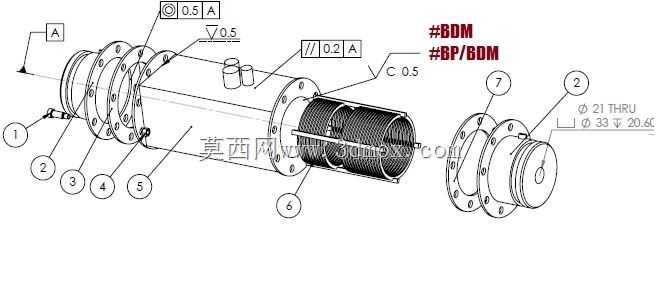

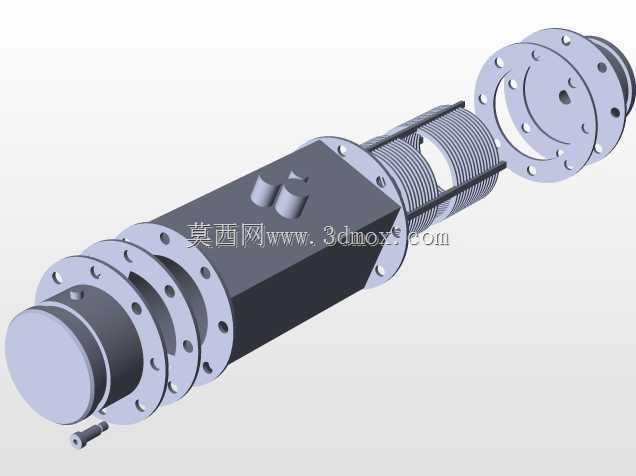

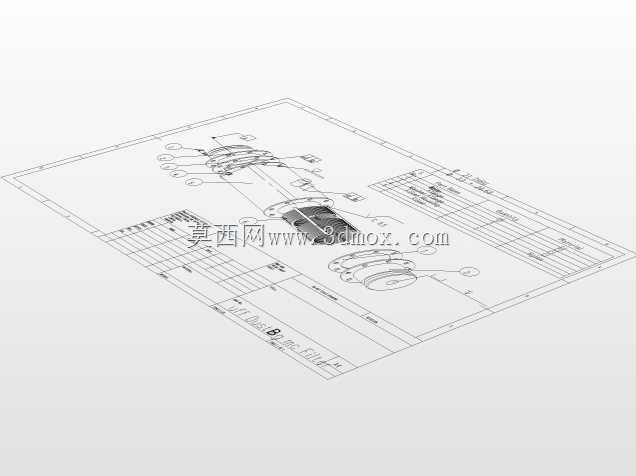

　　在首饰加工、牙科义齿修整、小型金属零件去毛刺这类精细加工作业场景里，作业过程产生的金属碎屑、亚克力粉尘、铝铬磨屑如果直接散落在作业台面，不仅会污染操作环境，细小粉尘被吸入还会影响操作人员健康，同时磨屑堆积也会干扰抛光作业的视线，桌面式带灯抛光集尘装置就是针对这类小范围精密抛光场景开发的配套功能部件。从结构拆解图能看到，整套装置采用同轴筒体式布局，主体为长筒形集尘腔，两端通过法兰结构实现与抛光作业端、动力端的连接，法兰端设置了同轴度0.5mm的形位公差要求，保证筒体安装后与抛光主轴的回转中心重合，避免运行过程中出现偏磨、漏风的问题。靠近作业端的法兰端面设置了0.2mm的平行度公差，端面倒角C0.5，既保证连接面的密封贴合度，

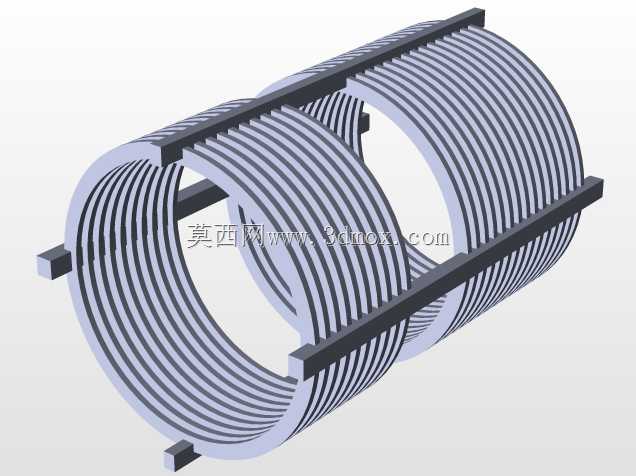

　　也能避免安装时锐边划伤密封垫片。筒体侧面预留的两个接口是照明模块的安装位，配套的照明组件正对抛光作业区域，解决桌面作业时局部光线不足的问题，操作人员不需要额外加装台等就能清晰观察抛光接触面的加工状态。筒体内部设置的螺旋导流结构，能让带着磨屑的气流进入腔体后沿筒壁螺旋流动，大颗粒的金属磨屑在离心力作用下贴附筒壁沉降，避免碎屑直接被气流带出，提升集尘效率。装置的端盖部分采用快拆式法兰连接，端盖上设置了直径21mm的通孔作为气流通道，外圆直径33mm的定位止口和筒体端部配合，保证端盖安装后和筒体的同轴度，日常清理集尘腔内部积攒的磨屑时，只需要拆卸端盖连接螺栓就能完成维护，不需要拆解整套装置的连接管路。设计时充分考虑桌面设备的安装边界，

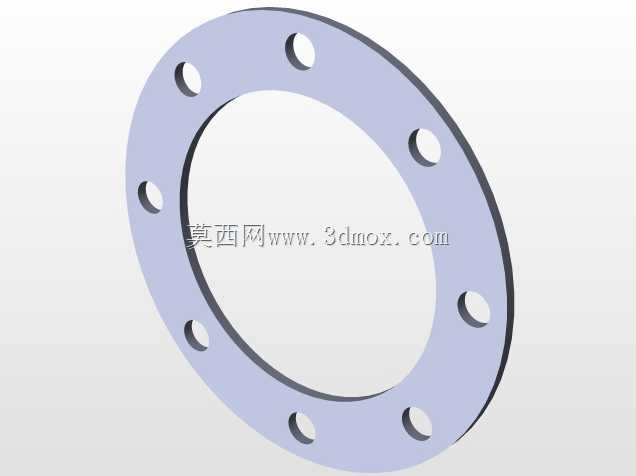

　　整套筒体的外径控制在适合桌面摆放的尺寸范围，两端法兰的安装孔位采用标准圆周均布设计，既可以适配常见的台式抛光机输出轴端安装，也能通过转接法兰固定在工作台面的支架上，不需要对现有抛光设备做大规模改造。筒体表面的粗糙度要求Ra0.5，减少磨屑在筒体内壁的附着，清理时只需要用毛刷就能快速扫净残留粉尘。在实际使用场景中，这套集尘装置直接对接抛光轮的后侧区域，抛光作业产生的粉尘在负压作用下第一时间被吸入集尘腔，不会向作业人员方向扩散，自带的照明模块从筒体侧方照射抛光区域，光线不会被操作人员的手部遮挡，相比传统外置式的集尘装置，这种和抛光端同轴集成的结构，集尘口距离抛光产生点的距离更近，集尘效率更高，同时整体结构紧凑，

　　放在桌面不会占用过多操作空间。针对亚克力、牙科树脂这类轻质粉尘，筒体内部可以额外加装过滤棉衬层，在端盖的通孔位置固定过滤片，就能避免轻质粉尘随气流排出，针对铝、铬这类金属磨屑，只需要定期打开端盖清理沉降的金属碎屑即可，不需要频繁更换过滤元件。整套结构的连接部位全部采用法兰螺栓连接，没有复杂的卡扣或者一体式焊接结构，加工时只需要常规的车削、钻孔工序就能完成所有零件的加工，制造成本低，维护难度小，非常适合小型加工门店、实验室、牙科诊所这类小批量精密抛光作业场景使用。结构设计时特意将照明模块的走线集成在筒体侧壁的预留槽内，外部没有明线，避免抛光过程中磨屑刮擦电线造成安全隐患，照明模块的供电可以直接对接抛光机的设备电源，不需要额外布置供电线路，安装接线十分便捷。
