雪佛兰LS3左侧排气歧管三维结构设计

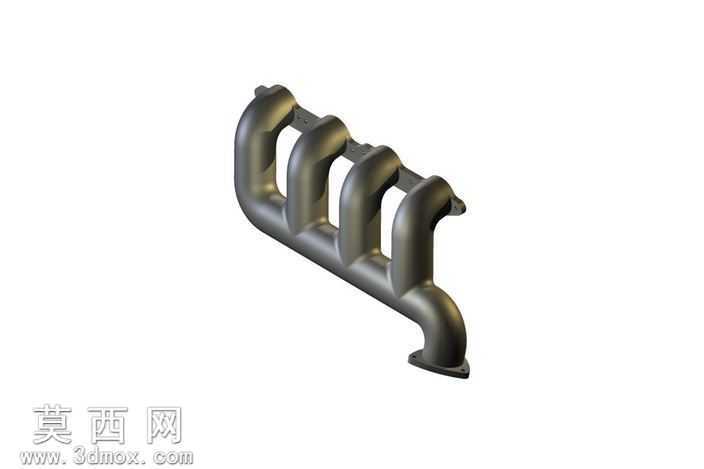

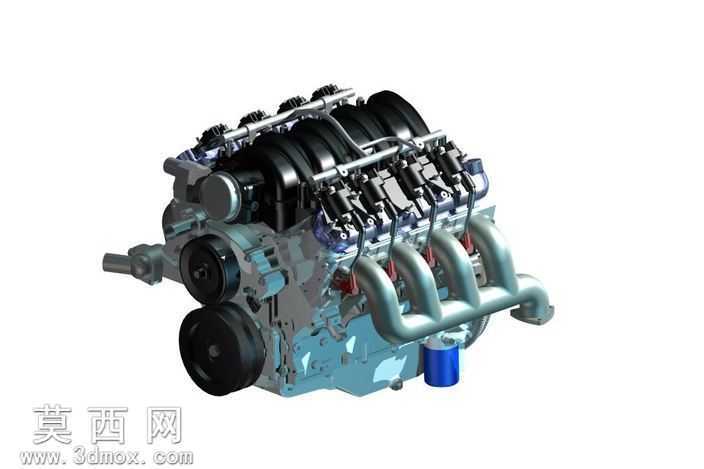

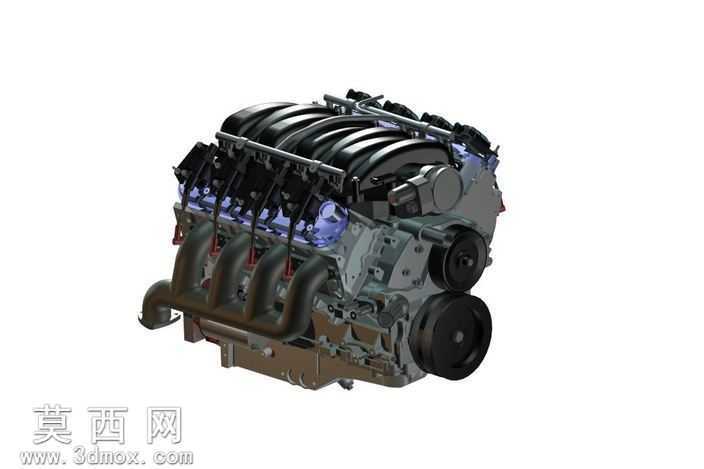

该模型为适配雪佛兰LS3系列V8发动机的左侧排气头段，也就是排气歧管的定制化三维设计作品，整体建模过程严格遵循发动机排气系统的流体力学逻辑与实车安装匹配要求。建模阶段首先以LS3发动机左侧缸盖的排气口排布、安装法兰孔位数据为基准，确定四个进气接口的中心距、端面角度与密封面结构，保证后续装配时能够与缸盖排气侧完全贴合，避免出现漏气、安装错位的问题。主体歧管部分采用等长渐变曲率的弯管结构设计，每一路支管从对应缸的排气接口出发，经过流畅的弧形过渡逐步汇入底部的总排气出口，弯管段的曲率半径经过反复调整，既规避了发动机舱内周边部件的安装干涉，又能尽可能降低各缸排气的气流干涉，提升排气顺畅度。模型表面赋予了磨砂哑光的高温金属材质，模拟铸铁排气歧管经过高温氧化后的表面质感，渲染阶段通过调整材质的粗糙度、金属度参数，还原金属部件在自然光下的漫反射效果，同时在歧管的安装支耳、法兰边缘位置做了细微的倒角处理，还原真实机加工部件的工艺细节，避免尖锐棱角带来的不真实感。结构设计上，在歧管主体的外侧预留了集成式的安装固定支脚，支脚上的安装孔位与发动机缸体侧的固定点完全对应，保证排气头段安装后的结构稳定性，能够承受发动机运行带来的振动，避免长期使用出现开裂、移位的问题。整个模型的壁厚按照真实排气歧管的工艺要求设置为均匀的3.5mm，既满足高温排气工况下的结构强度要求，又不会因为壁厚过大增加不必要的重量，支管交汇处的内壁做了平滑的圆弧过渡处理，减少排气气流在交汇处的紊流与阻力，帮助提升发动机的进排气效率，适配改装场景下的动力提升需求，该设计最初为集会战斗风格的改装车辆开发，在满足功能性的基础上，外露的弯管结构也具备较强的机械视觉表现力。
